Un disjoncteur différentiel de type B est un dispositif sensible aux courants résiduels alternatifs et continus. Il détecte les courants résiduels sinusoïdaux alternatifs, les courants continus pulsés, les courants continus lisses et les courants résiduels à fréquences mixtes. Parmi ses applications typiques, on peut citer les bornes de recharge pour véhicules électriques, les onduleurs photovoltaïques, les pompes à chaleur, les variateurs de vitesse, les onduleurs de secours et les convertisseurs de fréquence.

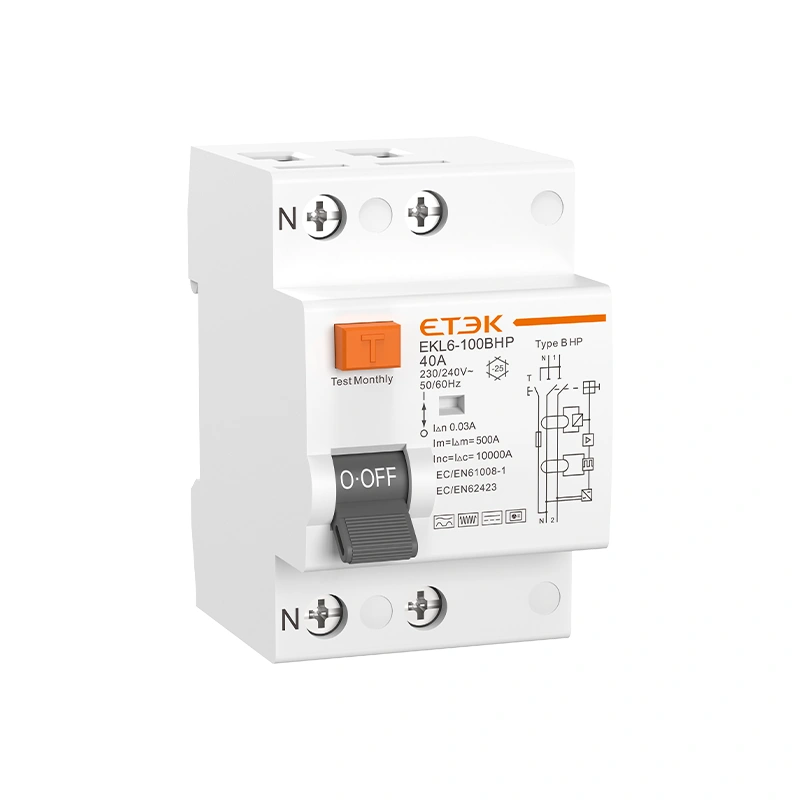

Les disjoncteurs différentiels standard de type B détectent les courants résiduels jusqu’à environ 1 kHz. Le type B+ étend cette plage jusqu’à 20 kHz et limite le courant de déclenchement à 420 mA pour une meilleure protection contre les incendies. Le type B HP est spécialement adapté aux pompes à chaleur et aux systèmes CVC à variateur de fréquence, qui fonctionnent à des fréquences plus élevées, avec un seuil de déclenchement minimal de 150 mA au-delà de 1 kHz afin de réduire les déclenchements intempestifs.

Non. Les disjoncteurs différentiels de type EV (par exemple, les appareils conformes à la norme CEI/EN 62955) sont exclusivement conçus pour les circuits de recharge des véhicules électriques. Ils combinent une protection de type A avec une détection du courant continu lisse à 6 mA, mais ne doivent en aucun cas remplacer les disjoncteurs différentiels de type B dans d'autres applications, telles que les onduleurs photovoltaïques, les variateurs de vitesse ou les onduleurs de secours (UPS), où un comportement de type B complet est requis.

Utilisez des disjoncteurs différentiels de type B (RCCB) lorsqu'une protection centrale est requise pour plusieurs circuits de sortie, généralement en tant que disjoncteur différentiel principal ou de groupe. Optez pour des disjoncteurs différentiels intégrés de type B (RCBO) lorsque les circuits terminaux individuels nécessitent à la fois une protection contre les surintensités.
