Disjoncteur différentiel de type B (DDR) – 100 A, pour véhicules électriques et photovoltaïques

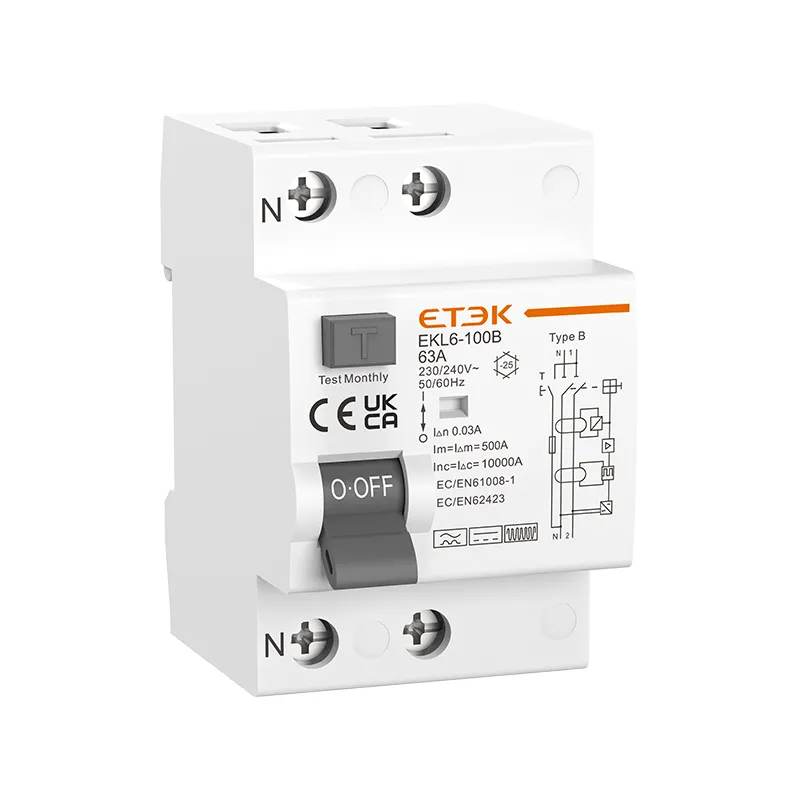

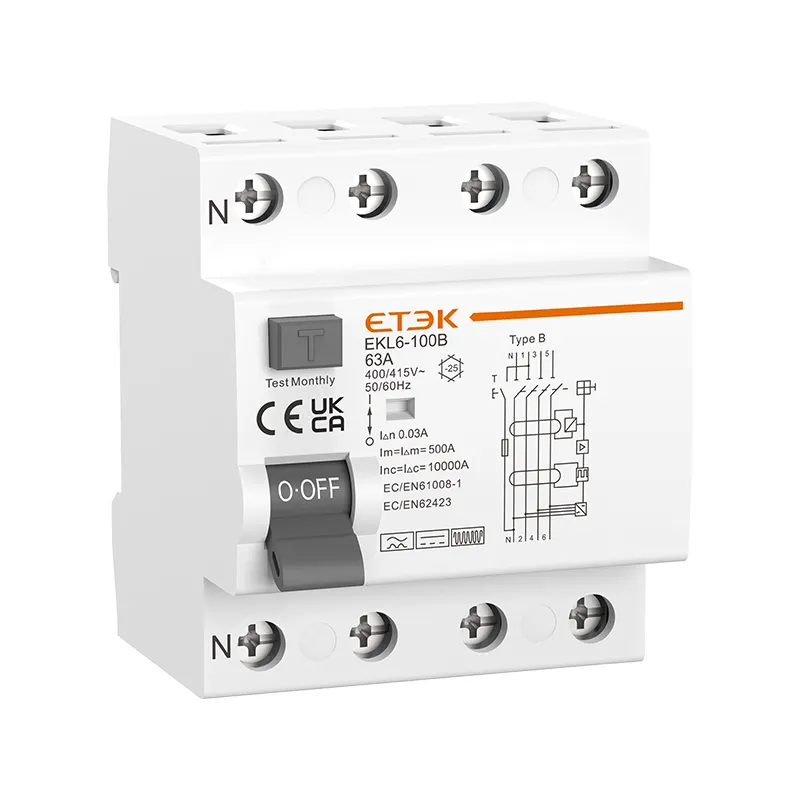

Le disjoncteur différentiel EKL6-100B de type B est un dispositif de pointe conçu pour répondre aux exigences de sécurité croissantes des installations électriques modernes. Avec son pouvoir de coupure de 100 A et sa capacité à détecter une large gamme de courants de fuite, ce disjoncteur différentiel robuste est parfaitement adapté aux applications haute puissance en milieu industriel, aux systèmes d'énergies renouvelables et aux infrastructures de recharge pour véhicules électriques. L'EKL6-100B garantit une sécurité et une fiabilité accrues, protégeant ainsi le personnel et les équipements contre les risques liés aux fuites de courant.

Caractéristiques principales :

• Protection complète contre les fuites de courant : offre une protection avancée contre les courants de fuite CA, CC pulsés et CC continus pour une sécurité maximale dans les environnements électriques complexes.

• Capacité de courant élevée : sa capacité de 100 A la rend adaptée aux applications à haute puissance et aux environnements industriels exigeants.

• Large plage de fréquences : offre une protection efficace pour les systèmes avec des fréquences allant jusqu'à 1000 Hz, idéale pour les installations avec onduleurs et variateurs de fréquence.

• Détection sensible des fuites : détecte et réagit même aux plus faibles courants de fuite à la terre, assurant une sécurité maximale pour le personnel et les équipements.

• Robuste et fiable : Fabriqué avec des matériaux durables et de haute qualité pour résister aux conditions industrielles difficiles et garantir des performances durables.

• Installation et surveillance faciles : Conçu pour un montage simple sur rail DIN et doté d'indicateurs d'état clairs pour une surveillance et un dépannage faciles.

• Certification mondiale : Répond aux normes de sécurité internationales pour les disjoncteurs différentiels de type B, garantissant une protection fiable et la conformité.

Applications :

• Stations de recharge et infrastructure pour véhicules électriques (VE)

• Systèmes d'énergie solaire et autres installations d'énergie renouvelable

• machines industrielles et systèmes d'automatisation

• Centres de données et infrastructure informatique

• équipements de soudage et installations de travail des métaux

• Établissements médicaux dotés d'équipements électroniques sensibles

Le dispositif différentiel résiduel (DDR) EKL6-100B de type B d'ETEK Electric est la solution idéale pour les applications haute puissance exigeant une sécurité électrique optimale. En choisissant l'EKL6-100B, vous garantissez une protection maximale de vos équipements et de votre personnel, pour un système électrique plus sûr et plus fiable.

FAQ – Disjoncteur différentiel ETEK EKL6-100B de type B

Q1 : Le disjoncteur différentiel EKL6-100B prend-il en charge l'alimentation inversée (connexion d'alimentation inférieure) ?

R : Oui. Le disjoncteur différentiel ETEK EKL6-100B de type B supporte l'alimentation inverse .

L'alimentation électrique (réseau) peut être connectée soit à :

• Bornes supérieures : 1, 3, 5, N ou

• Bornes inférieures : 2, 4, 6, N

Il n'y a aucune différence fonctionnelle ou de sécurité entre un raccordement d'alimentation par le haut ou par le bas.

Q2 : Un câblage inversé affectera-t-il les performances de protection de ce disjoncteur différentiel ?

R : Non. Un câblage inversé n'affectera pas les performances de la protection .

Le dispositif EKL6-100B fonctionne grâce à un mécanisme de déclenchement électromagnétique , ce qui signifie :

• La détection du courant résiduel reste précise

• Les caractéristiques de déclenchement restent inchangées

• Les fonctions de sécurité et de protection sont pleinement maintenues

Q3 : L'alimentation inverse est-elle sans danger pour un disjoncteur différentiel de type B avec électronique interne ?

A : Oui. Bien que les disjoncteurs différentiels de type B comprennent des composants électroniques internes pour la détection des courants résiduels, le mécanisme de déclenchement lui-même est électromagnétique .
Par conséquent, l’alimentation inversée n’altère pas la détection, le déclenchement ou les performances de sécurité .

Q4 : Existe-t-il des précautions particulières à prendre lors de l'utilisation de l'alimentation inversée ?

A : Lors de l'utilisation de l'alimentation inversée, veuillez vous assurer que :

• Tous les conducteurs de phase et le neutre sont connectés correctement et de manière cohérente.

• Le couple de serrage des bornes est conforme aux instructions d'installation.

• L'installation est conforme aux normes et réglementations électriques locales applicables.

Caractéristiques techniques

Standard		CEI 61008-1, CEI 62423
Protection		défaut à la terre
Type de voyage		Électromagnétique
Type à courant résiduel		B : courant alternatif résiduel, courant continu pulsé et régulier, haute fréquence (≤1 kHz)
Nombre de poteaux		2P(1P+N), 4P(3P+N), pôle N à gauche
Courant nominal en		2P : 16, 25, 32, 40, 63 A, (80, 100 A (3 modules))
		4P : 16, 25, 32, 40, 63 A, 80, 100 A
Tension nominale Ue		2P(1P+N) : 110/230/240 V, 4P(3P+N) : 240/400/415 V
Tension d'isolement Ui		500 V
Fréquence nominale		50/60 Hz
Courant de fonctionnement résiduel nominal (I△n)		30, 100, 300 mA
Capacité résiduelle nominale de rupture et de compression (I△m)		500 A (In ≤ 50 A), 10 In (In > 50 A)
Courant de court-circuit Inc = I△c		10 000A
Fusible SCPD		10 000A
Temps d'arrêt du courant résiduel sous I△n		≤0,1s
Résistance aux impulsions nominales (tension de 1,5/50) Uimp		4000 V
Tension d'essai diélectrique à la fréquence industrielle pendant 1 min		2,5 kV
Durée de vie électrique		2 000 cycles
Durée de vie mécanique		4 000 cycles
Indicateur de position de contact		vert éteint / rouge allumé
Indicateur de défaut à la terre		Blanc : Normal, Rouge : Défaut de fuite
degré de protection		IP20
Température ambiante		-25 °C à +40 °C, humidité relative maximale de 95 %
Type de connexion terminale		Barre omnibus de type câble/broche/fourche
Taille maximale des bornes pour câble		35 mm 2
Couple de serrage maximal		2,5 Nm
Installation		Montage sur rail DIN 35 mm
Méthode entrante		Bidirectionnel

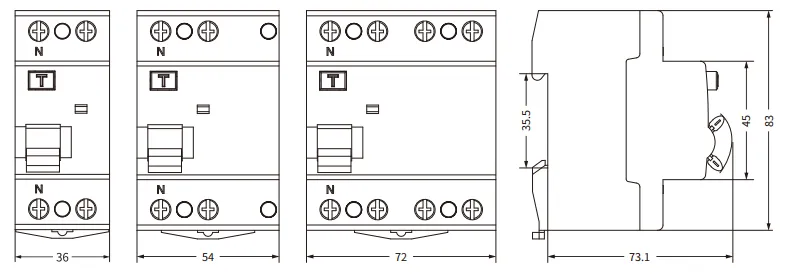

Dimensions
