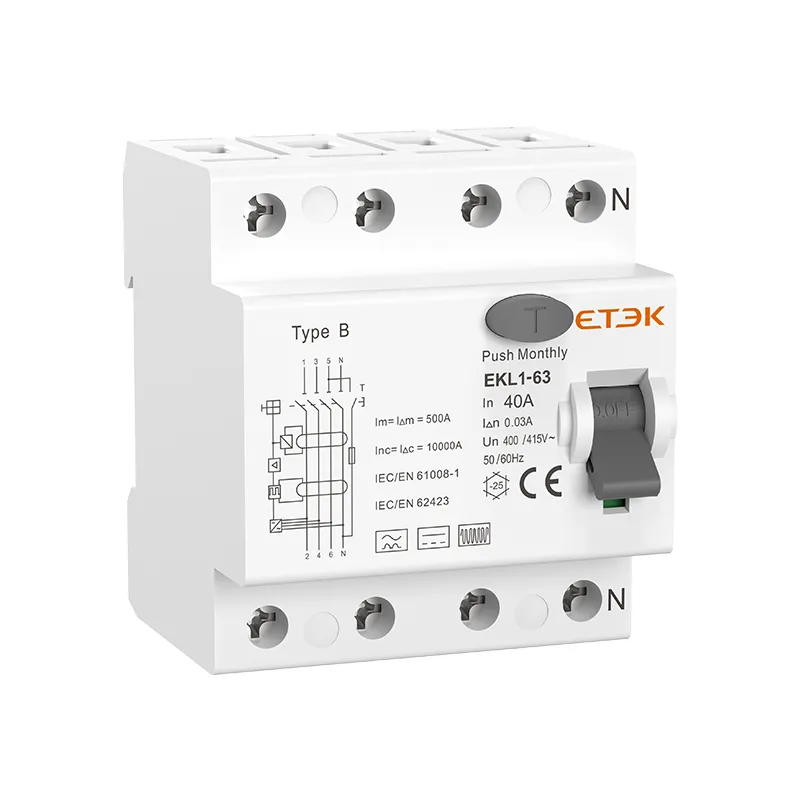

EKL1-63B Type B RCD a une nouvelle conception d'apparence, une structure compacte, une bonne fiabilité et une sécurité élevée. Les produits sont conformes aux normes IEC61008-1, IEC62423 et autres, et la certification du produit est terminée ; Ils garantissent des niveaux de protection plus élevés avec une continuité opérationnelle maximale dans toutes les conditions de travail. Pour cette raison, les DDR de type B sont considérés comme des dispositifs universels car ils offrent une protection contre toutes les formes d'onde de déclenchement répertoriées dans les normes EN 62423. Plantes.
Caractéristiques électriques RCCB |
||
| Mode | Électromagnétique | |
| Type (forme d'onde de la fuite à la terre détectée) | B | |
| Courant nominal In | 25,40,63A | |
| Poteaux | 2P(1P+N), 4P(3P+N) | |
| Tension nominale Ue | 2P 240V~,4P 415V~ | |
| Tension d'isolement Ui | 500V | |
| Fréquence nominale | 50/60Hz | |
| Courant de fonctionnement résiduel nominal (I△n) | 30mA, 100mA, 300mA, 500mA | |
| Pouvoir résiduel nominal de fermeture et de coupure (I△m) | 500A(En≤40A), 10En (En>40A) | |
| Courant de court-circuit Inc= I△c | 10 000 A | |
| Fusible SCPD |  |
|
| Temps de pause sous I△n | ≤0.1s | |
| Tension nominale de tenue aux chocs (1,5/50) Uimp | 4000V | |
| Tension d'essai diélectrique à ind.Freq. pendant 1min | 2.5kV | |
| Durée de vie électrique | 2 000 Cycles | |
| Durée de vie mécanique | 4 000 Cycles | |
Installation de RCCB |
||
| Indicateur de position des contacts | Oui | |
| Degré de protection | IP20 | |
| Température ambiante (avec une moyenne quotidienne≤35℃) | -5℃~+40℃ | |
| Température de stockage | -25℃~+70℃ | |
| Type de connexion des bornes | Câble/jeu de barres de type Pin/jeu de barres de type U | |
| Taille de borne haut/bas pour câble | 25mm 2 18-3AWG | |
| Taille de borne haut/bas pour jeu de barres | 25mm 2 18-3AWG | |
| Couple de serrage | 2.5Nm 22In-lbs | |
| Montage | Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide | |
| Lien | Alimentation dans les deux sens | |
Plage de courant de déclenchement |
||
| Angle de retard | I△n＞0.01A | I△n≤0.01A |
| 0° | 0.35I△n≤I△≤1.4I△n | 0,35I△n≤I△≤2I△n |
| 90° | 0.25I△n≤I△≤1.4I△n | 0,25I△n≤I△≤2I△n |
| 135° | 0.11I△n≤I△≤1.4I△n | 0,11I△n≤I△≤2I△n |
| Poteaux | Courant nominal (A) | Sensibilité | |||
| 30mA | 100mA | 300mA | 500mA | ||
| 1P+N | 25A | EKL1-63B-1N2530 | EKL1-63B-1N25100 | EKL1-63B-1N25300 | EKL1-63B-1N25500 |
| 40A | EKL1-63B-1N4030 | EKL1-63B-1N40100 | EKL1-63B-1N40300 | EKL1-63B-1N40500 | |
| 63A | EKL1-63B-1N6330 | EKL1-63B-1N63100 | EKL1-63B-1N63300 | EKL1-63B-1N63500 | |
| 3P+N | 25A | EKL1-63B-3N2530 | EKL1-63B-3N25100 | EKL1-63B-3N25300 | EKL1-63B-3N25500 |
| 40A | EKL1-63B-3N4030 | EKL1-63B-3N40100 | EKL1-63B-3N40300 | EKL1-63B-3N40500 | |
| 63A | EKL1-63B-3N6330 | EKL1-63B-3N63100 | EKL1-63B-3N63300 | EKL1-63B-3N63500 | |
