• Tension : systèmes 240/415 V CA (50/60 Hz)
• Plage de courant : 16 A à 100 A
• Courant différentiel résiduel nominal : 30, 100, 300 mA
• Pouvoir de coupure : 10 kA
• Protège contre les défauts de fuite
• Type électromagnétique
• Type B HP

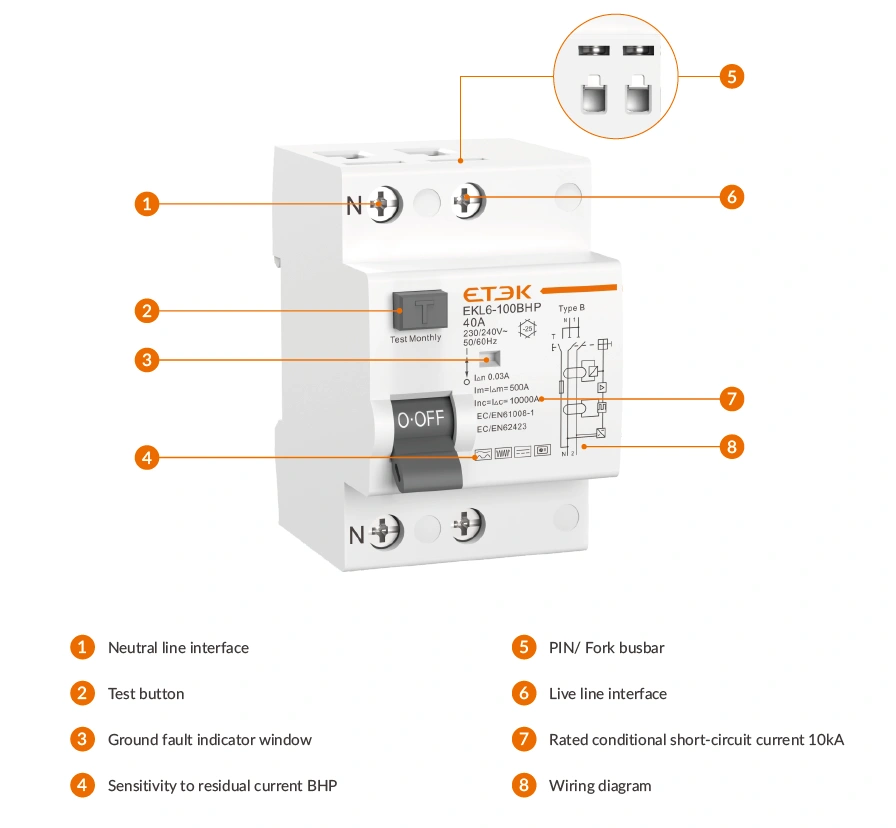

• Capacité de câblage bidirectionnel
• Indication de défaut à la terre
• Disjoncteur différentiel (RCCB) conforme aux normes IEC/EN 62423, IEC/EN 61008-1 et BS 7671

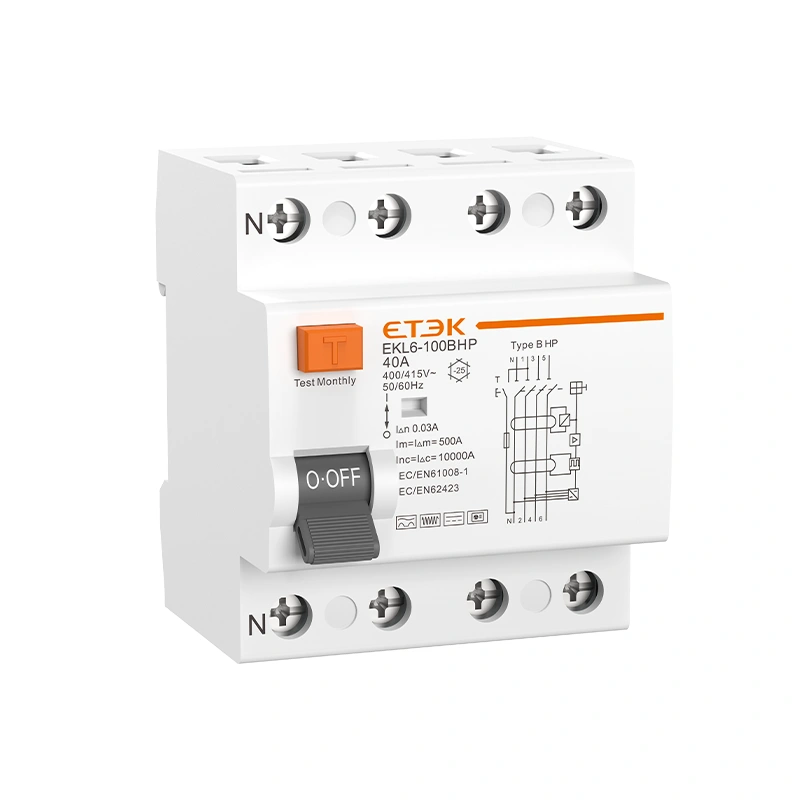

L'EKL6-100BHP est un dispositif différentiel résiduel (DDR) de type B pour pompes à chaleur, disponible en versions 1P+N et 3P+N jusqu'à 100 A. Il détecte les courants alternatifs, continus pulsés et continus continus, et est spécialement optimisé pour les fuites haute fréquence des compresseurs Inverter. Il fonctionne au-delà de 20 kHz, avec un seuil de déclenchement relevé à 150 mA au-delà de 1 kHz, réduisant ainsi les déclenchements intempestifs. Sa tolérance au courant continu empêche le « masquage » du DDR et garantit une détection fiable des défauts.
Conforme à la norme BS 7671 pour les installations de pompes à chaleur, l'EKL6-100BHP est une alternative robuste et reconnue aux disjoncteurs différentiels de type B+. Son fonctionnement haute fréquence et son adaptation aux pompes à chaleur le rendent idéal non seulement pour les pompes à chaleur, mais aussi pour les systèmes photovoltaïques, la recharge de véhicules électriques et les variateurs de vitesse.
 |  |  |  |

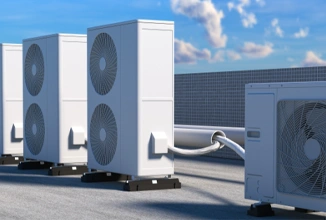

| Pompe à chaleur | Systèmes UPS | Bornes de recharge pour véhicules électriques | Systèmes photovoltaïques (PV) |
| Standard | IEC/EN62423 (Type B)+IEC/EN 61008-1 ; Conforme à la norme BS 7671 pour l'utilisation avec une pompe à chaleur |
| Protection | défaut à la terre (courant résiduel) |
| Type de voyage | Électromagnétique (RCD) |
| Type à courant résiduel | Type BHP - courant alternatif résiduel, courant continu pulsé et courant continu lisse ; immunité haute fréquence contre les fuites des onduleurs/pompes à chaleur |
| Comportement HF (HP de type B) | Conçu pour tolérer un bruit de commutation ≥ 20 kHz ; pour f ≥ 1 kHz, utilise un seuil de déclenchement minimal plus élevé, généralement ≥ 150 mA, afin de réduire les déclenchements intempestifs. |
| Caractéristique temporelle | Instantané |

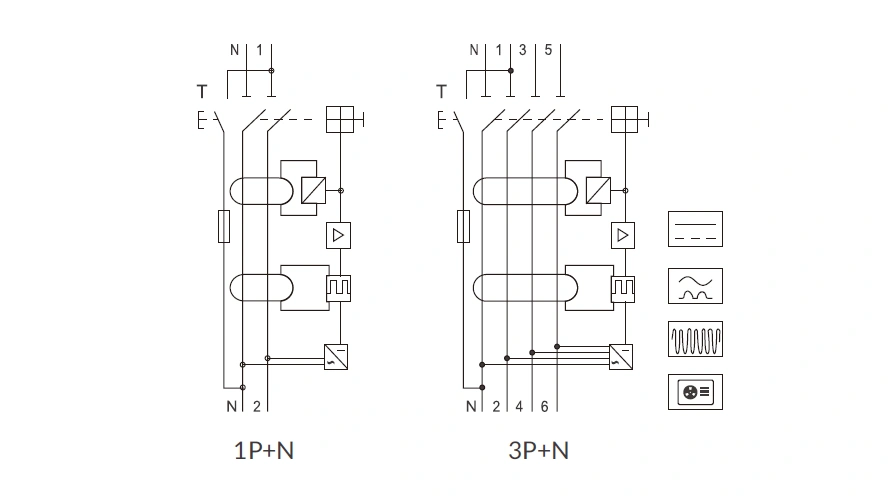

| Nombre de poteaux | 1P+N, 3P+N |
| Neutre | Commuté, pôle N à gauche |
| Tension d'isolement (Ui) | 500 V |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ |
| Courants nominaux (In) | 16, 25, 40, 63, 80, 100A |
| Courants de sensibilité nominale (I△n) | 30, 100, 300 mA |
| Temps d'arrêt du courant résiduel sous (I△n) | ≤0,1s |
| Capacité résiduelle nominale de rupture et de compression (I△m) | 500 A (In ≤ 50 A), 10 ln (In > 50 A) |
| Fréquence nominale | 50/60 Hz |
| Courant de court-circuit conditionnel nominal (Inc=l△c) | 10 kA |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 µs) | 4 kV |
| tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| résistance au feu (test au fil incandescent) | 960±15℃ (Boîtier), 650±10℃ (Poignée) |
| Durée de vie électrique | 2 000 cycles |
| Durée de vie mécanique | 4 000 cycles |
| Indicateur de position de contact | vert éteint/rouge allumé |
| Indicateur de défaut à la terre | Blanc : Normal ; Rouge : Défaut de fuite |
| degré de protection | IP20 |
| Température ambiante | -25℃~+40℃ |
| température de stockage | -30℃~+70℃ |
| Type de connexion terminale | Barre omnibus de type câble/broche/fourche |
| Taille maximale des bornes pour câble | 35 mm² |
| Couple de serrage maximal | 2,5 Nm |

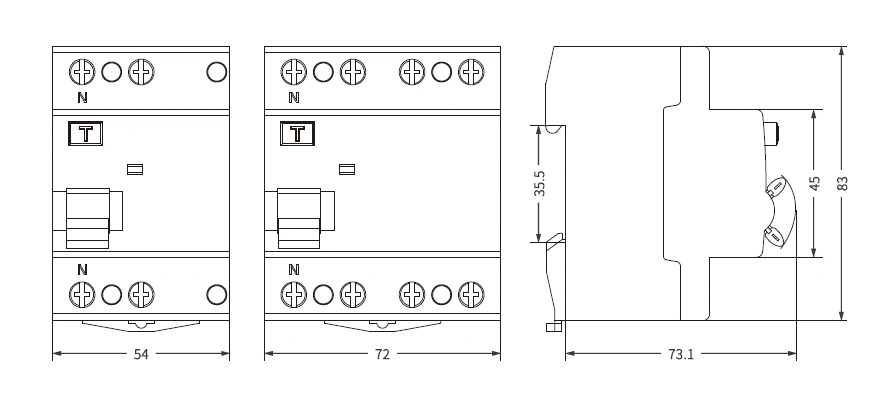

| Installation | Montage sur rail DIN 35 mm |
| Méthode entrante | Bidirectionnel |
