● Tension : Systèmes 240/415 V CA (50/60 Hz)
● Plage de courant : 16 A à 100 A
● Courant différentiel résiduel nominal : 30, 100, 300 mA
● Pouvoir de coupure : 10 kA
● Protège contre les défauts de fuite
● Type électromagnétique
● Type B+
● Capacité de câblage bidirectionnel
● Indication de défaut à la terre
● Disjoncteur différentiel (RCCB) conforme aux normes ICE/EN 61008-1 et VDE 0064-400

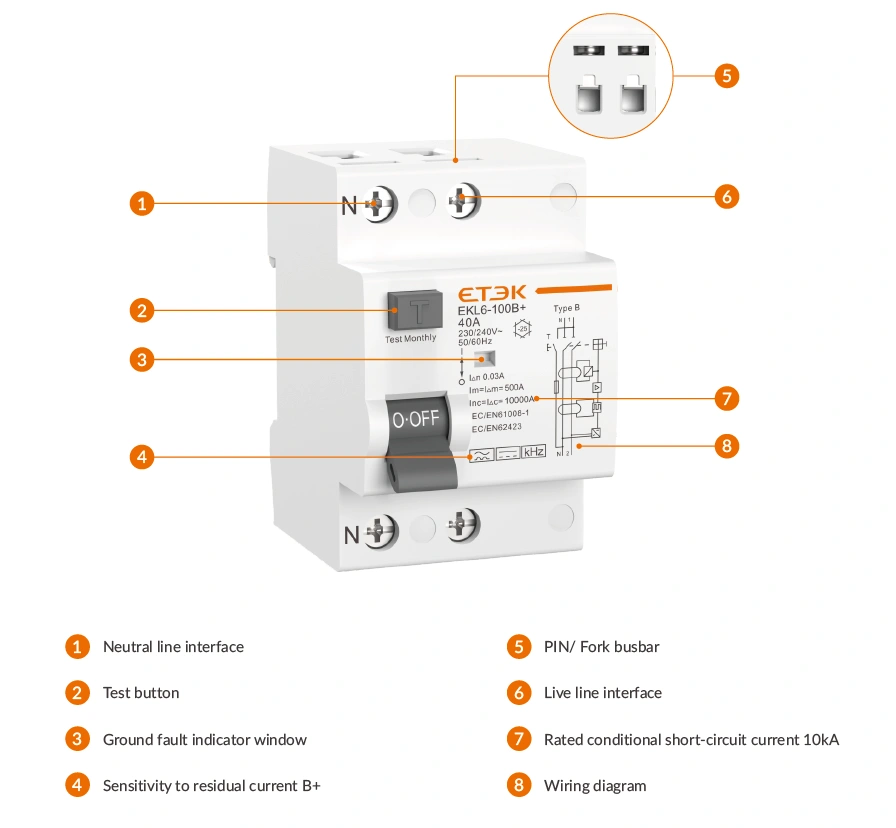

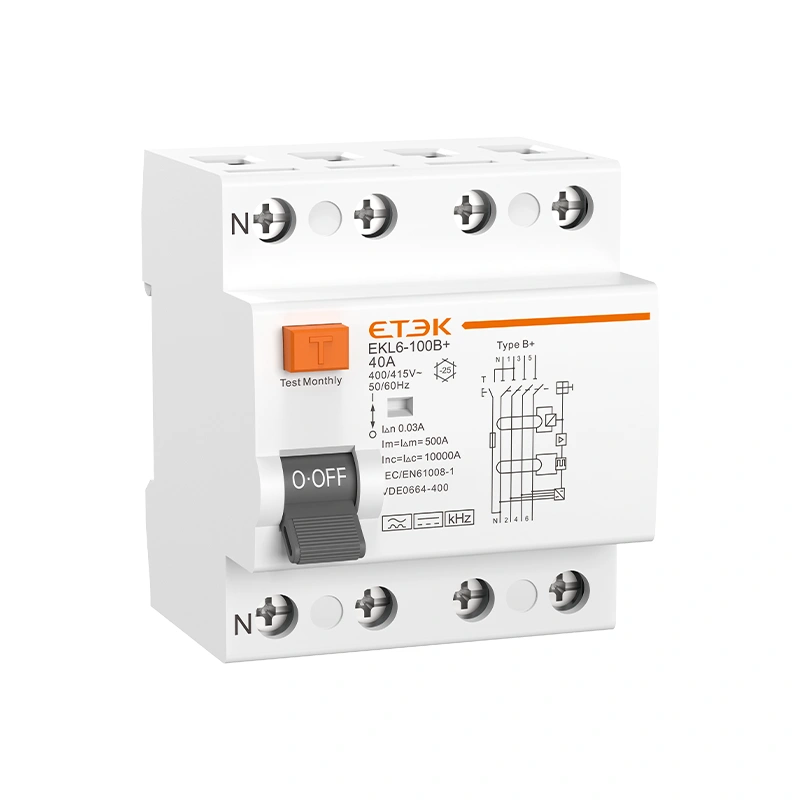

Disjoncteur différentiel EKL6-100B+ de type B+ adapté aux réseaux électriques 230/240 V (1P+N) ou 400/415 V (3P+N), avec un courant nominal jusqu'à 100 A. Conçu pour détecter les courants de fuite alternatifs, les courants de fuite continus pulsés, les courants de fuite continus continus, les courants de fuite à forme d'onde composite et les courants de fuite haute fréquence jusqu'à 20 kHz, avec un seuil de déclenchement maximal de 420 mA. Ces disjoncteurs offrent ainsi une meilleure protection contre l'incendie.
 |  |  |  |
| Bornes de recharge pour véhicules électriques | Systèmes photovoltaïques (PV) | Systèmes UPS | Équipement de soudage industriel |
| Standard | IEC/EN 61008-1, VDE 0064-400 |
| Protection | défaut à la terre |
| Type de voyage | Électromagnétique |
| Type à courant résiduel | Courant alternatif résiduel de type B+, courant continu pulsé et lisse, haute fréquence (≤20 kHz) |
| Caractéristique temporelle | Instantané |

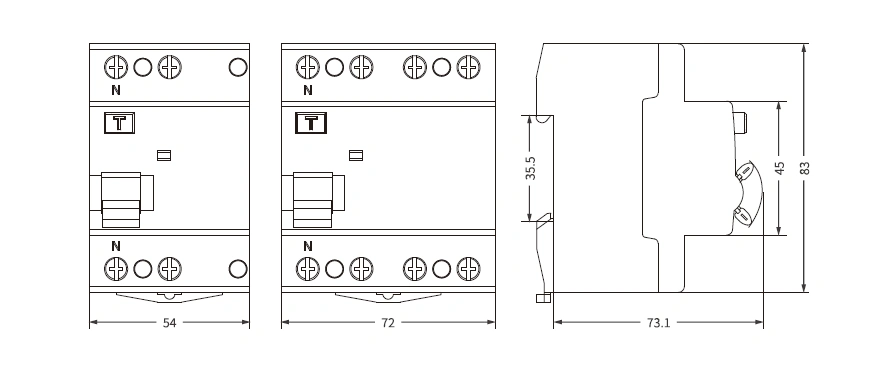

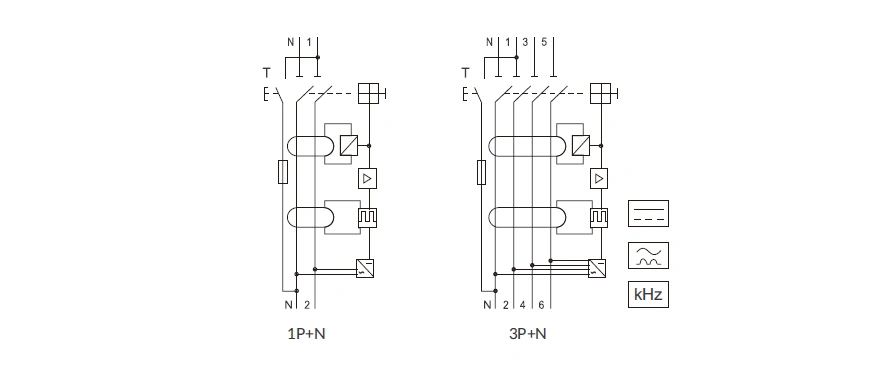

| Nombre de poteaux | 1P+N,3P+N |
| Neutre | Commuté, pôle N à gauche |
| Tension d'isolement (Ui) | 500 V |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ |
| Courants nominaux (In) | 16, 25, 40, 63, 80, 100A |
| Courants de sensibilité nominale (I△n) | 30, 100, 300 mA |
| Temps d'arrêt du courant résiduel sous (I△n) | ≤0,1s |
| Capacité de rupture et de traction résiduelle nominale (I△m) | 500 A (In ≤ 50 A), 10 ln (In > 50 A) |
| Fréquence nominale | 50/60 Hz |
| Courant de court-circuit conditionnel nominal (Inc=I△c) | 10 kA |
| Tension de tenue aux impulsions nominales (Uimp) (1,2/50 µs) | 4 kV |
| tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| résistance au feu (test au fil incandescent) | 960±15℃ (boîtier), 650±10℃ (poignée) |
| Durée de vie électrique | 2 000 cycles |
| Durée de vie mécanique | 4 000 cycles |
| Indicateur de position de contact | vert éteint/rouge allumé |
| Indicateur de défaut à la terre | Blanc : Normal ; Rouge : Défaut de fuite |
| degré de protection | IP20 |
| Température ambiante | -25℃~+40℃ |
| température de stockage | -30℃~+70℃ |
| Type de connexion terminale | Barre omnibus de type câble/broche/fourche |
| Taille maximale des bornes pour câble | 35 mm² |
| Couple de serrage maximal | 2,5 Nm |
| Installation | Montage sur rail DIN 35 mm |
| Méthode entrante | Bidirectionnel |
