New Zealand (English)Protection du circuit principal dans les réseaux de distribution résidentiels
Langue

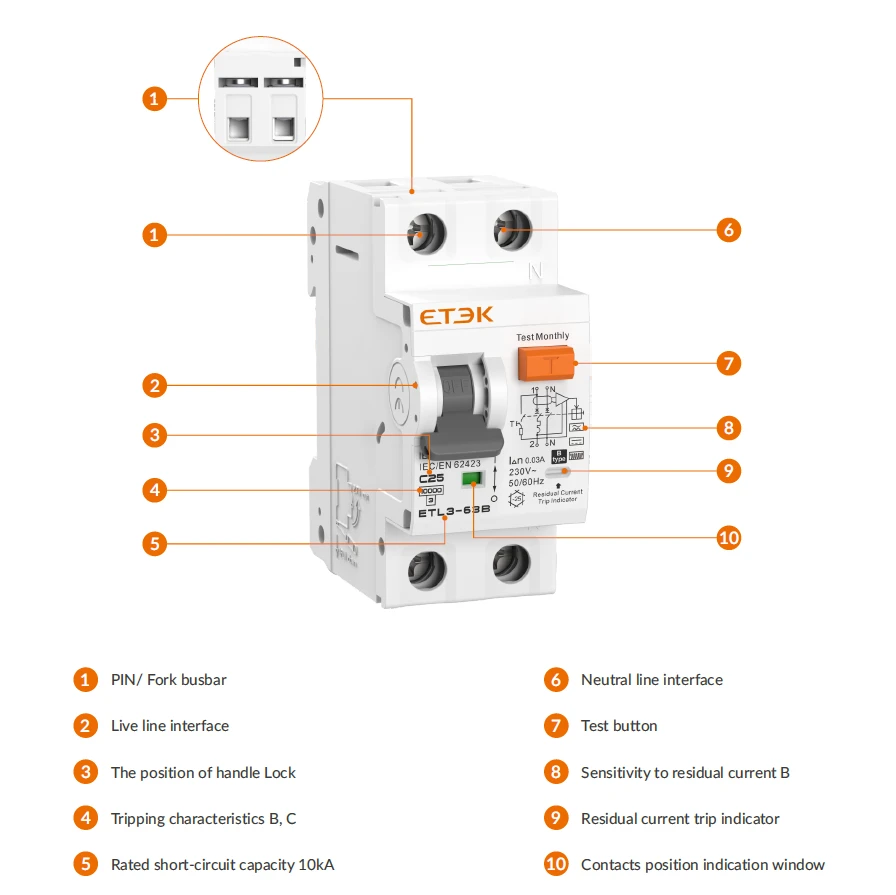

L'ETL3-63B est un disjoncteur différentiel (RCBO) de type B IP+N (avec protection contre les surintensités) offrant un courant nominal allant jusqu'à 63 A, une tension nominale de 230/240 V, une capacité de coupure de 10 kA et une sensibilité au courant différentiel de 30 mA. Il présente des caractéristiques de courbes B et C et offre une protection complète contre les surintensités, les courts-circuits et les défauts à la terre, avec une détection avancée des formes d'onde complexes et des courants résiduels continus lisses.
Grâce à sa capacité d'alimentation bidirectionnelle, l'ETL3-63B est particulièrement adapté aux installations électriques modernes et aux applications d'énergie renouvelable, assurant une protection fiable pour les équipements sensibles tels que les chargeurs de véhicules électriques, les panneaux solaires et les pompes à chaleur.

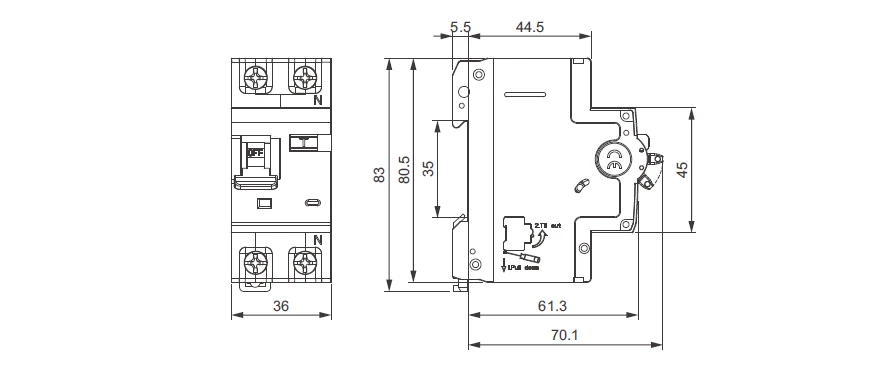

| Caractéristiques techniques | |
| Norme | CEI/EN 61009-1, CEI/EN 62423 |
| Protection | Défaut à la terre, surintensité et court-circuit |
| Type de déclenchement | Défaut à la terre : électronique |
| Surcharge et court-circuit : thermomagnétique | |
| Type de courant résiduel | Type B – courant résiduel alternatif, courant continu pulsé et continu, haute fréquence (≤1 kHz) |
| Nombre de pôles | 1P+N |
| Neutre | Commuté, pôle N à droite |
| Tension d'isolation (Ui) | 500 V |
| Tension nominale (Ue) | 230/240 V~ |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Courants de sensibilité nominaux (I△n) | 30 mA |
| Temps de coupure du courant résiduel (Ian) | ≤0,1 s |
| Pouvoir de coupure et de fermeture nominal du courant résiduel (I△m) | 500 A (In ≤ 50 A), 10 ln(In > 50 A) |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (Icn) | 10 kA |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier), 650 ± 10 °C (poignée) |
| Caractéristiques de déclenchement thermique | 1,13 In : aucun déclenchement en une heure ; 1,45 In : déclenchement en une heure |
| Caractéristiques de déclenchement instantané | B : 3 In-5 In ; C : 5 In-10 In |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indicateur de position des contacts | vert (arrêt) / rouge (marche) |
| Indicateur de défaut à la terre | Blanc : normal ; bleu : défaut de fuite |
| Indice de protection | IP20 |
| Température ambiante | -25 °C à +55 °C |
| Température de stockage | -30 ℃ à +70 ℃ |
| Type de connexion des bornes | Câble/à broches/barre omnibus à fourche |
| Section maximale des bornes pour câble | 16 mm² souple / 25 mm² rigide |
| Couple de serrage maximal | 2,5 N.m |
| Installation | Montage sur rail DIN 35 mm |
| Mode d'entrée | Bidirectionnel |
