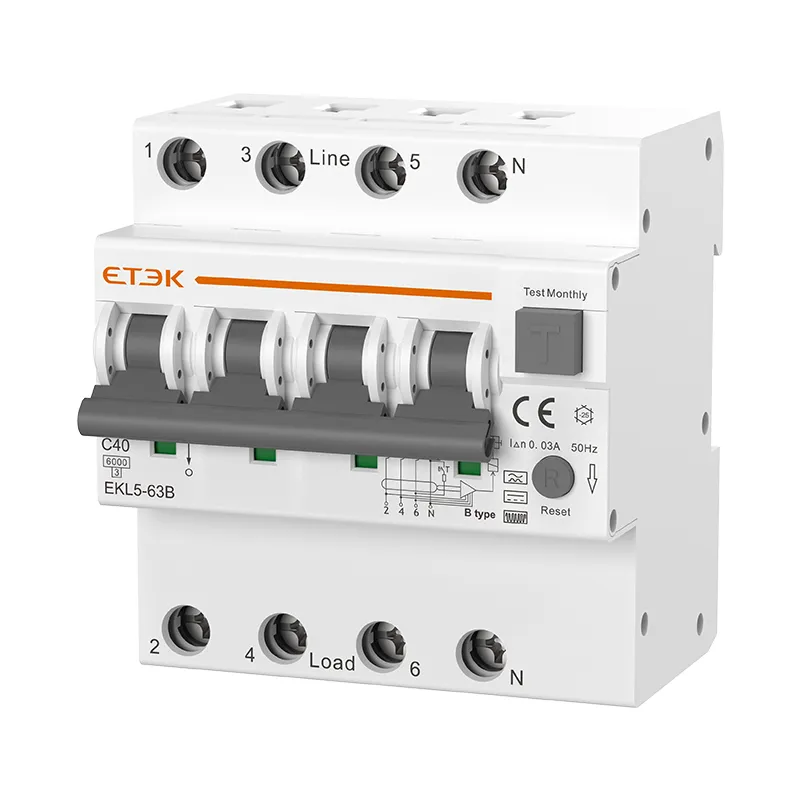

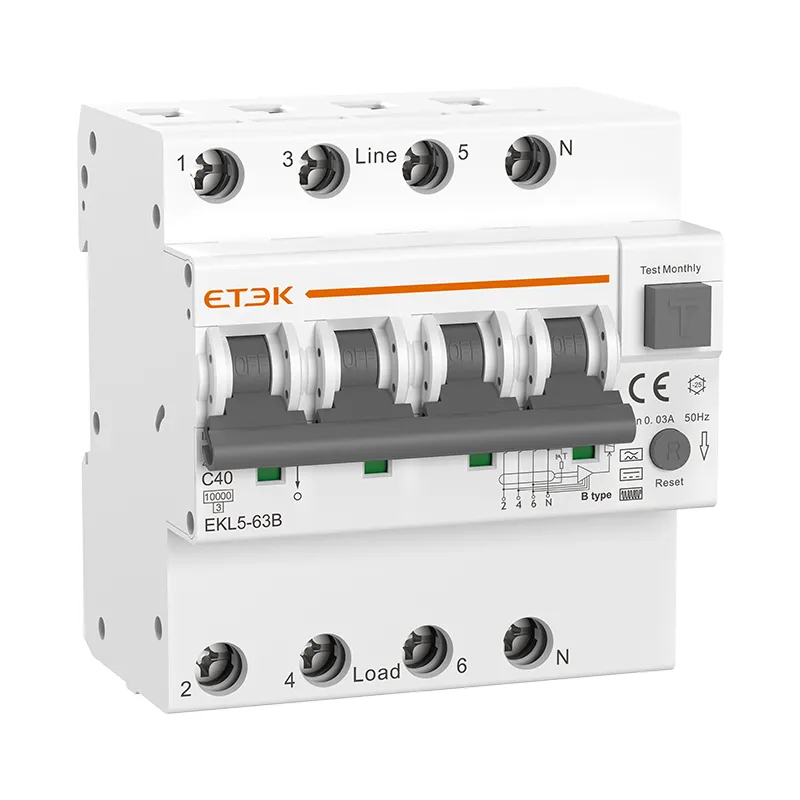

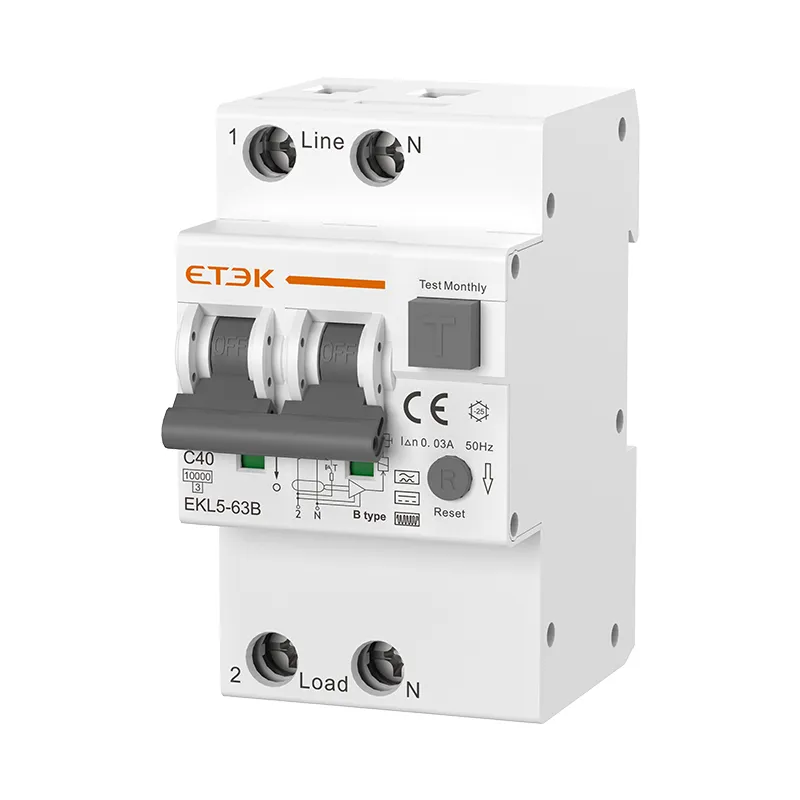

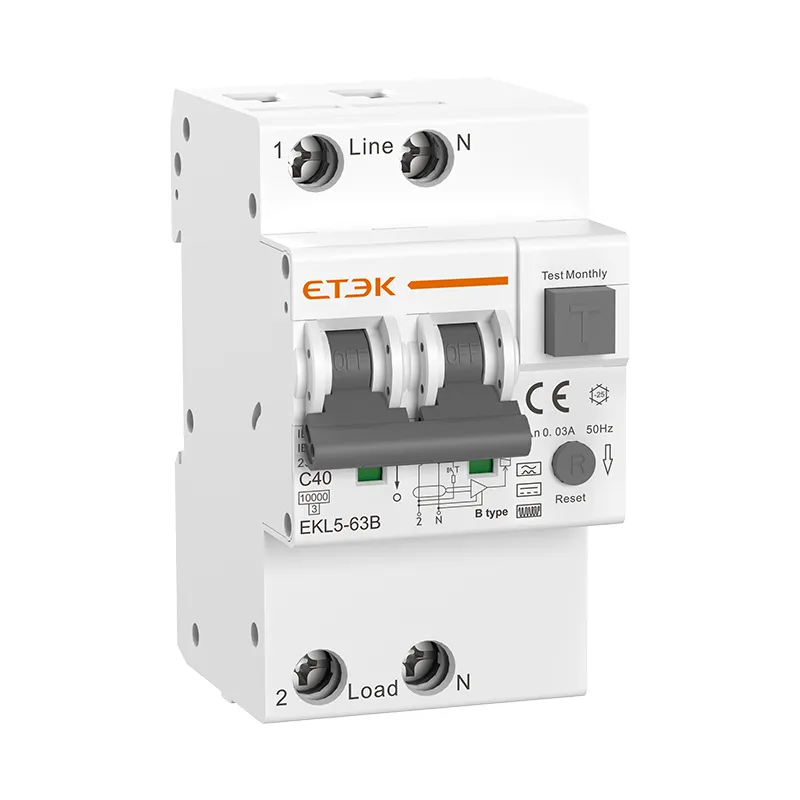

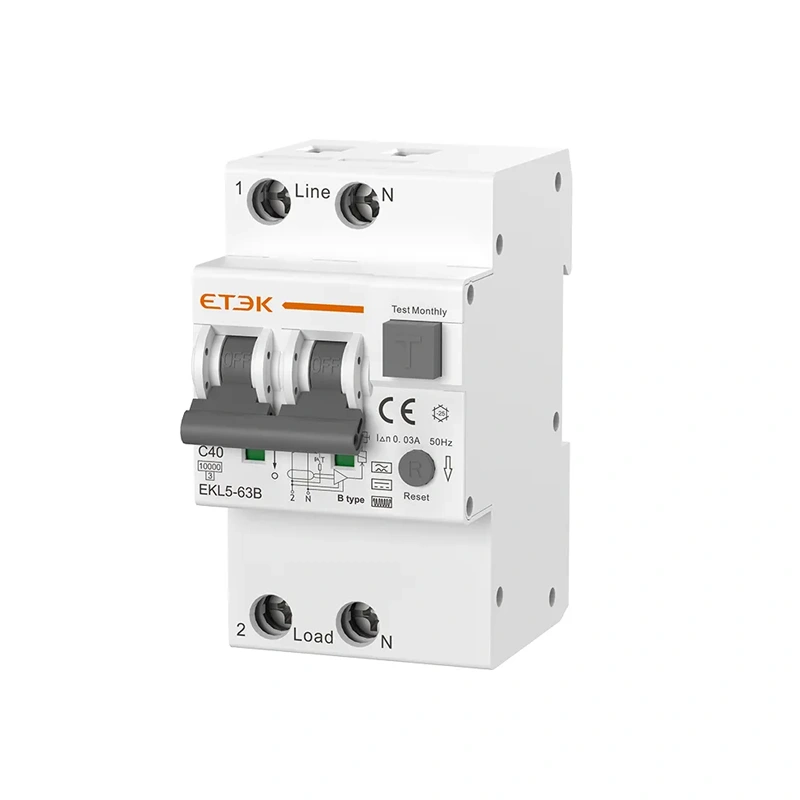

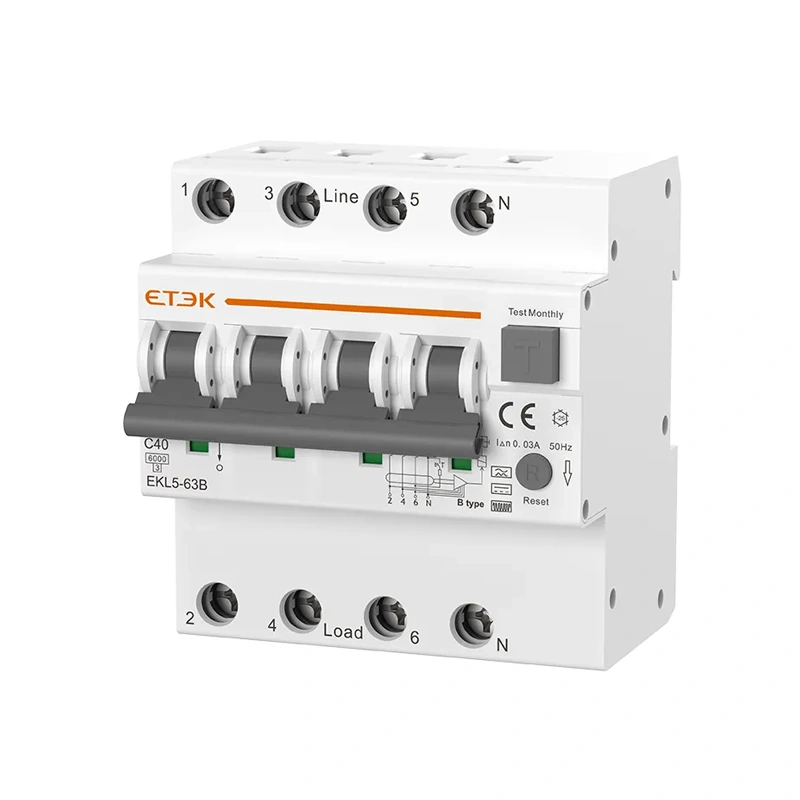

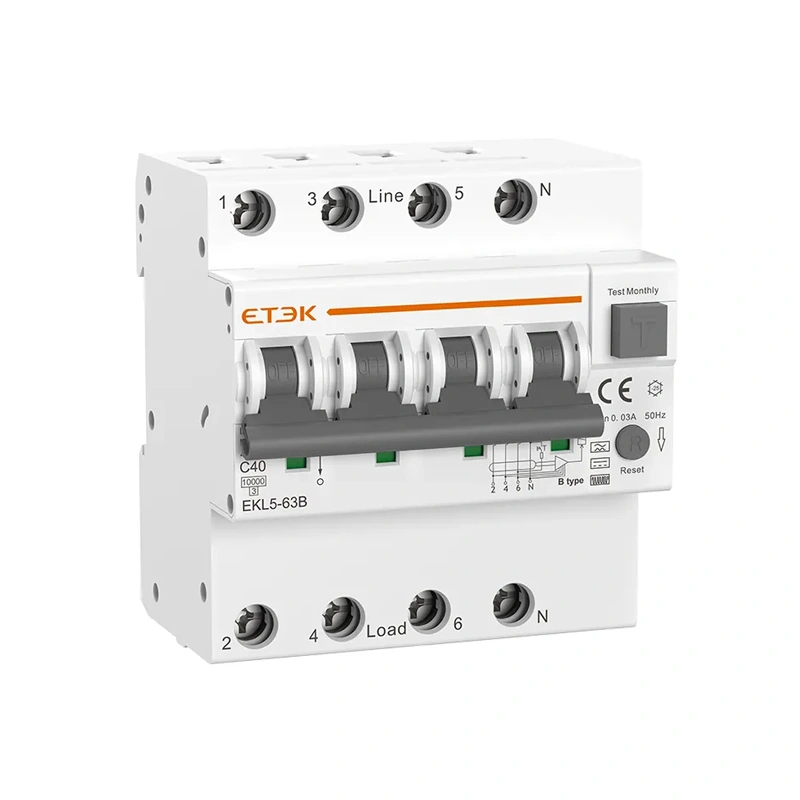

Disjoncteur différentiel de type B EKL5-63B avec protection contre les surintensités (RCBO)

Le disjoncteur différentiel de type B EKL5-63B est conçu pour fournir une protection électrique complète en combinant les fonctions d'un dispositif à courant résiduel (RCD) et d'un disjoncteur miniature (MCB). Ce type de disjoncteur différentiel est particulièrement utile dans les applications où les courants de défaut CA et CC doivent être détectés et interrompus.

● Norme : IEC61009-1, IEC62423
● Type : B (sensible aux courants résiduels CA, CC pulsés et CC lisses)
● Courant nominal : 6~63A
● Tension nominale : 230/240~, 400/415V~
● Nombre de pôles : 2P (1P+N), 4P (3P+N)
● Courant résiduel nominal de fonctionnement (IAn) : 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 10 kA
● Courbe de déclenchement : B, C, D
● Température ambiante : -25...+55 ºC
● Connexion : Par le haut
● Certificats : CE, CB

Renseignez-vous maintenant PDF

Disjoncteur différentiel de type B EKL5-63B avec protection contre les surintensités (RCBO)

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Les disjoncteurs différentiels de type B assurent la protection des personnes et des machines en présence de courant continu et de courant alternatif de défaut à haute fréquence. Parmi les différents types de disjoncteurs différentiels, le type B offre le niveau de protection le plus élevé.


1. Sensibilité au courant résiduel – UNIVERSEL

  • Courant résiduel sinusoïdal pur CA, 50/60 Hz

  • Courant continu sinusoïdal et pulsé, 50/60 Hz

  • B : CA + A + courant continu lisse + haute fréquence (1 kHz)

2. Normes

  • IEC/EN 61009-1 Normes de base pour les disjoncteurs différentiels de type AC et A

  • IEC/EN 62423 exigences supplémentaires pour le type B

3. Applications typiques

  • Protection contre les défauts (protection contre le contact indirect des pièces sous tension)

  • Protection supplémentaire (protection en cas de contact direct de pièces sous tension, I∆n≤30mA)

  • Protection incendie (pour les emplacements exposés au risque d'incendie, I∆n≤300mA)

4.Quels sont les éléments vulnérables aux courants résiduels continus lisses ?

  • Systèmes photovoltaïques, côté AC.

  • Bornes de recharge pour véhicules électriques.

  • Machines-outils à vitesse variable.

  • UPS, centres de données informatiques.

  • Commandes d'ascenseur.

  • Grues de toutes sortes.

  • Equipements électroniques sur les chantiers.

  • Montages d'essais en laboratoire.

  • Installations générales où l'on peut s'attendre à des courants résiduels continus lisses en courant continu.

Le courant maximum du disjoncteur différentiel de type B EKL5-63 peut atteindre 63 ampères, et trois options de courant de fuite de 30 mA, 100 mA et 300 mA sont disponibles pour répondre aux besoins de différents scénarios.

Paramètres techniques

Données techniques

Standard

CEI/EN61009-1, CEI/EN62423

Protection

Défaut de terre, surintensité et court-circuit, surtension (sélectionnable)

Type de voyage

Défaut de terre : électronique

Surcharge et court-circuit : thermomagnétique

Type de protection (fuite électrique)

 B (sensible aux courants résiduels alternatifs, continus pulsés et continus lisses)

Nombre de pôles

1P+N 3 modules, 3P+N 5 modules, ligne N avec déconnecté
Courant nominal In 6,10,16,20,25,32,40,50,63A
Tension nominale Ue

1P+N:230/240V~, 3P+N:400/415V~
Fréquence nominale 50/60 Hz

Courants de sensibilité nominaux I△n

 10, 30, 100, 300 mA
Seuil de déclenchement DC (I △ dc) (0,5-2) x IΔn

Temps de coupure du courant résiduel sous I△n

 ≤0,1 s

Pouvoir résiduel nominal de fermeture et de coupure (I△m)

500 A (Entrée ≤ 50 A), 10 In (Entrée > 50 A)
Pouvoir de coupure nominal 10 000 A
Classe de limitation d'énergie 3
Tension nominale de tenue aux chocs (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV

Caractéristique de libération thermique

(1.13-1.45) x Dans

Caractéristique de déclenchement magnétique

B: (3-5) x In, C: (5-10) x In, D: (10-20) x In
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui

Indicateur de défaut à la terre

 Oui

Degré de protection

 IP20
Température ambiante

-25℃ à +55℃, humidité max.95%
Température de stockage -25℃ à +70℃
Type de connexion du terminal Barre omnibus de type câble/broche

Taille max. du terminal pour le câble

 25 mm 2

Couple de serrage max.

 2,5 Nm

Installation

Montage sur rail DIN 35 mm
Connexion

De haut en bas

Dimensions

Schéma de circuit

Dimensions hors tout



Formulaire de sélection de produits

Modèle Courant nominal Polonais Courbe de déplacement Type de disjoncteur différentiel Courant résiduel Code
EKL5-63B-1NB0630 6A 1P+N B B 30mA 132401
EKL5-63B-1NB1030 10A 1P+N B B 30mA 132402
EKL5-63B-1NB1630 16A 1P+N B B 30mA 132403
EKL5-63B-1NB2030 20A 1P+N B B 30mA 132404
EKL5-63B-1NB2530 25A 1P+N B B 30mA 132405
EKL5-63B-1NB3230 32A 1P+N B B 30mA 132406
EKL5-63B-1NB4030 40A 1P+N B B 30mA 132407
EKL5-63B-1NB5030 50A 1P+N B B 30mA 132408
EKL5-63B-1NB6330 63A 1P+N B B 30mA 132409
EKL5-63B-1NB06100 6A 1P+N B B 100mA 132410
EKL5-63B-1NB10100 10A 1P+N B B 100mA 132411
EKL5-63B-1NB16100 16A 1P+N B B 100mA 132412
EKL5-63B-1NB20100 20A 1P+N B B 100mA 132413
EKL5-63B-1NB25100 25A 1P+N B B 100mA 132414
EKL5-63B-1NB32100 32A 1P+N B B 100mA 132415
EKL5-63B-1NB40100 40A 1P+N B B 100mA 132416
EKL5-63B-1NB50100 50A 1P+N B B 100mA 132417
EKL5-63B-1NB63100 63A 1P+N B B 100mA 132418
EKL5-63B-1NB06300 6A 1P+N B B 300mA 132419
EKL5-63B-1NB10300 10A 1P+N B B 300mA 132420
EKL5-63B-1NB16300 16A 1P+N B B 300mA 132421
EKL5-63B-1NB20300 20A 1P+N B B 300mA 132422
EKL5-63B-1NB25300 25A 1P+N B B 300mA 132423
EKL5-63B-1NB32300 32A 1P+N B B 300mA 132424
EKL5-63B-1NB40300 40A 1P+N B B 300mA 132425
EKL5-63B-1NB50300 50A 1P+N B B 300mA 132426
EKL5-63B-1NB63300 63A 1P+N B B 300mA 132427
EKL5-63B-1NC0630 6A 1P+N C B 30mA 132428
EKL5-63B-1NC1030 10A 1P+N C B 30mA 132429
EKL5-63B-1NC1630 16A 1P+N C B 30mA 132430
EKL5-63B-1NC2030 20A 1P+N C B 30mA 132431
EKL5-63B-1NC2530 25A 1P+N C B 30mA 132432
EKL5-63B-1NC3230 32A 1P+N C B 30mA 132433
EKL5-63B-1NC4030 40A 1P+N C B 30mA 132434
EKL5-63B-1NC5030 50A 1P+N C B 30mA 132435
EKL5-63B-1NC6330 63A 1P+N C B 30mA 132436
EKL5-63B-1NC06100 6A 1P+N C B 100mA 132437
EKL5-63B-1NC10100 10A 1P+N C B 100mA 132438
EKL5-63B-1NC16100 16A 1P+N C B 100mA 132439
EKL5-63B-1NC20100 20A 1P+N C B 100mA 132440
EKL5-63B-1NC25100 25A 1P+N C B 100mA 132441
EKL5-63B-1NC32100 32A 1P+N C B 100mA 132442
EKL5-63B-1NC40100 40A 1P+N C B 100mA 132443
EKL5-63B-1NC50100 50A 1P+N C B 100mA 132444
EKL5-63B-1NC63100 63A 1P+N C B 100mA 132445
EKL5-63B-1NC06300 6A 1P+N C B 300mA 132446
EKL5-63B-1NC10300 10A 1P+N C B 300mA 132447
EKL5-63B-1NC16300 16A 1P+N C B 300mA 132448
EKL5-63B-1NC20300 20A 1P+N C B 300mA 132449
EKL5-63B-1NC25300 25A 1P+N C B 300mA 132450
EKL5-63B-1NC32300 32A 1P+N C B 300mA 132451
EKL5-63B-1NC40300 40A 1P+N C B 300mA 132452
EKL5-63B-1NC50300 50A 1P+N C B 300mA 132453
EKL5-63B-1NC63300 63A 1P+N C B 300mA 132454
EKL5-63B-1ND0630 6A 1P+N D B 30mA 133360
EKL5-63B-1ND1030 10A 1P+N D B 30mA 133361
EKL5-63B-1ND1630 16A 1P+N D B 30mA 133362
EKL5-63B-1ND2030 20A 1P+N D B 30mA 133363
EKL5-63B-1ND2530 25A 1P+N D B 30mA 133364
EKL5-63B-1ND3230 32A 1P+N D B 30mA 133365
EKL5-63B-1ND4030 40A 1P+N D B 30mA 133366
EKL5-63B-1ND5030 50A 1P+N D B 30mA 133367
EKL5-63B-1ND6330 63A 1P+N D B 30mA 133368
EKL5-63B-1ND06100 6A 1P+N D B 100mA 133369
EKL5-63B-1ND10100 10A 1P+N D B 100mA 133370
EKL5-63B-1ND16100 16A 1P+N D B 100mA 133371
EKL5-63B-1ND20100 20A 1P+N D B 100mA 133372
EKL5-63B-1ND25100 25A 1P+N D B 100mA 133373
EKL5-63B-1ND32100 32A 1P+N D B 100mA 133374
EKL5-63B-1ND40100 40A 1P+N D B 100mA 133375
EKL5-63B-1ND50100 50A 1P+N D B 100mA 133376
EKL5-63B-1ND63100 63A 1P+N D B 100mA 133377
EKL5-63B-1ND06300 6A 1P+N D B 300mA 133378
EKL5-63B-1ND10300 10A 1P+N D B 300mA 133379
EKL5-63B-1ND16300 16A 1P+N D B 300mA 133380
EKL5-63B-1ND20300 20A 1P+N D B 300mA 133381
EKL5-63B-1ND25300 25A 1P+N D B 300mA 133382
EKL5-63B-1ND32300 32A 1P+N D B 300mA 133383
EKL5-63B-1ND40300 40A 1P+N D B 300mA 133384
EKL5-63B-1ND50300 50A 1P+N D B 300mA 133385
EKL5-63B-1ND63300 63A 1P+N D B 300mA 133386
EKL5-63B-3NB0630 6A 3P+N B B 30mA 132455
EKL5-63B-3NB1030 10A 3P+N B B 30mA 132456
EKL5-63B-3NB1630 16A 3P+N B B 30mA 132457
EKL5-63B-3NB2030 20A 3P+N B B 30mA 132458
EKL5-63B-3NB2530 25A 3P+N B B 30mA 132459
EKL5-63B-3NB3230 32A 3P+N B B 30mA 132460
EKL5-63B-3NB4030 40A 3P+N B B 30mA 132461
EKL5-63B-3NB5030 50A 3P+N B B 30mA 132462
EKL5-63B-3NB6330 63A 3P+N B B 30mA 132463
EKL5-63B-3NB06100 6A 3P+N B B 100mA 132464
EKL5-63B-3NB10100 10A 3P+N B B 100mA 132465
EKL5-63B-3NB16100 16A 3P+N B B 100mA 132466
EKL5-63B-3NB20100 20A 3P+N B B 100mA 132467
EKL5-63B-3NB25100 25A 3P+N B B 100mA 132468
EKL5-63B-3NB32100 32A 3P+N B B 100mA 132469
EKL5-63B-3NB40100 40A 3P+N B B 100mA 132470
EKL5-63B-3NB50100 50A 3P+N B B 100mA 132471
EKL5-63B-3NB63100 63A 3P+N B B 100mA 132472
EKL5-63B-3NB06300 6A 3P+N B B 300mA 132473
EKL5-63B-3NB10300 10A 3P+N B B 300mA 132474
EKL5-63B-3NB16300 16A 3P+N B B 300mA 132475
EKL5-63B-3NB20300 20A 3P+N B B 300mA 132476
EKL5-63B-3NB25300 25A 3P+N B B 300mA 132477
EKL5-63B-3NB32300 32A 3P+N B B 300mA 132478
EKL5-63B-3NB40300 40A 3P+N B B 300mA 132479
EKL5-63B-3NB50300 50A 3P+N B B 300mA 132480
EKL5-63B-3NB63300 63A 3P+N B B 300mA 132481
EKL5-63B-3NC0630 6A 3P+N C B 30mA 132482
EKL5-63B-3NC1030 10A 3P+N C B 30mA 132483
EKL5-63B-3NC1630 16A 3P+N C B 30mA 132484
EKL5-63B-3NC2030 20A 3P+N C B 30mA 132485
EKL5-63B-3NC2530 25A 3P+N C B 30mA 132486
EKL5-63B-3NC3230 32A 3P+N C B 30mA 132487
EKL5-63B-3NC4030 40A 3P+N C B 30mA 132488
EKL5-63B-3NC5030 50A 3P+N C B 30mA 132489
EKL5-63B-3NC6330 63A 3P+N C B 30mA 132490
EKL5-63B-3NC06100 6A 3P+N C B 100mA 132491
EKL5-63B-3NC10100 10A 3P+N C B 100mA 132492
EKL5-63B-3NC16100 16A 3P+N C B 100mA 132493
EKL5-63B-3NC20100 20A 3P+N C B 100mA 132494
EKL5-63B-3NC25100 25A 3P+N C B 100mA 132495
EKL5-63B-3NC32100 32A 3P+N C B 100mA 132496
EKL5-63B-3NC40100 40A 3P+N C B 100mA 132497
EKL5-63B-3NC50100 50A 3P+N C B 100mA 132498
EKL5-63B-3NC63100 63A 3P+N C B 100mA 132499
EKL5-63B-3NC06300 6A 3P+N C B 300mA 132500
EKL5-63B-3NC10300 10A 3P+N C B 300mA 132501
EKL5-63B-3NC16300 16A 3P+N C B 300mA 132502
EKL5-63B-3NC20300 20A 3P+N C B 300mA 132503
EKL5-63B-3NC25300 25A 3P+N C B 300mA 132504
EKL5-63B-3NC32300 32A 3P+N C B 300mA 132505
EKL5-63B-3NC40300 40A 3P+N C B 300mA 132506
EKL5-63B-3NC50300 50A 3P+N C B 300mA 132507
EKL5-63B-3NC63300 63A 3P+N C B 300mA 132508
EKL5-63B-3ND0630 6A 3P+N D B 30mA 133387
EKL5-63B-3ND1030 10A 3P+N D B 30mA 133388
EKL5-63B-3ND1630 16A 3P+N D B 30mA 133389
EKL5-63B-3ND2030 20A 3P+N D B 30mA 133390
EKL5-63B-3ND2530 25A 3P+N D B 30mA 133391
EKL5-63B-3ND3230 32A 3P+N D B 30mA 133392
EKL5-63B-3ND4030 40A 3P+N D B 30mA 133393
EKL5-63B-3ND5030 50A 3P+N D B 30mA 133394
EKL5-63B-3ND6330 63A 3P+N D B 30mA 133395
EKL5-63B-3ND06100 6A 3P+N D B 100mA 133396
EKL5-63B-3ND10100 10A 3P+N D B 100mA 133397
EKL5-63B-3ND16100 16A 3P+N D B 100mA 133398
EKL5-63B-3ND20100 20A 3P+N D B 100mA 133399
EKL5-63B-3ND25100 25A 3P+N D B 100mA 133400
EKL5-63B-3ND32100 32A 3P+N D B 100mA 133401
EKL5-63B-3ND40100 40A 3P+N D B 100mA 133402
EKL5-63B-3ND50100 50A 3P+N D B 100mA 133403
EKL5-63B-3ND63100 63A 3P+N D B 100mA 133404
EKL5-63B-3ND06300 6A 3P+N D B 300mA 133405
EKL5-63B-3ND10300 10A 3P+N D B 300mA 133406
EKL5-63B-3ND16300 16A 3P+N D B 300mA 133407
EKL5-63B-3ND20300 20A 3P+N D B 300mA 133408
EKL5-63B-3ND25300 25A 3P+N D B 300mA 133409
EKL5-63B-3ND32300 32A 3P+N D B 300mA 133410
EKL5-63B-3ND40300 40A 3P+N D B 300mA 133411
EKL5-63B-3ND50300 50A 3P+N D B 300mA 133412
EKL5-63B-3ND63300 63A 3P+N D B 300mA 133413

Télécharger les fichiers

Type de document
Nom du document
Taille
Catalogue de produits
Disjoncteur différentiel type B EKL5-63B
1.99MB
Certificat de produit
Certificat_de_EKL5-63B(EKL15-63B)_(CE+CB)
478.58KB

Présentation du produit

Les disjoncteurs différentiels de type B assurent la protection des personnes et des machines en présence de courant continu et de courant alternatif de défaut à haute fréquence. Parmi les différents types de disjoncteurs différentiels, le type B offre le niveau de protection le plus élevé.


1. Sensibilité au courant résiduel – UNIVERSEL

  • Courant résiduel sinusoïdal pur CA, 50/60 Hz

  • Courant continu sinusoïdal et pulsé, 50/60 Hz

  • B : CA + A + courant continu lisse + haute fréquence (1 kHz)

2. Normes

  • IEC/EN 61009-1 Normes de base pour les disjoncteurs différentiels de type AC et A

  • IEC/EN 62423 exigences supplémentaires pour le type B

3. Applications typiques

  • Protection contre les défauts (protection contre le contact indirect des pièces sous tension)

  • Protection supplémentaire (protection en cas de contact direct de pièces sous tension, I∆n≤30mA)

  • Protection incendie (pour les emplacements exposés au risque d'incendie, I∆n≤300mA)

4.Quels sont les éléments vulnérables aux courants résiduels continus lisses ?

  • Systèmes photovoltaïques, côté AC.

  • Bornes de recharge pour véhicules électriques.

  • Machines-outils à vitesse variable.

  • UPS, centres de données informatiques.

  • Commandes d'ascenseur.

  • Grues de toutes sortes.

  • Equipements électroniques sur les chantiers.

  • Montages d'essais en laboratoire.

  • Installations générales où l'on peut s'attendre à des courants résiduels continus lisses en courant continu.

Le courant maximum du disjoncteur différentiel de type B EKL5-63 peut atteindre 63 ampères, et trois options de courant de fuite de 30 mA, 100 mA et 300 mA sont disponibles pour répondre aux besoins de différents scénarios.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

EKL37-30_RCBO

Disjoncteur différentiel 3P+N RCBO EKL37-40 avec protection contre les surintensités

Renseigner
EKL15-63B-Type-B-RCBO

Disjoncteur différentiel de type B EKL15-63B avec protection contre les surintensités

Renseigner

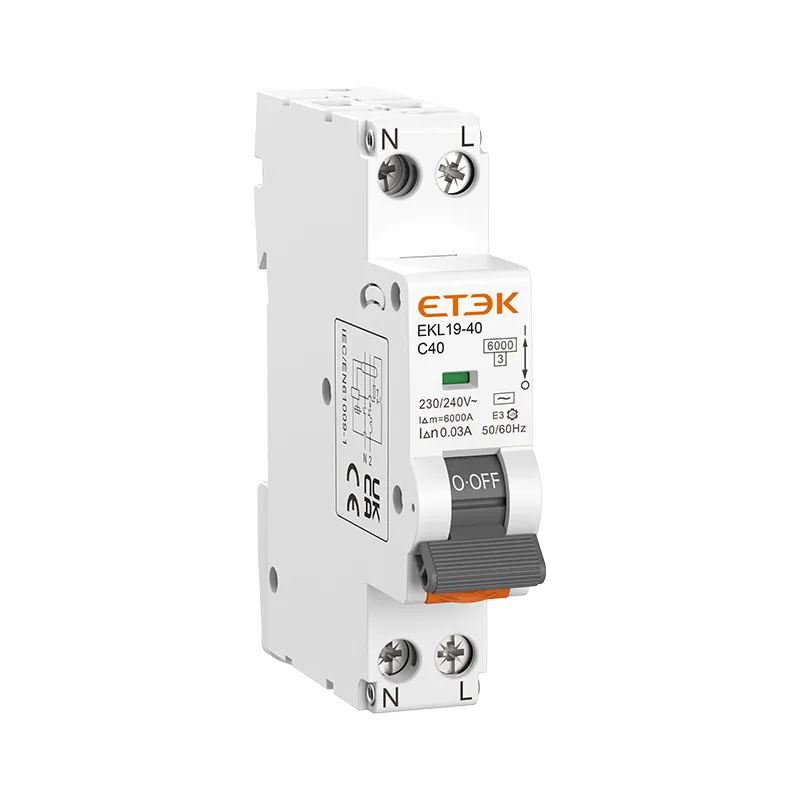

ETEK-SPN-EKL19-40-RCBO

Disjoncteur différentiel avec protection contre les surintensités (RCBO) EKL19-40

Renseigner

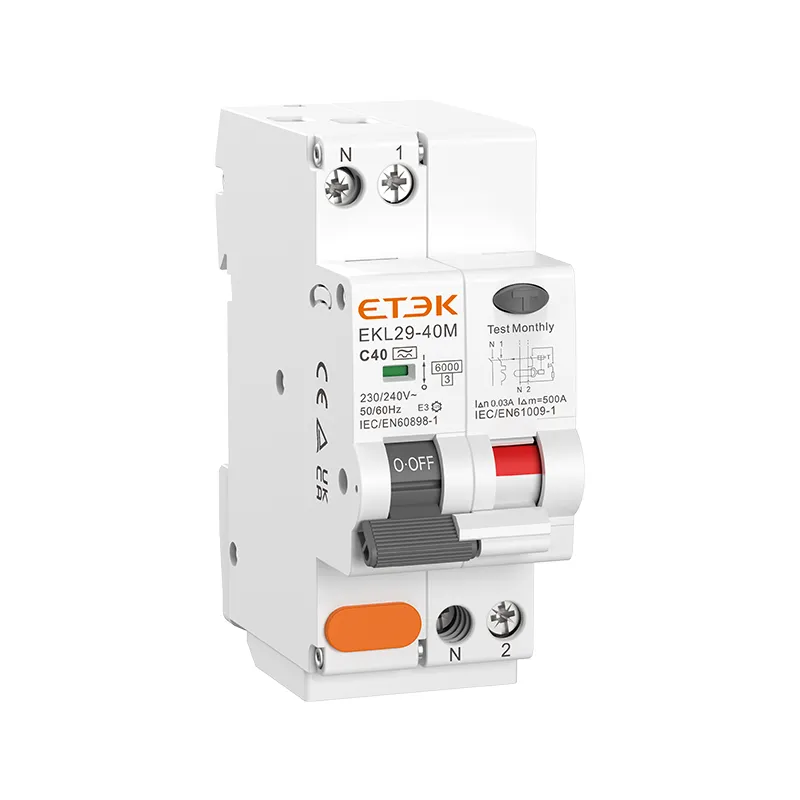

EKL29-40M-RCBO

Disjoncteur différentiel électromagnétique RCBO EKL29-40M avec protection contre les surintensités

Renseigner

Produits recommandés

EKL37-30_RCBO

Disjoncteur différentiel 3P+N RCBO EKL37-40 avec protection contre les surintensités

Renseigner
EKL15-63B-Type-B-RCBO

Disjoncteur différentiel de type B EKL15-63B avec protection contre les surintensités

Renseigner
ETEK-SPN-EKL19-40-RCBO

Disjoncteur différentiel avec protection contre les surintensités (RCBO) EKL19-40

Renseigner
EKL29-40M-RCBO

Disjoncteur différentiel électromagnétique RCBO EKL29-40M avec protection contre les surintensités

Renseigner
Envoyer une demande

Entrer en contact

Captcha Code
La demande est en cours de soumission, veuillez patienter...
×
Nous respectons votre vie privée
Nous utilisons des cookies pour vous offrir une meilleure expérience en ligne, analyser et mesurer l'utilisation du site Web et aider dans nos efforts de marketing.
Accepter tout
