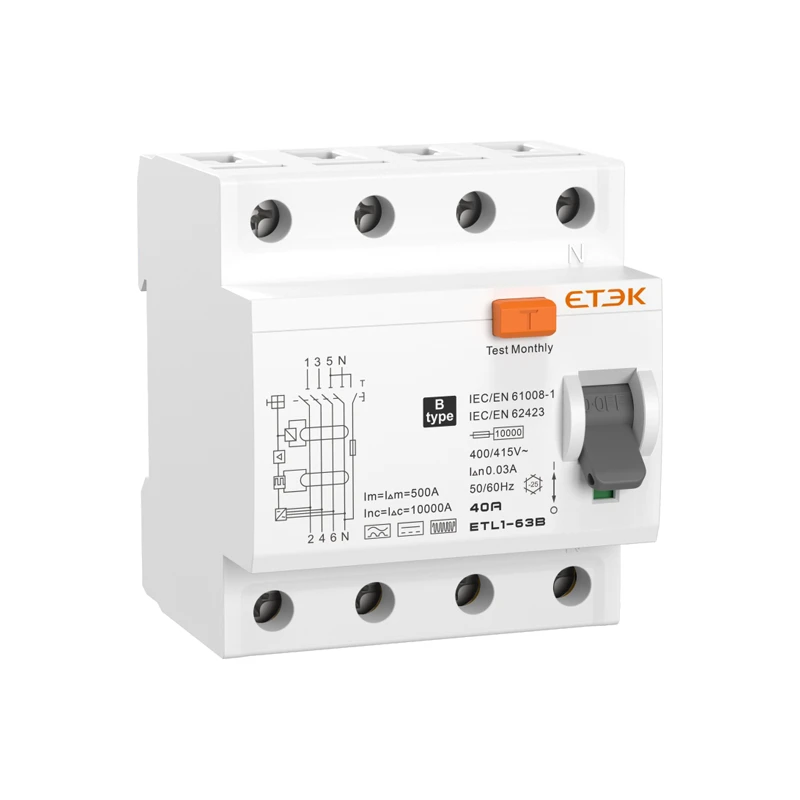

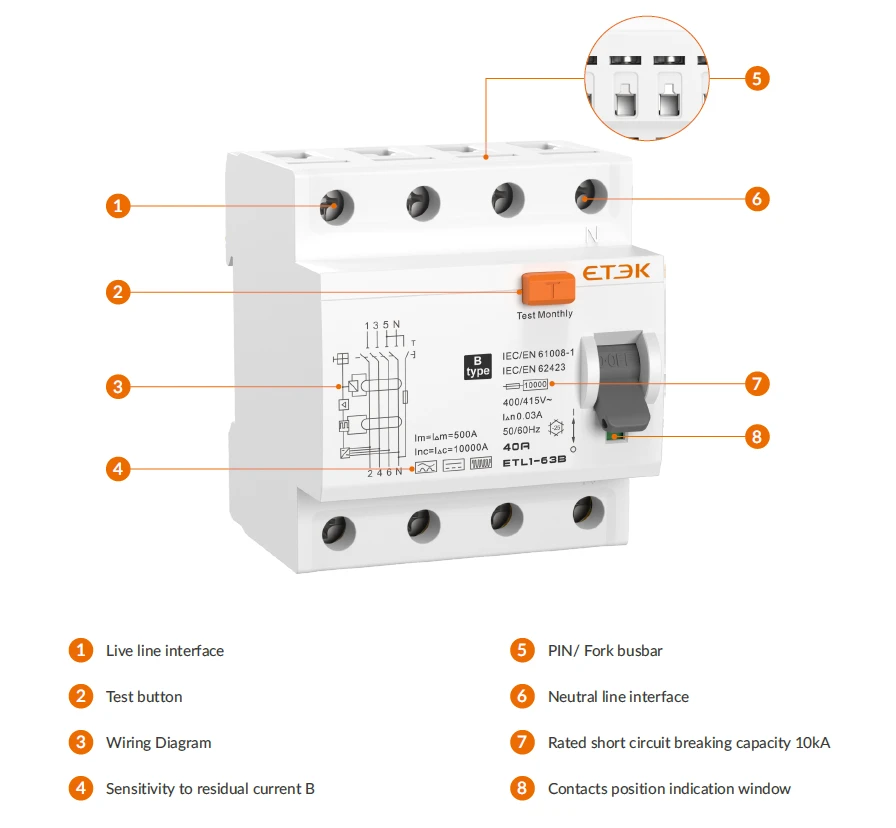

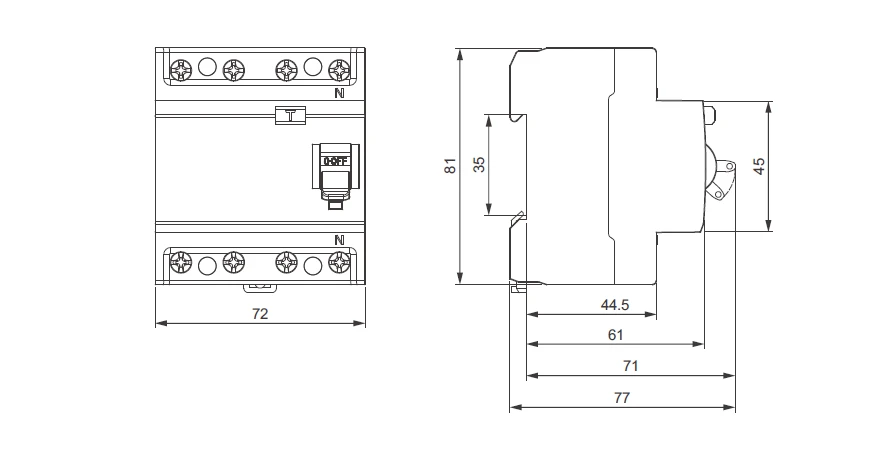

Disjoncteur différentiel (RCCB) de type B ETL1-63B adapté aux réseaux électriques de 230/240 V (1P+N) ou 400/415 V (3P+N), avec un courant nominal allant jusqu'à 63 A. Conçu pour détecter les courants de fuite en courant alternatif, les courants de fuite en courant continu pulsé, les courants de fuite en courant continu continu, les courants de fuite à forme d'onde composite et les courants de fuite à haute fréquence jusqu'à 1 kHz.
En cas de choc électrique sur une personne ou si le courant de fuite du circuit dépasse les valeurs spécifiées, le disjoncteur coupe instantanément l'alimentation défectueuse afin de protéger le personnel et les équipements électriques. Il peut également servir pour des opérations de commutation de circuit peu fréquentes dans des conditions normales.
| Caractéristiques techniques | |
| Norme | CEI/EN 61008-1, CEI/EN 62423 |
| Protection | Défaut à la terre |
| Type de déclenchement | Type électromagnétique |
| Type à courant résiduel | Type B - courant résiduel alternatif, courant continu pulsé et continu, haute fréquence (≤1 kHz) |
| Caractéristique temporelle | Insensibilité |
| Nombre de pôles | 1P+N, 3P+N, pôle N à droite |
| Tension d'isolation (Ui) | 500 V |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ |
| Courants nominaux (In) | 16, 25, 32, 40, 63 A |
| Courants de sensibilité nominaux (I△n) | 30, 100, 300 mA |
| Temps de coupure en cas de courant résiduel inférieur à (I△n) | ≤0,1 s |
| Pouvoir de coupure et de fermeture nominal (I△m) | 500 A (In ≤ 50 A) |
| 10 ln(In > 50 A) | |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (lcn) | 10 kA |
| Courant résiduel de court-circuit conditionnel nominal (I△c) | 10 kA |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) |
| 650 ± 10 °C (poignée) | |
| Durée de vie électrique | 2 000 cycles |
| Durée de vie mécanique | 4 000 cycles |
| Indicateur de position des contacts | vert (arrêt) / rouge (marche) |
| Indice de protection | IP20 |
Température ambiante |
-25 °C à +40 °C |
| Température de stockage | -30 °C à +70 °C |
| Type de raccordement des bornes | Barre omnibus de type câble/broche/fourche |
| Section maximale des bornes pour câble | 16 mm² souple/25 mm² rigide |
| Couple de serrage maximal | 2,5 N·m |
| Installation | Montage sur rail DIN de 35 mm |
| Mode d'entrée | Bidirectionnel |
