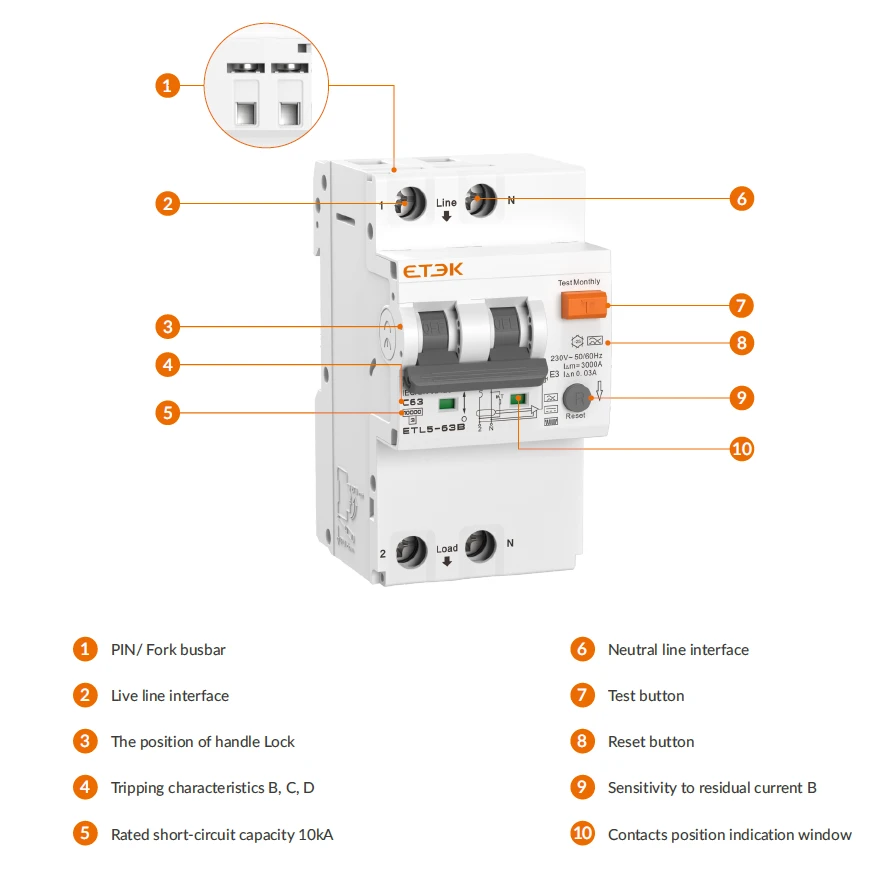

Le disjoncteur différentiel à protection contre les surintensités (RCBO) ETL5-63B de type B est un dispositif de protection combiné qui intègre une protection contre les courants résiduels (RCD) et une protection contre les surintensités (MCB), avec un courant nominal pouvant atteindre 63 A. Il prend en charge les systèmes monophasés 230/240 V et triphasés 400/415 V, offre une capacité de coupure de 10 kA et est conforme aux normes CEI 61009-1 et CEI 62423.
Les disjoncteurs différentiels de type B sont spécialement conçus pour détecter les courants résiduels continus lisses, ainsi que les courants alternatifs et les courants continus pulsés. Cela les rend idéaux pour des applications telles que les environnements industriels équipés de variateurs de vitesse, les systèmes de panneaux solaires, les bornes de recharge pour véhicules électriques, les tableaux de distribution commerciaux et les installations résidentielles où une protection renforcée contre les fuites à la terre est requise.
| Caractéristiques techniques | ||
| Normes | IEC/EN 61009-1, IEC/EN 62423 | |
| Protection | Défaut à la terre, surintensité et court-circuit | |
| Type de déclenchement | Défaut à la terre : électronique | |
| Surcharge et court-circuit : Thermomagnétique | ||
| Type de courant résiduel | Type B - courant résiduel alternatif, courant continu pulsé et continu, haute fréquence (≤1 kHz) | |

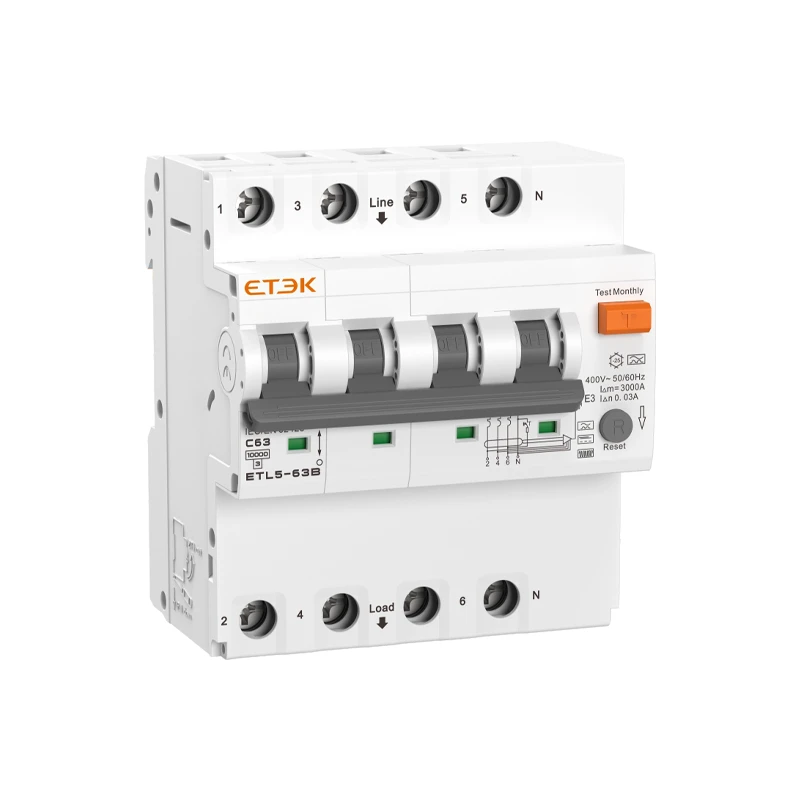

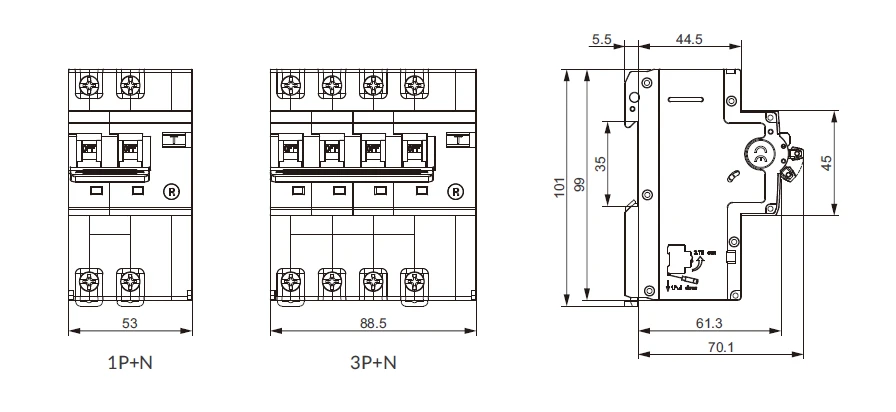

| Nombre de pôles | 1P+N, 3P+N | |
| Neutre | Commuté, pôle N à droite | |
| Tension d'isolation (Ui) | 500 V | |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ | |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | |
| Courants nominaux de sensibilité (I△n) | 30, 100, 300 mA | |
| Temps de coupure en cas de courant résiduel inférieur à (I△n) | ≤ 0,1 s | |
| Pouvoir de coupure et de fermeture nominal (I△m) | 500 A (In ≤ 50 A), 10 ln(In > 50 A) | |
| Fréquence nominale | 50/60 Hz | |
| Capacité nominale de court-circuit (lcn) | 10 kA | |
| Classe de limitation d'énergie | 3 | |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV | |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) | |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) ; 650 ± 10 °C (poignée) | |
| Caractéristiques de déclenchement thermique | 1,13 In : aucun déclenchement en une heure ; 1,45 In : déclenchement en une heure | |
| Caractéristiques de déclenchement instantané | B : 3 In-5 In ; C : 5 In-10 ln ; D : 10 In-20 ln | |
| Durée de vie électrique | 4 000 cycles | |
| Durée de vie mécanique | 10 000 cycles | |
| Indicateur de position des contacts | vert (éteint) / rouge (allumé) | |
| Indice de protection | IP20 | |
| Température ambiante | -25 °C à +55 °C, humidité max. 95 % | |
| Type de connexion des bornes | Bornes côté ligne | Câble/type à broches/barre omnibus à fourche |
| Bornes côté charge | Câble/type à broches | |
| Section maximale des bornes pour câble | 16 mm² souple/25 mm² rigide | |
| Couple de serrage max. | 2,5 N.m | |
| Installation | Montage sur rail DIN 35 mm | |
| Méthode d'entrée | Par le haut | |
