● Normes : IEC61009-1, IEC62423
● Type de courant résiduel : B
● Courant nominal : 16, 20, 25, 32, 40 A
● Tension nominale : 230/240 V~
● Nombre de pôles : 2P(1P+N)
● Courant résiduel nominal (IAn) : 30 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+55 ℃
● Température de stockage : -25…+70 ℃
● Méthode entrante : bidirectionnelle
● Certifications : CE, UKCA

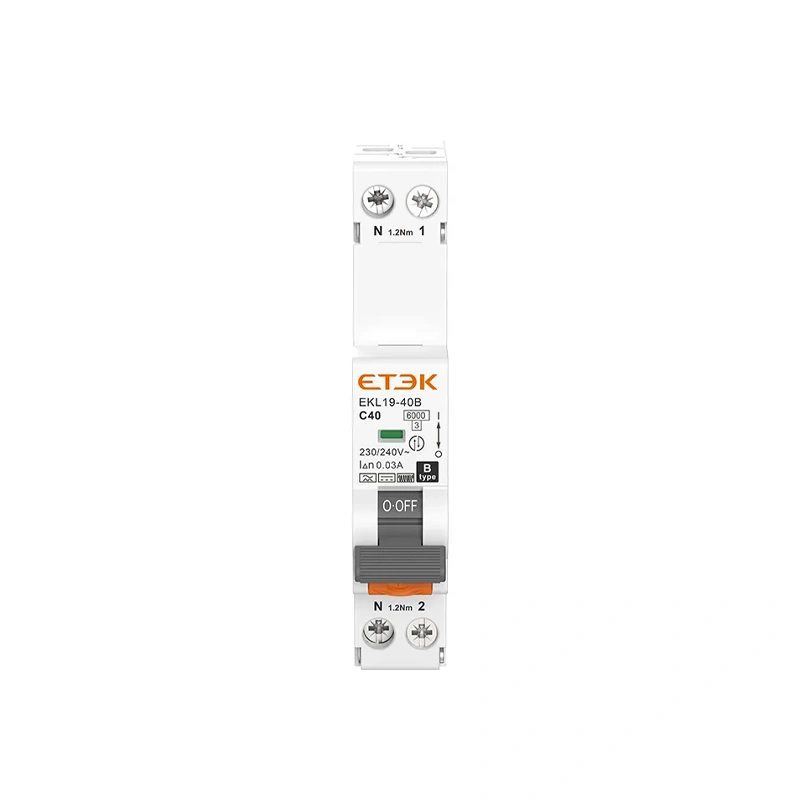

L'EKL19-40B est un disjoncteur différentiel monobloc de type B avec protection contre les surintensités (RCBO) proposé par ETEK Electric. Ce dispositif de protection de circuit avancé gère efficacement les surintensités, les courts-circuits et les fuites à la terre, tout en étant spécialement conçu pour détecter les formes d'onde complexes et les courants de fuite à la terre continus. Sa conception compacte monobloc le rend idéal pour les installations électriques modernes où l'espace est limité.
Le disjoncteur EKL19-40B fonctionne sous une tension nominale de 230/240 V et supporte un courant maximal de 40 A. Il présente une sensibilité aux courants de fuite à la terre de 30 mA et un pouvoir de coupure de 6 kA. De plus, ses caractéristiques de courbe en B et en C en font une solution idéale pour la protection des équipements électroniques sensibles tels que les chargeurs de véhicules électriques, les panneaux solaires et les pompes à chaleur.

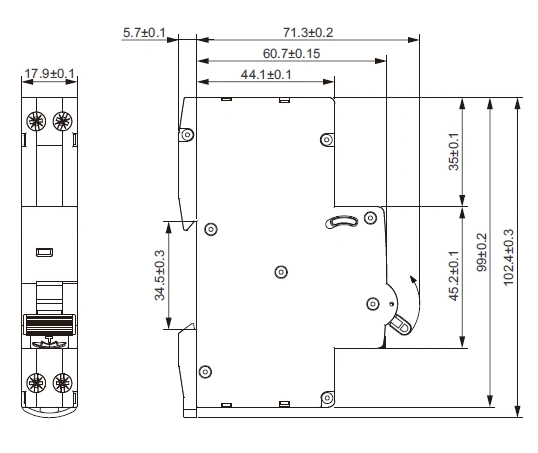

Conception compacte : La structure monomodulaire (18 mm) permet de gagner de la place sur le tableau de distribution, ce qui la rend idéale pour les installations modernes et compactes ou les rénovations.
Capacité de câblage bidirectionnel : permet de raccorder les conducteurs aux bornes supérieures ou inférieures, offrant ainsi une flexibilité d’installation pour diverses configurations de panneaux tout en maintenant des caractéristiques électriques uniformes.
Protection complète : Offre une protection contre les surcharges, les courts-circuits et les courants de fuite à la terre pour garantir la sécurité du circuit.
Détection du courant résiduel continu : spécialement conçue pour les formes d’onde complexes et les courants résiduels continus, idéale pour les chargeurs de véhicules électriques, les systèmes photovoltaïques solaires et les pompes à chaleur.
Haute performance : Courant nominal de court-circuit de 6 kA avec options de courbe B ou C pour répondre à divers besoins d'application.
Standard:
CEI 61009-1 : Disjoncteurs différentiels avec protection intégrée contre les surintensités pour usages domestiques et analogues (DDR) – Partie 1 : Règles générales
IEC62423 : Disjoncteurs différentiels de type B avec protection intégrée contre les surintensités pour usages domestiques et similaires (RCBO)
Bornes de recharge pour véhicules électriques (VE)
Systèmes photovoltaïques (PV) solaires
Pompes à chaleur
Équipement de soudage industriel
Systèmes UPS
L'EKL19-40B est une solution fiable et efficace pour la protection des équipements électroniques sensibles dans les environnements résidentiels, commerciaux et industriels.
Standard | IEC/EN 61009-1, IEC/EN 62423 |
Protection | Défaut à la terre, surintensité et court-circuit |
Type de voyage | Défaut de mise à la terre : électronique |
Surcharge et court-circuit : thermomagnétique | |
Type à courant résiduel | B : courant alternatif résiduel, courant continu pulsé et régulier, haute fréquence (≤1 kHz) |
Nombre de poteaux | 1P+N (18 mm, avec neutre commuté) |
Tension d'isolement (Ui) | 500 V |
Tension nominale (Ue) | 230/240 V~ |
Courants nominaux (In) | 6, 8, 10, 13, 16, 20, 25, 32, 40A |
Courants de sensibilité nominale (IΔn) | 30 mA |
Temps d'arrêt du courant résiduel sous (IΔn) | ≤0,1s |
Capacité de rupture et de fermeture résiduelle nominale (IΔm) | 500 A (In≤50 A) |
Fréquence nominale | 50/60 Hz |
Capacité nominale de court-circuit (Icn) | 6 kA |
Classe de limitation d'énergie | 3 |
Tension de tenue aux impulsions nominale (Uimp (1,2/50 µs)) | 4 kV |
tension d'essai diélectrique | 960±15°C (boîtier), 650±10°C (poignée) |
caractéristiques de déclenchement thermique | 1,13 po. Aucun trébuchement pendant une heure. |
1,45 po Trébuchement en moins d'une heure | |
Caractéristiques de déclenchement instantané | B : 3 à 5 pouces ; C : 5 à 10 pouces |
Durée de vie électrique | 4 000 cycles |
Durée de vie mécanique | 10 000 cycles |
Indication de position de contact | vert éteint / rouge allumé |
degré de protection | IP20 |
Température ambiante | -25°C ~ +55°C |
température de stockage | -30°C ~ +70°C |
Type de connexion terminale | Câble / barre omnibus à broches |
Taille maximale des bornes pour câble | 16 mm 2 |
Couple de serrage maximal | 2,0 Nm |
Installation | Montage sur rail DIN 35 mm |
Méthode entrante | Bidirectionnel |
