Qu'est-ce qu'un commutateur rotatif ?

Dans le domaine des appareils électriques et électroniques, l'interrupteur rotatif est un composant essentiel qui joue un rôle important dans la régulation du courant électrique. Ce type d'interrupteur s'actionne par la rotation d'un bouton ou d'un axe, ce qui modifie la position des contacts internes et permet d'établir ou d'interrompre le circuit électrique.

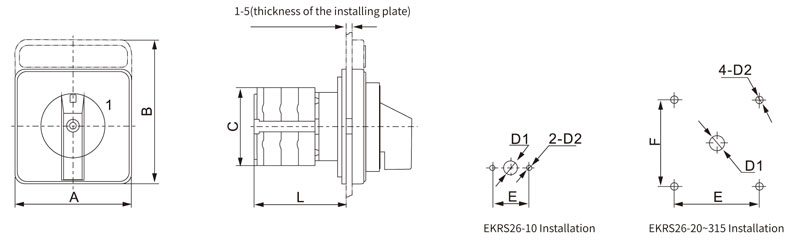

Structure d'un commutateur rotatif

Un commutateur rotatif classique se compose de plusieurs éléments clés. Le corps principal renferme tous les composants internes. À l'intérieur, on trouve un ensemble de contacts fixes, souvent en matériaux conducteurs tels que le cuivre ou les alliages d'argent. Ces contacts fixes sont disposés en cercle. Il y a également une partie mobile, généralement un curseur ou un bras de contact rotatif, fixé à l'axe ou au bouton situé à l'extérieur du commutateur. Lorsque l'on tourne le bouton, le curseur se déplace sur les contacts fixes, établissant ou interrompant le contact.

Principe de fonctionnement

Le principe de fonctionnement d'un commutateur rotatif est relativement simple. En position initiale, le curseur est en contact avec un ensemble spécifique de contacts fixes, permettant ainsi au courant électrique de circuler dans un circuit particulier. Lorsque l'utilisateur tourne le bouton, le curseur se déplace vers différents contacts fixes. Par exemple, s'il y a trois ensembles de contacts fixes, A, B et C, et que le curseur est initialement sur le contact A, la rotation du bouton le déplacera vers le contact B, puis vers le contact C. À chaque changement de contact, le curseur modifie la connexion électrique, acheminant ainsi le courant vers différentes parties du circuit.

Applications des commutateurs rotatifs

Les commutateurs rotatifs trouvent des applications dans une vaste gamme d'appareils. Dans les équipements audio, ils servent à sélectionner différentes sources d'entrée, comme un lecteur CD, un tuner radio ou une entrée auxiliaire. En tournant le commutateur, l'utilisateur peut facilement basculer entre ces sources. Sur certains téléviseurs anciens, les commutateurs rotatifs permettaient de changer de chaîne. Chaque position du commutateur correspondait à une fréquence différente. Dans les panneaux de commande industriels, les commutateurs rotatifs servent à contrôler diverses fonctions, comme le démarrage et l'arrêt des moteurs, la modification de la vitesse des machines ou la sélection de différents modes de fonctionnement. On les trouve également fréquemment dans les appareils électroménagers, comme les ventilateurs à plusieurs vitesses, où le commutateur permet de régler la vitesse du ventilateur.

En conclusion, lecommutateur rotatif est un composant électrique simple mais extrêmement polyvalent. Sa capacité à offrir de multiples options de commutation dans un format compact et facile à utiliser en fait un élément essentiel d'innombrables appareils électriques et électroniques, tant dans notre vie quotidienne que dans le secteur industriel.
