Bonnes pratiques en matière d'agencement des coffrets de distribution pour les tableaux industriels

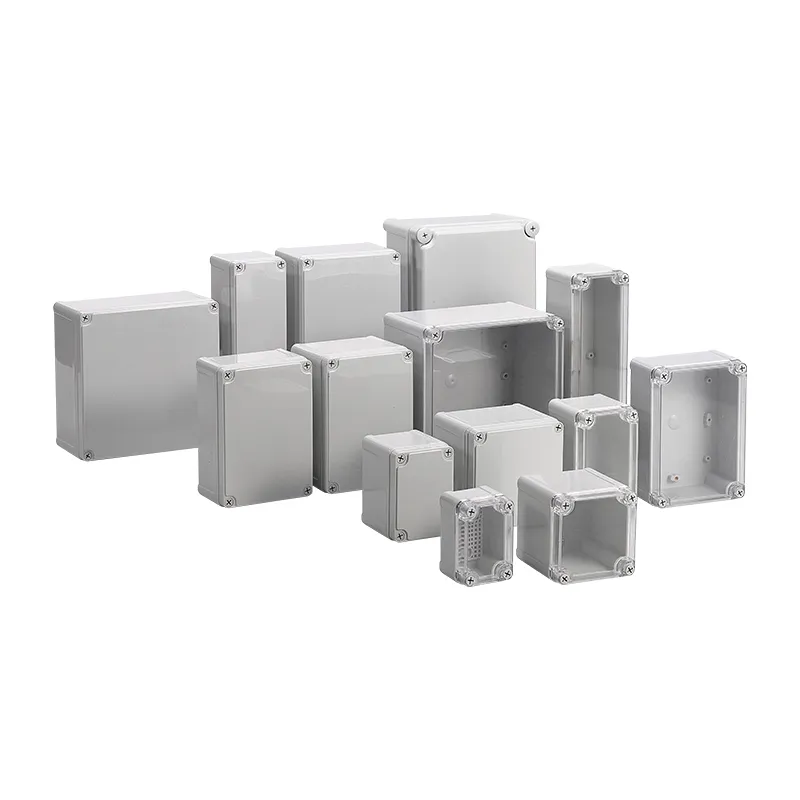

Un coffret de distribution en désordre n’est pas seulement une nuisance visuelle : il devient un véritable obstacle lors du dépannage et peut réduire considérablement la durée de vie de composants coûteux en raison de l’accumulation de chaleur. Pour les fabricants de tableaux électriques et les équipes d’automatisation internes, un agencement bien pensé a une incidence directe sur le temps de mise en service, les coûts de maintenance et la fiabilité à long terme du système. Ce guide rassemble des pratiques éprouvées sur le terrain et les normes applicables afin de vous aider à concevoir des coffrets de distribution sûrs, faciles à entretenir et prêts pour de futures modifications. Pour découvrir une gamme complète de composants électriques basse tension adaptés à ces pratiques d’agencement, vous pouvez consulter l’offre de produits de ETEK Electric.

Segregate by Voltage and Function

La règle la plus importante dans toute conception de tableau électrique est de séparer physiquement les circuits d’alimentation en courant alternatif des circuits de commande en courant continu. Le fait de mélanger une alimentation de 220 V ou 380 V avec un câblage de commande de 24 V favorise les interférences électromagnétiques, engendre des risques inutiles pour la sécurité et complique le dépannage. Il est vivement recommandé d’installer une barrière physique entre ces zones et de maintenir un espace libre d’au moins 50 millimètres entre elles. Cette séparation réduit non seulement le couplage de bruit, mais offre également aux techniciens un repère visuel clair lorsqu’ils travaillent à l’intérieur du tableau.

Un regroupement type se présente comme suit :

• Partie puissance : interrupteur général, parafoudres (SPD), disjoncteurs miniatures (MCB) et contacteurs.

• Partie commande : relais, automates programmables (PLC) et borniers pour le câblage des signaux.

Le fait de placer ces deux groupes de part et d’autre du boîtier ou sur des plaques de montage distinctes simplifie le câblage et réduit le risque de contact accidentel avec des parties sous tension. Pour en savoir plus sur l’histoire de la société ETEK et ses capacités de fabrication, consultez leur page « À propos ».

Organisez le rail DIN selon un flux d’alimentation logique

Le rail DIN de 35 millimètres constitue la colonne vertébrale de la plupart des armoires industrielles, et l’ordre dans lequel vous montez les appareils doit suivre le chemin naturel de l’alimentation, depuis l’entrée jusqu’aux charges finales. En partant du côté entrée, la séquence se déroule généralement comme suit :

1. Bloc de jonction d'entrée

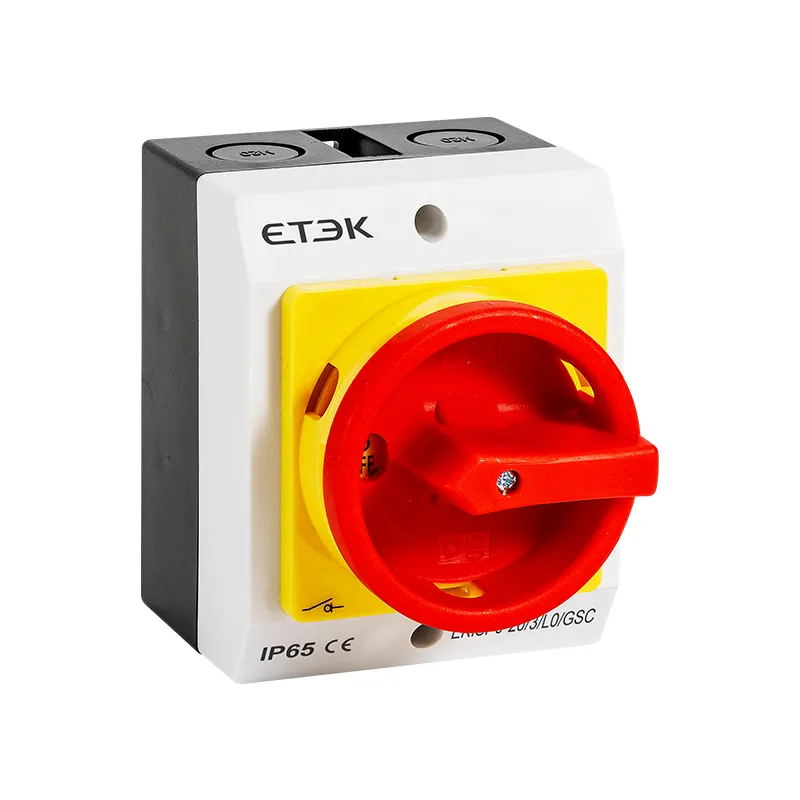

2. Sectionneur principal ou interrupteur-sectionneur

3. Dispositif de protection contre les surtensions avec son propre disjoncteur différentiel de secours

4. Disjoncteur différentiel principal si nécessaire

5. Disjoncteurs différentiels de dérivation pour chaque circuit de sortie

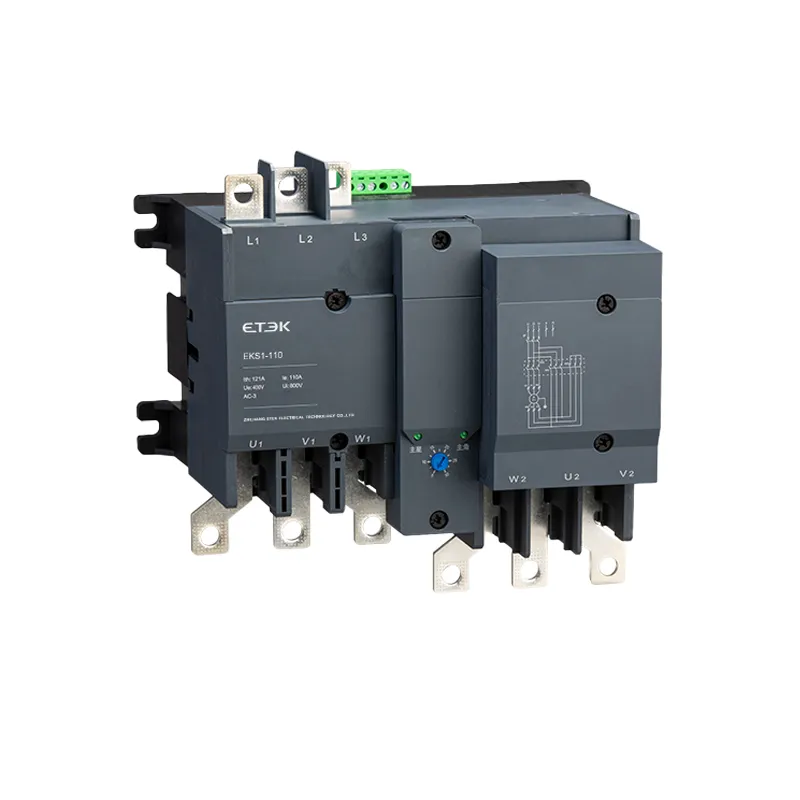

6. Contacteurs ou relais pour les circuits nécessitant une commande de commutation

7. Blocs de jonction de sortie pour les raccordements de charge

Vous devez monter tous les rails à l'horizontale et installer des butées d'extrémité pour empêcher les composants de glisser et de se détacher sous l'effet des vibrations. Le fait de regrouper chaque ensemble fonctionnel sur un rail distinct rend l'agencement plus intuitif et réduit le risque d'erreurs de câblage. N'oubliez pas que la disposition physique doit refléter le plus fidèlement possible le schéma électrique, afin que toute personne consultant le schéma puisse facilement localiser chaque composant dans le boîtier. ETEK propose une gamme complète de produits comprenant des disjoncteurs différentiels (MCB), des disjoncteurs différentiels à courant résiduel (RCCB), des disjoncteurs différentiels à courant résiduel avec protection contre les surintensités (RCBO), des disjoncteurs de protection contre les décharges atmosphériques (AFDD), des contacteurs, des parafoudres (SPD) et de nombreux autres appareils modulaires adaptés aux installations sur rails DIN standard.

Laissez suffisamment d’espace aux composants générateurs de chaleur

La chaleur est l’un des principaux ennemis des composants électriques ; elle a tendance à monter et à s’accumuler autour des contacteurs, des alimentations électriques et des transformateurs. Si vous entassez ces appareils de manière trop serrée, la température interne du boîtier peut dépasser largement les limites de sécurité, entraînant une défaillance prématurée ou des déclenchements intempestifs. En règle générale, vous devez respecter ces distances minimales :

• Au moins 20 à 30 mm entre les dispositifs actifs adjacents.

• Un espace libre vertical d'au moins 30 mm au-dessus des contacteurs, car la chaleur monte et peut affecter les composants montés plus haut.

• Pour les circuits transportant plus de 100 ampères, l’utilisation de barres omnibus plus larges permet de réduire la résistance de contact et l’échauffement localisé.

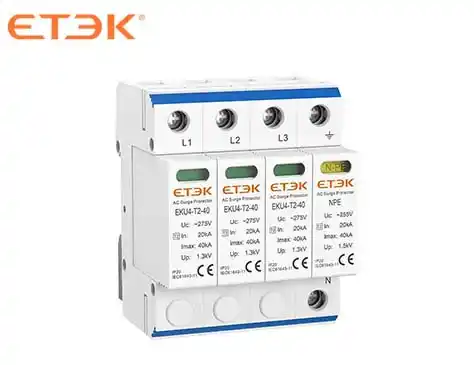

Les dispositifs de protection contre les surtensions ne doivent jamais être installés directement à côté de gros contacteurs, car la chaleur rayonnée peut nuire à leurs performances. Si l’indice de protection IP du boîtier le permet, l’installation d’un ventilateur près du haut du boîtier peut considérablement améliorer la circulation de l’air et maintenir les températures internes sous contrôle. Évitez également de bloquer les fentes d’aération du boîtier : l’air chaud doit pouvoir s’échapper librement. Pour obtenir des conseils pratiques sur la protection de votre tableau électrique contre les orages estivaux, vous trouverez peut-être utile cet article de blog sur la prévention des pannes des dispositifs de protection contre les surtensions vous sera utile.

Choisissez une méthode de câblage favorisant la facilité d’entretien

Il existe deux approches courantes pour acheminer les câbles internes : l’utilisation de goulottes de câblage à fentes ou la pose de câbles « aériens » point à point. Le câblage par goulottes offre un aspect soigné et professionnel, et facilite grandement l’ajout de nouveaux circuits, car il suffit d’introduire les nouveaux câbles dans la goulotte existante. Pour la plupart des tableaux à circuits multiples, c’est la méthode privilégiée, à condition de ne pas remplir les goulottes à plus de 50 % environ afin de laisser de la place pour de futurs ajouts. Le câblage point à point permet de gagner de la place et peut s’avérer utile dans des boîtiers très compacts, mais il devient difficile à modifier par la suite car chaque fil est acheminé individuellement et souvent fixé à l’aide d’un collier de serrage.

Une approche hybride judicieuse donne de bons résultats dans la pratique :

• Faites passer les câbles d'alimentation dans les goulottes inférieures.

• Faites passer les câbles de signal et de commande dans les goulottes supérieures.

• Ne mélangez jamais les câbles d'alimentation et de signal dans une même goulotte afin d'éviter les interférences électromagnétiques.

Quelle que soit la méthode choisie, veillez toujours à ce que les fils internes se terminent en haut des connecteurs et les fils externes en bas, afin que les câbles internes et externes ne se croisent jamais inutilement. Cette règle simple facilite considérablement le repérage des circuits lors de la maintenance.

Organisez les borniers à l’aide d’un étiquetage clair

Les borniers constituent l’interface entre votre armoire électrique et le monde extérieur, et un manque d’organisation à ce niveau peut être source de confusion sans fin. Chaque fil doit être identifié par une cosse numérotée à ses deux extrémités, et les numéros doivent correspondre exactement au schéma électrique. Il est préférable de consacrer des borniers spécifiques aux câbles externes plutôt que de raccorder les fils de terrain directement aux appareils, car cela simplifie considérablement le remplacement et les tests. Il est judicieux de réserver environ 20 % des emplacements de bornes comme réserves, afin de pouvoir raccorder de futurs capteurs ou actionneurs sans avoir à ajouter de nouveaux borniers.

Il est vivement recommandé de regrouper les terminaux par fonction, par exemple :

• X1 – Alimentation

• X2 – Sorties moteur et charges lourdes

• X3 – Signaux de commande et instrumentation

• X4 – Connexions de communication ou de bus de terrain

Un étiquetage clair et durable sur chaque bornier n'est pas une option, mais une nécessité pour une maintenance sûre et efficace. Privilégiez les bandes d'étiquetage imprimées plutôt que les étiquettes manuscrites, et assurez-vous qu'elles résistent à l'humidité et à l'abrasion.

Prévoir de l’espace pour une extension future

Les armoires industrielles sont rarement immuables ; de nouvelles machines, des dispositifs de sécurité supplémentaires ou des commandes modernisées nécessiteront presque certainement des circuits supplémentaires au fil du temps. Prévoir une extension dès le départ revient bien moins cher que de devoir réaménager ultérieurement une armoire trop exiguë. Pour vous préparer à l’inévitable, suivez ces quelques conseils simples :

• Laissez au moins cinq emplacements de modules vides à chaque extrémité de chaque rail DIN.

• Prévoyez au moins un emplacement libre pour un disjoncteur différentiel (MCB) à quatre pôles afin de pouvoir y installer un nouveau circuit dérivé.

• Laissez deux ou trois emplacements libres sur chaque barrette à bornes.

• Veillez à ce que les goulottes de câblage ne soient pas remplies à plus de 50 % après le câblage initial.

Cette approche avant-gardiste n’entraîne pas de surcoût significatif en termes de taille du coffret, mais elle permet d’économiser beaucoup de temps et d’argent lorsque des modifications s’avèrent nécessaires. Pensez au tableau dont vous aurez besoin dans cinq ans, et pas seulement à celui d’aujourd’hui.

Veillez à un étiquetage et à une documentation adéquats

Un tableau parfaitement câblé devient pratiquement inutile si personne ne peut en comprendre la disposition sans une longue recherche. Chaque composant doit porter une étiquette numérotée correspondant directement au schéma électrique, et cette même étiquette doit être reproduite sur le panneau arrière, à côté de l’appareil, pour permettre une identification visuelle rapide. Une copie plastifiée du schéma électrique complet doit être fixée à l’intérieur de la porte du coffret, de préférence dans une pochette en plastique étanche, afin que les techniciens puissent s’y référer sans avoir à emporter de documents imprimés séparés.

L’étiquette apposée sur la porte doit également indiquer :

• Tension nominale du tableau.

• Intensité nominale de court-circuit (SCCR).

• Charge totale maximale en ampères.

De plus, le fait de conserver une nomenclature complète avec les références de chaque appareil installé facilite grandement les réapprovisionnements et les remplacements. Une bonne documentation transforme un ensemble complexe en un équipement facile à gérer et à entretenir. Le codage couleur des fils est également une pratique utile qui complète les étiquettes.

Vérifications finales avant l’assemblage

Avant de percer des trous de montage ou de commencer à installer les composants, effectuez quelques vérifications essentielles pour éviter des erreurs coûteuses. Vérifiez que la largeur totale de tous les appareils, ajoutée à l’espace libre réservé, ne dépasse pas la longueur disponible du rail DIN. Pour les systèmes triphasés, vérifiez soigneusement l’ordre des phases afin d’éviter tout problème de rotation du moteur. Assurez-vous que la barre omnibus de neutre et la barre omnibus de terre disposent de suffisamment de bornes pour toutes les connexions, et que le conducteur de terre de protection est correctement dimensionné. Assurez-vous que votre nomenclature est complète et comporte les références correctes pour chaque pièce. Vérifiez la séparation entre les zones d’alimentation CA et de commande CC, et assurez-vous que tous les espaces de refroidissement sont respectés. Enfin, préparez tout le matériel d’étiquetage – embouts, bandes de marquage et schéma plastifié – afin de pouvoir les appliquer pendant le montage sans interrompre le déroulement des opérations. Le respect de ces vérifications simples vous évitera des heures de retouches et vous garantira un coffret de distribution fonctionnant de manière fiable pendant des années.
