Comment choisir les dispositifs de protection électrique adaptés ?

Les dispositifs de protection électrique sont des éléments essentiels de tout système électrique. Ils sont conçus pour protéger les équipements, prévenir les incendies d'origine électrique et garantir la sécurité du personnel. Le choix des dispositifs de protection appropriés exige une connaissance approfondie du système électrique, des risques potentiels et des exigences spécifiques de l'application. Cet article propose un guide complet pour vous aider à choisir les dispositifs de protection électrique adaptés.

I. Comprendre le système électrique

Avant de choisir les dispositifs de protection, il est essentiel d'analyser en détail le système électrique. Les principaux facteurs à prendre en compte sont les suivants :

1. Caractéristiques de tension et de courant : Assurez-vous que le dispositif de protection peut supporter les niveaux de tension et de courant du système.

2. Type de charge : Différentes charges (par exemple, moteurs, éclairage, systèmes CVC) ont des caractéristiques et des exigences de protection uniques.

3. Niveaux de défaut : Déterminer le courant de court-circuit maximal que le système peut subir.

4. Configuration du système : Déterminez si le système est monophasé ou triphasé, mis à la terre ou non, etc.

II. Identifier les dangers potentiels

Les systèmes électriques sont exposés à divers risques, notamment :

1. Surintensité : Courant excessif dû à des courts-circuits ou à des surcharges.

2. Surtension : Pics de tension causés par la foudre ou les surtensions de commutation.

3. Sous-tension : Conditions de basse tension pouvant endommager l'équipement.

4. Défauts à la terre : Fuite de courant vers le sol, posant des risques pour la sécurité.

5. Défauts d'arc : Arcs électriques dangereux pouvant provoquer des incendies.

La compréhension de ces risques permet de choisir les dispositifs de protection appropriés.

III. Types de dispositifs de protection électrique

Il existe plusieurs types de dispositifs de protection, chacun conçu pour répondre à des risques spécifiques :

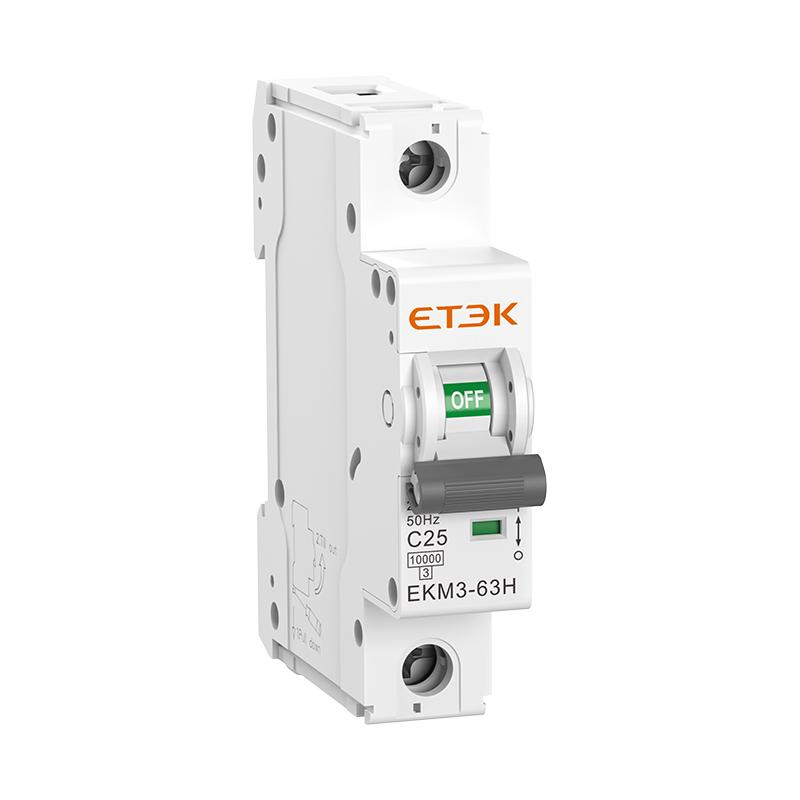

a) Disjoncteurs

Fonction : Interrompre automatiquement le flux de courant en cas de surcharge ou de court-circuit.

Types : disjoncteurs thermiques, magnétiques ou thermomagnétiques.

Critères de sélection : Faire correspondre l’intensité nominale et le pouvoir de coupure du disjoncteur aux exigences du système.

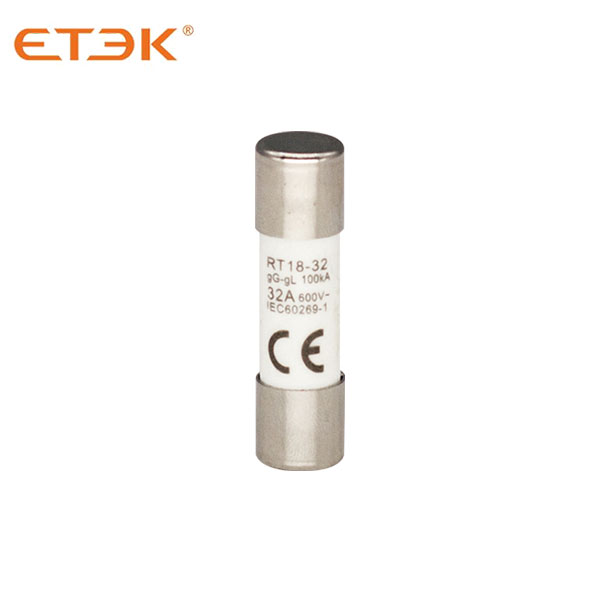

b) Fusibles

Fonction : Dispositifs sacrificiels qui fondent pour interrompre le circuit en cas de surintensité.

Types : Fusibles à action rapide, à temporisation ou à pouvoir de coupure élevé.

Critères de sélection : Choisir en fonction de l’intensité nominale, de la tension nominale et du pouvoir de coupure.

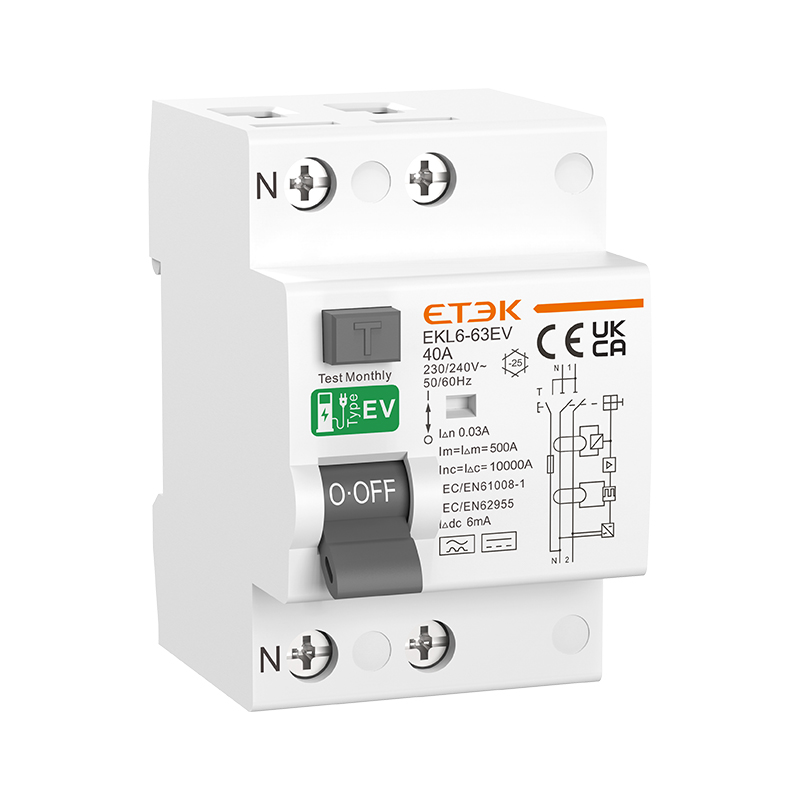

c) Dispositifs différentiels résiduels (DDR) / Disjoncteurs différentiels (DDR)

Fonction : Détecter les défauts à la terre et déconnecter le circuit pour éviter les chocs électriques.

Critères de sélection : sensibilité (généralement 30 mA pour la protection du personnel) et temps de réponse.

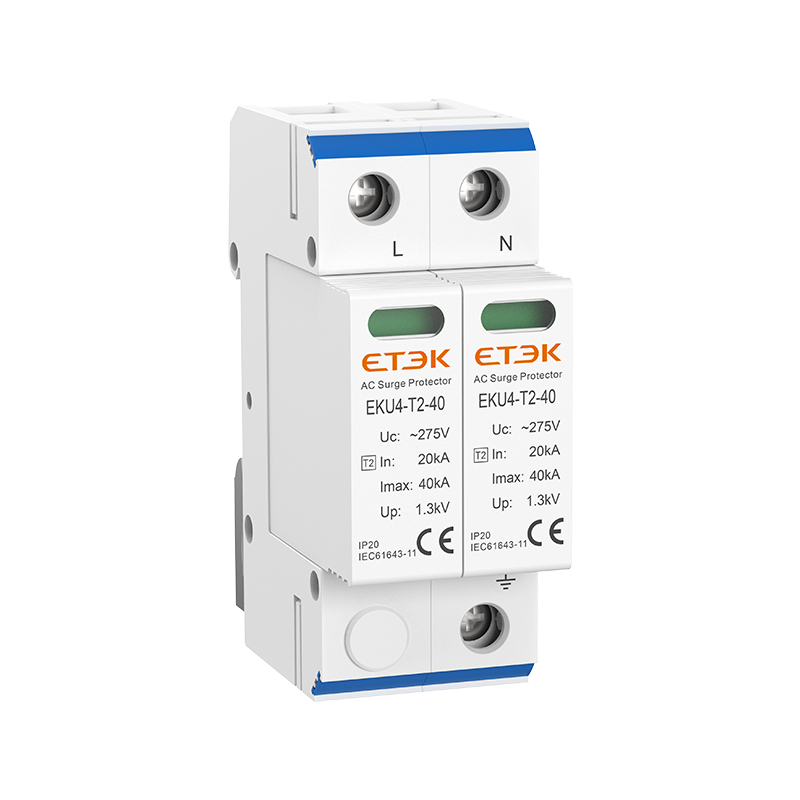

d) Dispositifs de protection contre les surtensions (DPS)

Fonction : Protéger contre les pics de tension causés par la foudre ou les surtensions de commutation.

Critères de sélection : tension nominale, capacité d’absorption d’énergie et temps de réponse.

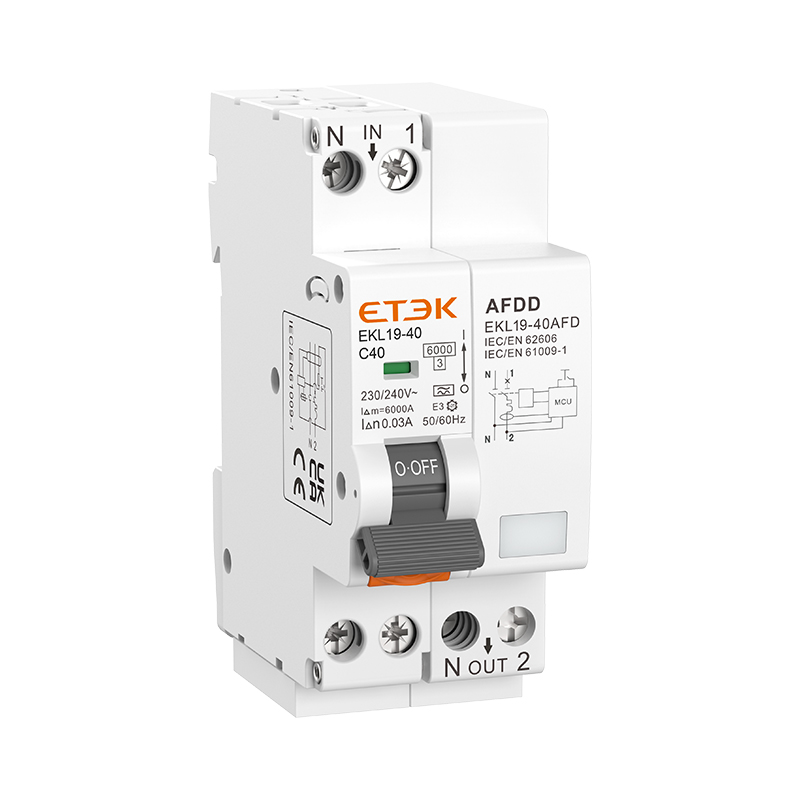

e) Disjoncteurs de circuit à défaut d'arc (AFCI)

Fonction : Détecter et interrompre les défauts d'arc électrique afin de prévenir les incendies électriques.

Critères de sélection : Compatibilité avec le type de charge et la configuration du système.

f) Relais de sous-tension et de surtension

Fonction : Surveiller les niveaux de tension et déconnecter le circuit si les seuils sont dépassés.

Critères de sélection : Points de consigne pour les conditions de sous-tension et de surtension.

IV. Examiner les normes et les réglementations

Le respect des normes industrielles et des réglementations locales est essentiel lors du choix des dispositifs de protection. Les principales normes sont les suivantes :

CEI (Commission électrotechnique internationale) : CEI 60898 pour les disjoncteurs, CEI 61009 pour les DDR.

Code national de l'électricité (NEC) : Fournit des directives pour les installations électriques aux États-Unis

UL (Underwriters Laboratories) : Certification de sécurité et de performance.

Assurez-vous que les appareils choisis répondent aux normes requises pour votre région et votre application.

Conclusion

En tant que fabricant spécialisé dans la recherche, le développement, la production et la vente d'appareils électriques basse tension, nous nous sommes toujours concentrés sur ce domaine, grâce à des systèmes de gestion de production performants et des processus de fabrication optimisés. Notre gamme de produits comprend des dispositifs de sécurité électrique pour les installations domestiques, commerciales, industrielles et similaires, notamment des disjoncteurs, des fusibles, des dispositifs différentiels résiduels (DDR), des parafoudres, des disjoncteurs de protection contre les défauts d'arc (DPD) et autres dispositifs de protection électrique, répondant ainsi aux besoins de diverses applications.

Si vous avez encore des questions concernant le choix de votre équipement de protection électrique , n'hésitez pas à nous contacter. Notre équipe technique professionnelle vous apportera une assistance en ligne pour vous aider à choisir les produits les plus adaptés et garantir ainsi le fonctionnement sûr, fiable et efficace de votre installation électrique. En nous choisissant, vous optez pour la garantie d'un professionnalisme et d'une qualité irréprochables !
