Pourquoi un disjoncteur différentiel se déclenche-t-il sans cesse ? Causes courantes constatées par les électriciens sur le terrain

Les disjoncteurs différentiels (RCCB) sont conçus pour protéger les personnes contre les chocs électriques et réduire le risque d’incendies d’origine électrique. Mais lorsqu’un RCCB se déclenche de manière répétée, cela devient rapidement bien plus qu’un simple désagrément. Dans les bâtiments commerciaux, ces déclenchements intempestifs peuvent perturber les activités, provoquer l’arrêt inopiné des équipements et entraîner des problèmes de maintenance récurrents.

Dans de nombreux cas, le problème ne vient pas du disjoncteur différentiel lui-même. Ce qui provoque généralement ces déclenchements répétés, c’est un courant de fuite quelque part dans l’installation — parfois dû à l’humidité, à une isolation endommagée, à un câblage incorrect ou simplement à un trop grand nombre d’appareils électroniques branchés sur le même circuit.

Ce guide explique les causes les plus courantes du déclenchement des disjoncteurs différentiels (RCCB) observées par les électriciens dans des installations réelles, ainsi que la marche à suivre pour y remédier étape par étape.

Comment un disjoncteur différentiel détecte-t-il un courant de fuite ?

Un disjoncteur différentiel (RCCB) fonctionne différemment d'un disjoncteur miniature (MCB) standard.

Un disjoncteur (MCB) se déclenche en cas de surcharge ou de court-circuit. Un disjoncteur différentiel (RCCB) vérifie si le courant sortant par le conducteur sous tension est égal au courant revenant par le conducteur neutre.

Dans des conditions normales :

• Courant de phase = courant de neutre

Si un courant s'échappe vers la terre par le biais d'une isolation endommagée, de l'humidité, du boîtier d'un appareil ou même d'une personne, l'équilibre est rompu. Dès que le courant de fuite dépasse le seuil du disjoncteur différentiel, celui-ci se déclenche.

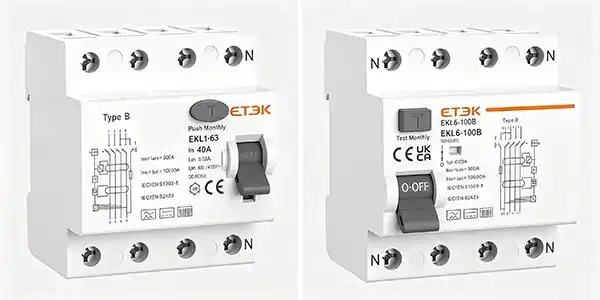

Les niveaux de difficulté habituels sont les suivants :

• 30 mA — protection individuelle contre les chocs électriques
• 100 mA ou 300 mA — protection contre les incendies et circuits secondaires

Un disjoncteur différentiel de 30 mA réagit très rapidement, car il est conçu pour protéger les personnes contre les courants de fuite dangereux.

Présence d'humidité dans les circuits extérieurs

L'une des causes les plus courantes de déclenchement intermittent d'un disjoncteur différentiel est l'infiltration d'eau.

Cela arrive souvent dans :

• Prises extérieures
• Éclairage de jardin
• Équipements de toiture
• Sectionneurs de climatisation
• Systèmes de gaines souterraines
• Circuits d'éclairage de parkings

Ce phénomène est généralement facile à repérer. Le disjoncteur se déclenche après la pluie, tôt le matin ou après un nettoyage par lavage à haute pression.

Nous avons récemment constaté ce phénomène dans le cadre d’un projet de commerce de détail où le disjoncteur différentiel ne se déclenchait qu’avant le lever du soleil. Le véritable problème s’est avéré être de la condensation à l’intérieur d’un coffret de raccordement de lampadaire. Une fois le boîtier remplacé et réétanchéifié, le problème a complètement disparu.

Même une petite quantité d’humidité peut créer un courant de fuite entre les conducteurs sous tension et la terre.

Ce qu'il faut vérifier

• Boîtes de jonction fissurées
• Entrées de gaine mal fixées
• Presse-étoupes endommagés
• Prises humides
• Bornes corrodées

Solution recommandée

Remplacez les accessoires endommagés plutôt que d'essayer de les sécher provisoirement. Pour les installations en extérieur, utilisez des boîtiers conformes aux indices de protection IP65 ou IP66 et assurez-vous de bien étanchéifier les entrées de câbles.

Solution recommandée

Remplacez les accessoires endommagés plutôt que d'essayer de les sécher provisoirement. Pour les installations en extérieur, utilisez des boîtiers conformes aux indices de protection IP65 ou IP66 et assurez-vous de bien étanchéifier les entrées de câbles.

Ce problème survient souvent après :

• Des prises supplémentaires sont installées
• Les anciens circuits sont modifiés
• Des tableaux électriques provisoires sont raccordés
• Les circuits d'éclairage sont prolongés

Dans les bâtiments anciens, le partage du câble neutre est également courant.

Signes d'un défaut neutre-terre

• Le disjoncteur différentiel se déclenche alors qu'il n'y a pratiquement aucune charge connectée
• Le déclenchement semble aléatoire
• Le disjoncteur se déclenche parfois immédiatement après avoir été réarmé

Comment les électriciens procèdent généralement pour le tester

Débranchez les charges et mesurez la résistance entre le neutre et la terre du côté des charges. Une résistance très faible indique généralement une connexion indésirable quelque part dans le circuit.

Le défaut peut être caché à l'intérieur :

• Boîtes de dérivation
• Luminaires métalliques
• Rallonges électriques endommagées
• Tableaux de distribution anciens

Courant de fuite cumulé trop élevé

Les bâtiments modernes abritent un grand nombre d’appareils électroniques. Même lorsque tout fonctionne normalement, ces appareils génèrent tout de même de faibles courants de fuite.

Les ordinateurs, les drivers LED, les onduleurs, les imprimantes, les variateurs de fréquence et les chargeurs de véhicules électriques sont tous équipés de filtres EMI. Ces filtres laissent intentionnellement s’échapper une faible quantité de courant vers la terre.

Un appareil peut ne laisser s'échapper que 1 mA, voire moins. Mais lorsque des dizaines d'appareils partagent le même disjoncteur différentiel, le courant de fuite total peut devenir suffisamment élevé pour provoquer des déclenchements intempestifs.

Ce phénomène est extrêmement courant dans :

• Bureaux
• Salles de données
• Magasins
• Pupitres de commande
• Bâtiments équipés de grands systèmes d'éclairage à LED

Nous avons constaté que des circuits de bureau ne présentant aucun défaut réel pouvaient tout de même atteindre un courant de fuite supérieur à 20 mA en fonctionnement normal.

Sur un disjoncteur différentiel de 30 mA, cela ne laisse qu’une marge très réduite.

Comment le vérifier

Utilisez une pince ampèremétrique de fuite autour des conducteurs sous tension et du neutre à la fois. La valeur affichée correspond au courant résiduel réel circulant vers la terre.

Solutions possibles

• Répartir la charge sur plusieurs disjoncteurs différentiels
• Séparer les circuits d'éclairage et les circuits de prises
• Remplacer les anciens blocs d'alimentation
• Utiliser des disjoncteurs différentiels à temporisation lorsque cela est autorisé
• Choisir le type de disjoncteur différentiel adapté aux applications VFD ou VE

Les appareils de type standard fonctionnant en courant alternatif ne sont pas toujours adaptés aux circuits comportant des composantes en courant continu ou des courants de fuite à haute fréquence.

Les appareils défectueux peuvent continuer à présenter des fuites de courant même lorsqu'ils sont éteints

Cela surprend de nombreux gestionnaires d'immeubles.

Certains appareils continuent de présenter des fuites de courant même lorsque l'interrupteur situé sur le panneau avant est en position « arrêt ». Les filtres et condensateurs internes peuvent rester connectés au réseau d'alimentation tant que la prise n'est pas physiquement débranchée.

Les appareils plus anciens sont particulièrement souvent à l'origine de fuites de faible intensité.

En voici quelques exemples typiques :

• Distributeurs d'eau
• Machines à café
• Anciens onduleurs
• Équipements de réfrigération
• Drivers LED endommagés

Si le disjoncteur différentiel se déclenche de manière aléatoire pendant la nuit, débrancher un à un les appareils non indispensables est souvent le moyen le plus rapide d'identifier la source du problème.

La longueur des câbles peut également jouer un rôle

Les longues longueurs de câbles génèrent naturellement un courant de fuite capacitif.

Dans les entrepôts, les usines et les installations en extérieur dotées de longues lignes d'alimentation, le courant de fuite des câbles peut à lui seul atteindre plusieurs milliampères avant même que le moindre équipement ne soit raccordé.

Ce phénomène devient plus perceptible lorsque :

• Le tracé des câbles est souterrain
• Plusieurs circuits parallèles sont regroupés
• Le taux d'humidité est élevé
• L'isolation ancienne se détériore

Pour les bâtiments isolés ou les sous-circuits de grande longueur, les électriciens installent parfois des disjoncteurs différentiels (RCCB) plus près de la charge plutôt qu'au niveau du point de distribution principal.

Une méthode simple de dépannage utilisée par les électriciens

Face à des déclenchements répétés du disjoncteur différentiel, les électriciens expérimentés évitent généralement de se livrer à des conjectures. Une approche structurée permet de gagner du temps.

Débranchez toutes les charges en aval

Réenclenchez le disjoncteur différentiel après avoir isolé tous les circuits dérivés.

• Si le disjoncteur se déclenche à nouveau, le problème est probablement lié au câblage.
• Si le disjoncteur reste enclenché, reconnectez les circuits un par un.

Rétablissez les circuits progressivement

Attendez quelques secondes après avoir rétabli chaque circuit. Certains défauts de fuite mettent du temps à se stabiliser.

Le circuit à l'origine du déclenchement devient le principal suspect.

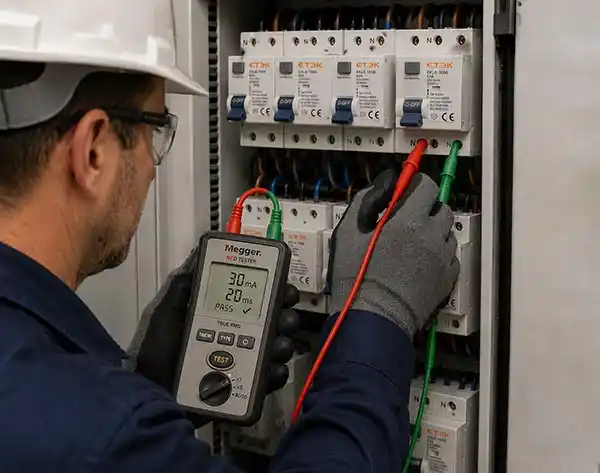

Mesurer le courant de fuite réel

Une pince ampèremétrique de mesure des fuites est bien plus fiable que des suppositions.

Mesurer :

• Consommation en fonctionnement normal
• Consommation au démarrage
• Consommation en veille

Si le courant de fuite continu est déjà proche du seuil de déclenchement du disjoncteur différentiel, même de légères variations d'humidité ou de fonctionnement des équipements peuvent provoquer des déclenchements intempestifs.

Prévenir les futurs problèmes liés aux disjoncteurs différentiels

La maintenance préventive réduit considérablement les arrêts imprévus.

Pour les installations commerciales, les électriciens recommandent généralement :

Tous les quelques mois

• Vérifiez que les connexions des bornes de neutre ne sont pas desserrées
• Vérifiez que les boîtiers extérieurs ne présentent pas de traces d'humidité
• Recherchez des signes de surchauffe

Chaque année

• Effectuer des tests de résistance d'isolement
• Répertorier les circuits présentant une baisse des valeurs d'isolement
• Vérifier le courant de fuite sur les circuits électroniques soumis à de fortes charges

Lors de la planification de nouvelles installations, il est également important de ne pas surcharger un seul disjoncteur différentiel avec un trop grand nombre d'appareils électroniques.

Dans les bâtiments comprenant :

• Onduleurs solaires
• Chargeurs pour véhicules électriques
• Systèmes UPS
• Variateurs de fréquence

Le choix du type de disjoncteur différentiel adapté revêt une importance cruciale. Les appareils standard peuvent ne pas réagir correctement à des courants de fuite continus réguliers ou à des courants résiduels à haute fréquence.

Quand le disjoncteur différentiel lui-même est à l'origine du problème

Il arrive parfois que le disjoncteur lui-même soit tout simplement usé.

Les disjoncteurs différentiels plus anciens peuvent présenter des fuites internes ou des caractéristiques de déclenchement instables après des années d'exposition à :

• Chaleur
• Humidité
• Surtensions
• Contraintes électriques

Si le disjoncteur différentiel se déclenche alors que toutes les charges sont déconnectées, les électriciens commencent généralement par vérifier s'il faut le remplacer avant de rechercher d'éventuels défauts plus profonds au niveau du câblage.

Conclusion

La plupart des problèmes de déclenchement des disjoncteurs différentiels (RCCB) proviennent d'un nombre relativement restreint de causes :

• Infiltration d'humidité
• Défauts de mise à la terre neutre
• Fuites combinées provenant de plusieurs appareils
• Vieillissement des équipements
• Rupture d'isolation

L'essentiel est de procéder à un dépannage systématique plutôt que de remplacer des composants au hasard.

Dans de nombreux cas, le véritable problème n'est pas du tout un disjoncteur différentiel défectueux, mais une installation dans laquelle un courant de fuite s'est progressivement accumulé au fil du temps.

Lorsque les installations comprennent des bornes de recharge pour véhicules électriques, des systèmes solaires, des variateurs de fréquence ou des charges mixtes CA/CC, le choix du type de disjoncteur différentiel approprié est tout aussi important que la détection du défaut lui-même.
