Prévention des défaillances des dispositifs de protection contre les surtensions lors des orages estivaux

Les orages estivaux n'apportent pas seulement de la pluie et du vent : ils s'accompagnent de coups de foudre capables de détruire des équipements coûteux en quelques millisecondes. Pourtant, de nombreux responsables d'installations ne se rendent compte que trop tard que leurs dispositifs de protection contre les surtensions (SPD) étaient déjà hors service avant même que le premier coup de foudre ne frappe. Contrairement aux disjoncteurs, qui se déclenchent en émettant un signal clair, les SPD se détériorent silencieusement. Au moment où vous en avez besoin, ils peuvent ne plus offrir aucune protection.

Cet article propose un cadre pratique et concret pour prévenir les défaillances des SPD avant l'arrivée de la saison des orages estivaux.

Le problème caché : les SPD se détériorent sans prévenir

Au cœur de la plupart des SPD se trouve une varistance à oxyde métallique (MOV). Lorsqu’une surtension se produit, la MOV absorbe l’énergie excédentaire et limite la tension à un niveau sûr. Mais chaque événement d’absorption provoque des dommages microscopiques. Au fil du temps, l’effet cumulatif des surtensions répétées — même minimes — dégrade les caractéristiques non linéaires du MOV.

Cette dégradation se traduit par une diminution progressive de la résistance d’isolement et une augmentation du courant de fuite résistif. À mesure que le courant de fuite augmente, la température interne augmente également. Si rien n’est fait, la MOV peut surchauffer au point de prendre feu.

La plupart des SPD modernes intègrent un déconnecteur thermique — un mécanisme de sécurité qui sépare physiquement le MOV du circuit lorsqu’une température critique est dépassée. Une fois que ce déconnecteur se déclenche, le SPD n’assure plus aucune protection.

Le hic : Le disconnecteur thermique ne déclenche pas d’alarme. Il ne fait pas sauter de disjoncteur. Il se contente de faire passer une petite fenêtre du vert au rouge — un détail qui passe facilement inaperçu lors d’un service chargé.

Indicateur visuel – Que signifie réellement la couleur de la fenêtre ?

La fenêtre d'indication d'état est le moyen le plus simple d'évaluer l'état de fonctionnement d'un SPD. Presque tous les SPD modernes dotés d'un indicateur d'état utilisent ce code visuel :

Certains SPD avancés sont équipés d’un disjoncteur thermique à deux niveaux. Le premier niveau s’active à une température plus basse, déclenchant un voyant jaune ou une alarme à distance tout en maintenant l’appareil en état de fonctionnement. Cela permet aux équipes de maintenance d’être prévenues à l’avance afin de commander des pièces de rechange avant qu’une panne complète ne survienne. Le deuxième niveau déconnecte complètement l’appareil et fait passer le voyant au rouge.

Une erreur critique commise par de nombreuses équipes de maintenance : lorsque le dispositif de protection contre les surintensités en amont (disjoncteur différentiel ou fusible) se déclenche, elles se contentent de le réenclencher sans vérifier le module SPD lui-même. Si le SPD a atteint sa fin de vie, le simple remplacement du disjoncteur laisse le système sans protection et crée un risque d’incendie.

Vérification de l'état d'un SPD sans outils spécifiques

Bien que les testeurs SPD dédiés offrent les diagnostics les plus précis, un multimètre numérique standard permet de détecter les modes de défaillance de base.

Procédure :

1. Coupez l'alimentation du circuit SPD et déchargez toute énergie stockée

2. Réglez le multimètre sur le mode résistance (Ω)

3. Mesurez la résistance entre la phase (L) et le neutre (N)

4. Mesurez la résistance entre la phase (L) et la terre (PE)

Que signifient ces résultats ? :

Consigne de sécurité : N'effectuez les mesures de résistance que lorsque le circuit est hors tension. Ne tentez pas de mesurer la résistance sur un équipement sous tension.

Facteurs environnementaux accélérant le vieillissement des SPD

Comprendre ce qui réduit la durée de vie des SPD permet de hiérarchiser les inspections et les remplacements.

Haute température

La chaleur est l’ennemie des MOV. Les varistances installées dans des coffrets de distribution où la température ambiante dépasse 50 °C voient leur durée de vie considérablement réduite. Des études confirment que le courant de fuite augmente et que la résistance d’isolement diminue à mesure que la tension et la température ambiante augmentent. Pour les applications à une température ambiante supérieure à 85 °C, les valeurs nominales de courant de surtension et d’énergie doivent être considérablement réduites.

Surtension continue

Lorsque la tension du réseau dépasse de manière constante la tension maximale de fonctionnement continu (Uc) du SPD — par exemple, 250 V en continu sur un dispositif nominal de 230 V —, le MOV reste dans un état de conduction continue. Cela génère un excès de chaleur, déclenche prématurément le sectionneur thermique et fait passer l’indicateur au rouge. Les surtensions temporaires (TOV) sont une cause majeure de dégradation des MOV et de leur défaillance éventuelle.

Distorsion harmonique

Les charges non linéaires introduisent une distorsion harmonique dans le réseau électrique. Des études montrent que l’exposition aux harmoniques peut accélérer le vieillissement des varistances jusqu’à 41 fois par rapport à des conditions sinusoïdales pures. Les installations présentant un niveau d’harmoniques important doivent inspecter leurs SPD plus fréquemment.

Calendrier de remplacement préventif en fonction de l'exposition

Les SPD ont une durée de vie limitée. Selon la norme CEI 61508-2, leur durée de vie utile est généralement comprise entre 8 et 12 ans, mais celle-ci diminue considérablement lorsque les composants fonctionnent à des niveaux proches de leurs limites techniques. Le tableau ci-dessous fournit des recommandations de remplacement adaptées à chaque site :

Il est recommandé de procéder à une inspection régulière tous les 2 à 5 ans dans tous les environnements. Les SPD équipés d'un indicateur d'état doivent être remplacés immédiatement lorsque celui-ci s'allume en rouge.

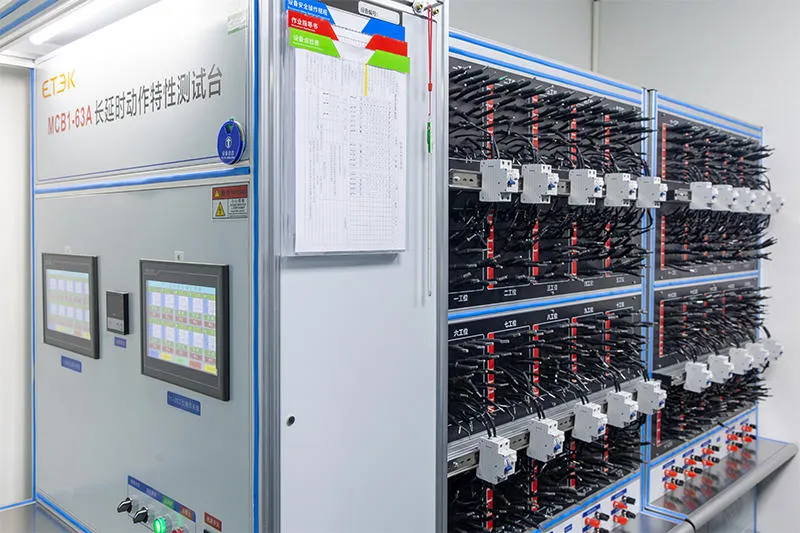

Liste de contrôle avant la tempête à l'intention des responsables d'installations

Remplissez cette liste de contrôle avant le début de la saison estivale des orages :

Inspection visuelle — Vérifiez la fenêtre d’indicateur d’état de chaque SPD de l’installation. Vert = OK. Rouge ou jaune = intervention requise.

Vérification de la date d’installation — Notez la date d’installation de chaque SPD. Déterminez s’il a dépassé le cycle de remplacement recommandé pour son environnement.

Vérification de la protection contre les surintensités — Vérifiez que les disjoncteurs différentiels (MCB) ou les fusibles en amont ne se sont pas déclenchés. Si c’est le cas, cherchez la cause — ne vous contentez pas de les réenclencher.

Test de résistance de mise à la terre — Mesurez la résistance de mise à la terre. Pour les installations commerciales et industrielles, celle-ci doit être ≤ 4 Ω. Une résistance plus élevée empêche le SPD de dériver efficacement l’énergie de surtension vers la terre.

Inspection visuelle — Recherchez des fissures, des traces de brûlure, une décoloration ou des traces d’infiltration d’humidité sur les boîtiers des SPD.

Vérification du couple de serrage des bornes — Vérifiez que toutes les connexions sont bien serrées. Des bornes desserrées génèrent de la chaleur et augmentent la résistance.

Tenez un registre — Notez les dates d’inspection, les résultats des tests et les remplacements. Cela facilite la planification budgétaire et atteste de votre diligence raisonnable à des fins d’assurance ou de conformité.

Foire aux questions sur la maintenance des SPD

Q : Dois-je remplacer le SPD après chaque coup de foudre ?

Pas nécessairement. Un coup de foudre direct détruit généralement le SPD. Mais une surtension induite indirectement peut ne pas être fatale. Utilisez l’indicateur visuel comme guide principal. Si la fenêtre est toujours verte, le SPD reste fonctionnel.

Q : Puis-je monter deux SPD en parallèle à des fins de redondance ?

Ce n’est généralement pas recommandé. Le vieillissement est rarement synchronisé entre deux appareils. L’un peut se détériorer plus rapidement, ce qui soumet l’autre à une charge excessive et peut entraîner des modes de défaillance imprévisibles. Utilisez plutôt un seul modèle de grande capacité, correctement dimensionné.

Q : Que signifient les termes « Type 1 » et « Type 2 » en matière de remplacement ?

Les SPD de Type 1 gèrent les surtensions à haute énergie. Les SPD de Type 2 gèrent l’énergie résiduelle. Les deux types subissent un vieillissement et nécessitent la même fréquence d’inspection. L’indicateur de remplacement fonctionne de manière identique, quel que soit le type.

Q : Puis-je me contenter de remplacer le MOV à l’intérieur du SPD ?

La plupart des modules SPD enfichables modernes sont conçus pour un remplacement du module entier, et non pour une réparation au niveau des composants. Le remplacement de MOV individuels n’est pas recommandé, sauf si vous disposez d’une formation spécifique et d’un équipement de test permettant de vérifier le bon fonctionnement par la suite.

Mesures à prendre immédiatement lorsque le voyant du SPD s'allume en rouge

Si vous constatez qu'un voyant est rouge lors de votre inspection avant l'orage :

1. Mettez hors tension le circuit du SPD

2. Retirez le module défectueux

3. Installez un nouveau module présentant des caractéristiques techniques identiques

4. Si aucune pièce de rechange n’est disponible, retirez complètement le SPD défectueux et commandez immédiatement un remplacement. Le fonctionnement avec un SPD dont le voyant est rouge n’offre aucune protection — son retrait permet au moins d’éliminer le risque d’incendie

Conclusion

Les SPD ne sont pas des dispositifs que l'on « installe et oublie ». Ce sont des composants consommables dotés d'une durée de vie limitée, et leur défaillance passe inaperçue jusqu'à ce qu'il soit trop tard. Une inspection de 30 minutes avant l’arrivée d’un orage peut éviter des dommages matériels s’élevant à plusieurs centaines de milliers et plusieurs jours d’arrêt imprévu. Intégrez l’inspection des SPD à votre programme d’entretien saisonnier : vos équipements en dépendent.
