Commande moteur optimisée pour démarreur étoile-triangle avec protection intégrée

La série EKS1 est un démarreur étoile-triangle compact et intégré, conçu pour les moteurs asynchrones triphasés à cage d'écureuil. Elle combine contacteur, contrôleur intelligent et contacts auxiliaires en une seule unité afin de minimiser le courant d'appel, de protéger le réseau et de simplifier l'installation. Disponible en versions automatique, de secours mécanique et multifonction pour s'adapter à diverses applications industrielles.

Caractéristiques

• Large gamme d'applications : Convient aux réseaux AC 50/60 Hz, 380/400 V, pour la commande de moteurs jusqu'à 185 kW.

• Modèles fonctionnels multiples :

  • EKS1 (Automatique) : Commutation étoile-triangle automatique standard.

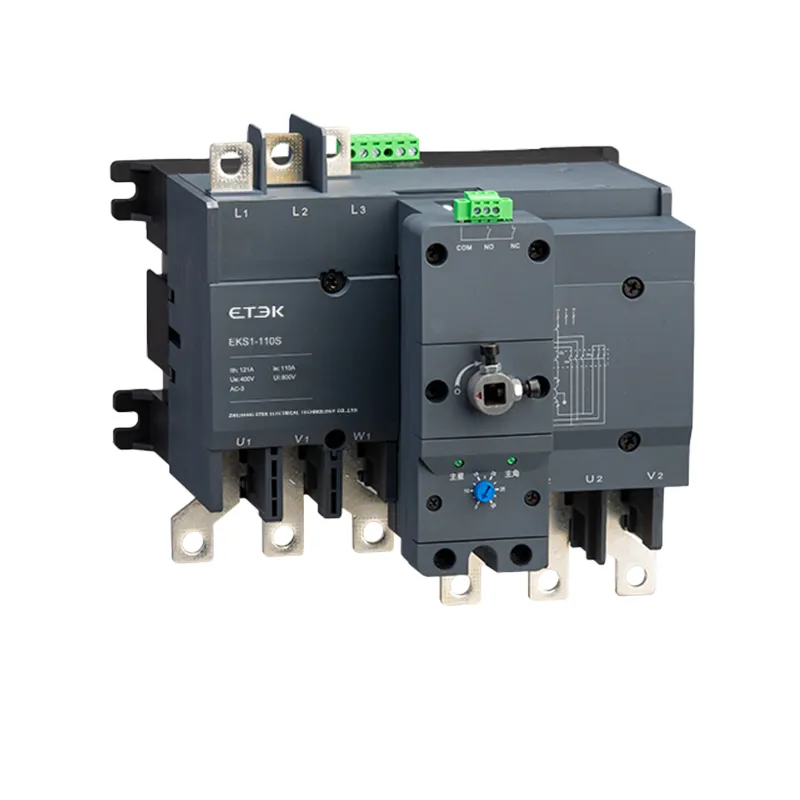

  • EKS1-S (Urgence mécanique) : Comprend une commande manuelle pour les applications critiques.

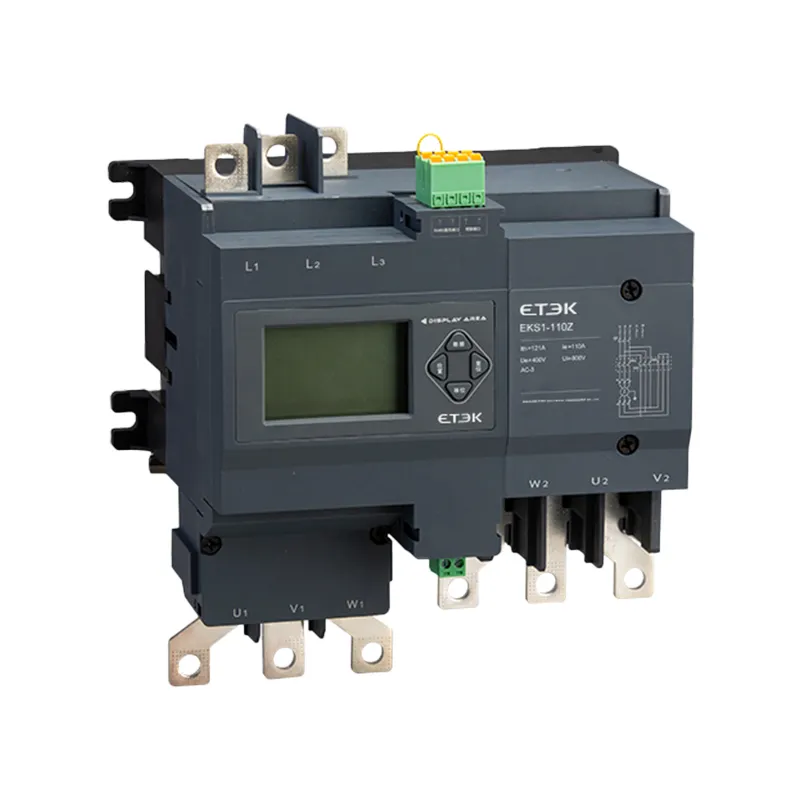

  • EKS1-Z (Multifonction) : Offre une protection complète, un affichage de l'état et une communication IoT.

• Suite de protection complète : Inclut une protection contre les surcharges, le rotor bloqué, la perte de phase, le déséquilibre triphasé et les surtensions/sous-tensions.

• Interface conviviale : affichage des défauts, alarmes de défaut et indicateurs d’état pour un diagnostic facile.

• Construction robuste : Conçue pour une longue durée de vie mécanique et électrique, assurant une durabilité dans les environnements industriels exigeants.

• Installation flexible : montage par vis avec marquage clair des bornes pour une connexion simple.

Avantages

• Conception compacte et intégrée : 1/3 plus petit que les démarreurs traditionnels, réduisant ainsi l’espace et les coûts d’installation.

• Fonctionnalités tout-en-un : combine démarrage étoile-triangle, double vitesse, réversibilité, protection contre les surcharges et les défauts.

• Contrôle intelligent et automatisation : séquencement étoile-triangle précis et programmable pour des performances moteur optimales.

• Protection complète : Dispositifs de protection intégrés contre la perte de phase, le déséquilibre, la surcharge, la surtension/sous-tension et les courts-circuits.

• Compatible IoT : Données et surveillance en temps réel via la connectivité IoT pour des opérations intelligentes et une maintenance prédictive.

• Installation facile : L'élimination des câblages complexes et des composants multiples simplifie le déploiement.

• Modèles multiples : démarreurs électriques, mécaniques de secours et multifonctionnels pour s’adapter à diverses applications.

FAQ

Q1 : Quel est le principal avantage du démarrage étoile-delta ?
A1 : Il réduit le courant et le couple de démarrage, diminuant ainsi la contrainte sur les moteurs et minimisant les chutes de tension sur le réseau électrique.

Q2 : Quand dois-je choisir le type d'urgence mécanique (EKS1-S) ?
A2 : Pour les applications critiques (par exemple, les pompes à incendie) où un démarrage manuel direct est requis si des défauts de ligne de signal/commande empêchent un démarrage automatique ou manuel normal.

Q3 : Qu’apporte le type multifonction (EKS1-Z) ?
A3 : Il prend en charge la commande de moteur à double vitesse et réversible et offre des options de protection et de communication améliorées pour la surveillance.

Q4 : Comment dimensionner le démarreur ?
A4 : Sélectionnez le courant nominal en fonction du courant AC-3 du moteur et des conditions d'application ; assurez-vous que Ue=380/400 V et que la fréquence corresponde ; choisissez la taille du châssis et les protections en conséquence.

Q5 : Quelles options de tension de commande sont disponibles ?
A5 : Tensions de commande de 220 V et 230 V.

Caractéristiques techniques

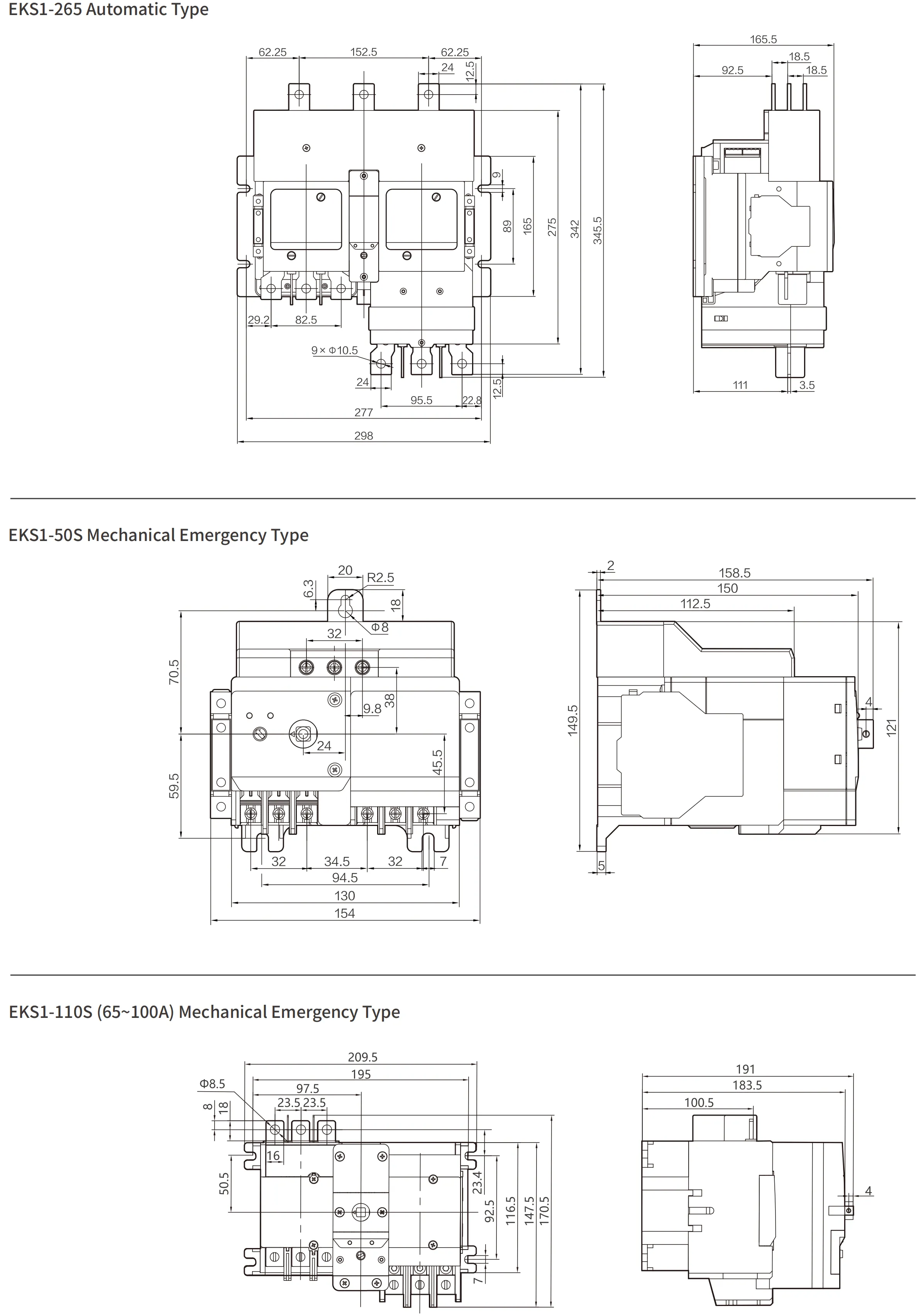

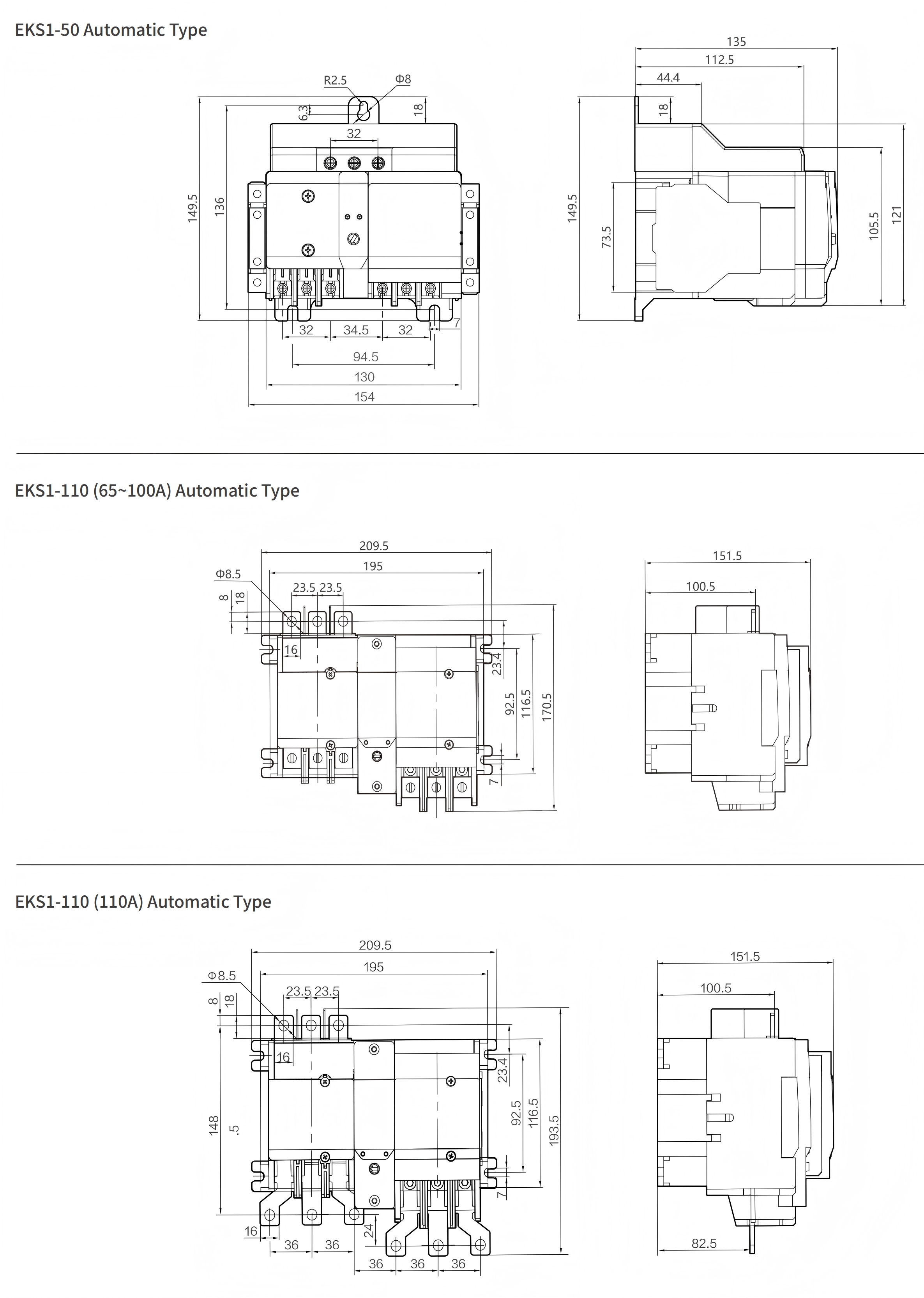

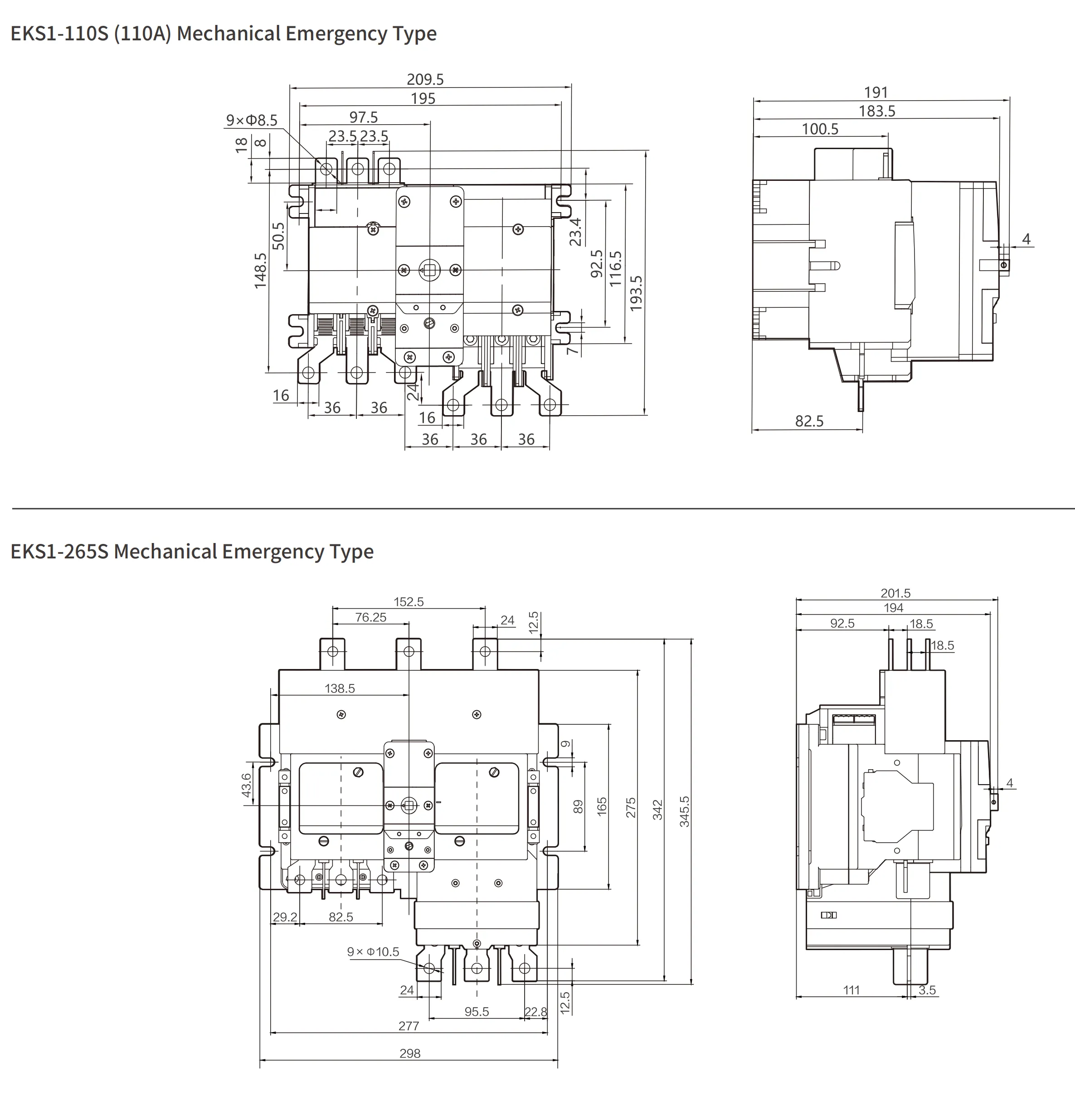

Dimensions
