Dépannage des déclenchements intempestifs des dispositifs de protection contre les défauts d'arc dans les immeubles de bureaux

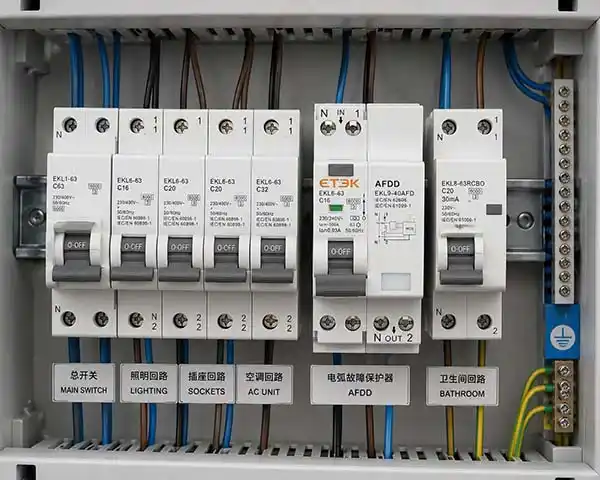

Vous êtes à mi-parcours de votre journée de travail lorsque le téléphone se met à sonner. Trois appels en cinq minutes. Tout le quatrième étage est privé d’électricité : les ordinateurs sont hors service, les téléphones VoIP ne fonctionnent plus, et l’équipe financière est en plein milieu d’un tableur. Vous vous rendez à la salle électrique et constatez que le disjoncteur AFDD s’est déclenché. Encore une fois. Aucun défaut visible. Aucune odeur de brûlé. Aucune surcharge. Juste un déclenchement silencieux et inexpliqué qui a coûté une heure de productivité à 45 personnes.

Ce scénario se répète dans les immeubles de bureaux du monde entier. Les dispositifs de détection de défauts d’arc (AFDD) sont des composants de sécurité essentiels : ils détectent les arcs électriques dangereux susceptibles de provoquer des incendies. Mais lorsqu’ils se déclenchent sans qu’il y ait de véritable danger, cela entraîne des temps d’arrêt, la frustration des occupants et des interventions techniques coûteuses.

Selon les données de terrain recueillies auprès d’électriciens agréés, cinq causes spécifiques sont à l’origine de plus de 90 % des déclenchements d’AFDD. Cet article se concentre sur l’environnement des immeubles de bureaux et passe en revue chacune de ces causes, en expliquant précisément comment y remédier.

Première règle : faire la distinction entre un arc électrique réel et un bruit électrique

Avant de toucher tout câblage, vous devez comprendre ce que votre AFDD détecte réellement.

Les AFDD ne mesurent pas l'intensité du courant comme les disjoncteurs différentiels traditionnels. Ils analysent plutôt les perturbations de la forme d'onde sur le circuit électrique. Lorsqu'un véritable défaut d'arc se produit, la forme d'onde du courant devient irrégulière en raison d'interruptions et de réamorçages rapides au sein du conducteur. C'est ces perturbations que la technologie AFDD est conçue pour détecter.

Les véritables défauts d'arc se manifestent généralement par :

• Formes d'onde stables et soutenues

• Caractéristiques de fréquence spécifiques

• Comportement irrégulier et intermittent

Le bruit électrique généré par le matériel de bureau courant montre que :

• Bruit de commutation prévisible et répétitif

• Pics haute fréquence provenant des balais de moteur ou des alimentations électriques

• Phénomènes qui ressemblent à des arcs électriques mais qui sont inoffensifs

Les AFDD modernes intègrent des algorithmes de filtrage sophistiqués et de nombreux fabricants tiennent à jour une « liste blanche » des formes d'onde caractéristiques des appareils connus afin de réduire les déclenchements intempestifs. Certains appareils récents prennent même en charge les mises à jour du micrologiciel afin d'améliorer la détection au fil du temps. Cependant, dans des cas extrêmes — notamment avec des équipements anciens ou des charges complexes —, des faux positifs peuvent encore se produire.

Première étape de diagnostic : notez l'heure exacte de chaque incident et recoupez ces informations avec l'activité du bâtiment. Cela se produit-il tous les jours à 9 h 05 ? C'est peut-être à ce moment-là que l'équipe de nettoyage commence à passer l'aspirateur. Cela se produit-il lorsque le variateur d'intensité de la salle de réunion est réglé ? Cela pourrait indiquer des problèmes de compatibilité avec l'éclairage.

Aspirateurs et outils électriques sur le même circuit

Il s'agit de la cause la plus fréquente de déclenchements intempestifs des disjoncteurs AFDD dans les immeubles de bureaux.

Les aspirateurs, les polisseuses de sol et les outils électriques équipés de moteurs à balais génèrent des étincelles au niveau des balais de carbone lors de leur fonctionnement normal. Ces étincelles produisent des signatures électriques qui ressemblent fortement à des défauts d'arc en parallèle. Le commutateur de ces moteurs — en particulier sur les équipements d’entrée de gamme — génère de nombreux arcs électriques pendant leur utilisation. Parmi les autres causes courantes, on peut citer les perceuses électriques, les mixeurs et tout appareil équipé d’un moteur à balais.

La solution

• Désignez séparément les circuits des prises destinées au nettoyage et protégez-les uniquement avec des disjoncteurs différentiels à courant résiduel (RCBO) — et non avec des disjoncteurs AFDD. Cela permet d’isoler le bruit des aspirateurs des circuits des équipements de bureau sensibles.
• Apposez une étiquette « Pas d’aspirateur » sur certaines prises et demandez au personnel de nettoyage d’utiliser des prises dédiées non protégées par un AFDD. Déplacez les outils à haut risque vers des circuits dédiés non protégés par un AFDD lorsque la réglementation locale le permet.
• Si la séparation n’est pas possible, testez les appareils un par un pour isoler précisément celui qui provoque le déclenchement, puis envisagez de remplacer les anciens aspirateurs par des modèles plus récents conformes aux normes CEM modernes.

Fil neutre mal serré dans une boîte de dérivation

Les mauvaises connexions constituent un danger caché que les disjoncteurs AFDD sont spécialement conçus pour détecter. Mais toutes les connexions mal serrées ne provoquent pas nécessairement un arc électrique dangereux : certaines génèrent simplement des étincelles mineures que l’AFDD interprète comme un défaut.

Une borne de neutre desserrée dans une boîte de dérivation, une prise ou un tableau de distribution génère une résistance, de la chaleur et des arcs électriques indésirables. Les variations de température dues aux cycles quotidiens de chauffage et de refroidissement provoquent la dilatation et la contraction des fils, ce qui entraîne un desserrage progressif des vis des bornes au fil du temps. Ce phénomène est particulièrement fréquent dans les bâtiments anciens ayant fait l’objet de rénovations.

Dans les circuits à plusieurs fils où les conducteurs neutres sont partagés, des raccordements incorrects peuvent créer des déséquilibres de courant que les AFDD interprètent comme des conditions de défaut.

La solution

• Une fois l'alimentation principale coupée, vérifiez systématiquement chaque borne de neutre du circuit concerné : boîtes de dérivation, prises de courant, luminaires et tableau de distribution lui-même.
• Serrez toutes les bornes au couple spécifié par le fabricant. Les vis desserrées sont souvent invisibles à l’œil nu.
• Utilisez une caméra thermique pour scanner le circuit sous charge. Les anomalies de température permettent de localiser précisément l’endroit où se produit une résistance — et donc un arc électrique. Portez une attention particulière aux barres de neutre dans les tableaux de distribution.

Avertissement critique : Si l'AFDD/RCBO se déclenche à nouveau après le resserrage, débranchez tous les appareils et testez le circuit nu. S'il se déclenche encore, il se peut qu'il s'agisse d'un véritable défaut de câblage nécessitant l'intervention d'un professionnel.

Chevauchement entre la terre et le neutre en aval de l’AFDD

Il s’agit d’une erreur de câblage qui provoque un partage de courant entre les voies du neutre et de la terre.

Des connexions neutre-terre incorrectes en aval de l’AFDD — fréquentes dans les anciens luminaires, certains équipements électroniques ou les modifications mal réalisées — créent des chemins de courant anormaux. L’AFDD interprète cela comme un déséquilibre ou une forme d’onde irrégulière et se déclenche.

Le problème est particulièrement fréquent dans :

• Bâtiments anciens présentant des normes de câblage hétérogènes

• Installations d'éclairage LED modernisées dont les drivers ne sont pas correctement mis à la terre

• Circuits dont les neutres sont partagés entre plusieurs phases

The Fix

La règle d'or : Le neutre (N) et la terre de protection (PE) ne doivent être raccordés qu'au tableau de distribution principal—jamais en aval.

• Vérifiez la présence d'une liaison N-PE sur chaque boîte de dérivation, chaque luminaire et chaque prise du circuit concerné.
• Séparez tous les conducteurs N et PE. Ils doivent rester isolés sur l’ensemble du circuit.
• Vérifiez que les fils de phase et de neutre entrants et sortants au niveau des bornes de l’AFDD sont correctement raccordés conformément au marquage du produit. Les connexions croisées entre L et N constituent une erreur d’installation étonnamment courante.

Variateurs et ballasts électroniques

L'éclairage moderne des bureaux est une source majeure de bruit électrique susceptible de perturber les AFDD.

Les variateurs à TRIAC produisent des pointes de dv/dt élevées — des variations rapides de tension qui se produisent lorsque le variateur découpe la forme d’onde du courant alternatif. Ces transitions brusques peuvent ressembler à des signatures de défaut d’arc pour les algorithmes de détection sensibles.

Les ballasts électroniques pour l’éclairage fluorescent et les alimentations à découpage des drivers LED génèrent un bruit de commutation à haute fréquence. Bien que ce bruit soit généralement prévisible et répétitif, les ballasts anciens ou de mauvaise qualité peuvent produire des signaux irréguliers qui déclenchent de faux déclenchements.

Le problème s’aggrave lorsque plusieurs variateurs ou ballasts électroniques sont raccordés sur le même circuit : le bruit cumulé peut faire dépasser le seuil de l’AFDD.

La solution

• Remplacez les variateurs standard par des variateurs compatibles AFDD spécifiquement testés selon la norme CEI 62026 pour éviter tout déclenchement intempestif. Certains fabricants proposent des variateurs conçus pour minimiser le bruit à haute fréquence.
• Dans la mesure du possible, excluez totalement les circuits d’éclairage de la protection par AFDD et réservez les AFDD aux circuits de prises de courant alimentant des équipements sensibles.
• Séparez les circuits des variateurs des autres charges. Un sous-tableau dédié à l’éclairage, doté de sa propre protection, permet aux variateurs de fonctionner sans affecter les circuits des équipements de bureau.
• Remplacez les anciens ballasts électroniques et drivers LED par des modèles modernes dotés d’un meilleur filtrage des interférences électromagnétiques.

L'unité AFDD elle-même est endommagée

Parfois, l'AFDD ne se déclenche pas par erreur : il est défectueux.

La sensibilité des capteurs internes peut varier avec le temps, en particulier après :

• Coups de foudre ou surtensions transitoires

• Dégradation des composants due au vieillissement

• Défauts de fabrication

Un AFDD endommagé peut se déclencher de manière imprévisible ou ne pas détecter des arcs réels. L'électronique interne de l'appareil — qui est essentiellement un petit ordinateur surveillant les formes d'onde — peut présenter des défauts subtils qui ne sont pas visibles lors d'une inspection externe.

Solution

Méthode de diagnostic : Retirez l’AFDD suspect et installez-le sur un circuit connu pour être stable  dans le même bâtiment — un circuit n’ayant jamais présenté de déclenchements intempestifs. S’il continue à se déclencher sur ce circuit stable, c’est l’appareil lui-même qui est défectueux.

Test alternatif : Installez un AFDD dont le bon fonctionnement est avéré sur le circuit problématique. Si les déclenchements cessent, c’est l’appareil d’origine qui était en cause.

Action : Remplacez les appareils défectueux par des appareils neufs provenant d’un fabricant réputé. Certains AFDD modernes intègrent un autotest et affichent des codes d’erreur via des LED qui indiquent la raison précise du déclenchement.

Remarque : Un dispositif qui ne se déclenche pas lorsque l’on appuie sur le bouton de test est défectueux et doit être remplacé immédiatement.

Procédure de dépannage systématique

En cas de déclenchement inexpliqué d’un disjoncteur différentiel (AFDD), suivez cette procédure structurée :

Enregistrement et observation : Notez l’heure et la date exactes de chaque déclenchement. Recoupez ces informations avec les plannings du bâtiment : cela coïncide-t-il avec des opérations de nettoyage, des réunions ou des services de restauration ?

Vérification de la résistance d’isolement : À l’aide d’un mégohmmètre, vérifiez que la résistance d’isolement du circuit est supérieure à 1 MΩ. Une faible résistance indique une véritable dégradation du câblage.

Test de remplacement par un disjoncteur différentiel (RCBO) : Remplacez temporairement le disjoncteur différentiel (AFDD) par un disjoncteur différentiel standard (RCBO) pendant une semaine. Si le circuit cesse de se déclencher, vous avez la confirmation qu’il s’agit d’un déclenchement intempestif et non d’un véritable défaut.

Isolation des charges : Rebranchez le disjoncteur différentiel et débranchez systématiquement les charges une par une. Commencez par débrancher la moitié des charges du circuit, puis réduisez progressivement le nombre. L’appareil ou l’équipement qui met fin au déclenchement une fois débranché est le coupable.

Remplacer ou isoler : Une fois l'équipement incriminé identifié, il convient soit de le remplacer, soit de le déplacer vers un circuit non équipé d'un AFDD, soit d'installer un filtrage supplémentaire.

Foire aux questions sur les déclenchements intempestifs des AFDD

Q : Un AFDD plus sensible provoque-t-il davantage de déclenchements intempestifs ?

La sensibilité des AFDD est généralement fixée par le fabricant afin de respecter les normes CEI 62606. Cependant, certains modèles proposent des « modes anti-interférences » sélectionnables qui ajustent les seuils de détection en fonction d’environnements spécifiques. Vérifiez les spécifications de votre appareil.

Q : Un coup de foudre peut-il provoquer des déclenchements intempestifs permanents ?

Oui. Les surtensions transitoires peuvent endommager le circuit intégré interne et entraîner une dérive permanente de la sensibilité. Si un AFDD commence à déclencher de faux déclenchements après un orage, son remplacement est généralement la seule solution.

Q : Existe-t-il un moyen d’enregistrer les événements de déclenchement sans BMS ?

De nombreux AFDD modernes intègrent des codes de clignotement des LED qui indiquent le type de défaut détecté (arc en série, arc en parallèle ou surcharge). Certains modèles connectés au Wi-Fi enregistrent les événements et peuvent être surveillés à distance. Consultez le manuel de votre appareil pour connaître la légende spécifique des séquences de clignotement.

Q : Quelle est la différence entre un AFDD et un AFCI ?

Leur fonctionnement est similaire : tous deux détectent les défauts d’arc. Le terme « AFDD » est utilisé dans les normes CEI, tandis que « AFCI » est utilisé dans les applications nord-américaines conformes au NEC. La technologie et les principes de dépannage sont identiques.

Prévention et bonnes pratiques pour les nouvelles installations

Le meilleur moyen d'éviter les déclenchements intempestifs de l'AFDD est d'en tenir compte dès la conception :

Séparer les circuits de manière stratégique :

• Circuits dédiés aux équipements de nettoyage

• Circuits distincts pour l'éclairage et les prises

• Équipements sensibles sur leurs propres circuits protégés par un AFDD

Étiquetez clairement chaque élément : Indiquez sur les tableaux de distribution et les plaques de prises « Pas d’aspirateur » ou « Les nettoyeurs doivent utiliser uniquement les prises dédiées » afin d’éviter que des employés bien intentionnés ne branchent leurs appareils sur le mauvais circuit.

Choisissez des équipements compatibles  Lorsque vous sélectionnez des variateurs, des ballasts et des drivers LED, recherchez des produits explicitement testés pour leur compatibilité avec les AFDD.

Prévoyez un budget pour la qualité  Les AFDD bon marché sont plus sujets aux déclenchements intempestifs. Investissez dans des appareils provenant de fabricants réputés ayant fait leurs preuves et, si possible, offrant la possibilité de mettre à jour le micrologiciel.

Documentez l’installation  Notez quels circuits sont équipés d’AFDD, quelles charges y sont raccordées et tout problème de compatibilité connu. Ces informations s’avèrent précieuses lors du dépannage de futurs déclenchements

Conclusion

Un détecteur AFDD qui se déclenche sans cause apparente est frustrant, mais le problème peut presque toujours être résolu. Les cinq causes abordées dans cet article représentent la grande majorité des cas rencontrés dans les environnements de bureau. Passez-les en revue de manière systématique, et vous rétablirez une protection fiable, sans ces déclenchements intempestifs qui perturbent le fonctionnement de votre bâtiment.

N’oubliez pas : les AFDD sauvent des vies et préviennent les incendies. L’objectif n’est pas de les désactiver, mais de les faire fonctionner correctement dans votre environnement spécifique.
