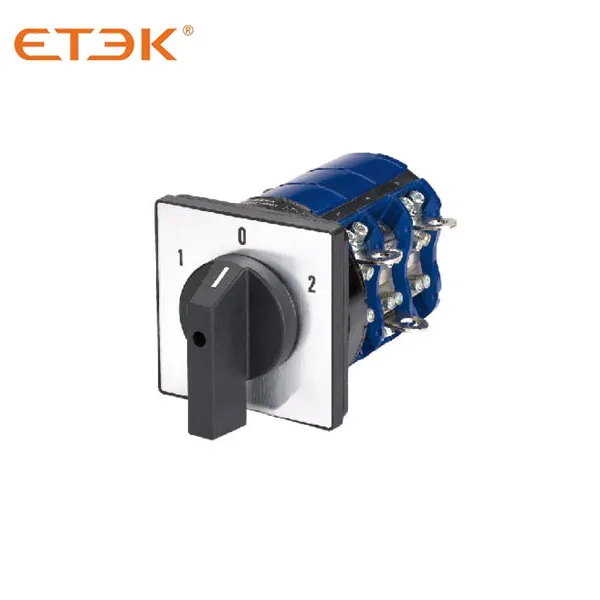

Interrupteur à came rotatif EKRS26

Renseignez-vous maintenant PDF

Présentation du produit

Introduction

Le commutateur rotatif de la série EKRS s'applique principalement aux circuits de 440 V et moins, de 50 Hz CA ou de 240 V et moins CC. Pour la coupure et la fermeture, la commutation de circuits nécessitant une opération manuelle peu fréquente. Les applications typiques sont : le commutateur de commande de moteurs triphasés, le commutateur de commande d'appareillage de commutation, le commutateur de commande d'instruments et le commutateur de commutation de machines et de machines à souder.

● La série est conforme aux normes IEC 60947-3, IEC 60947-5-1.

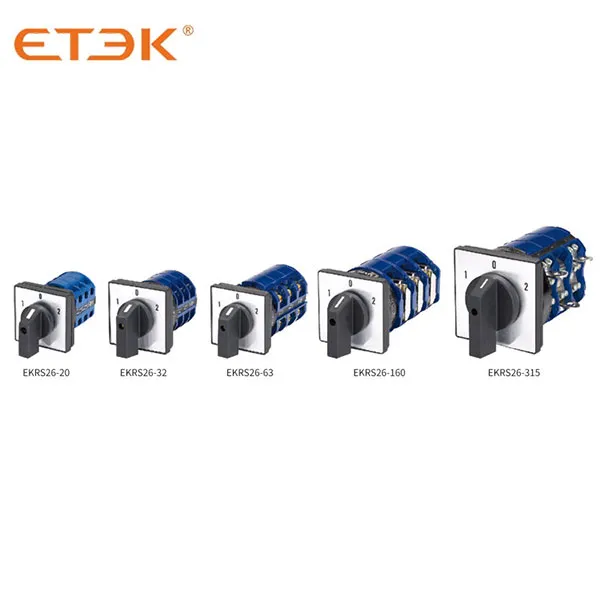

● La série EKRS26 dispose de 8 courants nominaux : 10 A, 20 A, 25 A, 32 A, 63 A, 125 A, 160 A et 315 A.
● Le commutateur rotatif de la série EKRS26 a été conçu pour de multiples fonctions et une grande variété d'applications.
● Les modèles EKRS26-10, EKRS26-20, EKRS26-25 et EKRS26-32F sont dotés de bornes de protection des doigts.
● Les deux sont applicables dans les circuits lorsqu'un contrôle physique est requis.
● Nous pouvons équiper des boîtiers de protection pour 20A, 25A, 32A et 63A.

Conditions de travail

● La température ambiante ne dépasse pas 40℃ et la température moyenne, mesurée sur une période de 24 heures, ne dépasse pas 35℃
● La température ambiante ne doit pas être inférieure à -25℃
● Ne doit pas être installé à plus de 2000 m au-dessus du niveau de la mer
● L'humidité ne doit pas dépasser 50 % lorsque la température ambiante est de 40 ℃ et une humidité plus élevée est autorisée pour une température plus basse

Conditions d'installation

● Un environnement propre est requis
● Veuillez suivre notre manuel

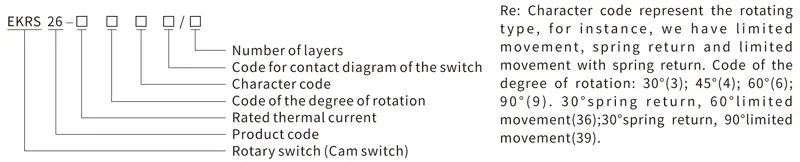

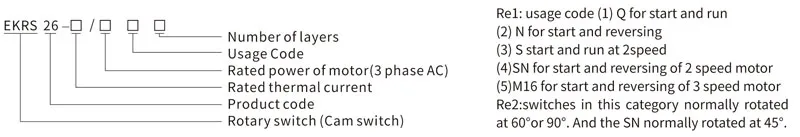

Désignation

Utiliser comme interrupteurs de commande

Utiliser comme interrupteurs de moteur

Utiliser comme interrupteur de commande pour un circuit principal

1.Classés par utilisation

● Interrupteur de commutation
● Interrupteur moteur
● Interrupteur de commande

2.Classés par opération

Mouvement limité
● Ressort de rappel
● Mouvement limité avec rappel par ressort

3.Classé par système de contact

● Les interrupteurs à mouvement limité pourraient avoir 12 couches au maximum (pour 32 A et moins). Et pour 63 A et plus, ils pourraient avoir 8 couches au maximum
● Les interrupteurs à rappel par ressort peuvent avoir 3 couches au maximum
● Les commutateurs de moteur peuvent avoir 6 couches au maximum

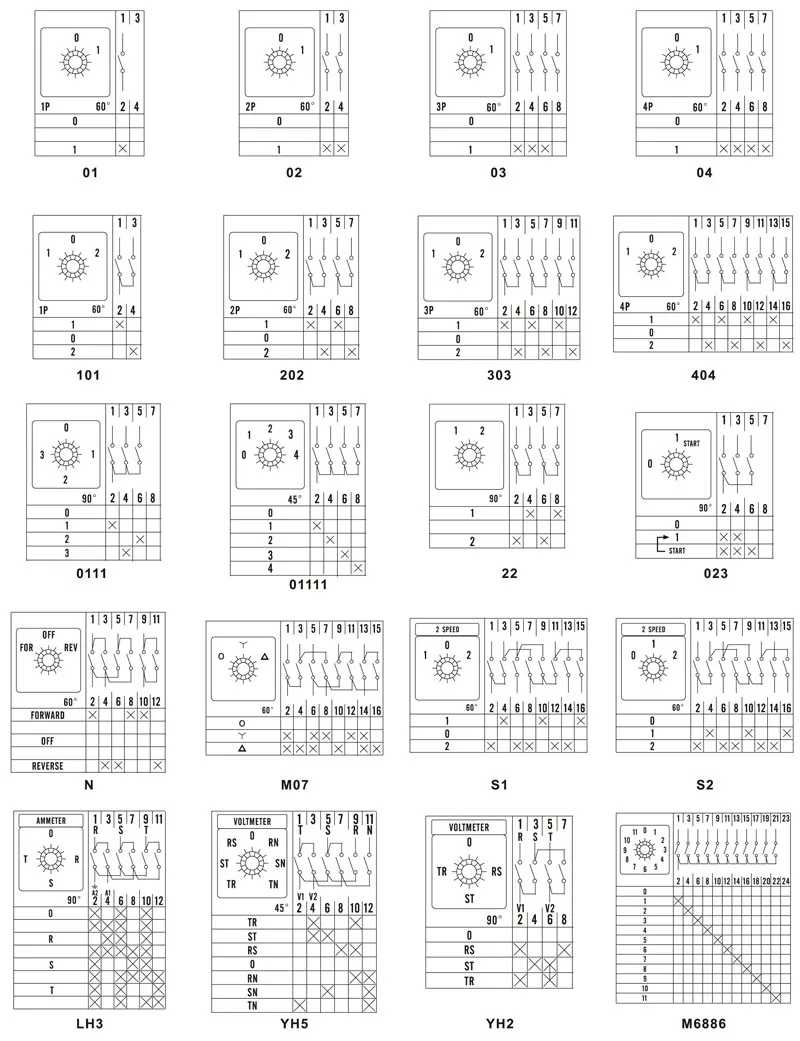

4. Schéma de fonctionnement et de position de la poignée
Opération
angle
Personnage
code
Position de la poignée
Rotation à 30° Rotation à 45° Rotation à 60° Rotation à 90°
Printemps
revenir
UN 0° ← 30° 0° ← 45° 0° ← 60° 0° ← 90°
B 30° → 0° ← 30° 45° → 0° ← 45° 60° → 0° ← 60° 90° → 0° ← 90°
X 60° → 30° → 0° ← 30° ← 60° 90° → 45° → 0° ← 45° ← 90°
Y 90° → 60° → 30° → 0° ← 30° ← 60° ← 90°
Limité
mouvement
C 0° 30° 0° 45° 0° 60°
D 30° 0° 30° 45° 0° 45° 60° 0° 60°
E 30° 0° 30° 60° 45° 0° 45° 90° 60° 0° 60° 120°
F 60° 30° 0° 30° 60° 90° 45° 0° 45° 90° 60° 0° 60° 120°
G 60° 30° 0° 30° 60° 90° 90° 45° 0° 45° 90° 135° 120° 60° 0° 60° 120° 180°
H 90° 60° 30° 0° 30° 60° 90° 135° 90° 45° 0° 45° 90° 135°
je 90° 60° 30° 0° 30° 60° 90° 120° 135° 90° 45° 0° 45° 90° 135° 180°
J 120° 90° 60° 30° 0° 30° 60° 90° 120°
K 20° 90° 60° 30° 0° 30° 60° 90° 120° 150°
L 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
M 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180°
N   45° 45° 30° 30°
P       90° 0° 90°
T       0° 90°
V       90° 0°
Limité
mouvement
avec ressort
retour
R 30° 0° ← 30°     270° 0° 90° 180°
Q 30° → 0° 60° 135° 90° 45° 0° ← 45°
S   135° 90° 45° 0° ← 45°
L 30° → 90° 0° ← 30° 90° → 45° 0° 45° ← 90°



Durée de vie mécanique

Durée de vie mécanique sans charge : 0,1 × 106 fois, la fréquence de fonctionnement est de 120 fois/h.
Durée de vie mécanique avec charge : 0,03 × 106 fois, la fréquence de fonctionnement est de 120 fois/h.

Paramètres techniques

Données techniques

Description     EKRS
26-10
EKRS
26-20
EKRS
26-25
EKRS
26-32
EKRS
2626-63
EKRS
26-125
EKRS
26-160
EKRS
26-315
Tension d'isolement nominale Interface utilisateur V 660 660 660 660 660 660 660 660
Courant thermique nominal Je UN 10 20 25 32 63 125 160 315
Tension de fonctionnement nominale Ue V 240 440 240 440 240 440 240 440 240 440 240 440 240 440 240 440
Courant de fonctionnement nominal Ie
AC-21A, AC-22A   UN 10 10 20 20 25 25 32 32 63 63 100 100 150 150 315 315
AC-23A   UN 7.5 7.5 15 15 22 22 30 30 57 57 90 90 135 135 265 265
AC-2   UN 7.5 7.5 15 15 22 22 30 30 57 57 90 90 135 135 265 265
AC-3   UN 5.5 5.5 11 11 15 15 22 22 36 36 75 75 95 95 110 110
AC-4   UN 1,75 1,75 3.5 3.5 6.5 6.5 11 11 15 15 30 30 55 55 95 95
AC-15   UN 2.5 1,5 5 4 8 5 14 6
AC-13   UN   0,4 0,5
Pouvoir
AC-23A   KW 1.8 3 3.7/
2.5
7.5/
3.7
5.5
/3
11/
5.5
7.5
/4
1,5/
7.5
15
/10
30/
18,5
30/
15
45/
22
37/
22
75/
37
75/
37
132
/55
CA-2 KW   KW 2.5 3.7 4 7.5 5.5 11 7.5 15 18,5 30 30 45 37 55 55 95
CA-3 KW   KW 1,5 2.2

3/
2.2

5.5/3 4/3

7.5
/3.7

5.5
/4

11/
5.5

11
/6

18,5
/11
15/
7.5
30
/13
22
/11
37/
18,5
27
/22
55
/30
CA-4 KW   KW 0,37 0,55

0,55/
0,75

1,5/
1,5

1,5
/1.1

3/
2.2

2.7
/1.5

5.5
/3

5.5
/2.4

7.5
/4
6/3 12/
5.5
10
/4
15/
7.5
15/
7.5
25
/11

Re1 : Neutre
Re2 : Le pouvoir sous :
AC-23A, AC-3, AC-4 sont en triphasé à trois pôles, et le dénominateur représente la puissance sous monophasé à deux pôles

Dimensions

Schéma général du panneau

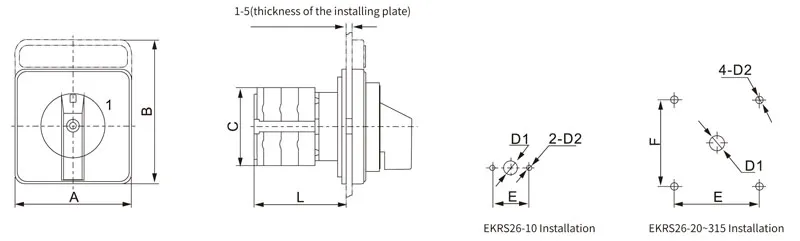

Dimensions et installation

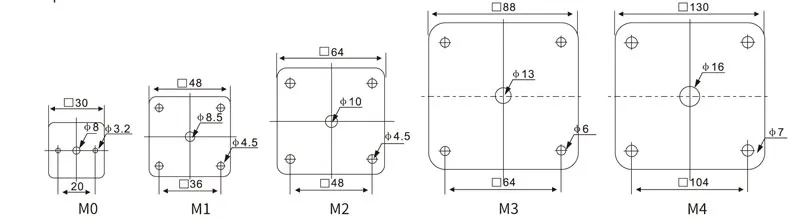

Plaque d'écusson carrée et plaque d'écusson rectangulaire

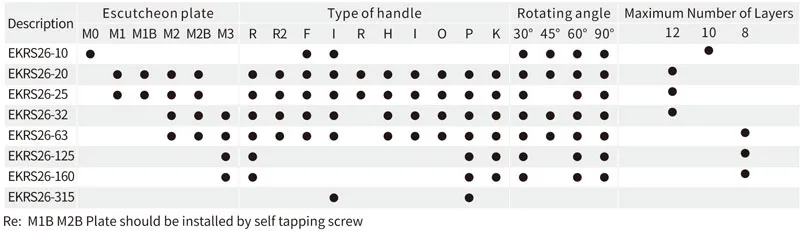

Formulaire de sélection de produits

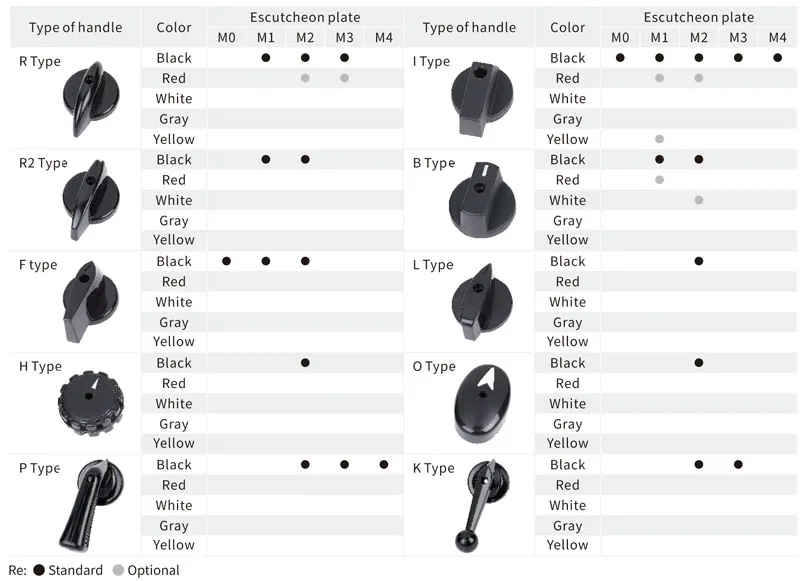

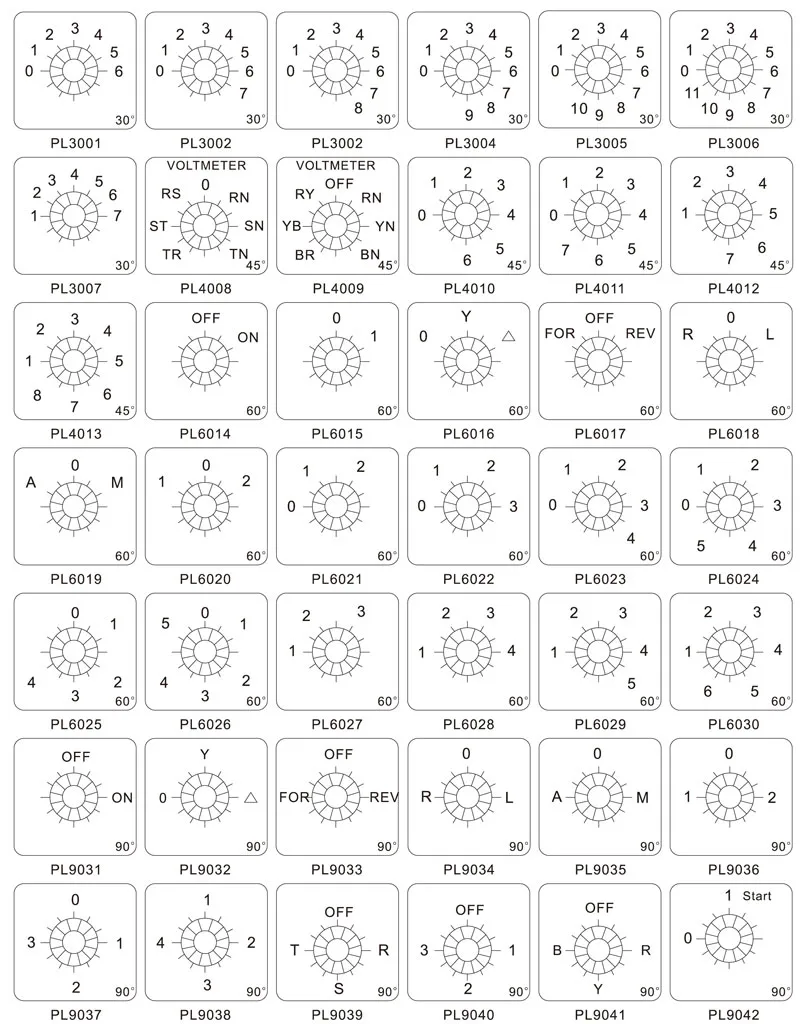

Plaque d'écusson Type de poignée



Description

Plaque d'écusson

Plaque d'écusson

Installation (mm)

A

B

C

L

E

F

D1

D2

EKRS26-10

M0 carré

30

30

28

22+8n

20



φ8

φ3.2

EKRS26-20

M1 carré

48

48

43

22+9.6n

36

36

φ8.5

φ4.5

M1 rectangulaire

48

60

43

22+9.6n

36

36

φ8.5

φ4.5

M2 carré

64

64

43

25+9.6n

48

48

φ10 φ10

φ4.5 φ4.5

M2 rectangulaire

64

80

34

25+9.6n

48

48





EKRS26-25

M1 carré

48

48

45.2

23+12.8n

36

36

φ8.5

φ4.5

M1 rectangulaire

48

60

45.2

23+12.8n

36

36

φ8.5

φ4.5

M2 carré

64

64

45.2

26.5+12.8n

48

48

φ10 φ10

φ4.5 φ4.5

M2 rectangulaire

64

88

45.2

26.5+12.8n

48

48





EKRS26-32

M2 carré

64

64

58

29.2+12.8n

48

48

φ10

φ4.5

M2 rectangulaire

64

80

58

29.2+12.8n

48

48

φ10

φ4.5

M3 carré

88

88

58

29.2+12.8n

68

68

φ13

φ6

EKRS26-63

M2 carré

64

64

66

29.2+21.5n

48

48

φ10

φ4.5

M2 rectangulaire

64

80

66

29.2+21.5n

48

48

φ10 φ13

φ4.5

M3 carré

88

88

66

29.2+21.5n

68

68



φ6

EKRS26-125

M3 carré

88

88

84

35+26.5n

68

68

φ13

φ6

EKRS26-160

M3 carré

88

88

88

35+32.5n

68

68

φ13

φ6

EKRS26-315

M3 carré

130

130

126

39.5+38.5n

104

104

φ16

φ7



Re: n pour le nombre de couches

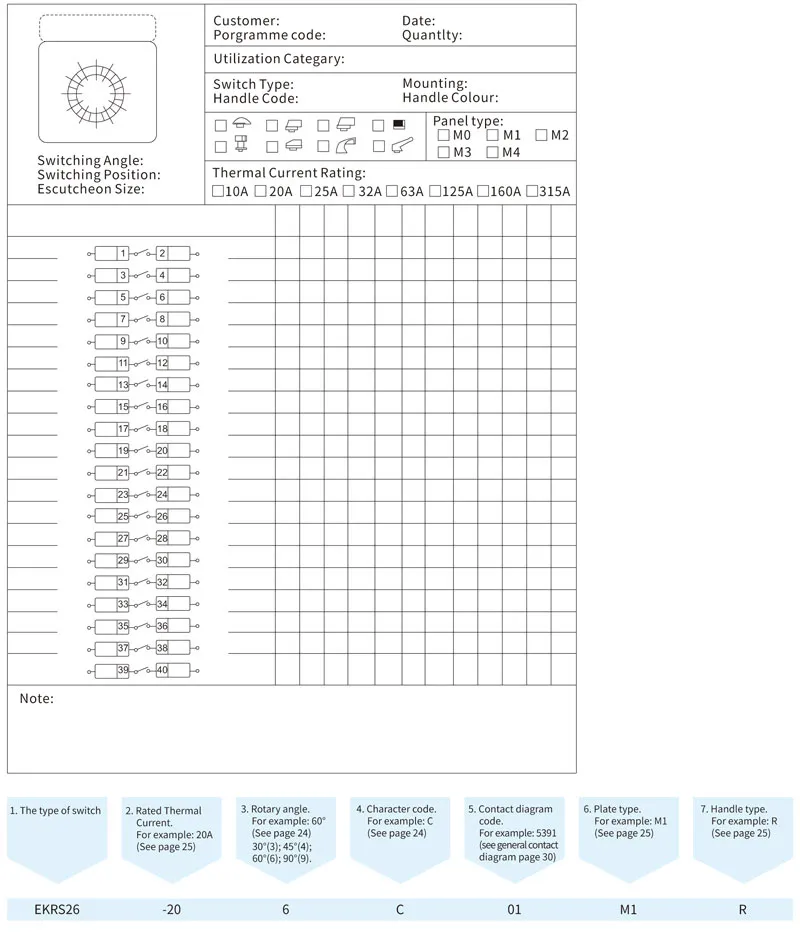

Formulaire de programme personnalisé (CPF)

En raison de la flexibilité de sélection des valeurs nominales des contacts de la série EKRS et du nombre de contacts, etc., leur nombre de combinaisons est presque illimité, pour garantir qu'un commutateur approprié est choisi pour l'application, nous préparons donc le formulaire de programme personnalisé suivant pour nos clients qui commandent des commutateurs spéciaux. Série EKRS26 uniquement.
