Quelle est la différence entre un contacteur magnétique et un disjoncteur ?

Introduction

Dans les systèmes électriques, les contacteurs magnétiques et les disjoncteurs jouent des rôles essentiels mais distincts. Bien qu'ils puissent paraître similaires à première vue, ces composants ont des fonctions fondamentalement différentes dans les circuits de distribution et de contrôle de l'énergie. Comprendre ces différences est indispensable pour une conception, une installation et une maintenance correctes des systèmes électriques.

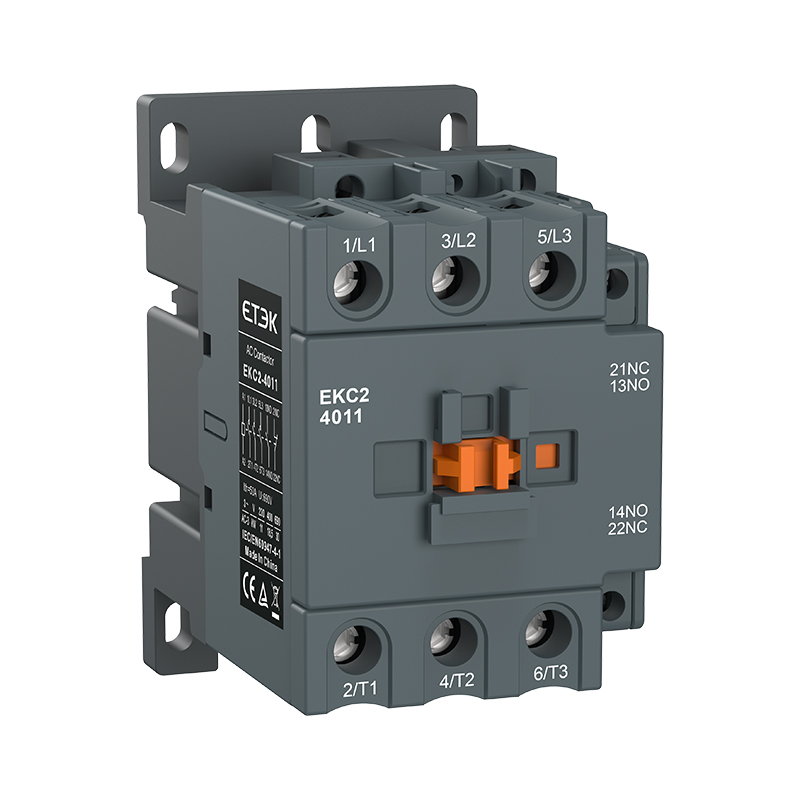

I. Qu'est-ce qu'un contacteur magnétique ?

Un contacteur magnétique est un interrupteur à commande électrique utilisé pour la commutation de circuits de puissance. Similaire à un relais, il peut cependant supporter des courants plus élevés. Son fonctionnement repose sur une bobine électromagnétique qui, lorsqu'elle est alimentée, crée un champ magnétique attirant les contacts et fermant ainsi le circuit.

Caractéristiques principales des contacteurs magnétiques :

Fonctionnement électromagnétique : utilise une bobine pour fermer mécaniquement les contacts

Capacité de commande à distance : Peut être commandé à distance par signaux de contrôle

Capacité de commutation élevée : Conçu pour des opérations fréquentes (des milliers à des millions de cycles)

Aucune protection contre les surcharges : ne protège pas contre les surintensités.

Conception modulaire : comprend souvent des contacts auxiliaires pour les circuits de commande

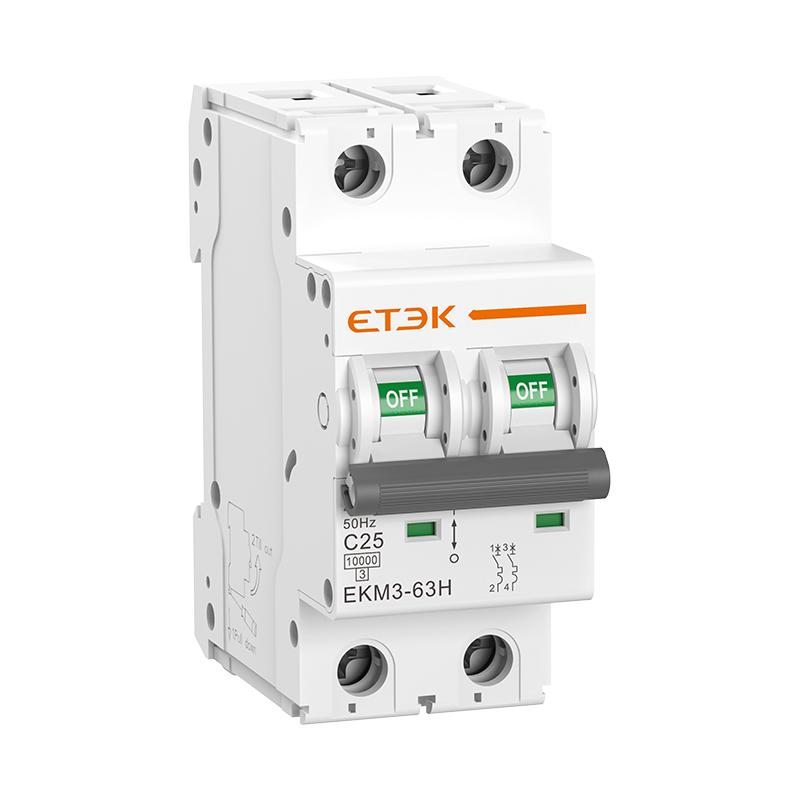

II. Qu'est-ce qu'un disjoncteur ?

Un disjoncteur est un interrupteur électrique automatique conçu pour protéger un circuit électrique contre les dommages causés par une surcharge ou un court-circuit. Sa fonction principale est d'interrompre le courant après la détection d'un défaut par les relais de protection.

Caractéristiques principales des disjoncteurs :

Dispositif de protection : protège les circuits contre les surintensités et les courts-circuits.

Mécanisme de déclenchement : Utilise des mécanismes thermiques, magnétiques ou thermomagnétiques pour ouvrir le circuit

Fonctionnement manuel : Peut être allumé/éteint manuellement comme un interrupteur.

Fonctionnement unique : non conçu pour des commutations fréquentes (mais peut être réinitialisé après un déclenchement).

Limitation de courant : Certains types peuvent interrompre des courants de défaut extrêmement élevés.

III. Principales différences entre les contacteurs magnétiques et les disjoncteurs

IV. Quand utiliser chaque appareil

Utilisez un contacteur magnétique lorsque :

Vous devez contrôler un circuit à distance

Des opérations de commutation fréquentes sont nécessaires (comme le démarrage/l'arrêt du moteur).

Vous devez contrôler des charges de forte puissance avec des signaux de commande de faible puissance.

Mise en œuvre de séquences d'automatisation dans les systèmes de contrôle industriels

Utilisez un disjoncteur lorsque :

Vous devez protéger un circuit contre les surintensités.

Vous avez besoin d'une protection contre les courts-circuits

Vous avez besoin d'un dispositif de déconnexion manuelle pour la maintenance.

Une protection permanente des circuits est nécessaire aux points de distribution.

V. Rôles complémentaires dans les systèmes électriques

Dans de nombreuses applications, les contacteurs magnétiques et les disjoncteurs fonctionnent de concert. Un circuit de commande de moteur typique peut comprendre :

1. Disjoncteur : assure la protection contre les surintensités et les courts-circuits.

2. Contacteur magnétique : permet la commande à distance du démarrage/arrêt du moteur

3. Relais de surcharge : assure une protection spécifique au moteur contre les surcharges

Cette combinaison tire parti des atouts de chaque appareil : le disjoncteur protège contre les pannes catastrophiques, tandis que le contacteur permet une commande aisée.

VI.ETEK, expert en solutions pour appareils électriques basse tension

ETEK Notre entreprise est spécialisée dans la recherche, le développement, la production et la vente d' appareils électriques basse tension . Forts de systèmes de gestion de production performants et de processus de fabrication optimisés, nous nous concentrons depuis toujours sur ce domaine. Notre gamme de produits comprend des dispositifs de sécurité électrique pour les applications domestiques, commerciales, industrielles et similaires, tels que disjoncteurs, fusibles, protections différentielles (DDR), parafoudres, disjoncteurs de protection contre les défauts d'arc (DPD) et autres dispositifs de protection, répondant ainsi aux besoins de diverses situations.

Nous savons que chaque produit répond à des besoins différents selon les situations. Etek sélectionnera pour vous le produit le plus adapté à votre environnement afin de protéger vos biens et votre sécurité. Actuellement, nos produits sont distribués dans plus de 60 pays à travers le monde, grâce à six lignes de production indépendantes. La diversité et la qualité irréprochable de notre gamme nous ont valu la confiance de nos clients. Si vous avez encore des questions concernant le choix du produit le plus adapté, nos experts se feront un plaisir de vous répondre. N'hésitez pas à nous contacter.

Conclusion

Bien que les contacteurs magnétiques et les disjoncteurs puissent présenter des similitudes superficielles, leurs fonctions au sein des systèmes électriques sont fondamentalement différentes. Les contacteurs sont particulièrement performants pour la commutation fréquente et contrôlée des circuits, tandis que les disjoncteurs sont spécialisés dans la protection des circuits. Comprendre ces différences est essentiel pour choisir et utiliser correctement ces composants critiques dans toute installation électrique.

Pour une conception et une sécurité optimales du système, les ingénieurs combinent souvent ces deux dispositifs afin d'obtenir à la fois un contrôle fiable et une protection complète du circuit. Consultez toujours les normes et codes électriques et envisagez de faire appel à des professionnels qualifiés lors de la conception ou de la modification de systèmes électriques.
