Comment choisir le disjoncteur différentiel (RCBO) adapté aux tableaux de distribution professionnels

Choisir le dispositif de protection adapté à un tableau de distribution professionnel peut s’avérer un véritable casse-tête. Si vous faites le mauvais choix, vous risquez de subir des déclenchements intempestifs, une protection insuffisante contre les défauts, une fiabilité médiocre et des temps d’arrêt coûteux. J’ai vu cela se produire à maintes reprises : un circuit qui semble parfait sur le papier se met à se déclencher dès qu’un petit moteur démarre, et vous passez des heures à remonter la piste pour découvrir qu’il s’agit d’une courbe de déclenchement inadaptée.

Un disjoncteur différentiel (RCBO) assure à la fois une protection contre les surintensités et les défauts à la terre dans un seul module. Pour choisir le dispositif adapté à votre application professionnelle, vous devez évaluer ces cinq paramètres techniques clés.

Courant nominal et courbe de déclenchement

Le courant nominal doit correspondre à la charge prévue et à la section du conducteur. Valeurs nominales courantes : 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A.

Une chose que l'on oublie souvent : plus gros ne signifie pas forcément meilleur. Certains ingénieurs choisissent une taille supérieure « par mesure de sécurité », mais le conducteur surchauffe alors avant que l'appareil ne se déclenche. Il faut toujours adapter la valeur nominale à la section réelle du câble et aux conditions d'installation.

La courbe de déclenchement détermine la manière dont le disjoncteur différentiel réagit aux courants d'appel.

• Courbe B (déclenchement à 3–5 fois le courant nominal) : pour les charges résistives – appareils de chauffage, éclairage à incandescence, charges résidentielles courantes. Celles-ci génèrent un courant d'appel très faible ; la courbe B se déclenche donc rapidement sans faux déclenchements. Peu courante dans les installations commerciales, mais convient parfaitement aux circuits d'éclairage purs.

• Courbe C (5 à 10 fois) : petits moteurs, transformateurs, éclairage fluorescent, drivers LED, matériel de bureau. C’est la courbe de référence pour la plupart des tableaux de distribution commerciaux. La plupart des équipements de bureau génèrent un certain courant d’appel, et la courbe C offre un bon compromis entre protection et stabilité.

• Courbe D (10–20×) : posteurs, appareils à rayons X, gros moteurs, équipements présentant un courant d'appel très élevé. Mais attention : une courbe D réagit plus lentement aux courts-circuits. Ne l'utilisez pas sur des circuits ordinaires, sauf si vous avez vérifié que le courant de démarrage l'exige réellement.

Conseil pratique : en cas de doute, vérifiez le courant d'appel de la charge. Pour les petits moteurs, la courbe C est généralement suffisante, sauf s'ils démarrent et s'arrêtent très fréquemment.

Sensibilité au courant de fuite et temps de déclenchement

Si vous choisissez une sensibilité inadaptée, vous compromettez la sécurité ou vous subissez des déclenchements intempestifs quotidiens. La protection contre les fuites fonctionne différemment de la protection contre les surintensités ; elle repose sur un transformateur de courant de zéro-séquence, c'est pourquoi le câblage est essentiel.

• 30 mA : Destiné principalement à la protection individuelle contre les chocs électriques. Les normes exigent généralement une valeur de 30 mA pour les prises de courant, les alimentations temporaires et les lieux publics. Cette valeur est basée sur le courant maximal que le corps humain peut tolérer, et le temps de déclenchement est généralement inférieur à 0,1 s.

• 100 mA / 300 mA : Ces dispositifs sont destinés à la protection contre les incendies, et non à la protection directe des personnes. Ils conviennent aux entrées principales, aux lignes de distribution, aux longs câblages et aux salles d’équipements. Pourquoi ? Parce que les fuites normales provenant de nombreux appareils – ordinateurs, blocs d’alimentation – peuvent totaliser plus de 30 mA. Si vous installez un dispositif de 30 mA sur un interrupteur principal, il se déclenchera constamment. Un dispositif de 100 mA ou 300 mA ignore ces fuites normales mais se déclenche tout de même lorsque l’isolation se dégrade suffisamment pour provoquer un incendie.

• À déclenchement temporisé (type S) : ces dispositifs retardent intentionnellement le déclenchement. L’avantage réside dans la sélectivité : un disjoncteur différentiel de 30 mA situé en aval se déclenche en premier. S’il ne fonctionne pas, le dispositif à déclenchement temporisé situé en amont se déclenche peu de temps après. Ainsi, une seule prise défectueuse ne coupe pas l’alimentation électrique de tout un étage. La sélectivité est essentielle dans les bâtiments commerciaux où la disponibilité est primordiale.

Une règle empirique issue de la pratique : pour les circuits d'éclairage équipés de drivers LED, commencez par 100 mA. Pour les prises de courant, optez toujours pour 30 mA. Pour l'alimentation principale, prévoyez 300 mA avec un déclenchement temporisé : c'est une configuration solide et prudente.

Configuration des pôles

Le nombre de pôles doit correspondre au schéma de mise à la terre du système. C'est un point qui pose souvent problème.

• 1P+N : Couramment utilisé pour les circuits monophasés. Coupe à la fois la phase et le neutre. Compact et économique. Convient à l'éclairage et aux circuits de faible puissance. Remarque : avec un interrupteur 1P+N, en cas de rupture du neutre en amont, l'appareil ne peut pas isoler le neutre ; il convient donc d'être prudent lors des opérations de maintenance.

• 2P : Coupe à la fois la phase et le neutre, avec une protection contre les surintensités et les défauts à la terre sur les deux pôles. Plus sûr pour l’entretien. Convient aux systèmes de mise à la terre de type TT (neutre directement mis à la terre, terre séparée pour les parties conductrices exposées). Dans un système TT, si vous ne coupez que la phase, le neutre peut encore présenter un potentiel dangereux.

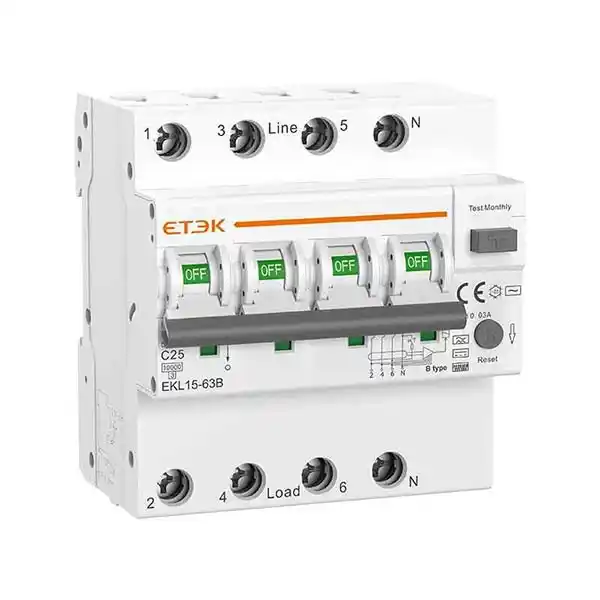

• 3P : Triphasé sans neutre. Pour les pompes, les moteurs et les machines industrielles. Les trois pôles sont protégés.

• 4P : Triphasé avec neutre. Pour les unités de chauffage, ventilation et climatisation (CVC), les ascenseurs, les grands climatiseurs et les lignes de distribution.

Avant de choisir les poteaux, vérifiez le système de mise à la terre. Dans un système TN-C, il n'est pas possible d'inverser simplement le conducteur PEN ; c'est pourquoi la configuration 4P est rarement utilisée. Les systèmes TN-S et TT peuvent utiliser les configurations 2P ou 4P. Consultez le schéma unifilaire et les remarques relatives à la mise à la terre avant de passer commande.

Largeur physique et compatibilité avec les barres omnibus

L'espace disponible dans les tableaux de distribution est souvent restreint, en particulier lors de rénovations. Ouvrez un ancien tableau et vous verrez qu'il est bondé comme une boîte de sardines : essayez d'y caser un disjoncteur différentiel à 2 modules de large et vous risquez de ne même pas pouvoir fermer la porte.

Largeur standard d’un module : 1 module = 18 mm. Les disjoncteurs différentiels plus anciens peuvent occuper 2 modules, voire plus. Les disjoncteurs différentiels modernes à un seul module (18 mm) permettent de gagner jusqu’à 50 % d’espace. Cela signifie un coffret plus petit et une extension future plus facile.

Mais – et c’est un gros « mais » – vérifiez toujours la compatibilité avec les barres omnibus avant d’acheter. Les différents fabricants utilisent des espacements de dents de barres omnibus, des formes de bornes et des méthodes de raccordement qui varient. J’ai vu des cas où les caractéristiques électriques étaient parfaites, mais où l’appareil ne s’enclenchait tout simplement pas sur la barre omnibus, ou encore où la hauteur des bornes ne correspondait pas. L’argent gaspillé est une chose ; un projet retardé est pire.

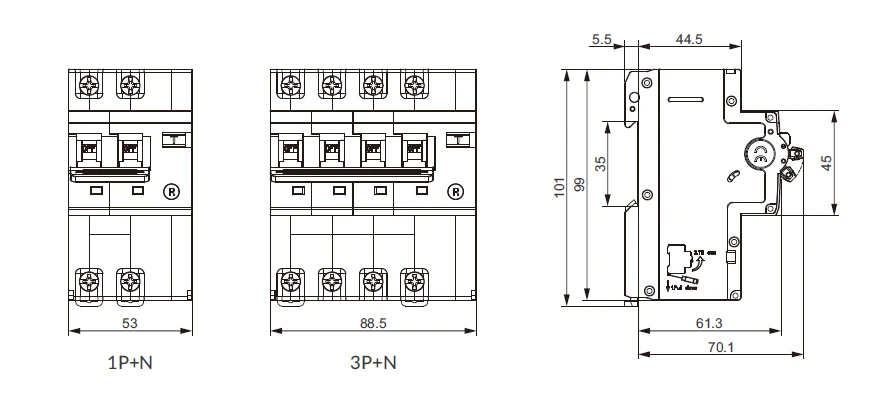

Par conséquent : procurez-vous le plan coté auprès du fabricant et comparez-le à la disposition des barres omnibus de votre tableau. Pour les projets de modernisation, renseignez-vous auprès du fabricant d’origine du tableau si possible.

Pouvoir de coupure

Le pouvoir de coupure correspond au courant de défaut maximal que le disjoncteur différentiel (RCBO) peut interrompre en toute sécurité. Si le courant de défaut réel dépasse cette valeur nominale, l’appareil peut littéralement exploser – je n’exagère pas.

• 6 kA : Convient à la plupart des bâtiments commerciaux – bureaux, magasins, écoles. Ceux-ci sont généralement équipés de transformateurs de taille relativement modeste, de sorte que le courant de court-circuit potentiel dépasse rarement 6 kA.

• 10 kA ou plus : Nécessaire à proximité de gros transformateurs, d’installations industrielles et de grands complexes commerciaux. Une faible impédance signifie que les courants de défaut peuvent facilement dépasser 6 kA.

Erreur courante : supposer que les versions MCB et RCBO d’une même gamme ont le même courant nominal de court-circuit. Dans de nombreuses gammes de produits, le MCB peut avoir un courant nominal de 10 kA, tandis que le RCBO n’atteint que 6 kA. Pourquoi ? Parce que le RCBO comporte des composants supplémentaires de détection des défauts à la terre qui affectent ses performances de coupure. Vérifiez toujours la fiche technique – ne vous fiez pas à vos suppositions.

Autre conseil : une capacité de coupure plus élevée n’est pas toujours préférable. Précisez ce dont vous avez réellement besoin. Surdimensionner coûte plus cher, mais sous-dimensionner est dangereux. Une méthode rapide : déterminez la puissance nominale et l’impédance du transformateur en amont, estimez le courant de court-circuit, puis ajoutez une petite marge.

Conseils d'installation pour éviter les déclenchements intempestifs

Même un disjoncteur différentiel parfait fonctionnera mal s'il est mal installé. Voici les erreurs les plus courantes rencontrées sur le terrain.

Séparez les conducteurs neutres : le neutre côté charge doit revenir à sa propre borne sur le disjoncteur différentiel. Ne partagez jamais les neutres entre différents disjoncteurs différentiels. Certains électriciens utilisent une barre omnibus neutre et relient tous les neutres entre eux – cela provoquera un déclenchement immédiat car le disjoncteur différentiel détecte un déséquilibre entre la phase et le neutre. De même, ne reliez jamais le neutre à la terre en aval d’un disjoncteur différentiel ; cela crée également un faux courant résiduel.

Vérifiez le câblage triphasé : pour les disjoncteurs différentiels triphasés (3P ou 4P), vérifiez l’ordre des phases et l’orientation des transformateurs de courant. Suivez le schéma de câblage du fabricant. Un mauvais raccordement peut entraîner une détection erronée de fuite, même en l’absence de défaut réel.

Test après l’installation : Appuyez sur le bouton de test de chaque disjoncteur différentiel après la mise en service. Vérifiez qu’il se déclenche, puis réarmez-le. Consignez les résultats. Il ne s’agit pas seulement d’une formalité administrative : j’ai déjà vu des disjoncteurs différentiels flambant neufs qui ne réagissaient pas au bouton de test, ce qui indiquait un défaut de fabrication. Prévoyez également des tests périodiques pour vous assurer que le mécanisme ne s’est pas grippé.

Deux questions fréquentes

Puis-je utiliser un disjoncteur différentiel (RCBO) de 30 mA sur l'alimentation principale d'une usine ?
Non. Un dispositif de 30 mA est destiné à la protection des personnes – il est très sensible. Dans une usine, le courant de fuite cumulé normal provenant de nombreuses machines dépassera facilement 30 mA, et le disjoncteur principal se déclenchera constamment, interrompant la production. Pour les entrées principales ou les grands circuits de distribution, un dispositif à déclenchement temporisé de 300 mA est le choix approprié.

Que signifient les mentions « Type A » et « Type AC » sur un disjoncteur différentiel ?
Le type AC ne réagit qu’aux courants résiduels sinusoïdaux en courant alternatif. Le type A réagit à la fois aux courants résiduels sinusoïdaux en courant alternatif et aux courants résiduels pulsés en courant continu. Les bâtiments commerciaux modernes sont équipés de variateurs de fréquence, d’alimentations LED, de machines à laver, d’ascenseurs – autant d’appareils pouvant produire des courants de fuite non sinusoïdaux que le type AC pourrait ne pas détecter. Les normes s’orientent de plus en plus vers le type A. En cas de doute, optez simplement pour le type A : c’est plus sûr.

Liste de contrôle rapide avant de passer commande

Avant de finaliser le cahier des charges de votre disjoncteur différentiel, vérifiez les points suivants :

1. Tracez un schéma unifilaire reprenant toutes les charges.

2. Estimez le courant de fuite normal pour chaque circuit.

3. Déterminez si vous avez besoin d'une sélectivité entre les dispositifs en amont et en aval – si oui, utilisez des disjoncteurs à déclenchement temporisé.

4. Calculez ou estimez le courant de court-circuit prévisible à chaque point.

5. Vérifiez la compatibilité des barres omnibus – procurez-vous les plans cotés.

6. Demandez au fournisseur la fiche technique la plus récente – vérifiez le pouvoir de coupure, les courbes et les dimensions des bornes.

7. Vérifiez la conformité aux normes CEI, UL ou locales.

Le choix d'un disjoncteur différentiel (RCBO) peut sembler impliquer une multitude de petits détails, mais il suffit en réalité de passer en revue ces paramètres un par un. Faites-le, installez-le avec soin, testez-le, et vous bénéficierez de nombreuses années de fonctionnement sans problème. J'espère que cela vous évitera quelques maux de tête sur le terrain.
