Quels sont les paramètres techniques qui définissent des dispositifs de protection électrique fiables ?

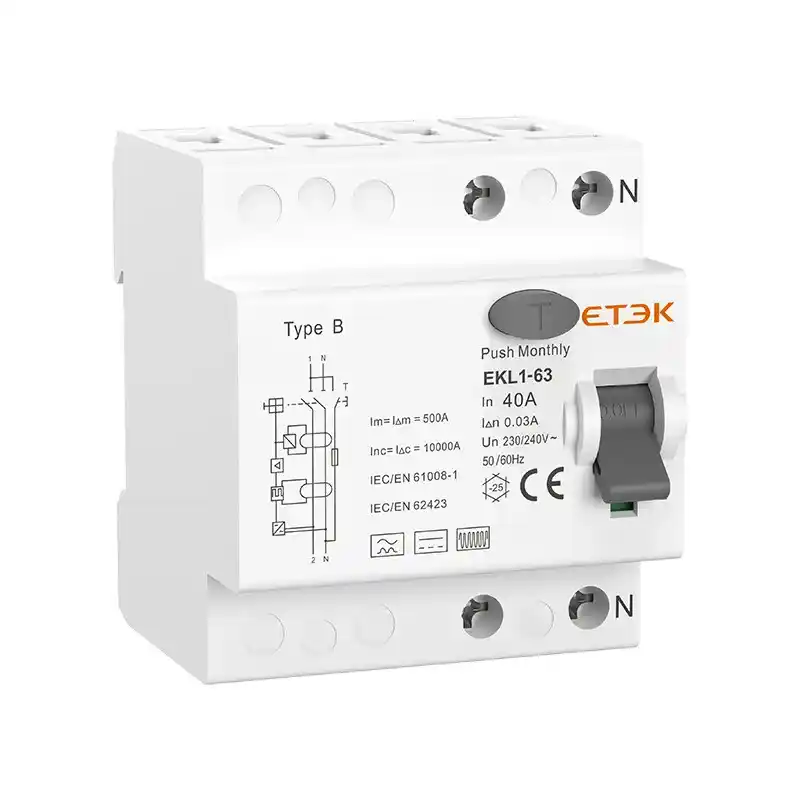

Lorsque vous spécifiez des dispositifs de protection électrique , que ce soit pour une usine, un centre de données ou un bâtiment commercial, vous n'achetez pas seulement un composant, vous investissez dans la tranquillité d'esprit. La question essentielle n'est pas simplement « de quel dispositif ai-je besoin ? » mais plutôt « qu'est-ce qui rend un dispositif de protection véritablement fiable et adapté à mon application spécifique ? » La réponse réside dans un ensemble de paramètres techniques critiques. Une protection électrique fiable est définie par des indicateurs quantifiables : pouvoir de coupure, caractéristiques temps-courant (TCC), tenue diélectrique et coordination sélective . La maîtrise de ces paramètres garantit un système électrique sûr, résilient et efficace.

Principes fondamentaux de la protection des circuits : bien plus qu’un simple interrupteur

Commençons par démystifier le rôle de ces dispositifs. Disjoncteurs , fusibles , parafoudres et relais de protection sont les garants de votre réseau électrique. Leur rôle n'est pas d'empêcher les défauts – inévitables en raison de défaillances d'isolation, de courts-circuits accidentels ou de la foudre. Leur mission est de gérer un défaut de manière sûre et prévisible. Un dispositif de protection fiable doit remplir deux fonctions essentielles : premièrement, il doit détecter avec précision toute anomalie (s'agit-il d'une surintensité dangereuse ou simplement d'un courant d'appel sans conséquence au démarrage d'un moteur ?). Deuxièmement, il doit agir rapidement pour isoler le problème avant qu'il ne dégénère en incendie, en dommages matériels ou en interruption de service.

J'ai toujours envisagé cela comme un système de triage. Un dispositif sensible et réactif est comparable à un secouriste expert sur place, intervenant immédiatement en cas de blessure grave. Un système plus lent et plus encombrant représente l'hôpital, plus éloigné. L'art de la protection des systèmes électriques consiste à placer le bon secouriste au bon endroit. Ceci nous amène au premier paramètre concret qui distingue un système de protection efficace d'un maillon faible.

Capacité d'interruption et capacité de résistance

Imaginez un barrage retenant un réservoir. Sa résistance n'est pas mise à l'épreuve par temps calme, mais lors d'une crue historique. De même, la véritable efficacité d'un dispositif de protection contre les surintensités est testée lors d'un court-circuit extrême. Celle-ci est définie par son pouvoir de coupure (ou capacité de coupure) : le niveau maximal de courant de défaut que le dispositif peut interrompre en toute sécurité sans subir de défaillance catastrophique.

Il ne s'agit pas d'une valeur théorique. Dans une installation moderne située à proximité de transformateurs électriques, les courants de défaut disponibles peuvent dépasser 100 000 ampères. Installer un disjoncteur avec un pouvoir de coupure de 10 kA à un tel endroit est une opération à haut risque. Je me souviens d'un audit réalisé dans une usine d'emballage où nous avons constaté précisément cette inadéquation. L'énergie potentielle lors d'un défaut aurait pu transformer le disjoncteur en un élément explosif. La solution a consisté à installer des disjoncteurs de la série EPB d'Etek avec un pouvoir de coupure de 200 kA, une spécification choisie après une analyse détaillée des courts-circuits.

Le courant de tenue (Icw) est étroitement lié à la résistance à l'isolement. Il s'agit de la capacité du dispositif à supporter un courant pendant une courte durée (généralement 1 seconde) sans dommage. Ce courant est crucial pour la coordination, car il permet à un dispositif en aval d'éliminer un défaut en premier. On peut le considérer comme la capacité du dispositif à résister à des contraintes extrêmes. Etek conçoit ses dispositifs de protection avec des marges importantes entre leur résistance à l'isolement (IR) et leur courant de tenue, garantissant ainsi une coupure sûre et une résistance aux transitoires brusques sans dégradation.

Courbes caractéristiques temps-courant (TCC)

Si le pouvoir de coupure se définit par la force brute, la courbe caractéristique temps-courant (TCC) est synonyme d'intelligence et de précision. Ce graphique, véritable signature d'un dispositif de protection , représente son temps de déclenchement en fonction de l'intensité de la surintensité. C'est l'outil indispensable des ingénieurs.

La courbe présente des zones distinctes. Pour un disjoncteur thermomagnétique, la zone de temporisation longue gère les surcharges modérées et prolongées (comme une multiprise surchargée), tandis que la zone de déclenchement instantané réagit violemment à un court-circuit franc. Le secret réside dans sa forme. Une étude de coordination sélective consiste à superposer les courbes de temps de coupure (TCC) de tous les dispositifs en amont et en aval afin de garantir que seul le dispositif le plus proche du défaut se déclenche, minimisant ainsi l'impact de la coupure. C'est une véritable symphonie visuelle de courbes qui ne doivent pas se chevaucher aux valeurs de défaut.

Etek fournit des courbes de couplage thermique (TCC) méticuleusement calibrées et accessibles numériquement pour tous ses appareils. Dans le cadre d'un projet concernant le système d'alimentation électrique critique d'un hôpital, nous avons collaboré pendant de nombreuses heures avec l'équipe d'ingénierie d'Etek pour modéliser numériquement les TCC de leurs disjoncteurs boîtier moulé (MCCB) par rapport aux disjoncteurs de départ. L'objectif était une coordination absolue : un défaut dans une seule chambre de patient ne devait pas entraîner la coupure de courant de toute une aile. La précision de leurs courbes a permis de réaliser cette conception garantissant la sécurité des personnes.

Le rôle clé des relais de protection

Pour les systèmes complexes ou à forte valeur ajoutée tels que les générateurs, les moteurs ou les sous-stations électriques entières, un simple disjoncteur ne suffit pas. C'est là qu'intervient le relais de protection : véritable supercalculateur de la protection des systèmes . Ces dispositifs numériques ne se contentent pas de mesurer le courant ; ils analysent également la tension, la fréquence, l'angle de phase et les harmoniques.

Leur fiabilité est définie par un ensemble différent de paramètres : classe de précision (par exemple, marge d'erreur de 1 %), temps de fonctionnement (en millisecondes) et une suite de fonctions de protection (surintensité, différentielle, défaut à la terre). Un relais de protection moteur Etek , par exemple, peut être programmé avec une courbe I²t personnalisée qui reproduit fidèlement la capacité thermique du moteur, évitant ainsi les déclenchements intempestifs lors des démarrages normaux tout en assurant une protection fiable contre les surcharges. C'est à ce niveau de personnalisation, où les paramètres du dispositif correspondent parfaitement aux caractéristiques de l'équipement protégé, que réside la véritable fiabilité.

À la pointe de la protection contre les surtensions

À l'ère du numérique, une autre menace demeure constante : les surtensions transitoires dues à la foudre ou aux manœuvres de commutation. Pour les dispositifs de protection contre les surtensions (DPS) , les paramètres clés sont le niveau de protection contre les surtensions (Up) , le courant de décharge nominal (In) et l'énergie absorbée .

La tension de limitation est la plus pratique. C'est la tension à laquelle le parafoudre s'active pour dévier l'énergie de la surtension vers la terre. Une tension de limitation plus basse (par exemple, 1,2 kV) offre une meilleure protection aux appareils électroniques sensibles qu'une tension plus élevée (par exemple, 2,5 kV). Cependant, la durée de vie du dispositif s'en trouve réduite. Les solutions de protection contre les surtensions d'Etek sont remarquables grâce à leur approche multicouche : un dispositif de type 1 au point d'entrée du service, doté d'une capacité d'absorption d'énergie élevée pour absorber le gros de la surtension, suivi de dispositifs de types 2 et 3 en aval, avec des tensions de limitation progressivement plus basses, créant ainsi un « entonnoir » de protection qui atténue progressivement la surtension.

La nécessité de l'application et de la coordination

Voici mon opinion la plus ferme : les paramètres isolés d’un appareil sont dénués de sens sans contexte d’application . Le disjoncteur « idéal » sur le papier peut s’avérer inadapté à votre installation électrique . La fiabilité dépend du système dans son ensemble, et non du seul composant.

C’est là que la coordination sélective et la prévention des arcs électriques deviennent primordiales. À l’aide de courbes TCC et de logiciels, nous modélisons les scénarios de défauts afin de garantir le fonctionnement séquentiel des dispositifs de protection. L’objectif est d’isoler le défaut au niveau le plus bas possible, de préserver l’alimentation électrique ailleurs et, surtout, de réduire l’énergie de l’arc électrique . Un système bien coordonné, utilisant des dispositifs aux temps d’élimination rapides et prévisibles, peut abaisser l’énergie incidente en dessous des seuils dangereux, protégeant ainsi directement le personnel de maintenance. L’assistance technique d’Etek excelle dans ce domaine, aidant les clients non seulement à choisir des produits, mais aussi à concevoir des systèmes plus sûrs .

L'alliance parfaite entre spécifications et personnalisation

De nombreux fabricants vendent des coffrets accompagnés de fiches techniques. Les leaders du marché, comme Etek , proposent des solutions s'appuyant sur un véritable partenariat d'ingénierie. J'ai toujours apprécié leur volonté de s'investir pleinement dans les aspects techniques d'un projet.

Vous rencontrez des difficultés particulières liées aux courants riches en harmoniques générés par les variateurs de fréquence (VFD) dans une station d'épuration ? Les disjoncteurs thermiques classiques peuvent se révéler peu fiables. L'équipe d'Etek peut concevoir ses disjoncteurs électroniques avec des filtres optimisés pour éliminer les harmoniques et se concentrer uniquement sur le courant fondamental de 50/60 Hz, indicateur d'une surcharge réelle. Il ne s'agit pas d'une solution standard ; c'est une protection sur mesure .

Leur service de personnalisation couvre les caractéristiques physiques, l'image de marque et les protocoles de communication (comme la prise en charge simultanée de Modbus et de Profinet au sein d'une même famille de relais). Cette flexibilité garantit que leurs dispositifs de protection répondent non seulement aux exigences techniques, mais s'intègrent également parfaitement à votre système de contrôle et de surveillance existant.

L'alliance parfaite entre spécifications et personnalisation

Alors, comment, en tant qu'acheteur ou prescripteur, mettre en pratique ces connaissances ?

1. Connaissez votre système : obtenez ou calculez votre courant de court-circuit disponible aux points clés.

2. Définir le « pourquoi » : l’objectif est-il la simple protection des équipements, la sécurité des personnes, la continuité du service, ou les trois ? Cela permet de hiérarchiser les paramètres.

3. Transparence de la demande : exigez des courbes TCC claires et testées, ainsi que des seuils d’interruption de la part des fournisseurs.

4. Pensez en termes de systèmes, pas d'appareils : prévoyez la coordination et l'évolutivité future.

5. Partenaire, ne vous contentez pas d'acheter : choisissez une marque comme Etek qui propose un support technique avant-vente pour modéliser le comportement de votre système.

Le système de protection électrique le plus fiable repose sur une combinaison équilibrée de paramètres techniques rigoureusement appliqués, d'une connaissance approfondie du système et de produits d'une qualité constante. Il transforme votre infrastructure électrique, d'un service vulnérable, en un atout prévisible, gérable et sûr.
