Qu'est-ce qu'un disjoncteur miniature (MCB) ? – Guide de protection

Dans tout établissement commercial — qu’il s’agisse d’un atelier de production très actif, d’un immeuble de bureaux de grande hauteur ou d’une cuisine professionnelle —, les déclenchements inexpliqués et les arrêts soudains des équipements ne sont pas seulement des désagréments. Ils entraînent des temps d’arrêt coûteux, la détérioration des stocks et la frustration du personnel. Pire encore, lorsque les disjoncteurs ne se déclenchent pas correctement, cela peut entraîner la fusion de l’isolation, l’endommagement du câblage ou des incendies d’origine électrique.

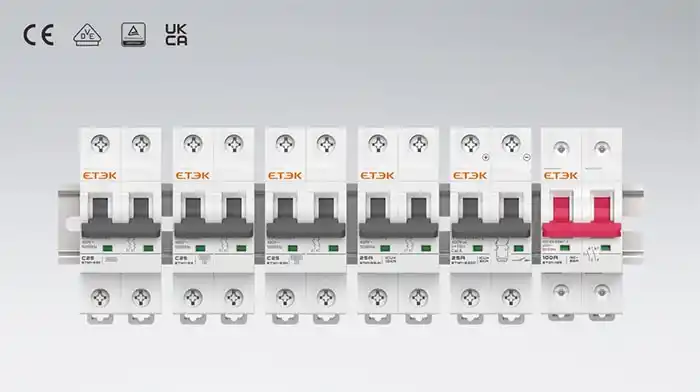

La sécurité électrique de votre installation repose sur un dispositif petit mais essentiel : le disjoncteur miniature (MCB). Comprendre le principe de fonctionnement du disjoncteur miniature est la première étape pour réduire les coupures imprévues et protéger vos actifs. Ce guide explique comment les disjoncteurs miniatures détectent les surcharges et les courts-circuits à l’aide d’un mécanisme de déclenchement thermomagnétique, aidant ainsi les responsables d’installations et les électriciens à maintenir des tableaux électriques commerciaux plus sûrs et plus fiables.

Le fonctionnement de base d'un disjoncteur miniature dans un tableau électrique commercial

Avant d'aborder le fonctionnement d'un disjoncteur miniature, il est utile de comprendre son rôle au sein de votre tableau de distribution. Dans un tableau électrique commercial classique, le disjoncteur miniature est placé en aval de l'interrupteur principal, mais en amont des différents circuits dérivés.

Disjoncteur miniature (MCB) vs fusible traditionnel

Les fusibles traditionnels offrent une protection à usage unique : lorsqu'un défaut survient, l'élément fusible fond et doit être remplacé. Cela entraîne des retards d'entretien et nécessite de disposer de fusibles de rechange. Un disjoncteur différentiel (MCB), en revanche, est réutilisable. Lorsqu'il se déclenche à la suite d'un défaut, il suffit de le réenclencher en ramenant le levier en position « marche » — aucun remplacement n'est nécessaire. À lui seul, cet avantage peut permettre d'économiser des heures d'arrêt dans un environnement professionnel.

Les notes les plus courantes que vous rencontrerez

La plupart des circuits dérivés commerciaux utilisent des disjoncteurs différentiels (MCB) présentant les caractéristiques suivantes :

• Intensité nominale : 6 A à 63 A

• Pouvoir de coupure : 6 kA ou 10 kA

• Courbes de déclenchement : B, C ou D

Les deux types de défauts détectés par un disjoncteur : la surcharge et le court-circuit

Un disjoncteur miniature (MCB) est conçu pour réagir à deux situations distinctes de surintensité : la surcharge et le court-circuit. Comprendre cette différence vous aide à déterminer la cause du déclenchement d'un disjoncteur.

Une surcharge se produit lorsque le courant dépasse le courant nominal du disjoncteur différentiel (MCB), mais reste inférieur aux niveaux extrêmes de court-circuit. Cela se produit lorsque trop d'appareils fonctionnent simultanément sur le même circuit de dérivation — par exemple, en branchant deux radiateurs portatifs sur une multiprise. Les surcharges génèrent de la chaleur progressivement et peuvent persister pendant quelques secondes ou minutes avant que le disjoncteur ne se déclenche.

Un court-circuit est bien plus dangereux. Il se produit lorsque le conducteur sous tension entre en contact direct avec le neutre ou la terre, créant ainsi un circuit dont la résistance est quasi nulle. Le courant qui en résulte peut atteindre plusieurs milliers d'ampères en quelques millisecondes. Sans protection instantanée, cela provoquerait un arc électrique explosif, la fusion des conducteurs et probablement un incendie.

Le MCB gère ces deux situations grâce à deux mécanismes internes indépendants qui fonctionnent de concert.

Au cœur du disjoncteur : comment les déclenchements thermiques et magnétiques fonctionnent-ils ensemble ?

Pour comprendre le principe de fonctionnement d'un disjoncteur miniature, il faut examiner l'intérieur du boîtier moulé. Deux composants assurent le déclenchement proprement dit : un déclencheur thermique pour les surcharges, et un déclencheur magnétique pour les courts-circuits.

Disjoncteur thermique – Pour la protection contre les surcharges

La bande bimétallique est composée de deux métaux différents assemblés entre eux. Chaque métal se dilate à un rythme différent lorsqu'il est chauffé. En cas de surcharge prolongée, le courant qui traverse la bande la réchauffe. Cette dilatation inégale provoque une flexion progressive de la bande. À mesure qu'elle se courbe, elle libère un loquet à ressort, ce qui permet aux contacts du disjoncteur de s'ouvrir.

Principales caractéristiques du déclenchement thermique :

• À déclenchement temporisé : Plus la surcharge est importante, plus le déclenchement est rapide.

• Thermosensible : La température ambiante influe sur la vitesse de déclenchement.

• Protège l'isolation des câbles : Empêche la surchauffe progressive qui dégrade l'isolation en PVC ou en caoutchouc.

Disjoncteur magnétique – Pour la protection contre les courts-circuits

En cas de court-circuit, la rapidité est essentielle. Le déclenchement magnétique utilise une bobine solénoïde, constituée de quelques spires de fil de gros calibre enroulées autour d’un plongeur mobile. Lorsqu’un courant de court-circuit intense traverse la bobine, celle-ci génère un champ magnétique puissant qui attire instantanément le plongeur. Le plongeur vient frapper le même mécanisme de verrouillage, ouvrant ainsi les contacts en moins de 10 millisecondes.

Principales caractéristiques du déclenchement magnétique :

• Instantané : Aucun retard intentionnel.

• À seuil de courant : Ne s'active qu'au-delà d'un multiple prédéfini du courant nominal.

• À extinction d'arc : L'ouverture rapide des contacts, combinée à un éteint-arc, éteint l'arc électrique en toute sécurité.

Fonctionnement combiné : En cas de surcharge modérée, le déclenchement magnétique ne réagit pas — le courant est trop faible. La bande bimétallique prend alors le relais et se déclenche après quelques secondes. En cas de court-circuit complet, le déclenchement magnétique réagit immédiatement, prenant entièrement le pas sur l’élément thermique. C'est cette conception à double réponse qui rend le disjoncteur miniature si efficace.

Exemple concret de protection par disjoncteur miniature dans une cuisine professionnelle

Examinons un scénario typique dans une cuisine professionnelle afin d’observer les deux modes de protection en action.

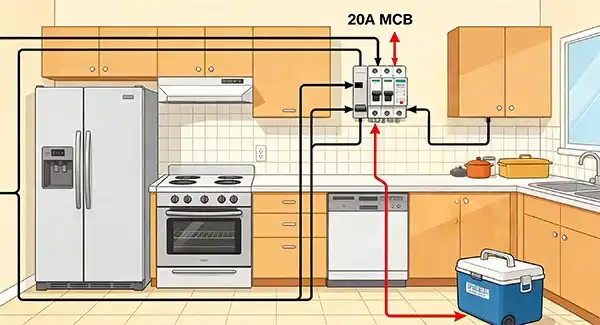

Configuration : Un seul disjoncteur miniature de type C de 20 A protège un circuit dérivé alimentant :

• Un réfrigérateur à porte vitrée

• Un four à convection

• Un lave-vaisselle encastrable

Scénario de surcharge : Pendant l'heure de pointe du déjeuner, le personnel met en marche simultanément le four, le lave-vaisselle et le réfrigérateur, tout en utilisant une armoire de maintien au chaud portable branchée sur le même circuit. Le courant total atteint 26 A — un niveau supérieur à l'intensité nominale de 20 A, mais bien inférieur à celui d'un court-circuit. La bande bimétallique s’échauffe. Au bout d’environ 30 secondes, elle se courbe suffisamment pour déclencher le disjoncteur différentiel. La cuisine est alors privée d’alimentation sur ce circuit, mais le disjoncteur a empêché le câblage de calibre 14 du bâtiment d’atteindre des températures dangereuses susceptibles de faire fondre l’isolation et de provoquer un incendie derrière les murs.

Scénario de court-circuit : Un technicien de maintenance enfonce accidentellement une vis dans le cordon d'alimentation du lave-vaisselle, mettant ainsi en contact les fils sous tension et le fil neutre. Le courant instantané grimpe à 800 A. Le disjoncteur magnétique réagit en moins de 0,01 seconde. Les contacts s'ouvrent, éteignant l'arc avant même qu'une flamme ne se développe. Le réfrigérateur et le four s'éteignent, mais l'établissement échappe à un incendie potentiellement catastrophique.

Pourquoi est-ce important pour votre site ? Cette même protection s'applique aux circuits d'éclairage, aux multiprises des centres de données et aux équipements de production. Chaque fois qu'un disjoncteur miniature se déclenche sans qu'il y ait de fumée visible ni de dégâts causés par la chaleur, il vient probablement de préserver votre site d'un problème bien plus grave.

Foire aux questions sur le fonctionnement des disjoncteurs différentiels

Q1 : Un disjoncteur peut-il se déclencher sans qu'il y ait de surcharge visible ?

Oui. Parmi les causes courantes, on peut citer :

• Courant d'appel au démarrage des moteurs : Les gros moteurs absorbent un courant équivalent à 6 à 10 fois leur courant de fonctionnement pendant quelques cycles. Si plusieurs moteurs démarrent simultanément, le courant d'appel cumulé peut simuler un court-circuit et déclencher l'élément magnétique.

• Connexions mal serrées : Une vis de borne mal serrée à l'intérieur du tableau génère de la chaleur qui se propage jusqu'au disjoncteur différentiel, provoquant un déclenchement thermique même en cas de courants normaux.

• Déclencheur sensible au vieillissement : Après de nombreuses années et de multiples cycles, la bande bimétallique peut s'affaiblir, provoquant des déclenchements intempestifs à des intensités plus faibles.

Q2 : Que se passe-t-il si j'installe un disjoncteur différentiel dont l'intensité nominale est supérieure à celle du câble ?

Il s'agit là d'un risque d'incendie grave. Par exemple, installer un disjoncteur différentiel (MCB) de 32 A sur un fil de 2,5 mm² entraîne une surchauffe de ce dernier et peut faire fondre son isolation bien avant que le déclenchement thermique du disjoncteur ne se produise. Le disjoncteur différentiel ne protégera pas le circuit : c'est le fil qui deviendra le maillon faible. Il faut toujours adapter la puissance nominale du disjoncteur différentiel à la section la plus petite du circuit.

Q3 : À quelle fréquence faut-il tester les disjoncteurs différentiels dans un bâtiment commercial ?

Il est souvent difficile de mettre en œuvre des tests fonctionnels de routine sur les équipements installés. Il est donc recommandé de prendre les mesures suivantes :

• Inspection annuelle : Faites appel à un électricien professionnel pour réaliser une inspection par imagerie thermique du tableau de distribution. Si des « points chauds » sont détectés au niveau des bornes d’entrée ou de sortie d’un disjoncteur miniature, cela indique un câblage desserré ou une résistance interne anormale.
• Après un déclenchement : Si un disjoncteur miniature se déclenche à la suite d’un court-circuit, il est recommandé de le remplacer. Des courants de défaut de forte intensité peuvent endommager les contacts internes du disjoncteur, même si l’appareil semble par la suite se réarmer et fonctionner normalement.

Synthèse et prochaines étapes pour les responsables d'installations

Comprendre le principe de fonctionnement du disjoncteur miniature change radicalement votre façon d'aborder les problèmes électriques. Au lieu de vous contenter de réenclencher un disjoncteur déclenché en espérant que tout ira bien, vous pouvez désormais déterminer si la cause était une surcharge progressive ou un court-circuit dangereux.

Trois mesures à prendre sans délai dans votre établissement :

1. Consignez chaque déclenchement de disjoncteur. Notez la date, l'emplacement du circuit et les appareils qui étaient en marche. Si vous constatez des déclenchements répétés dus à une surcharge sur un même circuit, la solution consiste à répartir différemment les charges ou à ajouter un nouveau circuit dérivé, et non à installer un disjoncteur plus puissant.

2. Ne forcez jamais la réinitialisation. Si un disjoncteur s'enclenche immédiatement après que vous l'ayez réinitialisé, ne maintenez pas le levier en position « marche ». Cela indique un court-circuit persistant ou un défaut à la terre permanent. Faites appel à un électricien qualifié.

3. Vérifiez les caractéristiques techniques lors des opérations de maintenance. Lors du remplacement d'un disjoncteur différentiel (MCB), veillez à choisir un modèle présentant exactement les mêmes caractéristiques : même intensité nominale, même courbe de déclenchement et, au minimum, la même capacité de coupure. Le remplacement par un appareil de calibre supérieur ou de capacité de coupure inférieure compromet la sécurité.

Pour obtenir de l'aide afin de choisir le disjoncteur différentiel (MCB) adapté à vos circuits d'éclairage commercial, de CVC ou de cuisine — ou pour demander une inspection par imagerie thermique de votre tableau électrique — contactez notre équipe technique. Une installation bien protégée est une installation où les disjoncteurs se déclenchent intentionnellement, et non par accident.
