New Zealand (English)Protection du circuit principal dans les réseaux de distribution résidentiels
Langue

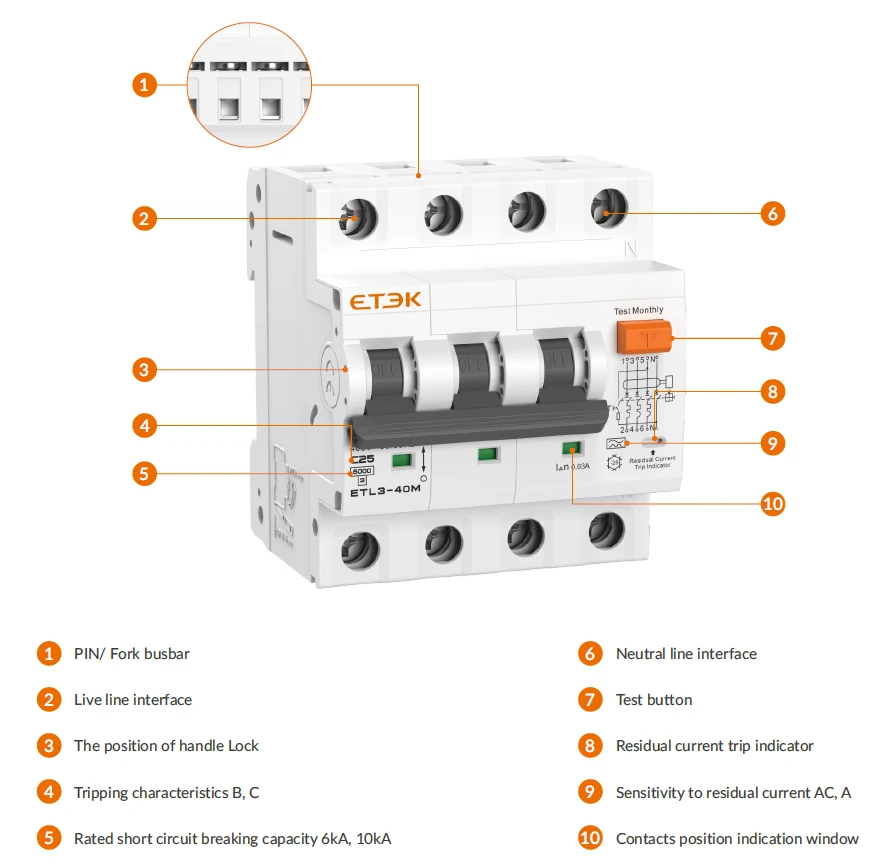

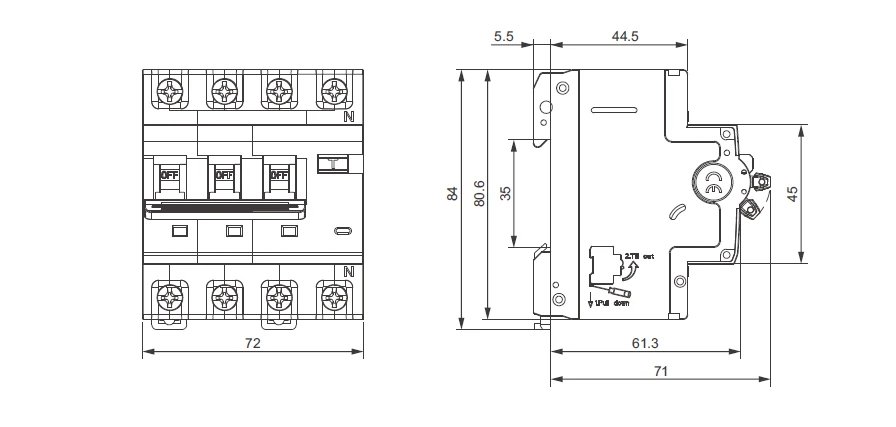

Les disjoncteurs différentiels avec protection contre les surintensités (RCBO) ETL3-40M offrent une protection combinée contre les surcharges, les courts-circuits et les défauts à la terre. Conçus pour les réseaux électriques de 400/415 V (3P+N) avec des courants nominaux allant jusqu'à 40 A, ils conviennent aussi bien aux installations résidentielles qu'industrielles.
La gamme offre des capacités de coupure de 6 kA et 10 kA et est équipée d'un déclencheur électromagnétique fiable pour un déclenchement rapide en cas de défaut.
| Caractéristiques techniques | |
| Norme | IEC/EN 61009-1 |
| Type de déclenchement | Type électromagnétique |
| Type à courant résiduel | Type CA - courant résiduel CA |
| Type A - courant résiduel CA et courant continu pulsé | |
| Nombre de pôles | 3P+N |
| Tension d'isolation (Ui) | 500 V |
| Tension nominale (Ue) | 400/415 V |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40 A |
| Courants de sensibilité nominaux (I△n) | 30, 100, 300 mA |
| Temps de coupure en cas de courant résiduel (I△n) | <0,3 s |
| Capacité nominale de fermeture et d'ouverture en courant résiduel (I△m) | 500 A |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (lcn) | ETL3-40M : 6 kA |
| ETL3-40MH : 10 kA | |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) |
| 650 ± 10 °C (poignée) | |
| Caractéristiques de déclenchement thermique | 1,13 In : pas de déclenchement en une heure |
| 1,45 In : déclenchement en une heure | |
| Caractéristiques de déclenchement instantané | B : 3 In-5 In ; C : 5 In-10 ln |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 8 000 cycles |
| Indicateur de position des contacts | vert : désactivé / rouge : activé |
| Indicateur de défaut à la terre | Blanc : Normal |
| Bleu : Défaut de fuite | |
| Indice de protection | IP20 |
| Température ambiante | -25 °C à +55 °C |
| Température de stockage | -30 °C à +70 °C |
| Type de raccordement des bornes | Câble / Barre omnibus à broches / Barre omnibus à fourches |
| Section maximale des câbles pour les bornes | 16 mm² (flexible) / 25 mm² (rigide) |
| Couple de serrage max. | 2,5 N.m |
| Installation | Montage sur rail DIN 35 mm |
| Mode d'entrée | Bidirectionnel |
