New Zealand (English)Protection du circuit principal dans les réseaux de distribution résidentiels
Langue

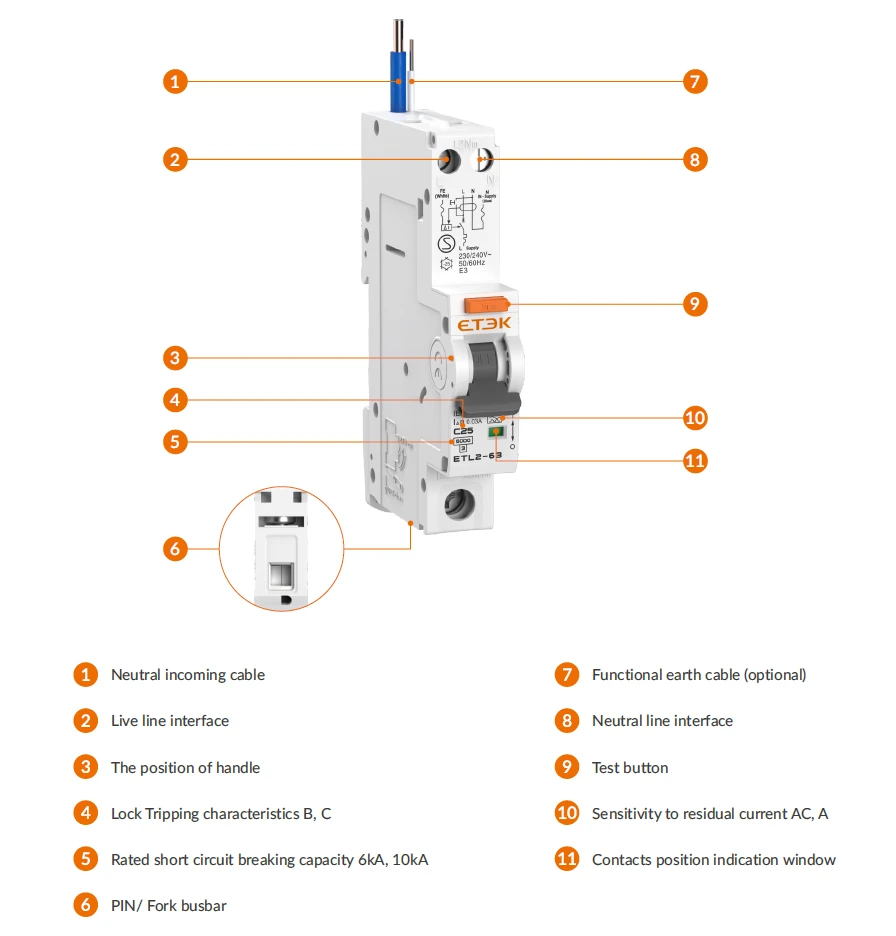

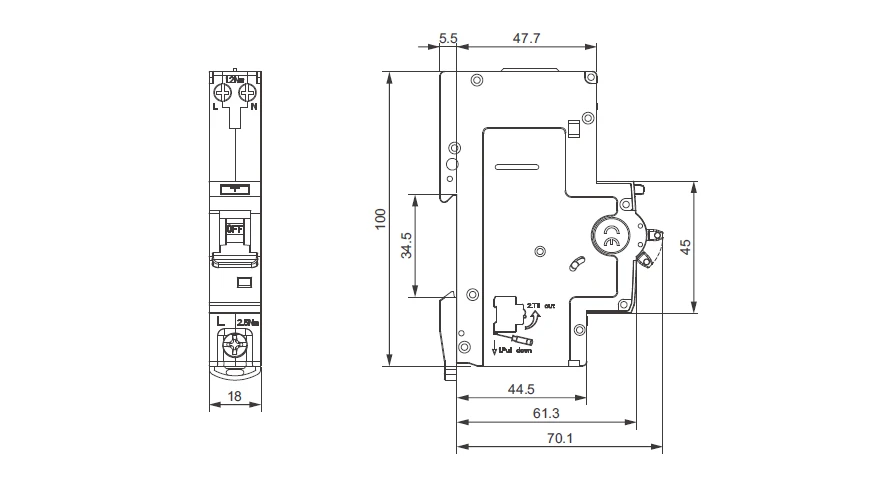

Disjoncteur différentiel ETL2-63 1P+N, d'une largeur d'un module, adapté à une installation dans des tableaux de distribution encastrables. Il offre une protection complète contre les courts-circuits, les surcharges et les défauts à la terre. Cet appareil, équipé d'un câble de neutre bleu, présente une capacité de coupure de 6 kA ou 10 kA et est disponible pour des courants nominaux allant jusqu'à 63 A, ce qui le rend adapté aux applications résidentielles, commerciales et industrielles. Un câble de terre fonctionnel (blanc) en option renforce la sécurité en cas de perte du neutre. Le neutre n'est pas commuté.
| Caractéristiques techniques | |
| Norme | IEC/EN 61009-1 |
| Protection | Défaut à la terre, surintensité et court-circuit |
| Type de déclenchement | Défaut à la terre : électronique |
| Surcharge et court-circuit : thermomagnétique | |
| Type de courant résiduel | Type CA - courant résiduel CA Type A - courant résiduel CA et courant continu pulsé |
| Nombre de pôles | 1P+N, la ligne neutre n'est pas commutée |
| Tension d'isolation (Ui) | 500 V |
| Tension nominale (Ue) | 230/240 V~ |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Courants de sensibilité nominaux (I△n) | 10, 30, 100, 300 mA |
| Temps de coupure du courant résiduel sous (I△n) | ≤ 0,1 s |
| Pouvoir de coupure et de fermeture nominal (I△m) | 500 A (In ≤ 50 A) ; 10 ln(In > 50 A) |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (lcn) | ETL2-63 : 6 kA ; ETL2-63H : 10 kA |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) ; 650 ± 10 °C (poignée) |
| Caractéristiques de déclenchement thermique | 1,13 In : pas de déclenchement dans l'heure ; 1,45 In : déclenchement dans l'heure |
| Caractéristiques de déclenchement instantané | B : 3 In-5 In ; C : 5 In-10 In |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 8 000 cycles |
| Indicateur de position des contacts | vert OFF/rouge ON |
| Indice de protection | IP20 |
| Température ambiante | -25 ℃ à +55 ℃ |
| Température de stockage | -30 ℃ à +70 ℃ |
| Type de connexion des bornes | Câble/type à broches/barre omnibus à fourche |
| Section maximale des bornes pour câble | Côté ligne (bas) : 25 mm² ; Côté charge (haut) : 16 mm² (Pour les conducteurs de 16 mm² : l'utilisation d'une cosse à sertir est obligatoire.) |
| Couple de serrage max. | Bas (côté ligne) : 2,5 N.m ; Haut (côté charge) : 1,2 N.m |
| Câble de phase neutre | Bleu, longueur 500 mm, 4 mm² (autres longueurs disponibles sur demande) |
| Câble de terre fonctionnelle | Blanc, longueur 500 mm, 0,6 mm² (autres longueurs disponibles sur demande) |
| Installation | Montage sur rail DIN 35 mm |
| Mode d'entrée | Bidirectionnel |
| Contact auxiliaire pour déclenchement à distance ou signalisation | |
| Contact auxiliaire | Oui |
| Contact auxiliaire et d'alarme | Oui |
| Déclencheur à shunt | Oui |
| Déclenchement par shunt et contact auxiliaire | Oui |
| Déclenchement par perte de tension | Oui |
| Déclenchement par surtension | Oui |
| Déclenchement par sous-tension | Oui |
| Déclenchement par surtension et sous-tension | Oui |
