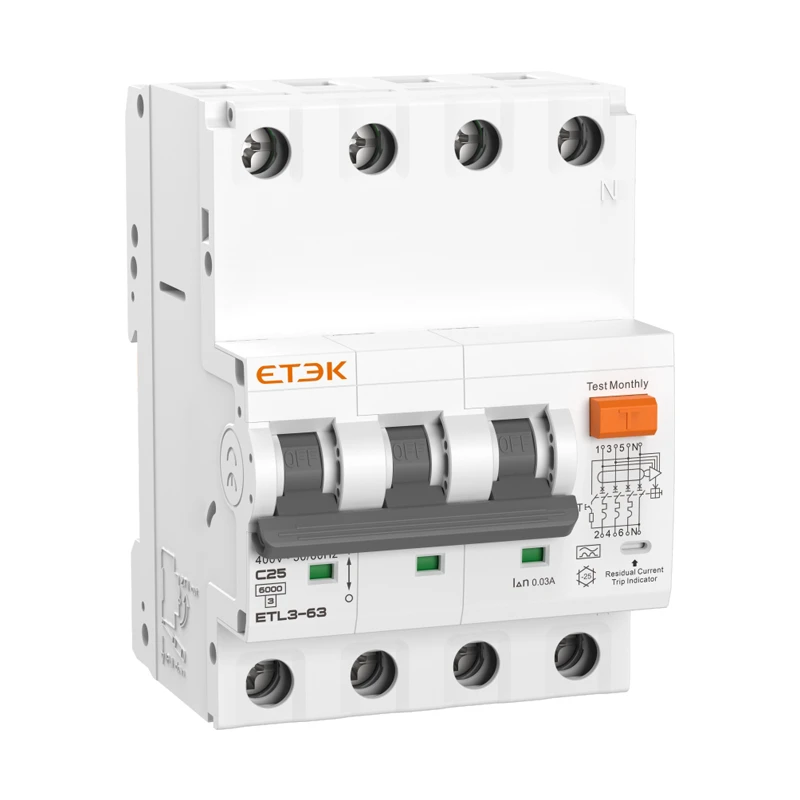

Disjoncteur différentiel ETL3-63(H) avec protection contre les surintensités

Disjoncteur différentiel 6/10 kA avec protection contre les surintensités

Le disjoncteur différentiel avec protection contre les surintensités (RCBO) ETL3-63 assure une protection contre les surcharges, les courts-circuits et les défauts de fuite. Compatible avec les réseaux électriques de 230/240 V (1P+N) ou 400/415 V (3P+N) et offrant des intensités nominales allant jusqu'à 63 A, il garantit un fonctionnement fiable dans les applications résidentielles et industrielles.

Intensités nominales : 6 A à 63 A
Types de courant résiduel : CA, A
Sensibilité : 10, 30, 100, 300 mA
Pouvoir de coupure : 6 kA (ETL3-63), 10 kA (ETL3-63H)

Renseignez-vous dès MAINTENANT

Caractéristiques du produit

Tension : Systèmes 240/415 V CA (50/60 Hz)
Plage de courant : 6 A à 63 A
Courant résiduel nominal : 10, 30, 100, 300 mA
Courbes de déclenchement : Types B/C disponibles
Pouvoir de coupure : Options 6 kA/10 kA
Protège contre les surcharges, les courts-circuits et les défauts de fuite
Type électronique
Types AC et A
Possibilité de câblage bidirectionnel
Fenêtre d'indication visuelle des défauts de fuite
Hublot transparent d'observation de l'état de déclenchement
Disjoncteur différentiel (RCBO) conforme à la norme CEI/EN 61009-1

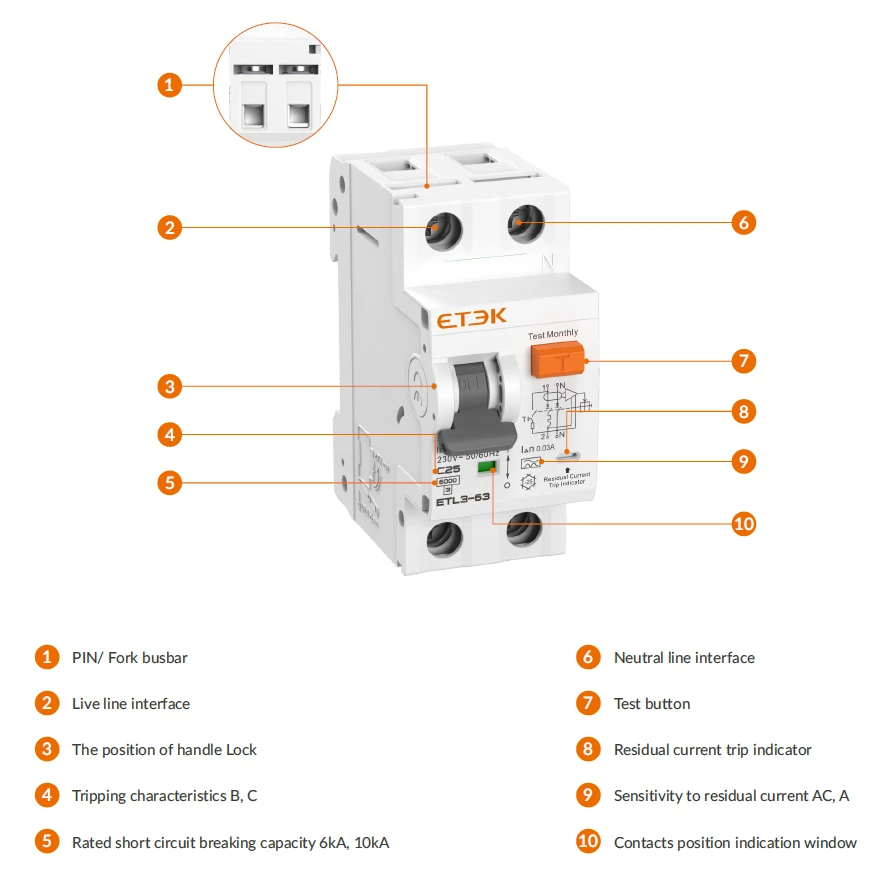

Conseils d'utilisation

Schéma de câblage

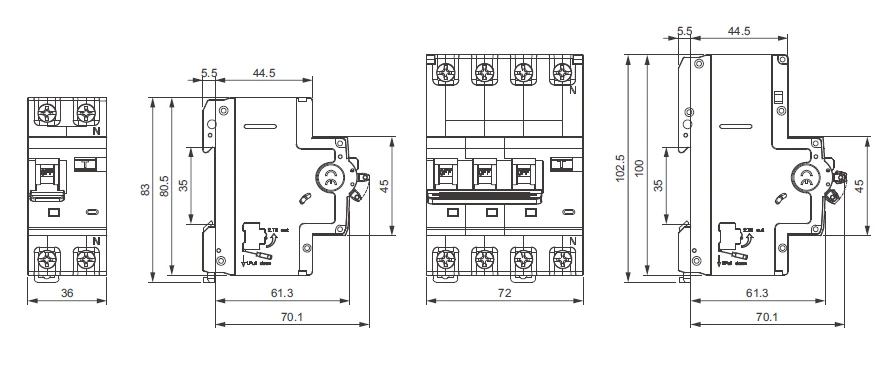

Dimensions (mm)

Caractéristiques techniques

Caractéristiques techniques
Norme	IEC/EN 61009-1
Protection	Défaut à la terre, surintensité et court-circuit
Type de déclenchement	Défaut à la terre : électronique
Type de déclenchement	Surcharge et court-circuit : thermomagnétique
Type de courant résiduel	Type CA - courant résiduel CA
Type de courant résiduel	Type A - courant résiduel CA et courant continu pulsé
Nombre de pôles	1P+N, 3P+N
Tension d'isolation (Ui)	500 V
Tension nominale (Ue)	1P+N : 230/240 V~ ; 3P+N : 400/415 V~
Courants nominaux (In)	6, 10, 16, 20, 25, 32, 40, 50, 63 A
Courants de sensibilité nominaux (I△n)	10, 30, 100, 300 mA
Temps de coupure du courant résiduel sous (I△n)	≤0,1 s
Capacité nominale de fermeture et d'ouverture (l△m)	500 A (In ≤ 50 A)
Capacité nominale de fermeture et d'ouverture (l△m)	10 ln(In > 50 A)
Fréquence nominale	50/60 Hz
Capacité nominale de court-circuit (lcn)	ETL3-63 : 6 kA
Capacité nominale de court-circuit (lcn)	ETL3-63H : 10 kA
Classe de limitation d'énergie	3
Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs)	4 kV
Tension d'essai diélectrique	2 kV (50/60 Hz, 1 min.)
Résistance au feu (essai au fil incandescent)	960 ± 15 °C (boîtier)
Résistance au feu (essai au fil incandescent)	650 ± 10 °C (poignée)
Caractéristiques de déclenchement thermique	1,13 In Pas de déclenchement en une heure
Caractéristiques de déclenchement thermique	1,45 In Déclenchement en une heure
Caractéristiques de déclenchement instantané	B : 3 In-5 In ; C : 5 In-10 In
Durée de vie électrique	4 000 cycles
Durée de vie mécanique	8 000 cycles
Indicateur de position des contacts	vert (arrêt) / rouge (marche)
Indicateur de défaut à la terre	Blanc : Normal
Indicateur de défaut à la terre	Bleu : défaut de fuite
Indice de protection	IP20
Température ambiante	-25 ℃ à +55 ℃
Température de stockage	-30 ℃ à +70 ℃
Type de raccordement des bornes	Câble/type à broches/barre omnibus à fourches
Section maximale des câbles pour les bornes	16 mm² pour les câbles souples/25 mm² pour les câbles rigides
Couple de serrage max.	2,5 N·m
Installation	Montage sur rail DIN de 35 mm
Mode de transmission	Bidirectionnel
