New Zealand (English)Protection du circuit principal dans les réseaux de distribution résidentiels
Langue

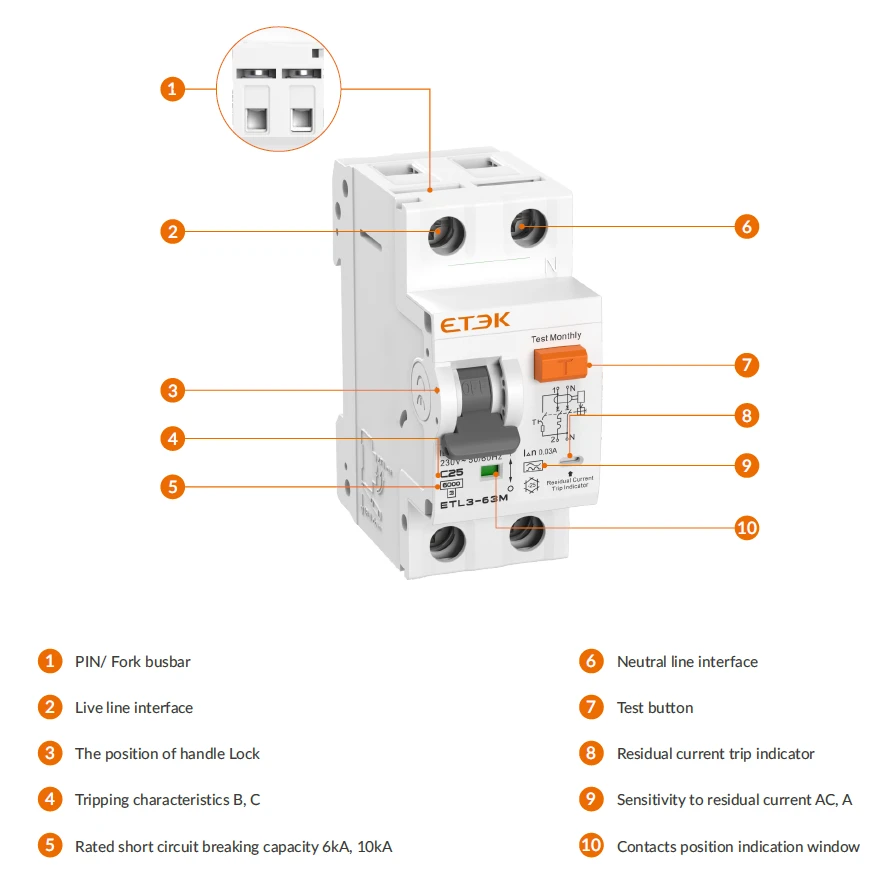

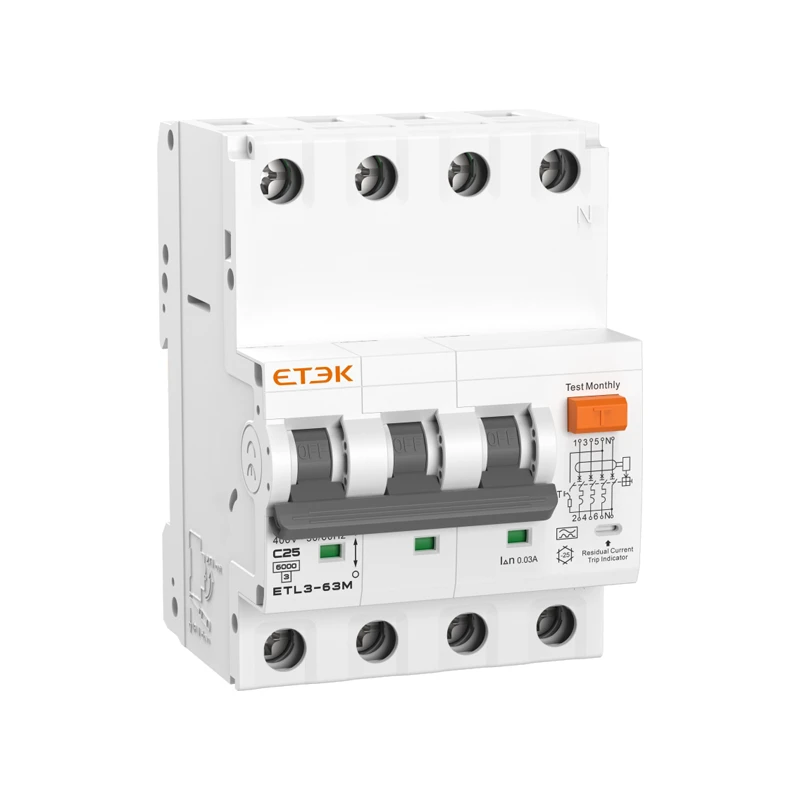

Le disjoncteur différentiel avec protection contre les surintensités (RCBO) ETL3-63M assure une protection contre les surcharges, les courts-circuits et les défauts de fuite. Compatible avec les réseaux électriques de 230/240 V (1P+N) ou 400/415 V (3P+N) et offrant des intensités nominales allant jusqu'à 63 A, il garantit un fonctionnement fiable dans les applications résidentielles et industrielles.
| Caractéristiques techniques | |
| Norme | IEC/EN 61009-1 |
| Protection | Défaut à la terre, surintensité et court-circuit |
| Type de déclenchement | Type électromagnétique |
| Type à courant résiduel | Type CA - courant résiduel CA |
| Type A - courant résiduel CA et courant continu pulsé | |

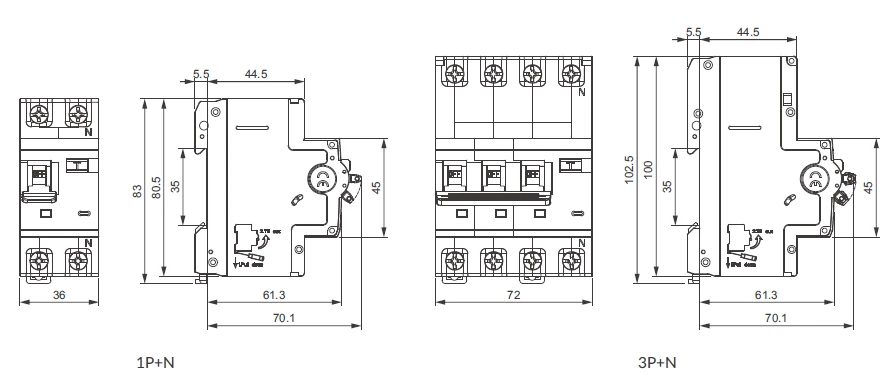

| Nombre de pôles | 1P+N, 3P+N |
| Tension d'isolation (Ui) | 500 V |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| Courants de sensibilité nominaux (I△n) | 30, 100, 300 mA |
| Temps de coupure en cas de courant résiduel inférieur à (I△n) | <0,3 s |
| Capacité nominale de fermeture et d'ouverture en courant résiduel (I△m) | 500 A (In ≤ 50 A) |
| 10 ln(In > 50 A) | |
| Fréquence nominale | 50/60 Hz |
| Capacité nominale de court-circuit (lcn) | ETL3-63M : 6 kA |
| ETL3-63MH : 10 kA | |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) |
| 650 ± 10 °C (poignée) | |
| Caractéristiques de déclenchement thermique | 1,13 In Pas de déclenchement dans l'heure |
| 1,45 s Déclenchement en moins d'une heure | |
| Caractéristiques de déclenchement instantané | B : 3 s-5 s ; C : 5 s-10 s |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 8 000 cycles |
| Indicateur de position des contacts | vert OFF/rouge ON |
| Indicateur de défaut à la terre | Blanc : Normal |
| Bleu : Défaut de fuite | |
| Indice de protection | IP20 |
| Température ambiante | -25 °C à +55 °C |
| Température de stockage | -30 ℃ à +70 ℃ |
| Type de connexion des bornes | Câble/à broches/barre omnibus à fourche |
| Section maximale des bornes pour câble | 16 mm² souple / 25 mm² rigide |
| Couple de serrage maximal | 2,5 N.m |
| Installation | Montage sur rail DIN 35 mm |
| Mode d'entrée | Bidirectionnel |
