New Zealand (English)Protection du circuit principal dans les réseaux de distribution résidentiels
Langue

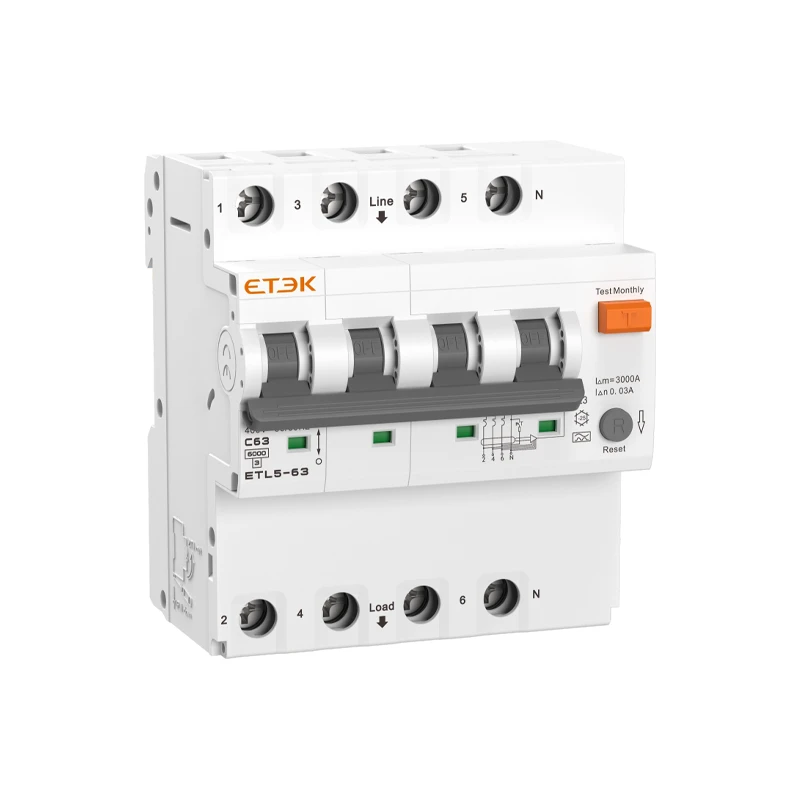

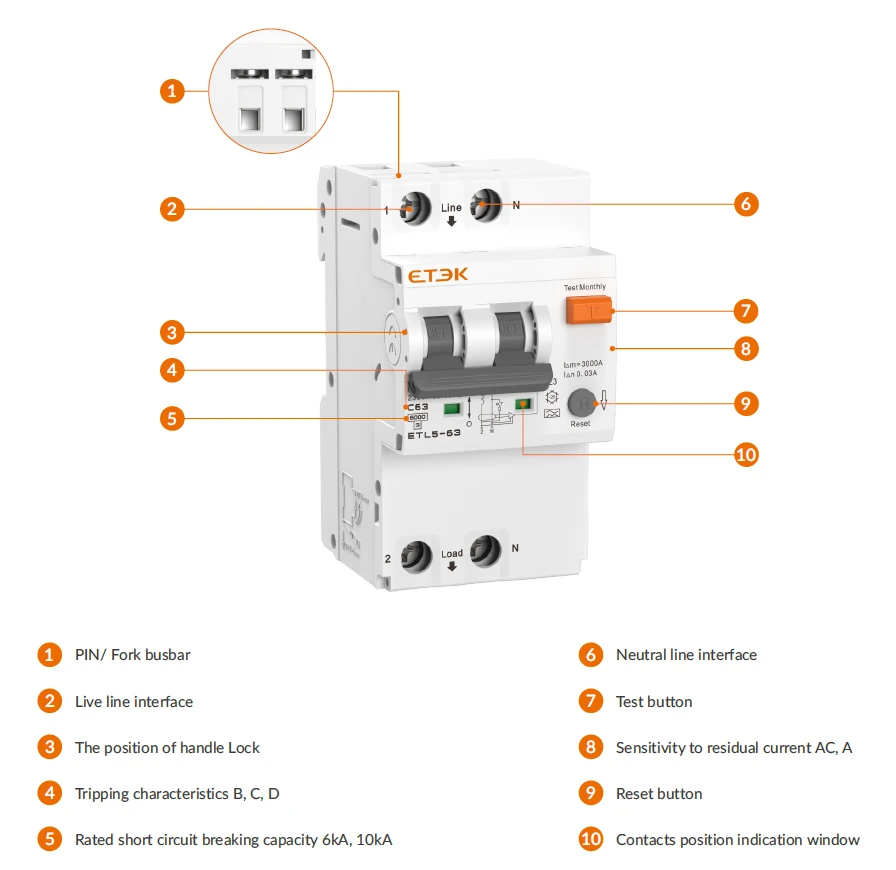

Le disjoncteur différentiel électronique ETL5-63 (disjoncteur différentiel avec protection contre les surintensités) intègre une protection contre les fuites à la terre, les surcharges et les courts-circuits dans un seul appareil compact, avec une large gamme de courants nominaux allant de 6 à 63 A. Il est disponible en versions de type AC et A pour une protection fiable, même avec des charges non linéaires, et se décline en versions 1P+N et 3P+N. L'ETL5-63 offre des options de capacité de coupure de 6 kA et 10 kA, répondant ainsi à un éventail plus large de besoins en matière de sécurité et d'installation dans les circuits terminaux résidentiels et commerciaux.
| Caractéristiques techniques | ||
| Norme | IEC/EN 61009-1 | |
| Protection | Défaut à la terre, surintensité et court-circuit | |
| Type de déclenchement | Défaut à la terre : électronique | |
| Surcharge et court-circuit : Thermomagnétique | ||
| Type de courant résiduel | CA, A | |

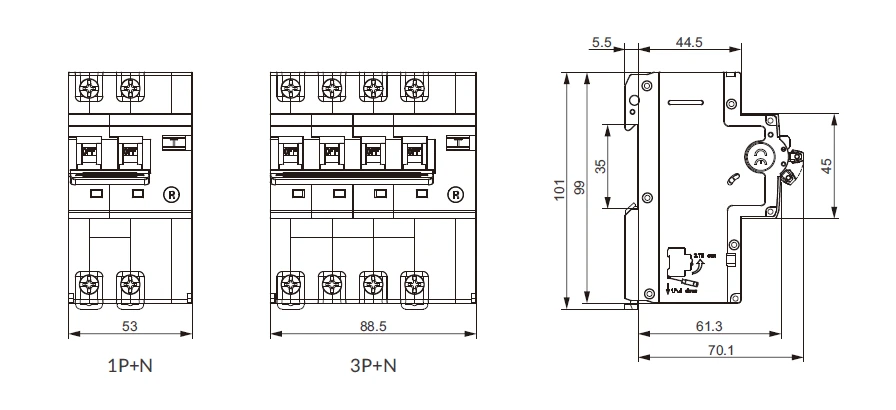

| Nombre de pôles | 1P+N 3 modules, 3P+N 5 modules (avec neutre commuté) | |
| Tension d'isolation (Ui) | 500 V | |
| Tension nominale (Ue) | 1P+N : 230/240 V~ ; 3P+N : 400/415 V~ | |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40, 50, 63 A | |
| Courants de sensibilité nominaux (I△n) | 10, 30, 100, 300 mA | |
| Temps de coupure du courant résiduel sous (I△n) | ≤0,1 s | |
| Capacité nominale de fermeture et d'ouverture (I△m) | 500 A (In ≤ 50 A) | |
| 10 ln(In > 50 A) | ||
| Fréquence nominale | 50/60 Hz | |
| Capacité nominale de court-circuit (lcn) | ETL5-63 : 6 kA | |
| ETL5-63H : 10 kA | ||
| Classe de limitation d'énergie | 3 | |
| Tension de tenue aux impulsions nominale (Uimp) (1,2/50 μs) | 4 kV | |
| Tension d'essai diélectrique | 2 kV (50/60 Hz, 1 min.) | |
| Résistance au feu (essai au fil incandescent) | 960 ± 15 °C (boîtier) | |
| 650 ± 10 °C (poignée) | ||
| Caractéristiques de déclenchement thermique | 1,13 In Pas de déclenchement en une heure | |
| 1,45 In Déclenchement en moins d'une heure | ||
| Caractéristiques de déclenchement instantané | B : 3 In-5 In ; C : 5 In-10 In ; D : 10 In-20 In | |
| Durée de vie électrique | 4 000 cycles | |
| Durée de vie mécanique | 10 000 cycles | |
| Indicateur de position des contacts | vert OFF/rouge ON | |
| Indice de protection | IP20 | |
| Température ambiante | -25 °C à +55 °C | |
| Température de stockage | -30 °C à +70 °C | |
| Type de connexion des bornes | Bornes côté ligne | Câble/à broches/barre omnibus à fourche |
| Bornes côté charge | Câble/à broches | |
| Section maximale des bornes pour câble | 16 mm² souple / 25 mm² rigide | |
| Couple de serrage maximal | 2,5 N.m | |
| Installation | Montage sur rail DIN 35 mm | |
| Méthode d'entrée | Par le haut | |
