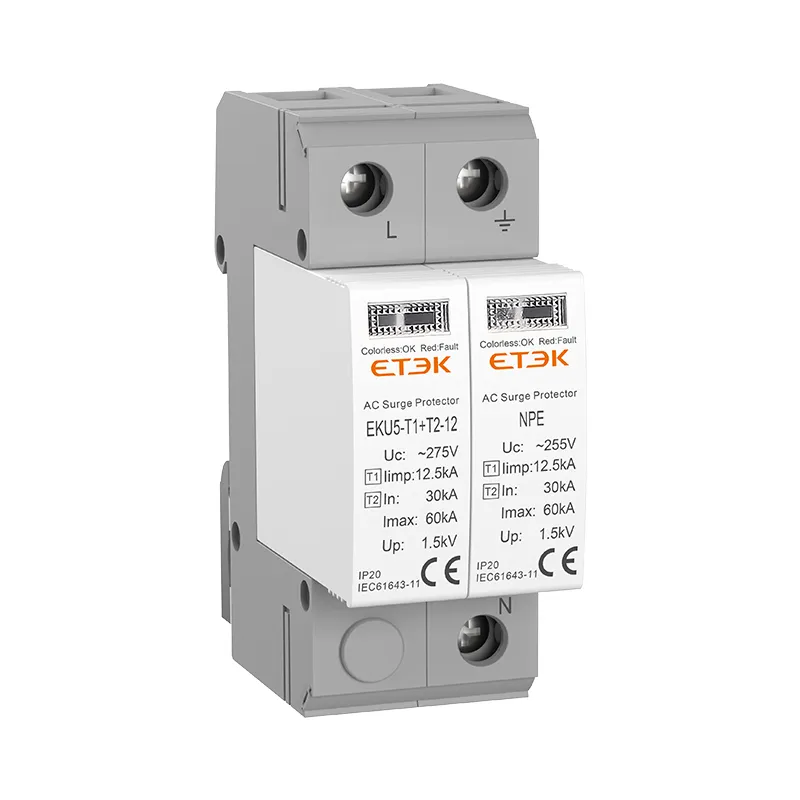

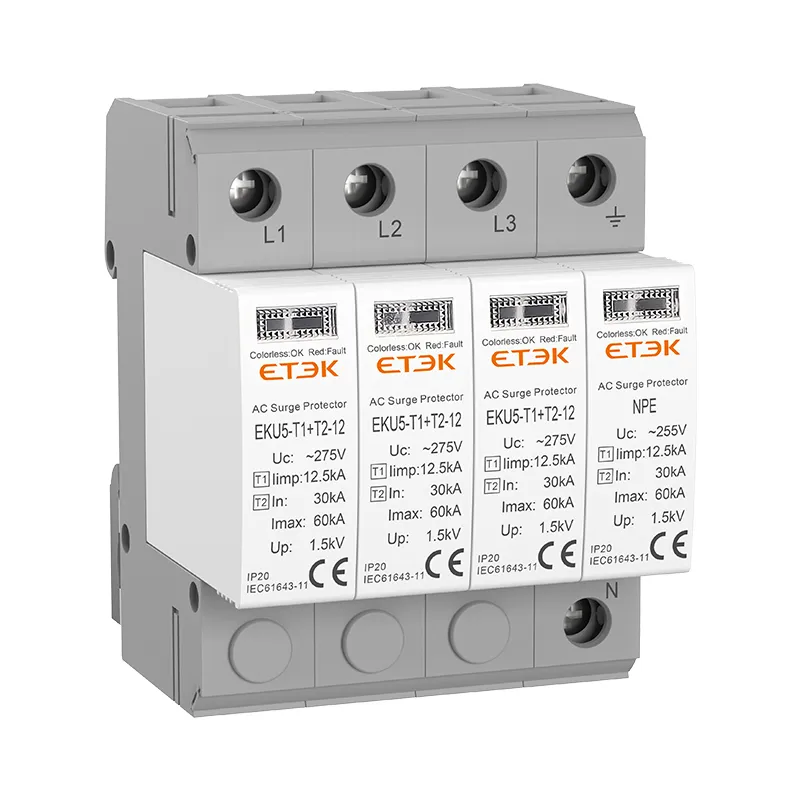

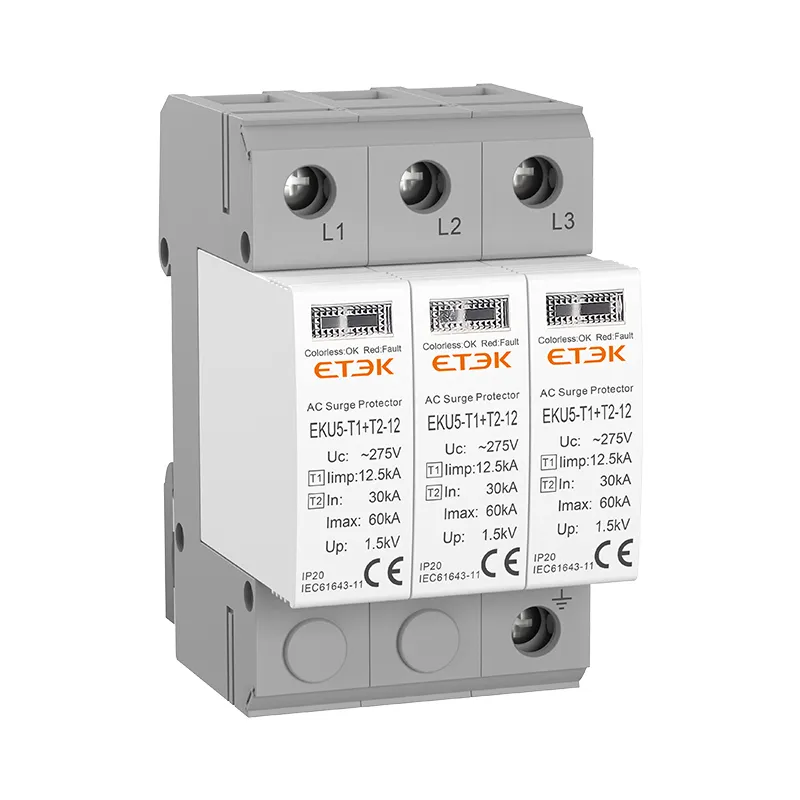

Dispositif de protection contre les surtensions EKU5 AC SPD Type 1+2, Iimp 12,5 kA, classe I+II

● Norme : IEC/EN 61643-11
● Surtension nominale : Iimp = jusqu'à 12,5 kA (10/350 µs), In = jusqu'à 30 kA (8/20 µs)
● Catégorie IEC/EN : Classe I+II / Type 1+2
● Tension de service continue max. : de 150 V à 385 V AC
● Boîtier : conception enfichable

Renseignez-vous maintenant PDF

Présentation du produit

La série EKU5-T1+T2-12 est une série de dispositifs de protection contre les surtensions CA de classe I+II Iimp 12,5 kA conçus pour protéger contre les coups de foudre indirects et directs de faible intensité. Ces SPD sont équipés de varistances à oxyde métallique à haute énergie, garantissant un temps de réponse faible et des caractéristiques adaptées à la protection de classe I et II. La conception modulaire avec inserts enfichables permet un remplacement facile et rapide des modules de fonction au cas où le MOV atteindrait la fin de sa durée de vie en raison d'une intensité élevée ou de pics de surtension fréquents.

Paramètres techniques

Données techniques

Tableau 1

Nombre de pôles	1P	2P	3P	4P	1P+NPE	3P+NPE
Systèmes de réseau	TN-S, TN-C, TT (uniquement LN)	TN-S	TN-C	TN-S	TT, TN-S
Mode de protection	L-PE, N-PE (uniquement TN-S), L-PEN, LN	PE-L, PE-N	Stylo L	PE-L, PE-N	LN,N-PE
Éléments de protection	MOV à haute énergie				MOV et GDT à haute énergie

Tableau 2

Tension de service continue max.	Uc(LN)	150 V	275 V	320V	385V
Tension de service continue max.	Uc(N-PE)	255 V
Courant de décharge d'impulsion (10/350μs)	mous	12,5 kA
Courant de décharge nominal (8/20μs)	Dans	30 kA
Courant de décharge maximal (8/20μs)	Imax	60 kA
Niveau de protection de tension (LN)/(N-PE)	En haut	1,2 kV/1,5 kV	1,5 kV/1,5 kV	1,6 kV/1,5 kV	1,8 kV/1,5 kV
Niveau de protection de tension 5 kA	En haut	≤ 0,6 kV	≤1,0 kV	≤1,2 kV	≤1,3 kV
Temps de réponse (LN)/(N-PE)	tA	≤25ns/≤100ns
Plage de température de fonctionnement	Tu	-40℃ à +80℃
Fusible de secours max.		160A gL/gG
État de fonctionnement/Indication de défaut		Vert/Rouge (LN), Jaune (N-PE)
Section transversale (Min.)/(Max.)		4 mm²/35 mm²
Pour montage sur		Rail DIN 35 mm
Matériel inclus		Plastique thermique UL94-V0
Degré de protection		IP20 (intégré)

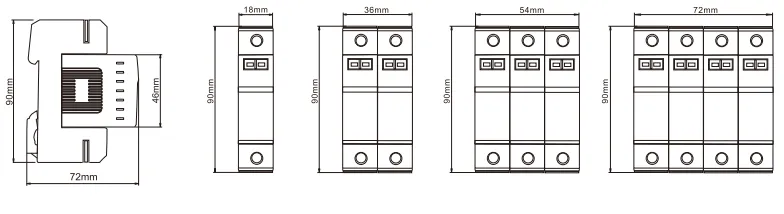

Dimensions

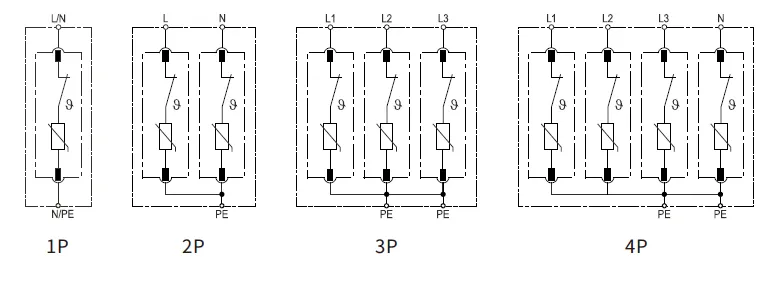

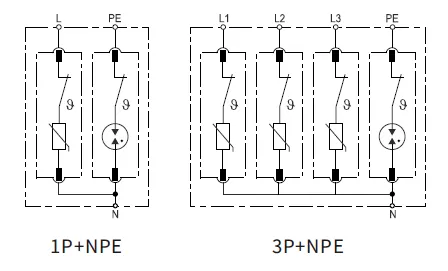

Schéma de circuit de base

Taille d'installation

Formulaire de sélection de produits

Nombre de pôles	Tension CA max. de fonctionnement continu
Nombre de pôles	150V	275V	320V	385V
1P	EKU5-T1+T2-12-1P150	EKU5-T1+T2-12-1P275	EKU5-T1+T2-12-1P320	EKU5-T1+T2-12-1P385
2P	EKU5-T1+T2-12-2P150	EKU5-T1+T2-12-2P275	EKU5-T1+T2-12-2P320	EKU5-T1+T2-12-2P385
3P	EKU5-T1+T2-12-3P150	EKU5-T1+T2-12-3P275	EKU5-T1+T2-12-3P320	EKU5-T1+T2-12-3P385
4P	EKU5-T1+T2-12-4P150	EKU5-T1+T2-12-4P275	EKU5-T1+T2-12-4P320	EKU5-T1+T2-12-4P385
1P+NPE	EKU5-T1+T2-12-1PN150	EKU5-T1+T2-12-1PN275	EKU5-T1+T2-12-1PN320	EKU5-T1+T2-12-1PN385
3P+NPE	EKU5-T1+T2-12-3PN150	EKU5-T1+T2-12-3PN275	EKU5-T1+T2-12-3PN320	EKU5-T1+T2-12-3PN385
Avec signalisation à distance
1P	EKU5-T1+T2-12-1P150S	EKU5-T1+T2-12-1P275S	EKU5-T1+T2-12-1P320S	EKU5-T1+T2-12-1P385S
2P	EKU5-T1+T2-12-2P150S	EKU5-T1+T2-12-2P275S	EKU5-T1+T2-12-2P320S	EKU5-T1+T2-12-2P385S
3P	EKU5-T1+T2-12-3P150S	EKU5-T1+T2-12-3P275S	EKU5-T1+T2-12-3P320S	EKU5-T1+T2-12-3P385S
4P	EKU5-T1+T2-12-4P150S	EKU5-T1+T2-12-4P275S	EKU5-T1+T2-12-4P320S	EKU5-T1+T2-12-4P385S
1P+NPE	EKU5-T1+T2-12-1PN150S	EKU5-T1+T2-12-1PN275S	EKU5-T1+T2-12-1PN320S	EKU5-T1+T2-12-1PN385S
3P+NPE	EKU5-T1+T2-12-3PN150S	EKU5-T1+T2-12-3PN275S	EKU5-T1+T2-12-3PN320S	EKU5-T1+T2-12-3PN385S

Télécharger les fichiers
