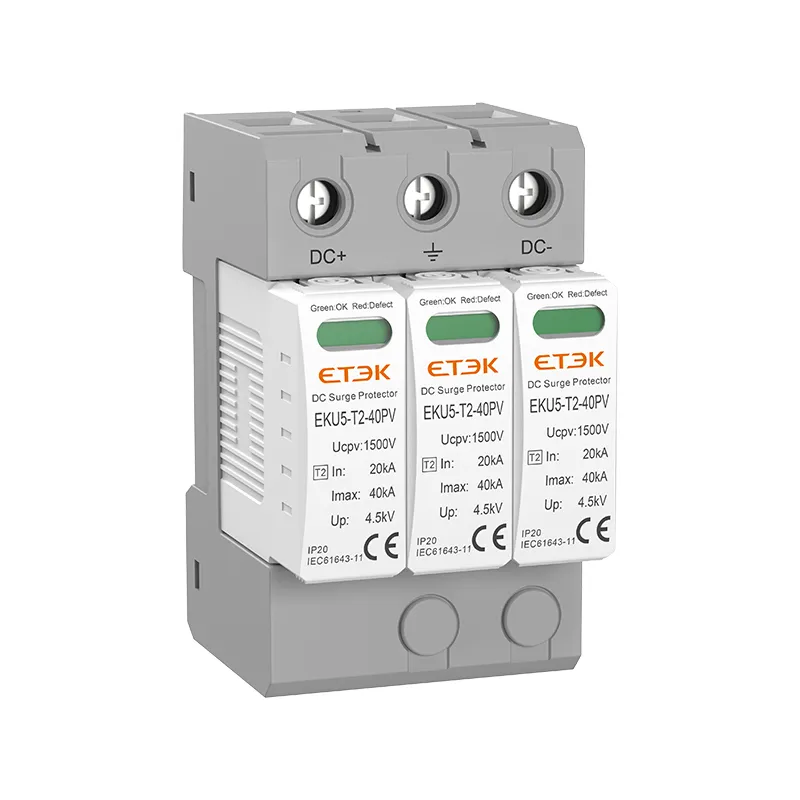

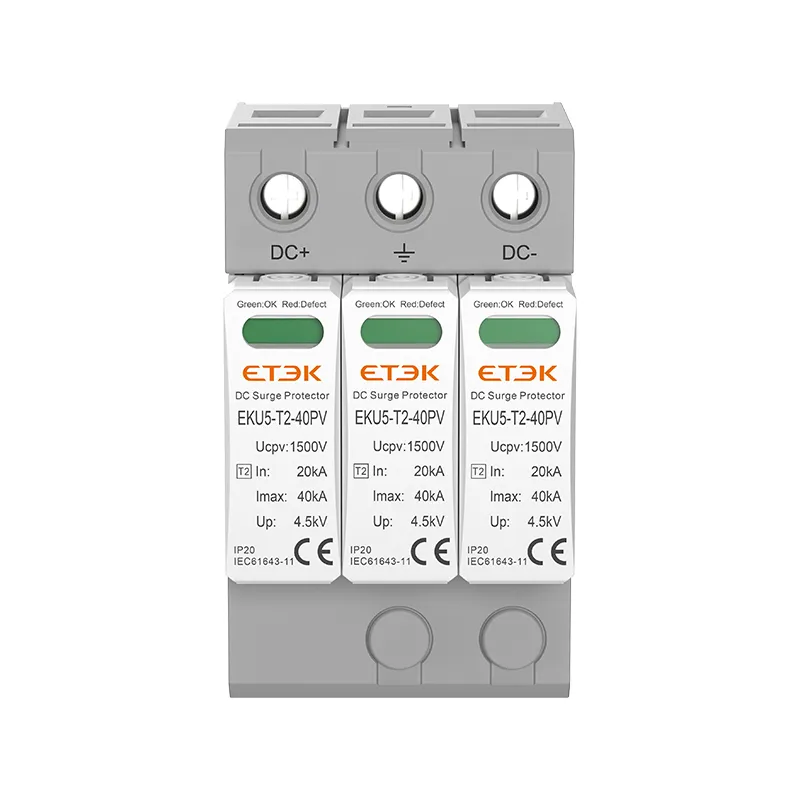

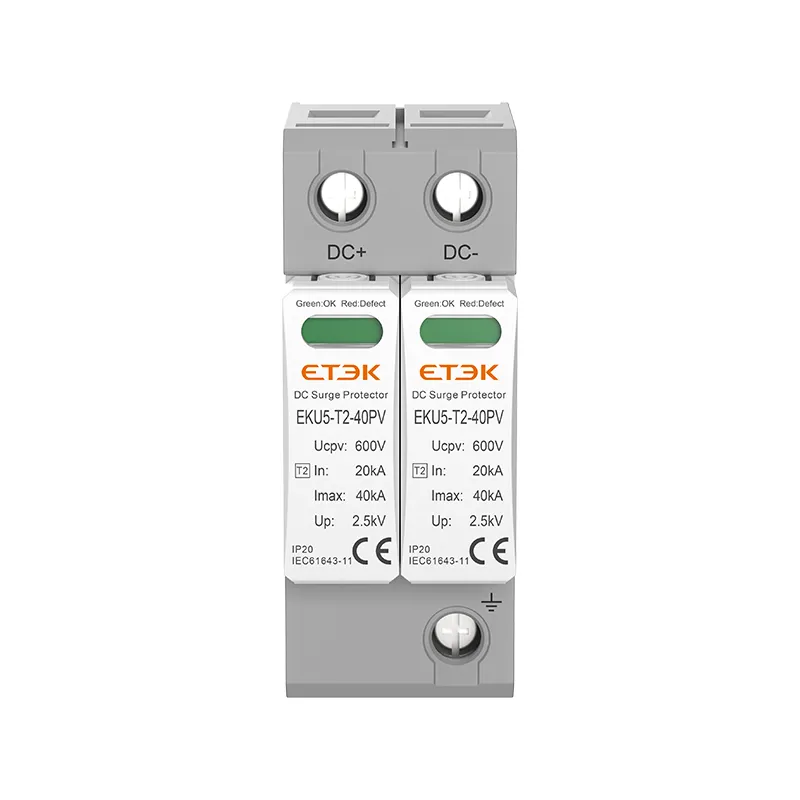

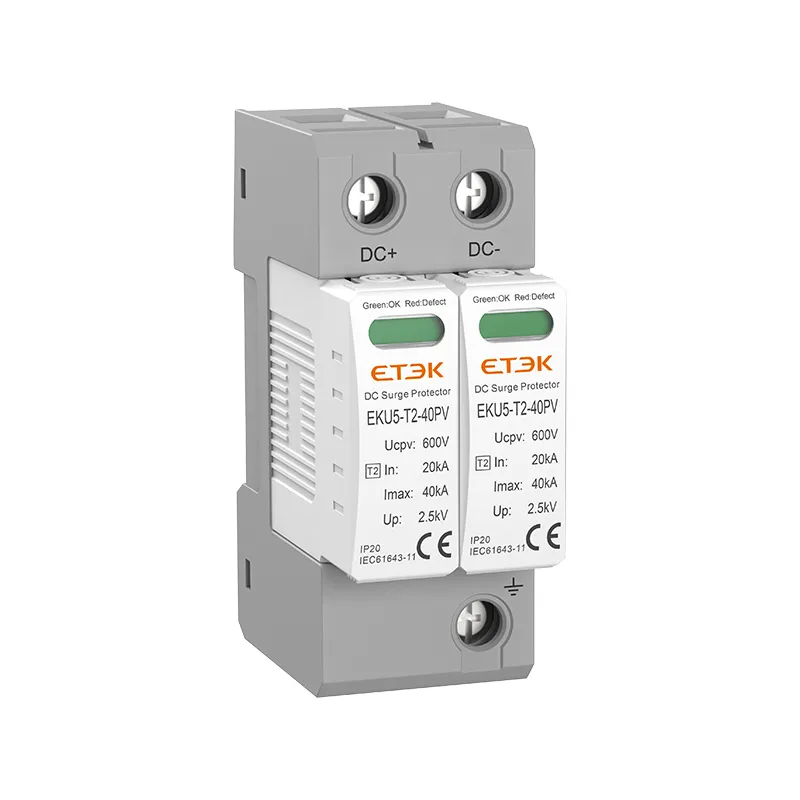

Dispositif de protection contre les surtensions photovoltaïques de classe II, type 2 DC SPD EKU5, Imax 40 kA

Le SPD EKU5-T2-40 PV est un parasurtenseur DC spécialement conçu pour les systèmes d'alimentation photovoltaïque. La tension de fonctionnement continue maximale atteint DC1500V. Ces unités doivent être installées en parallèle sur les réseaux DC à protéger et offrent une protection en modes commun et différent. Son emplacement d'installation est recommandé aux deux extrémités de la ligne d'alimentation DC (côté panneau solaire et côté onduleur/convertisseur), en particulier si le routage de la ligne est externe et long.

● Norme : IEC/EN 61643-31
● Surtension nominale : Imax=40kA (8/20 µs)
● Niveau de protection de tension (Up) : < 5,2 kV
● Catégorie IEC/EN : Classe II / Type 2
● Tension de service continue max. (Ucpv) : 600, 1000, 1500 V
● Boîtier : conception enfichable

Renseignez-vous maintenant PDF

Dispositif de protection contre les surtensions photovoltaïques de classe II, type 2 DC SPD EKU5, Imax 40 kA

Renseignez-vous maintenant PDF

Présentation du produit

Paramètres techniques

Télécharger les fichiers

Produits recommandés

Enquête

Présentation du produit

La série EKU5-T2-40PV est un dispositif de protection contre les surtensions photovoltaïques (SPD) multipolaire enfichable de type 2 conçu pour être utilisé dans les applications solaires photovoltaïques. Il est installé côté CC pour protéger les terminaux d'un système PV, tels que les panneaux solaires et les onduleurs, contre les effets des surtensions dues à la foudre.

Paramètres techniques

Données techniques

Nombre de pôles		2P (2Mods), 3P (3Mods)
Lieu d'utilisation		Coffret de chaîne, onduleur
Mode de protection		(CC+)-PE,(CC-)-PE,(CC+)-(CC-)
Éléments de protection		MOV à haute énergie
Tension continue maximale de fonctionnement continu	UCVP	600 V	1000V	1500V
Courant de décharge nominal (8/20μs)	Dans	20 kA
Courant de décharge total (8/20μs)	Total	40 kA
Courant de décharge maximal (8/20μs)	Imax	40 kA
Niveau de protection de tension (2P)	En haut	2,6 kV	4,0 kV	/
Niveau de protection de tension (3P)	En haut	/	4,0 kV	5,2 kV
Temps de réponse	tA	≤ 25 ns
Plage de température de fonctionnement	Tu	-40℃ à +80℃
Indication de l'état de fonctionnement/défaut		Vert/Rouge
Section transversale (Min.)/(Max.)		4 mm²/35 mm²
Montage		Rail DIN 35 mm, EN 60715
Matériau de l'enceinte		Plastique thermique UL94-V0
Degré de protection		IP20 (intégré)

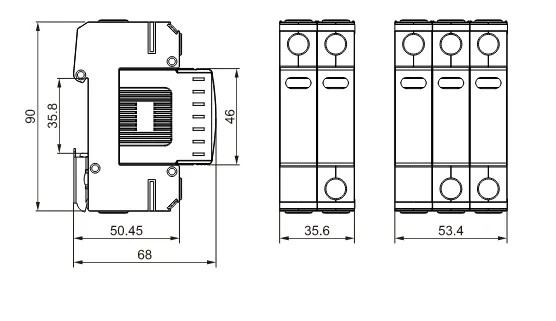

Dimensions

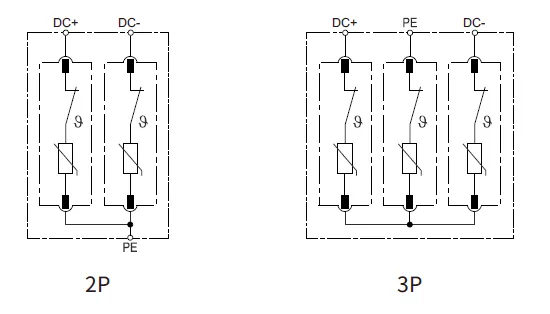

Schéma de circuit de base

Taille d'installation

Formulaire de sélection de produits

Nombre de pôles	Tension continue de fonctionnement max.
Nombre de pôles	600VDC	1000VDC	1500VDC
2Module	EKU5-T2-40PV-2M600	EKU5-T2-40PV-2M1000	-
3Module	-	EKU5-T2-40PV-3M1000	EKU5-T2-40PV-3M1500
Avec signalisation à distance
2Module	EKU5-T2-40PV-2M600S	EKU5-T2-40PV-2M1000S	-
3Module	-	EKU5-T2-40PV-3M1000S	EKU5-T2-40PV-3M1500S
