● Norme : IEC/EN 61643-11
● Capacité de résistance aux surtensions : Iimp=7 kA (10/350 µs), In=25 kA (8/20 µs)
● Catégorie IEC/EN : Classe I+II / Type 1+2
● Tension de fonctionnement continue maximale : 150, 275, 320, 385, 440 V
● Boîtier : Conception enfichable

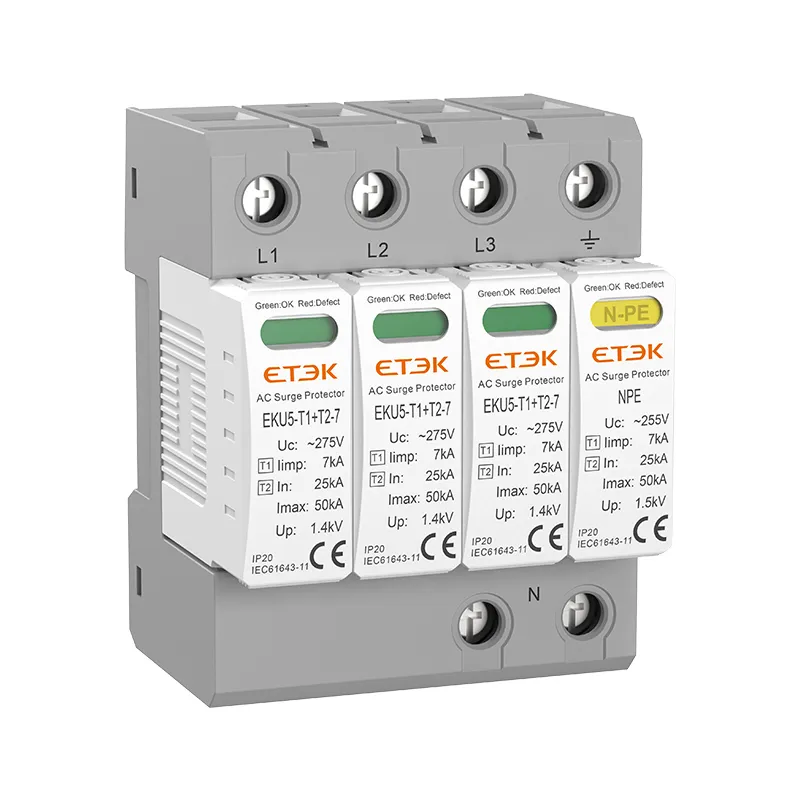

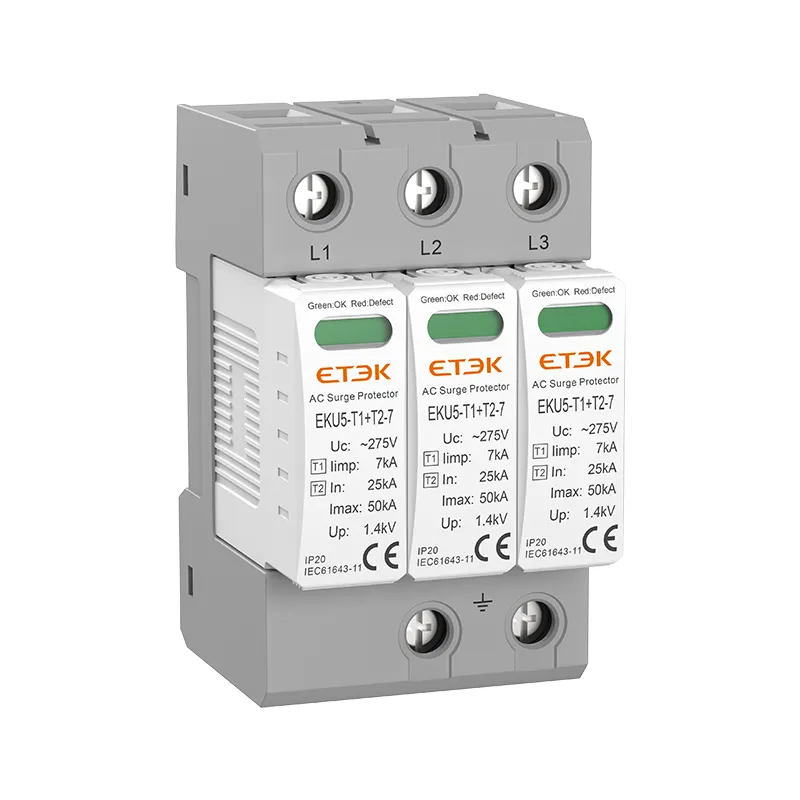

La série EKU5-T1+T2-7 est composée de parafoudres de classe I+II 7 kA conçus pour protéger contre les impacts de foudre indirects et directs de faible intensité. Ces parafoudres sont équipés de varistances à oxyde métallique haute énergie, garantissant un temps de réponse rapide et des caractéristiques adaptées aux classes de protection I et II. Leur conception modulaire avec modules enfichables permet un remplacement simple et rapide des modules fonctionnels si la varistance arrive en fin de vie suite à des pics de surtension fréquents ou de forte intensité.
| Nombre de poteaux | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Systèmes de réseau | TN-S, TN-C, TT (uniquement LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Mode de protection | L-PE, N-PE (uniquement TN-S), L-PEN, LN | L-PE, N-PE | Stylo L | L-PE, N-PE | LN, N-PE | |
| Éléments de protection | MOV à haute énergie | MOV et GDT à haute énergie | ||||
| Tension de fonctionnement continue maximale (LN) | Uc | 150 V | 275 V | 320 V | 385 V | 440 V |
| Tension de fonctionnement continue maximale (N-PE) | Uc | 255 V | ||||
| Courant de décharge impulsionnelle (10/350 μs) | Iimp | 7 kA | ||||
| Courant de décharge normal (8/20 μs) | Dans | 25 kA | ||||
| Courant de décharge maximal (8/20 µs) | Imax | 50 kA | ||||
| Niveau de protection contre les tensions (LN)/(N-PE) | En haut | 1,2 kV/1,5 kV | 1,4 kV/1,5 kV | 1,6 kV/1,5 kV | 1,8 kV/1,5 kV | 2,0 kV/1,5 kV |
| Niveau de protection contre les surtensions 5 kA | En haut | 1,0 kV | 1,2 kV | 1,4 kV | 1,5 kV | 1,6 kV |
| Temps de réponse (LN)/(N-PE) | tA | ≤25 ns/≤100 ns | ||||
| Plage de températures de fonctionnement | Tu | -40℃ à +80℃ | ||||
| Fusible de secours max. | 160 A gL/gG | |||||
| Indication d'état de fonctionnement/de défaut | Vert/Rouge (LN), Jaune (N-PE) | |||||
| Aire de la section transversale (Min.)/(Max.) | 4 mm²/35 mm² | |||||
| Montage | Rail DIN 35 mm, EN 60715 | |||||
| Matériau d'enveloppe | Plastique thermique UL94-V0 | |||||
| Degré de protection | IP20 (intégré) | |||||

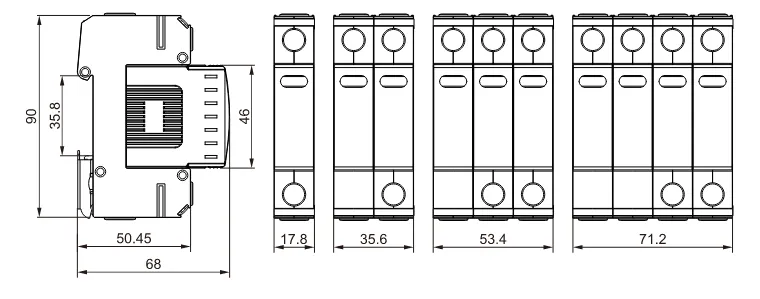

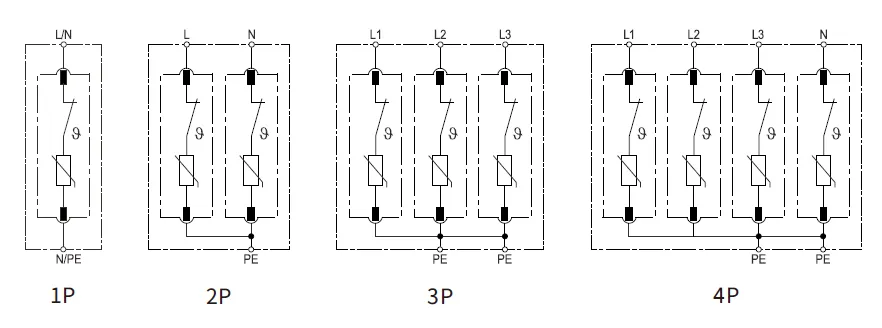

-Basic-circuit-Diagram.webp)

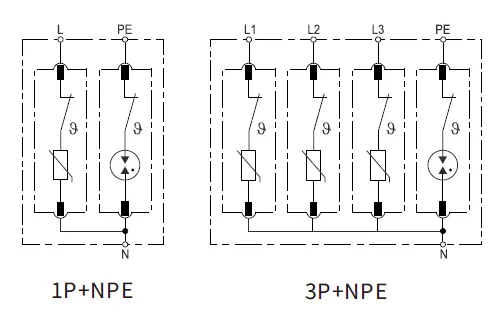

-Basic-Circuit-Diagram.webp)

|
No. of Poles |
Max. Continuous Operating AC Voltage |
||||
| 150V | 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T1+T2-7-1P150 |
EKU5-T1+T2-7-1P275 |
EKU5-T1+T2-7-1P320 |
EKU5-T1+T2-7-1P385 |
EKU5-T1+T2-7-1P440 |
|
2P |
EKU5-T1+T2-7-2P150 |
EKU5-T1+T2-7-2P275 |
EKU5-T1+T2-7-2P320 |
EKU5-T1+T2-7-2P385 |
EKU5-T1+T2-7-2P440 |
|
3P |
EKU5-T1+T2-7-3P150 |
EKU5-T1+T2-7-3P275 |
EKU5-T1+T2-7-3P320 |
EKU5-T1+T2-7-3P385 |
EKU5-T1+T2-7-3P440 |
|
4P |
EKU5-T1+T2-7-4P150 |
EKU5-T1+T2-7-4P275 |
EKU5-T1+T2-7-4P320 |
EKU5-T1+T2-7-4P385 |
EKU5-T1+T2-7-4P440 |
|
1P+NPE |
EKU5-T1+T2-7-1PN150 |
EKU5-T1+T2-7-1PN275 |
EKU5-T1+T2-7-1PN320 |
EKU5-T1+T2-7-1PN385 |
EKU5-T1+T2-7-1PN440 |
|
3P+NPE |
EKU5-T1+T2-7-3PN150 |
EKU5-T1+T2-7-3PN275 |
EKU5-T1+T2-7-3PN320 |
EKU5-T1+T2-7-3PN385 |
EKU5-T1+T2-7-3PN440 |
| With Remote Signaling | |||||
|
1P |
EKU5-T1+T2-7-1P150S |
EKU5-T1+T2-7-1P275S |
EKU5-T1+T2-7-1P320S |
EKU5-T1+T2-7-1P385S |
EKU5-T1+T2-7-1P440S |
|
2P |
EKU5-T1+T2-7-2P150S |
EKU5-T1+T2-7-2P275S |
EKU5-T1+T2-7-2P320S |
EKU5-T1+T2-7-2P385S |
EKU5-T1+T2-7-2P440S |
|
3P |
EKU5-T1+T2-7-3P150S |
EKU5-T1+T2-7-3P275S |
EKU5-T1+T2-7-3P320S |
EKU5-T1+T2-7-3P385S |
EKU5-T1+T2-7-3P440S |
|
4P |
EKU5-T1+T2-7-4P150S |
EKU5-T1+T2-7-4P275S |
EKU5-T1+T2-7-4P320S |
EKU5-T1+T2-7-4P385S |
EKU5-T1+T2-7-4P440S |
|
1P+NPE |
EKU5-T1+T2-7-1PN150S |
EKU5-T1+T2-7-1PN275S |
EKU5-T1+T2-7-1PN320S |
EKU5-T1+T2-7-1PN385S |
EKU5-T1+T2-7-1PN440S |
|
3P+NPE |
EKU5-T1+T2-7-3PN150S |
EKU5-T1+T2-7-3PN275S |
EKU5-T1+T2-7-3PN320S |
EKU5-T1+T2-7-3PN385S |
EKU5-T1+T2-7-3PN440S |
