Présentation du produit

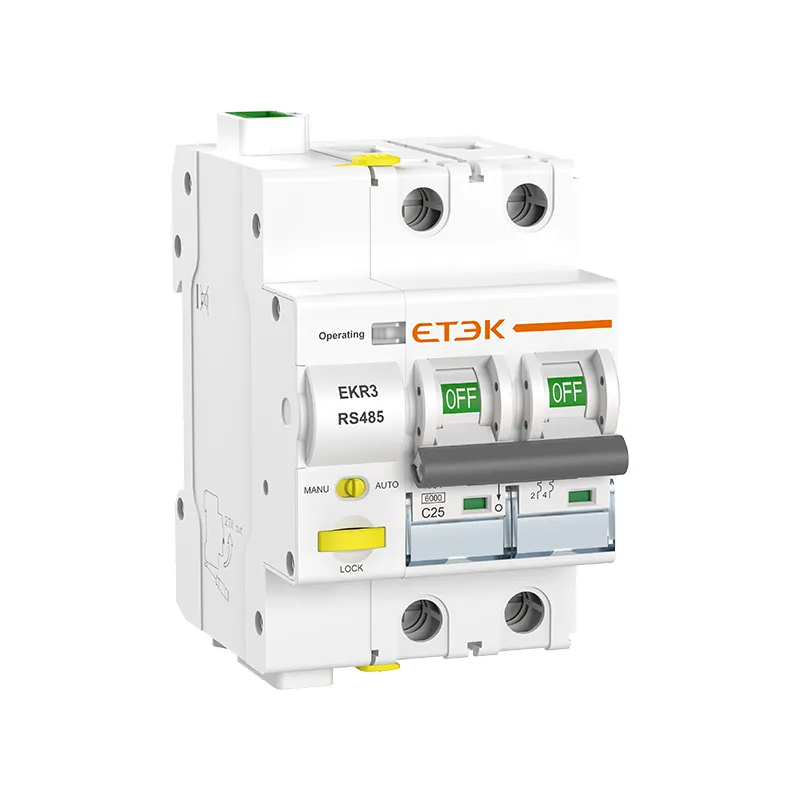

Le disjoncteur intelligent Wi-Fi EKR3 MCB permet la distribution à distance des équipements de disjoncteur via l'application Tuya ou une plate-forme connectée à RS485. Il dispose également de fonctions de commutation de fermeture et de temporisation pour obtenir l'état de commutation de l'équipement.

De plus, cette série de disjoncteurs intelligents offre une fonction de réenclenchement automatique. En cas de panne temporaire du système électrique, le produit se réenclenche automatiquement après un déclenchement pour améliorer la fiabilité de l'alimentation électrique du circuit.

Caractéristiques fonctionnelles

Assure la protection contre les surcharges et les courts-circuits. Lorsque l'interrupteur se déclenche accidentellement, il n'a pas besoin d'être fermé manuellement, ce qui réduit les coûts de maintenance manuelle, permet un dépannage rapide et améliore l'efficacité.
Le contrôle d'ouverture et de fermeture à distance, les tâches de synchronisation et l'obtention de l'état actuel du commutateur peuvent être réalisés via Wi-Fi ou une plate-forme avec connexion RS485.
Plusieurs temps de refermeture intégrés, une défaillance de fermeture continue dans une certaine période de temps peut envoyer un signal d'alarme via l'indicateur LED ou l'APP (pour l'heure et les heures spécifiques, veuillez vous référer au tableau des paramètres, et peut également être défini et ajusté selon les besoins).
Avec commutateur de sélection manuel/automatique et fonction de verrouillage mécanique.

Paramètres techniques

Données techniques

Modèle	EKR3-WiFi	EKR3-RS485
Méthode de communication	Wi-Fi, ZigBee	RS485
Bornes d'alimentation	LN
Consommation d'énergie	CA max. 1 VA (veille), max. 20 VA (action)
Tolérance de la tension d'alimentation	±10%
Indicateur d'état	LED verte	LED tricolore rouge, verte et jaune
Durée du voyage	≤ 1 s
Taille du terminal d'alimentation pour câble	Max. 2,5 mm²
Délais de réenclenchement	3 fois (personnalisable)	5 fois
Temps de réenclenchement	Première fois : 10 secondes ; Deuxième fois : 60 secondes ; Troisième fois : 300 secondes ; Personnalisable, ne peut pas être modifié après la configuration initiale.	Première fois : 60 secondes ; Deuxième fois : 90 secondes ; La troisième fois : 1800 secondes ; Quatrième temps : 2700 secondes ; Cinquième temps : 3600 secondes ; Plage de réglage du temps réglable : 60-3600 secondes.
Réinitialiser les temps de réenclenchement	Plus de déclenchement ni de réinitialisation manuelle dans les 15 minutes suivant une fermeture réussie	Aucun déclenchement ni réinitialisation manuelle dans les 60 secondes suivant une fermeture réussie, Plage de réglage du temps réglable : 5 à 600 secondes.
Protection	Surintensité et court-circuit
Type de voyage	Thermo-magnétique
Nombre de pôles	1P, 2P, 3P, 4P
Courants nominaux (In)	1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Tension nominale (Ue)	240/415V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	6 000 A
Impulsion nominale avec tension standard (1,2/50) Uimp	6 000 V
Caractéristique de libération thermique	(1.13-1.45) x Dans
Caractéristique de déclenchement magnétique	B : (3-5) x Dedans, C : (5-10) x Dedans
Température ambiante	-20℃ à +40℃
Température de stockage	-25℃ à +75℃
Degré de pollution	IP20
Taille max. du terminal MCB pour câble	Max. 2,5 mm²
Couple de serrage max. du MCB	2,5 Nm
Connexion MCB	De haut en bas
Installation	Montage sur rail DIN 35 mm

Dimensions

Taille du produit et méthode de câblage du disjoncteur intelligent EKR3
