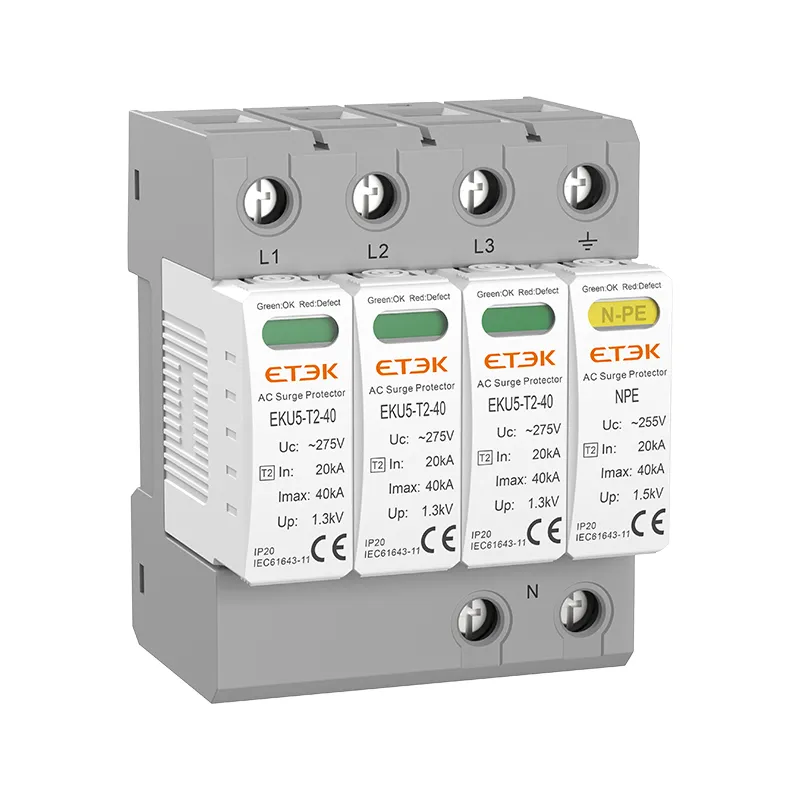

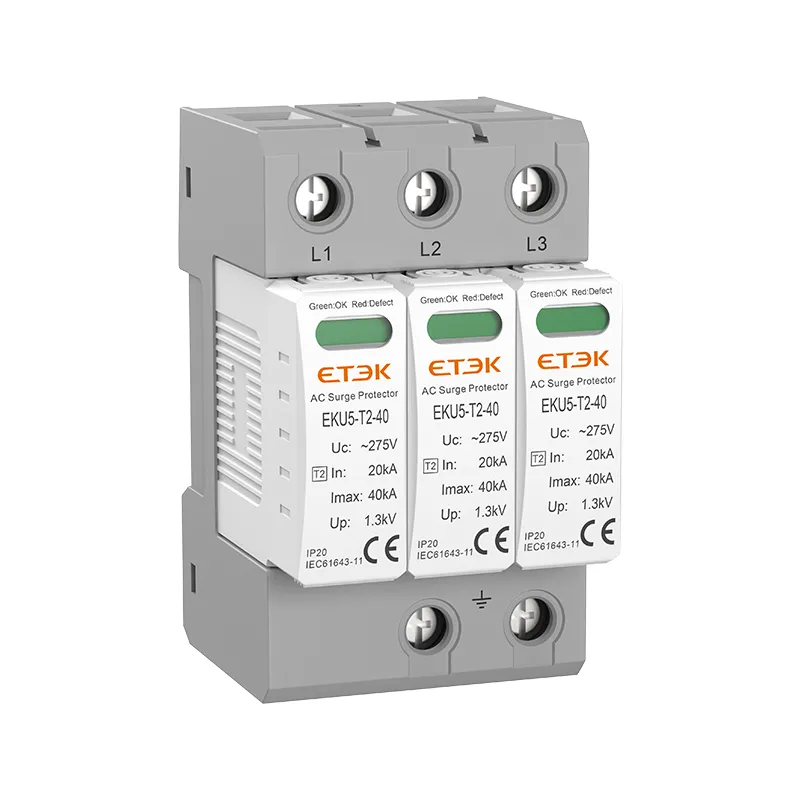

Dispositif de protection contre les surtensions EKU5 Type 2 AC, Imax 40 kA, classe II

EKU5-T2-40 est un disjoncteur différentiel de type 2, Imax = 40 kA, le produit prend également en charge la signalisation à distance. Cette série est dotée d'une technologie de déclenchement et de coupure innovante. La tension de fonctionnement continue maximale atteint 440 V, le courant de décharge maximal atteint 40 kA.

● Norme : IEC/EN 61643-11
● Surtension nominale : Imax=40kA (8/20 µs)
● Catégorie IEC/EN : Classe II / Type 2
● Tension de service continue max. : 150, 275, 320, 385, 440 V
● Boîtier : conception enfichable

Présentation du produit

Le dispositif de protection contre les surtensions CA EKU5-T2-40 est un dispositif de classe II conçu pour protéger contre les surtensions transitoires dues aux opérations de commutation rapides ou aux coups de foudre indirects. Il peut évacuer les surtensions induites (8/20 μs) et peut être utilisé comme deuxième niveau de protection dans les panneaux de distribution d'alimentation avec des protecteurs de type 1, ou comme premier niveau de protection pour les applications non directement exposées aux coups de foudre et sans système de protection externe contre la foudre.

Paramètres techniques

Données techniques

Tableau 1

Nombre de pôles	1P	2P	3P	4P	1P+NPE	3P+NPE
Systèmes de réseau	TN-S, TN-C, TT (uniquement LN)	TN-S	TN-C	TN-S	TT, TN-S
Mode de protection	L-PE, N-PE (uniquement TN-S), L-PEN, LN	PE-L, PE-N	Stylo L	PE-L, PE-N	LN, N-PE
Éléments de protection	MOV à haute énergie				MOV et GDT à haute énergie

Tableau 2

Tension maximale de service continu (LN)	UC	150 V	275 V	320V	385V	440V
Tension maximale de service continu (N-PE)	UC	255 V
Courant de décharge nominal (8/20μs) (LN)/(N-PE)	Dans	20 kA
Courant de décharge maximal (8/20μs) (LN)/(N-PE)	Imax	40 kA
Niveau de protection de tension (LN)/(N-PE)	En haut	0,8 kV/1,5 kV	1,3 kV/1,5 kV	1,5 kV/1,5 kV	1,8 kV/1,5 kV	2,0 kV/1,5 kV
Niveau de protection de tension 5 kA	En haut	0,6 kV	1,0 kV	1,2 kV	1,4 kV	1,6 kV
Temps de réponse (LN)/(N-PE)	tA	≤25ns/≤100ns
Plage de température de fonctionnement	Tu	-40℃ à +80℃
Fusible de secours max.		125 A gL/gG
Indication de l'état de fonctionnement/défaut		Vert/Rouge (LN), Jaune (N-PE)
Section transversale (Min.)/(Max.)		4 mm²/35 mm²
Montage		Rail DIN 35 mm, EN 60715
Matériau de l'enceinte		Plastique thermique UL94-V0
Degré de protection		IP20 (intégré)

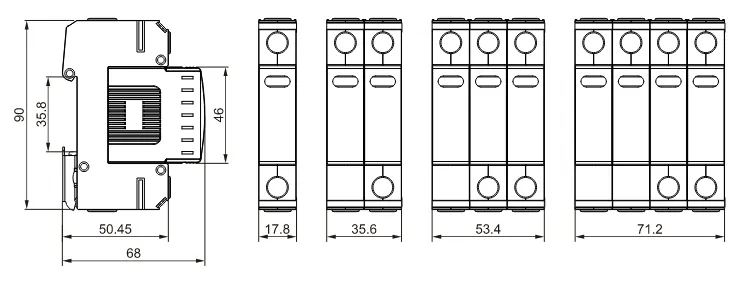

Dimensions

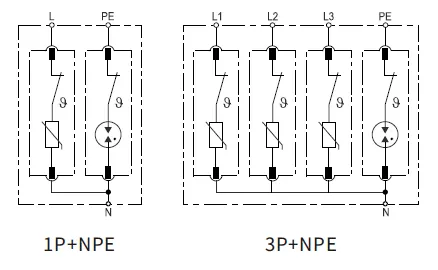

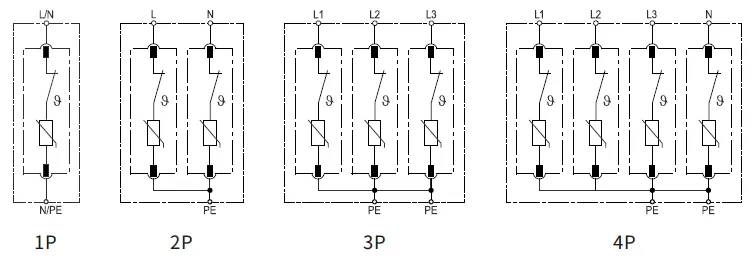

Schéma de circuit de base

Taille d'installation

Formulaire de sélection de produits

Liste de référence des types de SPD
Nombre de pôles	Tension CA max. de fonctionnement continu
Nombre de pôles	150V	275V	320V	385V	440V
1P	EKU5-T2-40-1P150	EKU5-T2-40-1P275	EKU5-T2-40-1P320	EKU5-T2-40-1P385	EKU5-T2-40-1P440
2P	EKU5-T2-40-2P150	EKU5-T2-40-2P275	EKU5-T2-40-2P320	EKU5-T2-40-2P385	EKU5-T2-40-2P440
3P	EKU5-T2-40-3P150	EKU5-T2-40-3P275	EKU5-T2-40-3P320	EKU5-T2-40-3P385	EKU5-T2-40-3P440
4P	EKU5-T2-40-4P150	EKU5-T2-40-4P275	EKU5-T2-40-4P320	EKU5-T2-40-4P385	EKU5-T2-40-4P440
1P+NPE	EKU5-T2-40-1PN150	EKU5-T2-40-1PN275	EKU5-T2-40-1PN320	EKU5-T2-40-1PN385	EKU5-T2-40-1PN440
3P+NPE	EKU5-T2-40-3PN150	EKU5-T2-40-3PN275	EKU5-T2-40-3PN320	EKU5-T2-40-3PN385	EKU5-T2-40-3PN440
Avec signalisation à distance
1P	EKU5-T2-40-1P150S	EKU5-T2-40-1P275S	EKU5-T2-40-1P320S	EKU5-T2-40-1P385S	EKU5-T2-40-1P440S
2P	EKU5-T2-40-2P150S	EKU5-T2-40-2P275S	EKU5-T2-40-2P320S	EKU5-T2-40-2P385S	EKU5-T2-40-2P440S
3P	EKU5-T2-40-3P150S	EKU5-T2-40-3P275S	EKU5-T2-40-3P320S	EKU5-T2-40-3P385S	EKU5-T2-40-3P440S
4P	EKU5-T2-40-4P150S	EKU5-T2-40-4P275S	EKU5-T2-40-4P320S	EKU5-T2-40-4P385S	EKU5-T2-40-4P440S
1P+NPE	EKU5-T2-40-1PN150S	EKU5-T2-40-1PN275S	EKU5-T2-40-1PN320S	EKU5-T2-40-1PN385S	EKU5-T2-40-1PN440S
3P+NPE	EKU5-T2-40-3PN150S	EKU5-T2-40-3PN275S	EKU5-T2-40-3PN320S	EKU5-T2-40-3PN385S	EKU5-T2-40-3PN440S
