● Norme : IEC/EN 61643-11
● Protège le système contre les pics de tension ou les surtensions transitoires.
● Capacité de résistance aux surtensions : In=20 kA (8/20 µs), Imax=40 kA (8/20 µs)
● Catégorie IEC/EN : Classe II / Type 2
● Niveau de protection contre les surtensions : 1,5 kV
● Tension de fonctionnement continue maximale : 275 V
● Boîtier : Conception enfichable

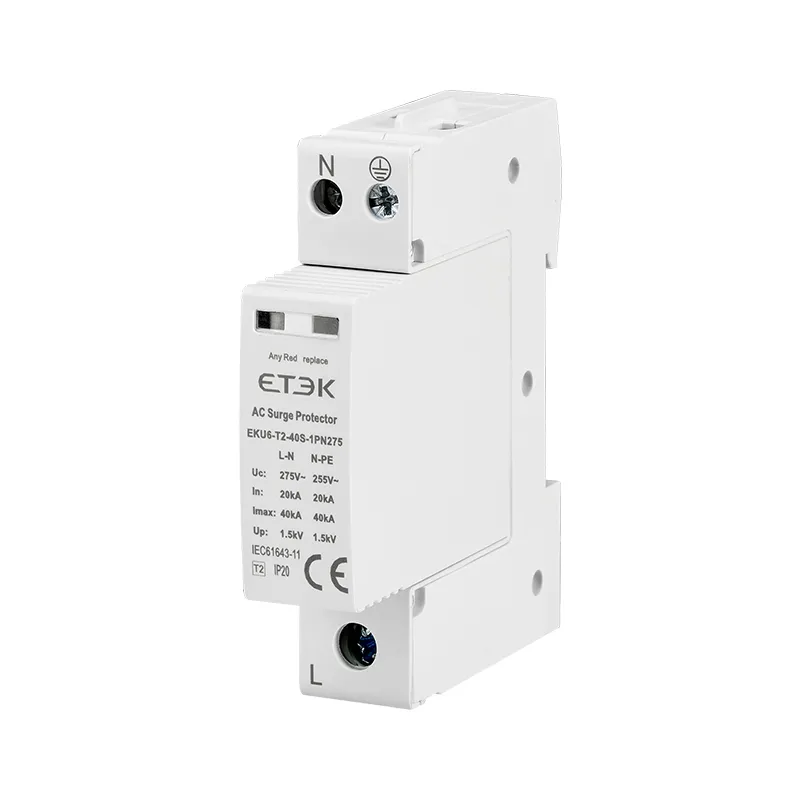

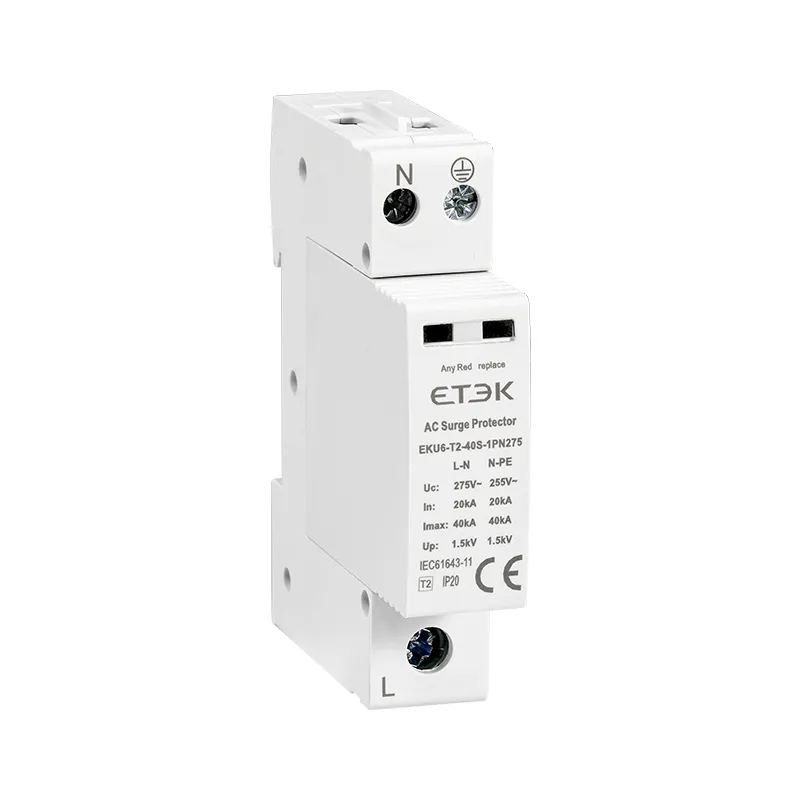

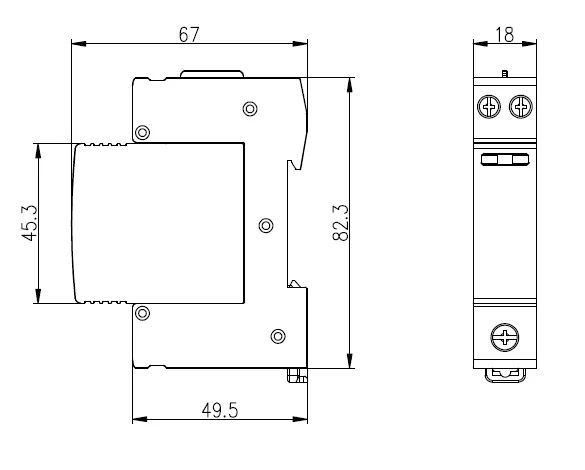

L'EKU6-T2-40S est un ensemble de parafoudres de type 2, classe C, de conception modulaire avec modules enfichables. Ces dispositifs protègent contre les surtensions transitoires dues aux commutations rapides ou aux impacts de foudre indirects (effets résiduels). Ce sont des parafoudres multipolaires compacts, faciles à installer et à remplacer grâce à leur faible encombrement (18 mm de largeur).
| Nombre de poteaux | 2P | 1P+NPE |
| Systèmes de réseau | TN-S | TT, TN-S |

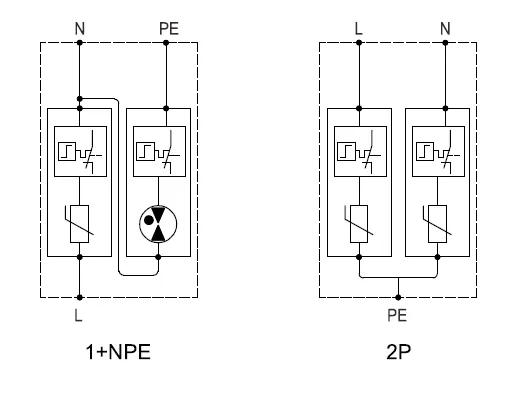

| Mode de protection | L-PE, N-PE | LN, N-PE |
| Éléments de protection | MOV à haute énergie | MOV et GDT à haute énergie |
| Tension de fonctionnement continue maximale (LN) | Uc | 275 V | |
| Tension de fonctionnement continue maximale (N-PE) | Uc | 255 V | |
| Courant de décharge normal (8/20μs) (LN)/(N-PE) | Dans | 20KA | |
| Courant de décharge maximal (8/20 μs) (LN)/(N-PE) | Imax | 40KA | |
| Niveau de protection contre les tensions (LN)/(N-PE) | En haut | ≤1,5 kV | |
| Niveau de protection contre les surtensions 5 kA | EN HAUT | ≤1,0 kV | |
| Temps de réponse (LN)/(N-PE) | tA | ≤25 ns/≤100 ns | |
| Plage de températures de fonctionnement | Tu | -40℃ à +80℃ | |
| Fusible de secours max. | 125 A gL/gG | ||
| Indication de défaut | Rouge | ||
| Aire de la section transversale (Min.)/(Max.) | 4 mm²/10 mm² (L/N), 16 mm² (PE) | ||
| Montage | Rail DIN 35 mm, EN 60715 | ||
| Documents joints | Plastique thermique UL94-V0 | ||
| Degré de protection | IP20 | ||
| Poles | Max. Continuous Operating AC voltage |
| 275V | |
| 1+NPE | EKU6-T2-40S-1PN275 |
| 2P | EKU6-T2-40S-2P275 |
| With Remote Signaling | |
| 1+NPE | EKU6-T2-40S-1PN275S |
| 2P | EKU6-T2-40S-2P275S |
