Présentation du produit

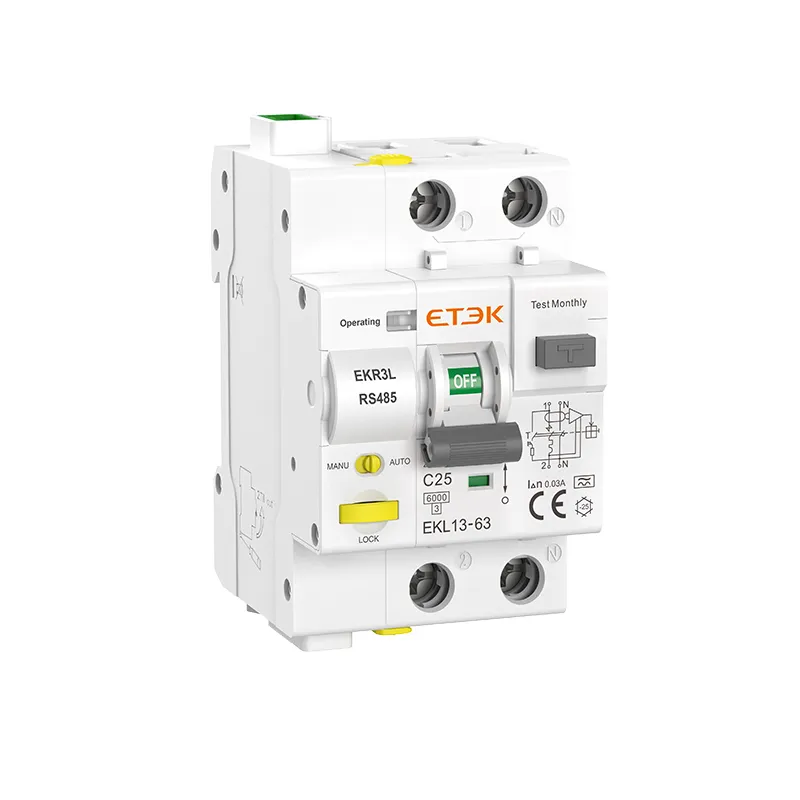

Le disjoncteur différentiel intelligent EKR3L offre non seulement une protection contre les surcharges, les courts-circuits et les fuites comme les disjoncteurs traditionnels, mais également la possibilité d'être contrôlé et surveillé à distance via l'application Tuya ou la plate-forme RS485. Il offre également une fonction de réenclenchement automatique pour améliorer la fiabilité de l'alimentation du circuit.

Le disjoncteur différentiel intelligent EKR3L associe les fonctions de protection traditionnelles du disjoncteur différentiel à la technologie moderne de la maison intelligente, offrant aux utilisateurs une sécurité, une commodité et un contrôle accrus sur leurs systèmes électriques. Il est particulièrement utile pour la gestion à distance des circuits électriques et peut être intégré dans des maisons intelligentes ou des systèmes d'automatisation de bâtiments plus vastes.

Caractéristiques

Protection traditionnelle :

Protection contre les surcharges
Protection contre les courts-circuits
Protection contre les fuites (courant résiduel)

Capacités intelligentes :

Contrôle à distance via l'application Tuya ou la plateforme RS485
Options de communication Wi-Fi, ZigBee, RS485 ou contact sec
Applications prises en charge : Tuya, Smart Life

Fonctions avancées :

Commande d'ouverture et de fermeture à distance
Tâches de synchronisation (programmation de mise sous/hors tension)
Surveillance de l'état du commutateur en temps réel
Fonction de refermeture automatique intégrée en option

Mode automatique et manuel :

Le mode automatique permet le contrôle à distance (Tuya APP, RS485)
Mode manuel, prend uniquement en charge le fonctionnement manuel local

Cadenas mécanique :

Lorsque le verrou mécanique est retiré, l'interrupteur passe en état verrouillé, ce qui empêche sa mise sous tension. Pour restaurer l'appareil, appuyez sur le verrou mécanique.

Applications :

Systèmes de maison intelligente, qui peuvent être intégrés à la solution globale domotique.
Bâtiments commerciaux pouvant bénéficier d'une gestion centralisée de l'énergie.
Installations industrielles capables de surveiller et de contrôler à distance des circuits individuels.
Lieux où la consommation électrique nécessite un contrôle régulier, comme l'éclairage des panneaux d'affichage et l'éclairage des espaces publics.

Paramètres techniques

Données techniques

Type de protection (fuite électrique)		A, CA
Polonais		1P+N, ligne N avec déconnecté
Terminal d'approvisionnement		LN (Il est conseillé de tirer l'alimentation de la ligne entrante)
Tension d'alimentation		220/230V
Consommation d'énergie en veille		< 3 W
Indicateur d'état		DIRIGÉ
Tension de fonctionnement		230/240V
Fréquence nominale		50/60 Hz
Courant de fonctionnement nominal		10, 16, 25, 32, 40, 50, 63A
Courants de sensibilité nominaux IΔn		10, 30, 100, 300 mA
Courant nominal hors tension sous IΔn		≤ 0,1 S
Pouvoir résiduel assigné de fermeture et de coupure IΔm		500 A (Entrée ≤ 50 A), 10 In (Entrée> 50 A)
Pouvoir de coupure nominal		6 kA, 10 kA
Classe de limitation d'énergie		3
Tension de tenue aux chocs nominale (1,2/50) Uimp		4 kV
Tension d'essai diélectrique à fréquence ind. pendant 1 min		2 kV
Courbe de déplacement		B : (3-5) x Dedans, C : (5-10) x Dedans
Durée du voyage		< 0,2 s
La vie électrique		4000 cycles
Durée de vie mécanique		10000 cycles
Méthode de communication		Wi-Fi (Tuya), 2,4 GHz
		ZigBee (Tuya)
		Contact sec
		RS485, débit en bauds : 2400/ 4800/ 9600 (par défaut)
Sécurité opérationnelle		Cadenas mécanique, assure la sécurité lors de la maintenance sur site
Surveillance des données physiques		Tension en temps réel, état du commutateur, état de fonctionnement de l'appareil
Description de la fonction		Protection contre les surcharges
		Protection contre les courts-circuits
		Protection contre les fuites
		Synchronisation multiple
		Télécommande
		Réouverture automatique
Réouverture automatique	Délais de réenclenchement	3 fois (WiFi-Tuya)	5 fois (RS485)
	Temps de réenclenchement	Première fois : 10 secondes ;	Première fois : 60 secondes ;
		Deuxième fois : 60 secondes ;	Deuxième fois : 90 secondes ;
		Troisième fois : 300 secondes ;	La troisième fois : 1800 secondes ;
			Quatrième temps : 2700 secondes ;
			Cinquième temps : 3600 secondes ;
	Réinitialiser le temps de réenclenchement	Plus de déclenchement ni de réinitialisation manuelle dans les 15 minutes suivant une fermeture réussie.	Aucun déclenchement ni réinitialisation manuelle dans les 60 secondes suivant une fermeture réussie, plage de réglage du temps réglable : 5 à 600 secondes.
Degré de protection		IP20
Température ambiante		-25℃ à +55℃ (la capacité actuelle est considérablement réduite à 70℃)
Température de stockage		-25℃ à +70℃
Taille max. du terminal d'alimentation pour câble		2,5 mm²
Type de connexion du terminal		Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal haut/bas pour câble		25 mm²
Altitude		≤2000m
Montage		Montage sur rail DIN 35 mm
Connexion		De haut en bas

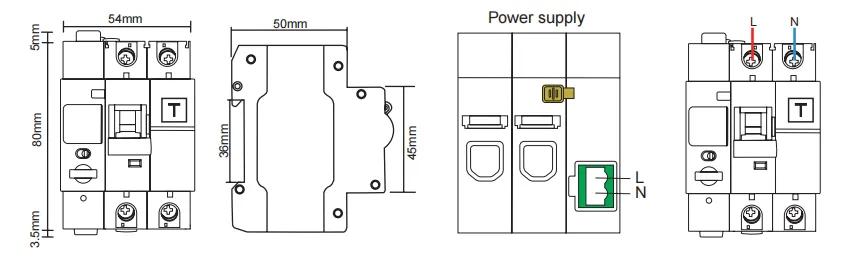

Dimensions
