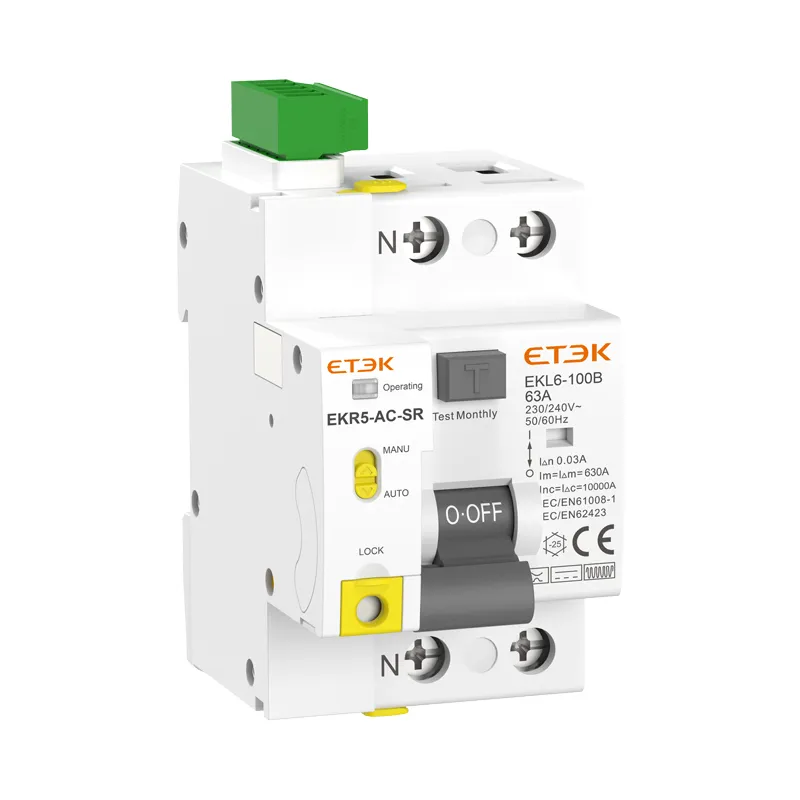

Présentation du produit

EKR5 est un module de commande à distance qui prend en charge les méthodes de commutation et de contrôle RS485. Ce module fonctionne avec RCCB (d'autres produits comme MCB et RCBO sont en cours de développement).

En même temps, le module prend en charge une fonction de réenclenchement automatique (3 fois). Lorsque le dispositif de protection concerné de la ligne se déclenche à un moment inopportun (ouverture manuelle, déclenchement sur court-circuit, déclenchement sur fuite, déclenchement sur surcharge, etc.), il redémarre automatiquement pour améliorer la fiabilité du circuit d'alimentation.

Le module EKR5 peut être associé au disjoncteur différentiel. Lorsque le dispositif de protection se déclenche accidentellement, il se referme automatiquement sans intervention manuelle, réduisant ainsi les coûts de maintenance manuelle et permettant un dépannage rapide pour améliorer l'efficacité.
Plages de tension étendues en deux versions (24 V CC et 230 V CA)
Il dispose d'une fonction intégrée permettant 3 temps de refermeture.
Des accessoires auxiliaires d'alarme peuvent être ajoutés.
L'état de fonctionnement est indiqué par une LED.
Le mécanisme de fonctionnement ne mesure que 18 mm de large.
Un cadenas peut être utilisé pour sécuriser le disjoncteur en position ouverte, garantissant ainsi un fonctionnement sûr sur site.

Améliorez votre système électrique avec le dispositif de commande à distance EKR5, permettant un meilleur contrôle, une optimisation énergétique et un sentiment de sécurité.

Paramètres techniques

Données techniques

Paramètres techniques EKR5

Modèle	EKR5-AC-C(R)	EKR5-DC-C(R)	EKR5-AC-S(R)	EKR5-DC-S(R)
Mode de contrôle	Contrôle d'entrée de commutation + refermeture automatique (en option)		Contrôle RS485 (MODBUS-RTU) + réenclenchement automatique (en option)
Bornes de puissance	A1-A2
Tension d'alimentation nominale	CA 230 V ± 10 %	DC24V±10%	CA 230 V ± 10 %	DC24V±10%
Consommation d'énergie	Max.1VA (veille), Max.20VA (fonctionnement)
Gamme de fréquences	50 à 60 Hz
Indication d'approvisionnement	LED rouges et vertes
Temps d'action	≤ 1 s
Délais de réenclenchement automatique (en option)	3
Intervalle de temps de réenclenchement automatique (en option)	10S - 60S - 300S
Réinitialiser les heures de fermeture (facultatif)	Aucun déclenchement ou réinitialisation manuelle dans les 15 minutes suivant la fermeture réussie
La vie électrique	4000 cycles
Durée de vie mécanique	10000 cycles
Température ambiante	-20℃ à +55℃
Température de stockage	-35℃ à +75℃
Méthode d'installation	Montage sur rail DIN 35 mm
Degré de protection	IP20
Catégorie de surtension	III
Degré de pollution	2
Taille max. du terminal pour le câble	2,5 mm²
Dimensions	84 × 18 × 78 mm
Produits correspondants	EKL6-100, EKL6-100B, EKL6-63EV

S'adapter aux principaux paramètres du RCCB

Modèle RCCB	EKL6-100(H)	EJL6-100B	EKL6-63EV
Standard	CEI/EN61008-1	CEI 61008-1, CEI 62423	CEI 61008-1, CEI 62955
Type de voyage	Électromagnétique
Type de protection (fuite électrique)	CA, A, AG / A-SI, AS	B	A+CC 6 mA
Nombre de pôles	2P (1P + N), 4P (3P + N), pôle N à gauche
Tension nominale (Ue)	1P+N : 230/240 V~, 3P+N : 400/415 V~
Courants nominaux (In)	16,25,32,40,63,80,100A		16,25,32,40,63A
Courants de sensibilité nominaux (IΔn)	10, 30, 100, 300 mA (10 mA uniquement pour In = 16-25 A)	30, 100, 300 mA	30 mA, seuil de déclenchement CC (I Δdc)=6mA
Pouvoir de coupure nominal	6 000 A, 10 000 A	10 000 A	10 000 A
La vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles
Température ambiante	-25℃ à +40℃		-25℃ à +55℃
Indicateur de défaut à la terre	Oui
Degré de protection	IP20
Type de connexion du terminal	Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble	35 mm2
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	Du haut ou du bas

Dimensions

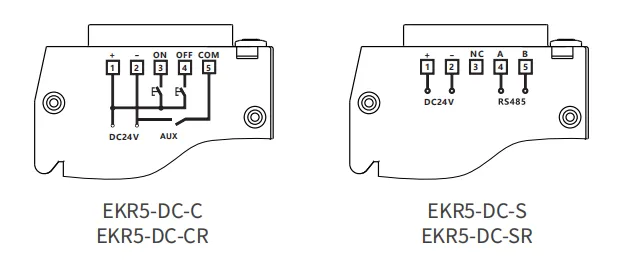

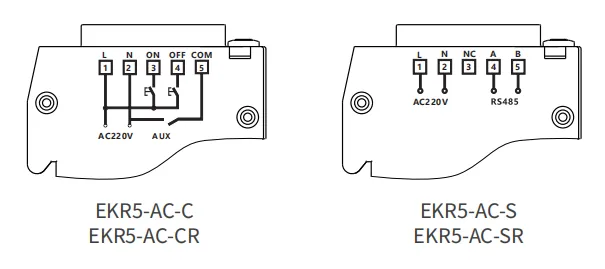

Schéma de câblage

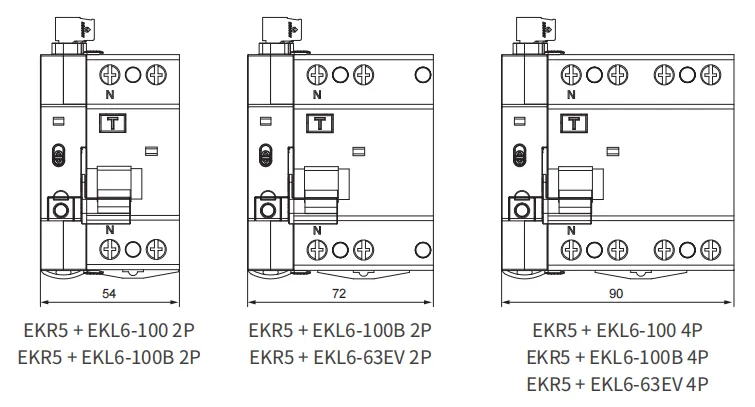

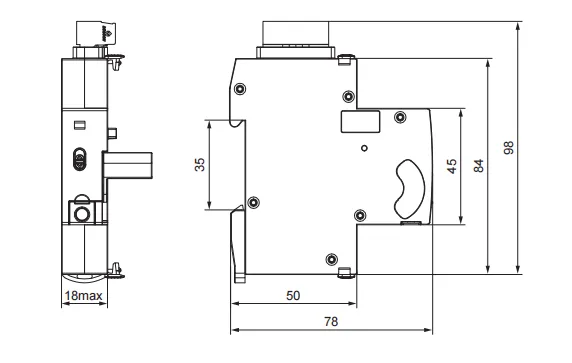

Dimensions hors tout et d'installation (mm)

Télécharger les fichiers

Type de document

Nom du document

Taille

Catalogue de produits

Unité de commande à distance EKR5 pour disjoncteur différentiel

495.1KB

Présentation du produit

Le module EKR5 peut être associé au disjoncteur différentiel. Lorsque le dispositif de protection se déclenche accidentellement, il se referme automatiquement sans intervention manuelle, réduisant ainsi les coûts de maintenance manuelle et permettant un dépannage rapide pour améliorer l'efficacité.
Plages de tension étendues en deux versions (24 V CC et 230 V CA)
Il dispose d'une fonction intégrée permettant 3 temps de refermeture.
Des accessoires auxiliaires d'alarme peuvent être ajoutés.
L'état de fonctionnement est indiqué par une LED.
Le mécanisme de fonctionnement ne mesure que 18 mm de large.
Un cadenas peut être utilisé pour sécuriser le disjoncteur en position ouverte, garantissant ainsi un fonctionnement sûr sur site.

Améliorez votre système électrique avec le dispositif de commande à distance EKR5, permettant un meilleur contrôle, une optimisation énergétique et un sentiment de sécurité.

Paramètres techniques

Données techniques

Paramètres techniques EKR5

Modèle	EKR5-AC-C(R)	EKR5-DC-C(R)	EKR5-AC-S(R)	EKR5-DC-S(R)
Mode de contrôle	Contrôle d'entrée de commutation + refermeture automatique (en option)		Contrôle RS485 (MODBUS-RTU) + réenclenchement automatique (en option)
Bornes de puissance	A1-A2
Tension d'alimentation nominale	CA 230 V ± 10 %	DC24V±10%	CA 230 V ± 10 %	DC24V±10%
Consommation d'énergie	Max.1VA (veille), Max.20VA (fonctionnement)
Gamme de fréquences	50 à 60 Hz
Indication d'approvisionnement	LED rouges et vertes
Temps d'action	≤ 1 s
Délais de réenclenchement automatique (en option)	3
Intervalle de temps de réenclenchement automatique (en option)	10S - 60S - 300S
Réinitialiser les heures de fermeture (facultatif)	Aucun déclenchement ou réinitialisation manuelle dans les 15 minutes suivant la fermeture réussie
La vie électrique	4000 cycles
Durée de vie mécanique	10000 cycles
Température ambiante	-20℃ à +55℃
Température de stockage	-35℃ à +75℃
Méthode d'installation	Montage sur rail DIN 35 mm
Degré de protection	IP20
Catégorie de surtension	III
Degré de pollution	2
Taille max. du terminal pour le câble	2,5 mm²
Dimensions	84 × 18 × 78 mm
Produits correspondants	EKL6-100, EKL6-100B, EKL6-63EV

S'adapter aux principaux paramètres du RCCB

Modèle RCCB	EKL6-100(H)	EJL6-100B	EKL6-63EV
Standard	CEI/EN61008-1	CEI 61008-1, CEI 62423	CEI 61008-1, CEI 62955
Type de voyage	Électromagnétique
Type de protection (fuite électrique)	CA, A, AG / A-SI, AS	B	A+CC 6 mA
Nombre de pôles	2P (1P + N), 4P (3P + N), pôle N à gauche
Tension nominale (Ue)	1P+N : 230/240 V~, 3P+N : 400/415 V~
Courants nominaux (In)	16,25,32,40,63,80,100A		16,25,32,40,63A
Courants de sensibilité nominaux (IΔn)	10, 30, 100, 300 mA (10 mA uniquement pour In = 16-25 A)	30, 100, 300 mA	30 mA, seuil de déclenchement CC (I Δdc)=6mA
Pouvoir de coupure nominal	6 000 A, 10 000 A	10 000 A	10 000 A
La vie électrique	2 000 cycles
Durée de vie mécanique	4 000 cycles
Température ambiante	-25℃ à +40℃		-25℃ à +55℃
Indicateur de défaut à la terre	Oui
Degré de protection	IP20
Type de connexion du terminal	Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble	35 mm2
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail DIN 35 mm
Connexion	Du haut ou du bas

Dispositif de commande à distance EKR5 pour RCCB

Dispositif de commande à distance EKR5 pour RCCB
