● Applications compatibles : Tuya, Smart Life
● Méthode de communication : WiFi, RS485
● Fonctions : Télécommande, programmation de la mise en marche et de l'arrêt, mesure de la consommation électrique
● Courant nominal : 16, 25, 32, 40, 63 A
● Pôles : 1P+N, 3P, 3P+N
● Tension de fonctionnement nominale : 1P+N : 230/240 V, 3P, 3P+N : 400/415 V
● Type de protection : AC, A
● Courants de sensibilité nominaux IΔn : 30, 100, 300 mA
● Courbe de déplacement : B, C, D
● Pouvoir de coupure nominal : 6 kA
● Température ambiante : -25℃ à +40℃

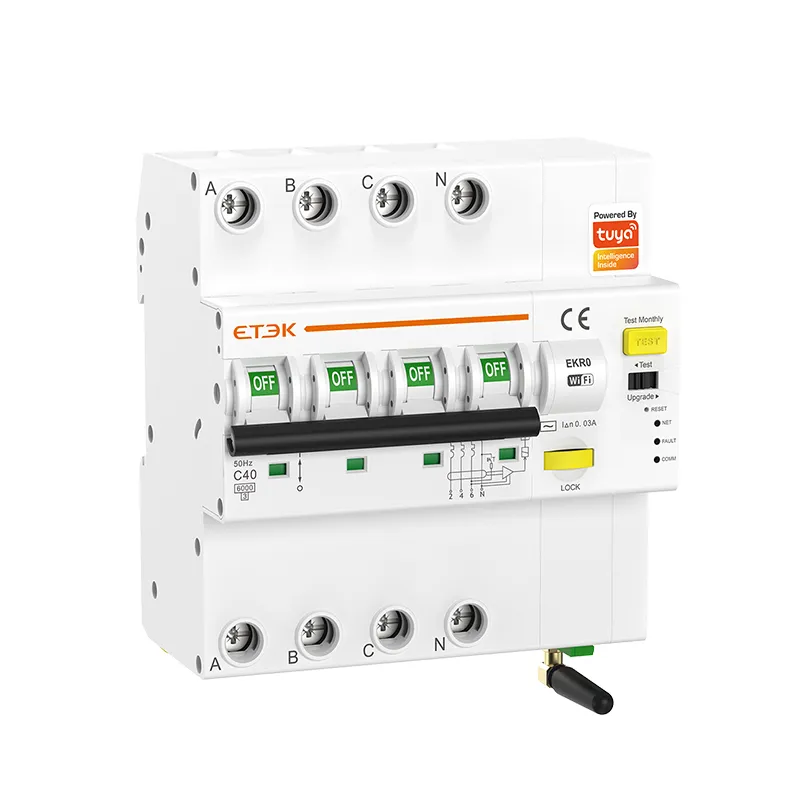

Le disjoncteur différentiel intelligent EKR0 combine les fonctions des disjoncteurs traditionnels avec la technologie électronique moderne pour assurer une protection contre les surcharges, les courts-circuits et les fuites de courant pour les circuits de 63 A. Il prend également en charge le contrôle à distance via l'application Tuya ou la plateforme de communication RS485, permettant la surveillance et le réglage de divers paramètres électriques.
Le disjoncteur différentiel intelligent EKR0 est largement utilisé dans la gestion de l'énergie des bâtiments intelligents, la surveillance de l'énergie industrielle et l'optimisation de l'efficacité énergétique.
Protection traditionnelle : protection contre les surcharges, protection contre les courts-circuits, protection contre les fuites de courant (courant résiduel).
Fonctionnalités intelligentes : Contrôle à distance via l’application Tuya ou la plateforme RS485, options de communication Wi-Fi et RS485. Applications compatibles : Tuya, Smart Life.
Fonctions avancées : Commande d’ouverture et de fermeture à distance, Programmation des tâches (mise sous/hors tension), Surveillance en temps réel de l’état des interrupteurs, Comptage de la consommation électrique

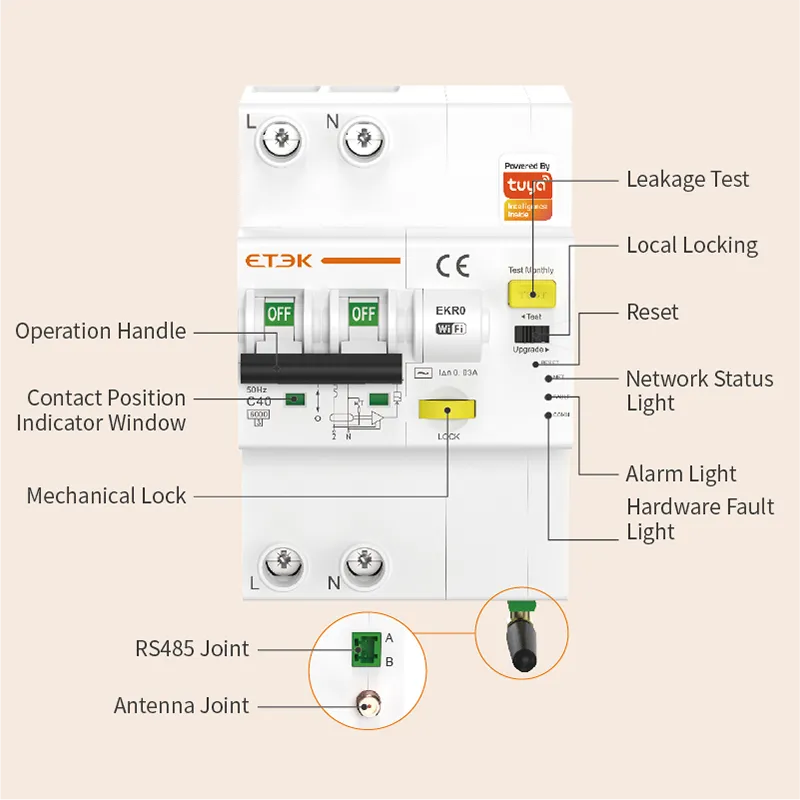

Modes automatique et manuel : Le mode automatique permet le contrôle à distance (application Tuya, RS485), tandis que le mode manuel ne prend en charge que les opérations manuelles locales.
Cadenas mécanique : Lorsque le cadenas mécanique est tiré, l’interrupteur se verrouille, empêchant ainsi sa mise en marche. Pour déverrouiller l’appareil, appuyez sur le cadenas mécanique.
Des systèmes domotiques, qui peuvent être intégrés à la solution globale de domotique.
Les bâtiments commerciaux, qui peuvent bénéficier d'une gestion centralisée de l'énergie.
Installations industrielles capables de surveiller et de contrôler à distance des circuits individuels.
Les lieux où la consommation d'électricité nécessite un contrôle régulier, comme l'éclairage des panneaux publicitaires et des espaces publics.
| EK | R0 | - | 2 | 2 | - | C | 63 | H | - | 1PN | UN | 30 |
| Code de l'entreprise | Code de la série | 2 : Alimentation secteur avec mesure | Méthode de communication : | Courbe de voyage : | Courant nominal : | Capacité de rupture : | Pôles : | Type de RCD : | Courant résiduel : | |||
| 2 : WiFi (Tuya) + RS485 | B, C, D | 16, 25, 32, 40, 50, 63A | Vide : 6 kA | 1P+N, 3P, 3P+N | A, AC | 30, 100, 300 mA | ||||||
| 5 : RS485 | H : 10 kA |
| Standard | IEC/EN 61009-1 |
| Type de protection (fuite électrique) | A, AC |
| Pôles | Ligne 1P+N, 3P, 3P+N, N avec déconnexion |
| Consommation d'énergie en veille | <5W |
| Indicateur d'état | DIRIGÉ |
| Tension de fonctionnement | 230/240 V (1P+N), 400/415 V (3P, 3P+N) |
| Fréquence nominale | 50/60 Hz |
| Courant nominal de fonctionnement | 16, 25, 32, 40, 50, 63A |
| Courants de sensibilité nominale IΔn | 10, 30, 100, 300 mA |
| Temps d'arrêt nominal sous IΔn | ≤0,1S |
| Capacité de freinage et d'échauffement résiduelle nominale IΔm | 500 A (In ≤ 50 A), 10 In (In > 50 A) |
| Capacité de rupture nominale | 6 kA, 10 kA |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 kV |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV |
| Courbe de voyage | B : (3-5) x pouces, C : (5-10) x pouces, D : (10-20) x pouces |
| Durée du voyage | ≤0,1S |
| Durée de vie électrique | 4000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Méthode de communication | Wi-Fi (Tuya), 2,4 GHz |
| RS485, débit en bauds : 2400/4800/9600 (par défaut) | |
| Sécurité opérationnelle | Cadenas mécanique, pour garantir la sécurité lors de la maintenance sur site |
| Surveillance des données physiques | Tension en temps réel, courant en temps réel, puissance en temps réel, température, état des commutateurs, état de fonctionnement de l'appareil |
| Description de la fonction | Protection contre les surcharges |
| Protection contre les courts-circuits | |
| Protection contre les fuites | |
| Protection contre la surchauffe | |
| Multi-timing | |
| Télécommande | |
| compteurs d'électricité | |
| Configuration caractéristique | temps d'action en surtension/sous-tension |
| valeur de surtension/sous-tension | |
| valeur de surintensité | |
| valeur de déséquilibre de tension | |
| Valeur de surpuissance | |
| valeur de perte de phase | |
| valeur de surchauffe | |
| degré de protection | IP20 |
| Température ambiante | -25℃ à +55℃ (La capacité de courant est considérablement réduite à 70℃) |
| température de stockage | -25℃ à +70℃ |
| Type de connexion terminale | Barre omnibus de type câble/broche/fourche |
| Borne max. pour câble | 25 mm² |
| Altitude | ≤ 2000 m |
| Montage | Montage sur rail DIN 35 mm |
| Connexion | Du haut |
