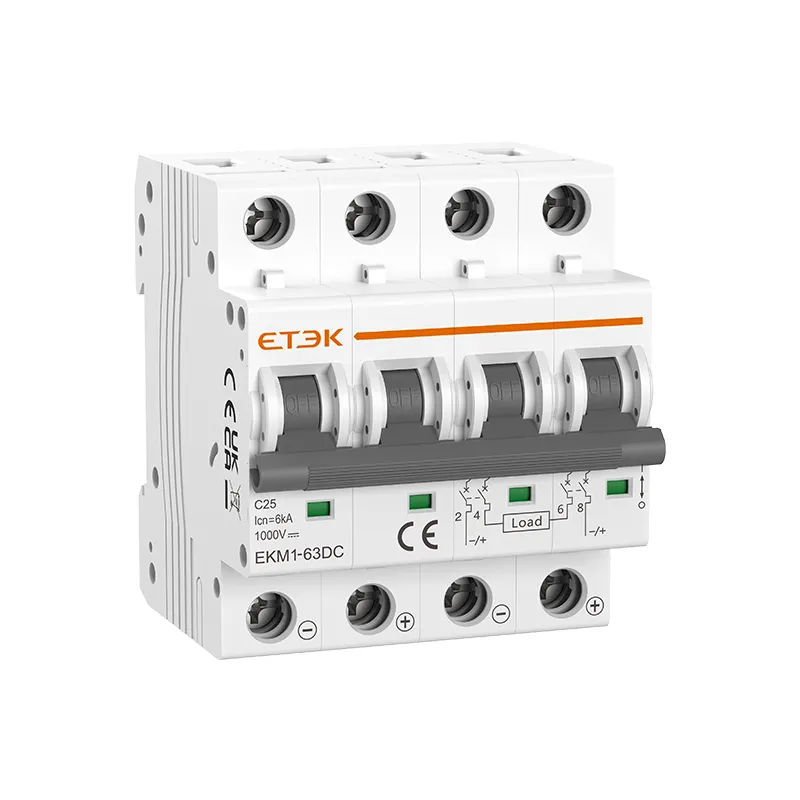

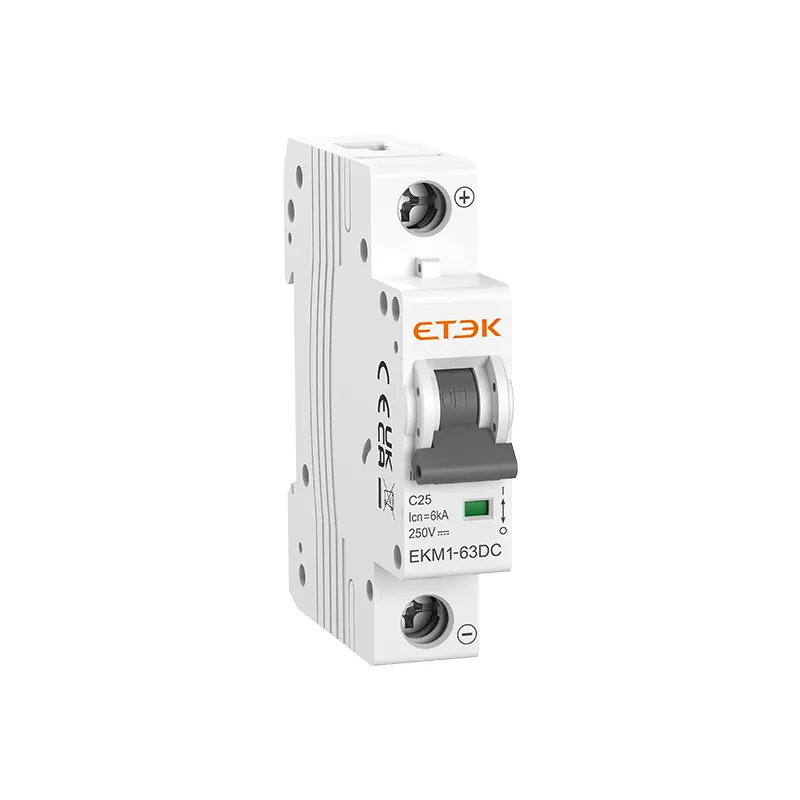

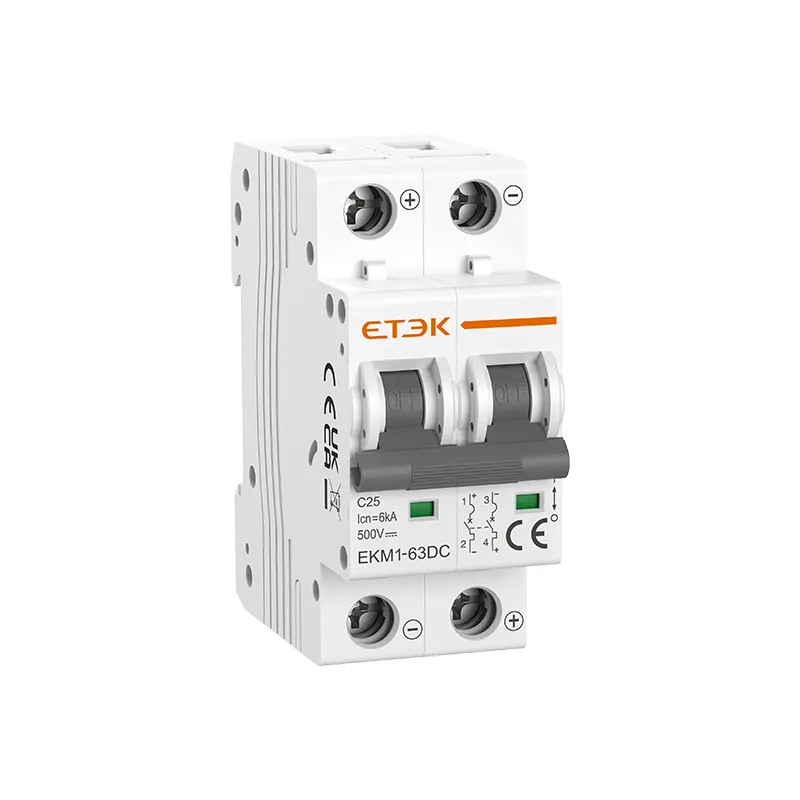

Disjoncteur différentiel CC 6KA EKM1-63DC

La tension de fonctionnement nominale des disjoncteurs CC EKM1-63DC spécialement utilisés dans le photovoltaïque peut atteindre 1 000 V CC. Le système spécial d'extinction d'arc et de limitation de courant peut rapidement déconnecter le courant de défaut du système de distribution d'énergie CC. Le module photovoltaïque, un composant important du système d'énergie solaire, peut éviter les dommages causés par le courant inverse CC élevé et le courant de retour CA causés par la défaillance de l'onduleur, garantissant ainsi un fonctionnement fiable du système solaire photovoltaïque.

● Norme : IEC60947-2
● Type de voyage : Thermo-magnétique
● Courant nominal : 6~63A
● Tension nominale : 1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
● Nombre de pôles : 1P, 2P, 4P
● Pouvoir de coupure nominal en court-circuit : 6 kA
●Caractéristique de déclenchement magnétique : (8-12) x In
● Température ambiante : -5...+40 ºC
● Connexion : Selon le schéma de câblage
● Certificats : CE, CB

Renseignez-vous maintenant PDF

Disjoncteur différentiel CC 6KA EKM1-63DC

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

La tension de fonctionnement nominale des disjoncteurs CC de la série EKM1-63DC, spécialement utilisés dans le photovoltaïque, peut atteindre 1 000 V CC. Le système spécial d'extinction d'arc et de limitation de courant peut rapidement déconnecter le courant de défaut du système de distribution d'énergie CC. Le module photovoltaïque, un composant important du système d'énergie solaire, peut éviter les dommages causés par le courant inverse CC élevé et le courant de retour CA causés par la défaillance de l'onduleur, garantissant ainsi un fonctionnement fiable du système PV solaire.

Paramètres techniques

Données techniques

Standard CEI/EN60947-2
Protection Surintensité et court-circuit
Type de voyage Thermo-magnétique
Nombre de pôles 1P, 2P, 4P
Courants nominaux (In) 6,10,16,20,25,32,40,50,63A
Tension nominale (Ue) 1P (250 V CC), 2P (500 V CC), 4P (1 000 V CC)
Tension d'isolement nominale (Ui) 500 V
Pouvoir de coupure nominal 6 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 kV
Tension d'essai diélectrique à fréquence ind. pendant 1 min 3 kV
Caractéristique de libération thermique (1.05-1.30) x Dans
Caractéristique de déclenchement magnétique (8-12) x Dans
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante -5℃ à +40℃, humidité max. 95%
Type de connexion du terminal Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble 25 mm 2
Couple de serrage max. 2,5 Nm
Installation Montage sur rail DIN 35 mm
Connexion Selon le schéma de câblage

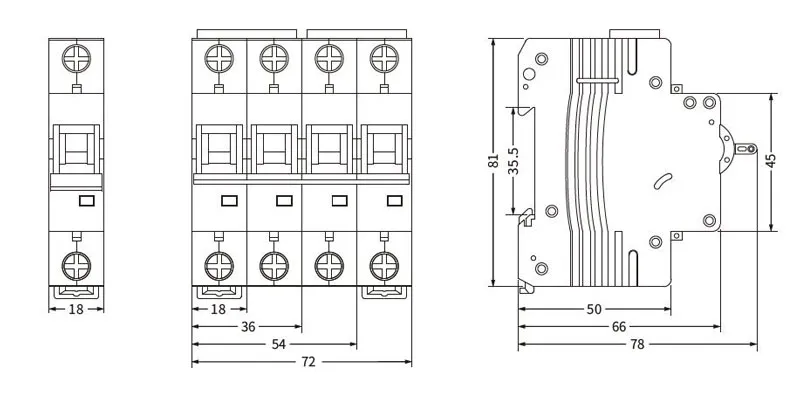

Dimensions

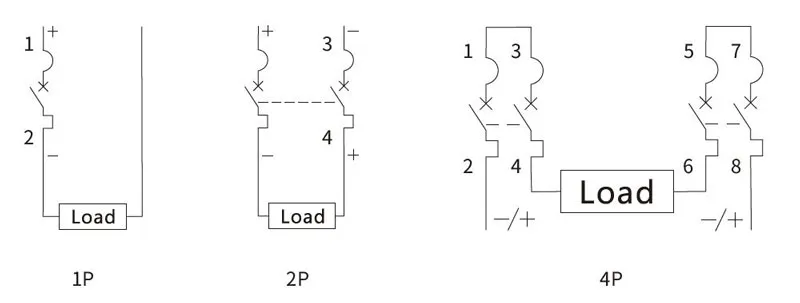

Schéma de circuit



disjoncteur différentiel ekm1 63dc 6ka 10ka cc 5



Taille d'installation



disjoncteur différentiel 63dc 6ka 10ka ekm1 6

Formulaire de sélection de produits

Polonais Courant nominal (A) Courbe B Courbe C IEC60947-2
  Pouvoir de coupure 6KA
1P(250VDC) 6A EKM1-63DC-1B06 EKM1-63DC-1C06 EKM1-63DC-106
10A EKM1-63DC-1B10 EKM1-63DC-1C10 EKM1-63DC-110
16A EKM1-63DC-1B16 EKM1-63DC-1C16 EKM1-63DC-116
20A EKM1-63DC-1B20 EKM1-63DC-1C20 EKM1-63DC-120
25A EKM1-63DC-1B25 EKM1-63DC-1C25 EKM1-63DC-125
32A EKM1-63DC-1B32 EKM1-63DC-1C32 EKM1-63DC-132
40A EKM1-63DC-1B40 EKM1-63DC-1C40 EKM1-63DC-140
50A EKM1-63DC-1B50 EKM1-63DC-1C50 EKM1-63DC-150
63A EKM1-63DC-1B63 EKM1-63DC-1C63 EKM1-63DC-163
2P (500VDC) 6A EKM1-63DC-2B06 EKM1-63DC-2C06 EKM1-63DC-206
10A EKM1-63DC-2B10 EKM1-63DC-2C10 EKM1-63DC-210
16A EKM1-63DC-2B16 EKM1-63DC-2C16 EKM1-63DC-216
20A EKM1-63DC-2B20 EKM1-63DC-2C20 EKM1-63DC-220
25A EKM1-63DC-2B25 EKM1-63DC-2C25 EKM1-63DC-225
32A EKM1-63DC-2B32 EKM1-63DC-2C32 EKM1-63DC-232
40A EKM1-63DC-2B40 EKM1-63DC-2C40 EKM1-63DC-240
50A EKM1-63DC-2B50 EKM1-63DC-2C50 EKM1-63DC-250
63A EKM1-63DC-2B63 EKM1-63DC-2C63 EKM1-63DC-263
4P (1000VDC) 6A EKM1-63DC-4B06 EKM1-63DC-4C06 EKM1-63DC-406
10A EKM1-63DC-4B10 EKM1-63DC-4C10 EKM1-63DC-410
16A EKM1-63DC-4B16 EKM1-63DC-4C16 EKM1-63DC-416
20A EKM1-63DC-4B20 EKM1-63DC-4C20 EKM1-63DC-420
25A EKM1-63DC-4B25 EKM1-63DC-4C25 EKM1-63DC-425
32A EKM1-63DC-4B32 EKM1-63DC-4C32 EKM1-63DC-432
40A EKM1-63DC-4B40 EKM1-63DC-4C40 EKM1-63DC-440
50A EKM1-63DC-4B50 EKM1-63DC-4C50 EKM1-63DC-450
63A EKM1-63DC-4B63 EKM1-63DC-4C63 EKM1-63DC-463

Télécharger les fichiers

Présentation du produit

La tension de fonctionnement nominale des disjoncteurs CC de la série EKM1-63DC, spécialement utilisés dans le photovoltaïque, peut atteindre 1 000 V CC. Le système spécial d'extinction d'arc et de limitation de courant peut rapidement déconnecter le courant de défaut du système de distribution d'énergie CC. Le module photovoltaïque, un composant important du système d'énergie solaire, peut éviter les dommages causés par le courant inverse CC élevé et le courant de retour CA causés par la défaillance de l'onduleur, garantissant ainsi un fonctionnement fiable du système PV solaire.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

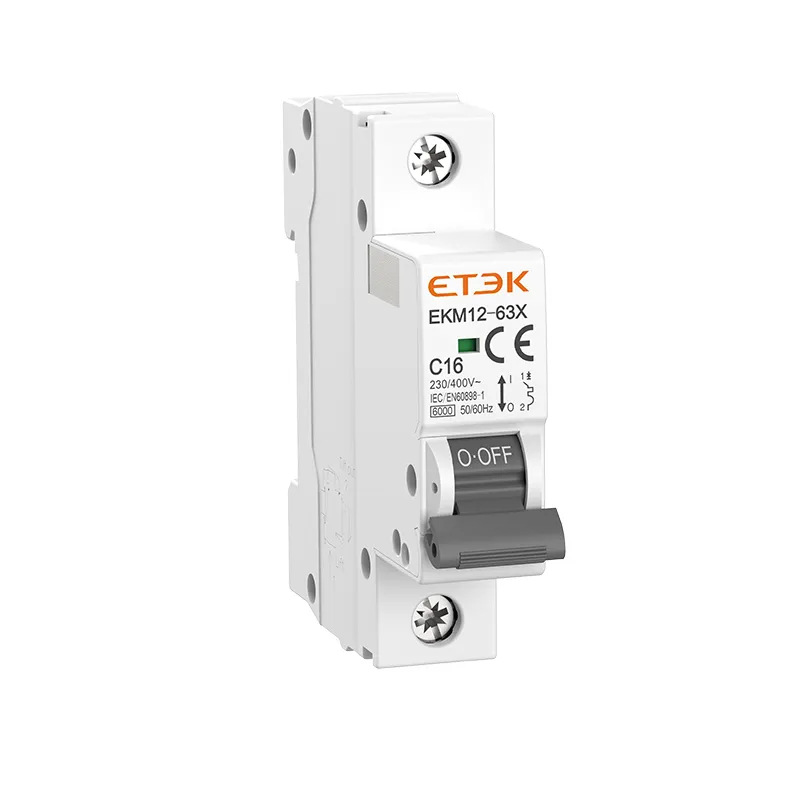

Disjoncteur miniature EKM12-63X MCB 6kA

Renseigner

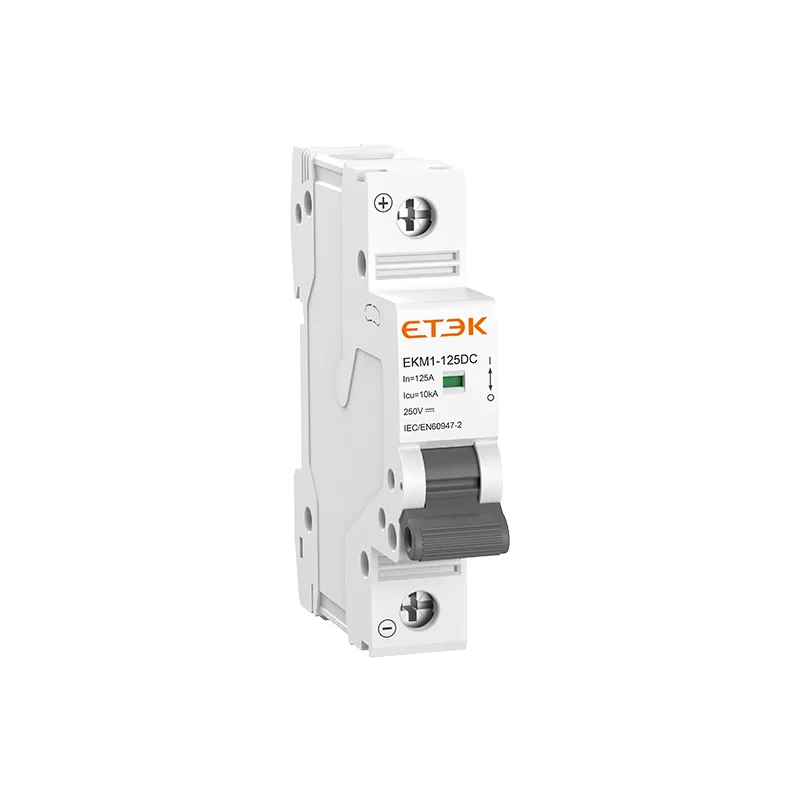

EKM1-125DC 10kA DC MCB
