● Norme : IEC61009-1
● Type : AC, A
● Courant nominal : 6 à 63 A
● Tension nominale : 230/240 V~
● Nombre de poteaux : Deux poteaux
● Courant résiduel nominal (IAn) : 10, 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA, 10 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+40 °C
● Connexion : De haut en bas
● Certifications : CE, CB

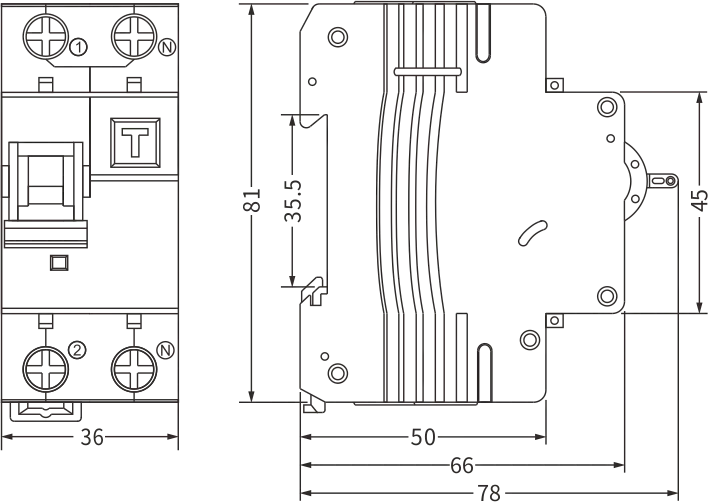

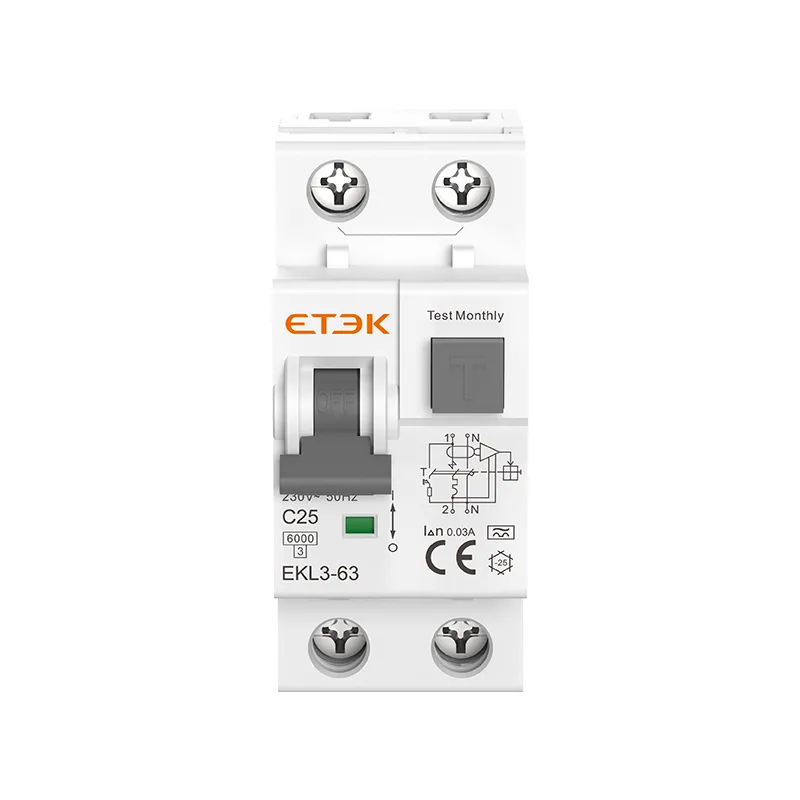

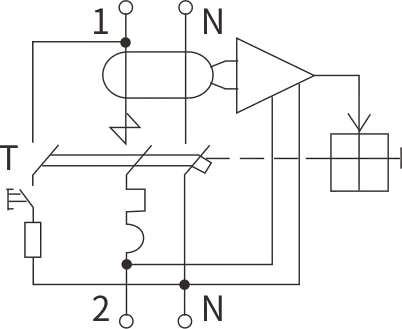

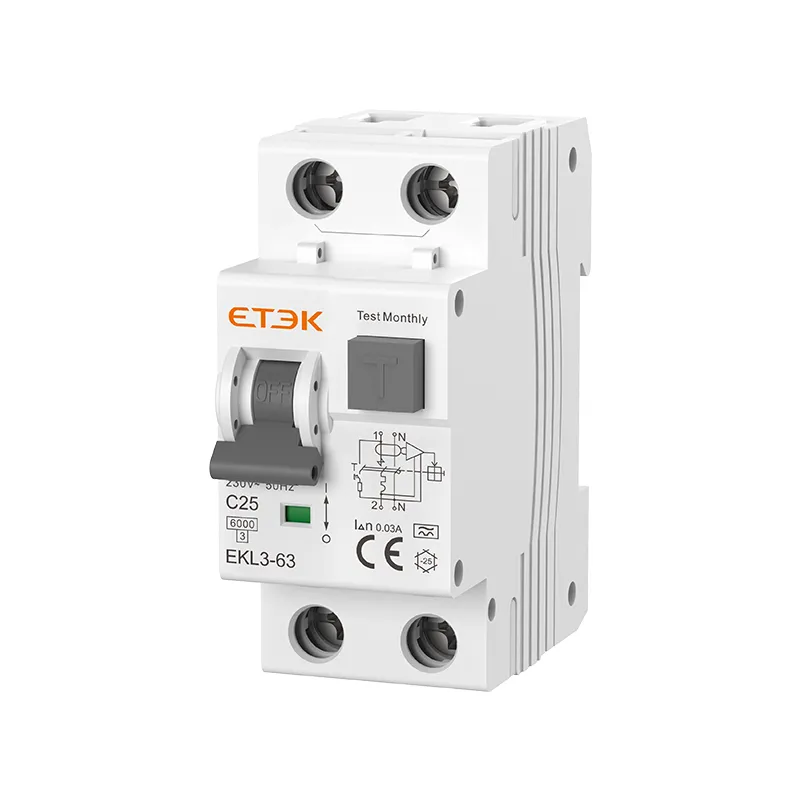

Le disjoncteur EKL3-63 « phase + neutre + protection contre les fuites de courant » est destiné aux circuits monophasés résidentiels de 50 ou 60 Hz, tension nominale de 230 V, et protège contre les fuites de courant, les surcharges électriques et les courts-circuits. Ce produit présente de nombreux avantages : dimensions compactes, pouvoir de coupure élevé, coupure simultanée du neutre et de la phase, et protection contre les fuites de courant en cas d’inversion de polarité. Conforme à la norme IEC 61009, il bénéficie d’une technologie de pointe.
Standard | CEI/EN61009-1 | ||
Protection | Défaut à la terre, surintensité et court-circuit, surtension (sélectionnable) | ||
Type de voyage | Défaut à la terre : électronique | ||
Surcharge et court-circuit : thermomagnétique | |||
Type de protection (fuite électrique) | AC, A | ||
Nombre de poteaux | 1P+N 2 modules, ligne N déconnectée | ||
| Courant nominal en | 6,10,16,20,25,32,40,50,63A | ||
| Tension nominale Ue | 230/240 V~ | ||
| Fréquence nominale | 50/60 Hz | ||
Courants de sensibilité nominale I△n | 10, 30, 100, 300 mA | ||
Temps d'arrêt du courant résiduel sous I△n | ≤0,1s | ||
Capacité de rupture et de traction résiduelle nominale (I△m) | 500 A (In ≤ 50 A), 10 In (In > 50 A) | ||
| Capacité de rupture nominale | EKL3-63 : 6 kA, EKL3-63H : 10 kA | ||
| Classe de limitation d'énergie | 3 | ||
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V | ||
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV | ||
Caractéristique de libération thermique | (1,13-1,45) x In | ||
Caractéristique de libération magnétique | B : (3-5) x pouces, C : (5-10) x pouces | ||
| Durée de vie électrique | 4 000 cycles | ||
| Durée de vie mécanique | 10 000 cycles | ||
| Indicateur de position de contact | Oui | ||
Indicateur de défaut à la terre | Oui | ||
degré de protection | IP20 | ||
| Température ambiante | -25 °C à +55 °C, humidité relative maximale de 95 % | ||
| Type de connexion terminale | Barre omnibus de type câble/broche/fourche | ||
Taille maximale des bornes pour câble | 25 mm 2 | ||
Couple de serrage maximal | 2,5 Nm | ||
Installation | Montage sur rail DIN 35 mm | ||
| Connexion | De haut en bas | ||
| Poles | Rated Current (A） | B Curve | |||
| Sensitivity | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type AC | |||||
| 1P+N | 6A | EKL3-63-1NB0610 | EKL3-63-1NB0630 | EKL3-63-1NB06100 | EKL3-63-1NB06300 |
| 10A | EKL3-63-1NB1010 | EKL3-63-1NB1030 | EKL3-63-1NB10100 | EKL3-63-1NB10300 | |
| 16A | EKL3-63-1NB1610 | EKL3-63-1NB1630 | EKL3-63-1NB16100 | EKL3-63-1NB16300 | |
| 20A | EKL3-63-1NB2010 | EKL3-63-1NB2030 | EKL3-63-1NB20100 | EKL3-63-1NB20300 | |
| 25A | EKL3-63-1NB2510 | EKL3-63-1NB2530 | EKL3-63-1NB25100 | EKL3-63-1NB25300 | |
| 32A | EKL3-63-1NB3210 | EKL3-63-1NB3230 | EKL3-63-1NB32100 | EKL3-63-1NB32300 | |
| 40A | EKL3-63-1NB4010 | EKL3-63-1NB4030 | EKL3-63-1NB40100 | EKL3-63-1NB40300 | |
| 50A | EKL3-63-1NB5010 | EKL3-63-1NB5030 | EKL3-63-1NB50100 | EKL3-63-1NB50300 | |
| 63A | EKL3-63-1NB6310 | EKL3-63-1NB6330 | EKL3-63-1NB63100 | EKL3-63-1NB63300 | |
| Type A | |||||
| 6A | EKL3-63-1NB0610A | EKL3-63-1NB0630A | EKL3-63-1NB06100A | EKL3-63-1NB06300A | |
| 8A | EKL3-63-1NB0810A | EKL3-63-1NB0830A | EKL3-63-1NB08100A | EKL3-63-1NB08300A | |
| 10A | EKL3-63-1NB1010A | EKL3-63-1NB1030A | EKL3-63-1NB10100A | EKL3-63-1NB10300A | |
| 13A | EKL3-63-1NB1310A | EKL3-63-1NB1330A | EKL3-63-1NB13100A | EKL3-63-1NB13300A | |
| 16A | EKL3-63-1NB1610A | EKL3-63-1NB1630A | EKL3-63-1NB16100A | EKL3-63-1NB16300A | |
| 20A | EKL3-63-1NB2010A | EKL3-63-1NB2030A | EKL3-63-1NB20100A | EKL3-63-1NB20300A | |
| 25A | EKL3-63-1NB2510A | EKL3-63-1NB2530A | EKL3-63-1NB25100A | EKL3-63-1NB25300A | |
| 32A | EKL3-63-1NB3210A | EKL3-63-1NB3230A | EKL3-63-1NB32100A | EKL3-63-1NB32300A | |
| 40A | EKL3-63-1NB4010A | EKL3-63-1NB4030A | EKL3-63-1NB40100A | EKL3-63-1NB40300A | |
| 50A | EKL3-63-1NB5010A | EKL3-63-1NB5030A | EKL3-63-1NB50100A | EKL3-63-1NB50300A | |
| 63A | EKL3-63-1NB6310A | EKL3-63-1NB6330A | EKL3-63-1NB63100A | EKL3-63-1NB63300A | |
| Rated Current (A） | C Curve | ||||
| Sensitivity | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type AC | |||||
| 6A | EKL3-63-1NC0610 | EKL3-63-1NC0630 | EKL3-63-1NC06100 | EKL3-63-1NC06300 | |
| 10A | EKL3-63-1NC1010 | EKL3-63-1NC1030 | EKL3-63-1NC10100 | EKL3-63-1NC10300 | |
| 16A | EKL3-63-1NC1610 | EKL3-63-1NC1630 | EKL3-63-1NC16100 | EKL3-63-1NC16300 | |
| 20A | EKL3-63-1NC2010 | EKL3-63-1NC2030 | EKL3-63-1NC20100 | EKL3-63-1NC20300 | |
| 25A | EKL3-63-1NC2510 | EKL3-63-1NC2530 | EKL3-63-1NC25100 | EKL3-63-1NC25300 | |
| 32A | EKL3-63-1NC3210 | EKL3-63-1NC3230 | EKL3-63-1NC32100 | EKL3-63-1NC32300 | |
| 40A | EKL3-63-1NC4010 | EKL3-63-1NC4030 | EKL3-63-1NC40100 | EKL3-63-1NC40300 | |
| 50A | EKL3-63-1NC5010 | EKL3-63-1NC5030 | EKL3-63-1NC50100 | EKL3-63-1NC50300 | |
| 63A | EKL3-63-1NC6310 | EKL3-63-1NC6330 | EKL3-63-1NC63100 | EKL3-63-1NC63300 | |
| Type A | |||||
| 6A | EKL3-63-1NC0610A | EKL3-63-1NC0630A | EKL3-63-1NC06100A | EKL3-63-1NC06300A | |
| 10A | EKL3-63-1NC1010A | EKL3-63-1NC1030A | EKL3-63-1NC10100A | EKL3-63-1NC10300A | |
| 16A | EKL3-63-1NC1610A | EKL3-63-1NC1630A | EKL3-63-1NC16100A | EKL3-63-1NC16300A | |
| 20A | EKL3-63-1NC2010A | EKL3-63-1NC2030A | EKL3-63-1NC20100A | EKL3-63-1NC20300A | |
| 25A | EKL3-63-1NC2510A | EKL3-63-1NC2530A | EKL3-63-1NC25100A | EKL3-63-1NC25300A | |
| 32A | EKL3-63-1NC3210A | EKL3-63-1NC3230A | EKL3-63-1NC32100A | EKL3-63-1NC32300A | |
| 40A | EKL3-63-1NC4010A | EKL3-63-1NC4030A | EKL3-63-1NC40100A | EKL3-63-1NC40300A | |
| 50A | EKL3-63-1NC5010A | EKL3-63-1NC5030A | EKL3-63-1NC50100A | EKL3-63-1NC50300A | |
| 63A | EKL3-63-1NC6310A | EKL3-63-1NC6330A | EKL3-63-1NC63100A | EKL3-63-1NC63300A | |
