● Norme : IEC61009-1
● Type : AC, A
● Courant nominal : 6 à 40 A
● Tension nominale : 230/240 V~
● Nombre de pôles : 2P (1P+N)
● Courant résiduel nominal (IAn) : 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+55 °C
● Connexion : De haut en bas
● Certifications : CE, CB, UKCA, S

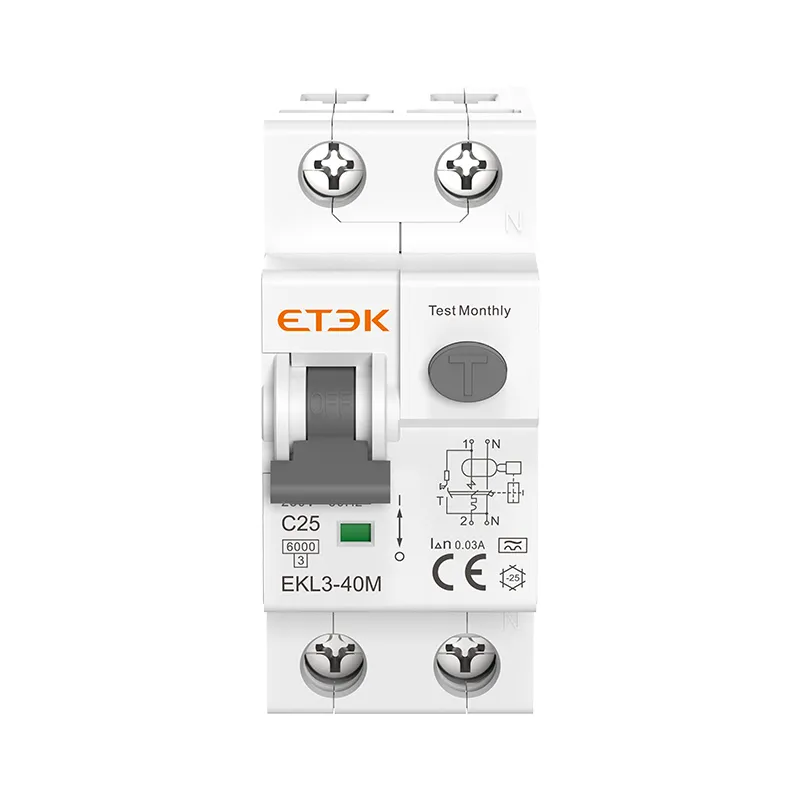

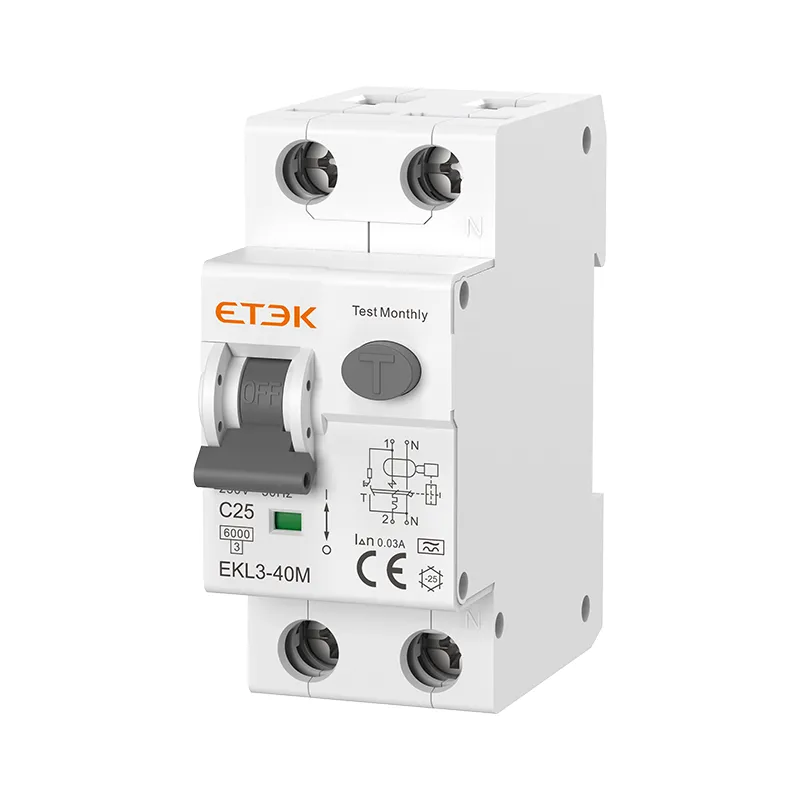

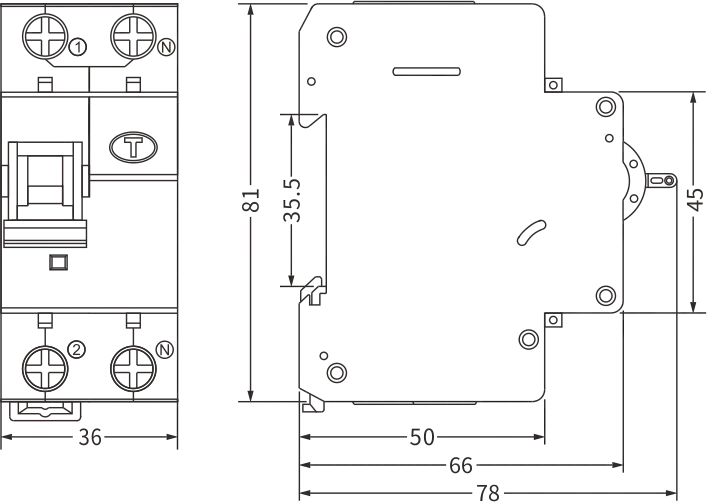

Le disjoncteur magnétique EKL3-40M « phase + neutre + protection contre les fuites de courant » est destiné aux circuits monophasés résidentiels de 50 ou 60 Hz, tension nominale de 230 V, et assure la protection contre les fuites de courant, les surcharges électriques et les courts-circuits. Ce produit présente de nombreux avantages : dimensions compactes, pouvoir de coupure élevé, coupure simultanée du neutre et de la phase, et protection contre les fuites de courant en cas d’inversion de polarité. Conforme à la norme IEC 61009-1, il bénéficie d’une technologie de pointe.
Standard | CEI/EN61009-1 | ||
Protection | Défaut à la terre, surintensité et court-circuit, surtension (sélectionnable) | ||
Type de voyage | Défaut à la terre : électromagnétique | ||
Surcharge et court-circuit : thermomagnétique | |||
Type de protection (fuite électrique) | AC, A | ||
Nombre de poteaux | 1P+N 2 modules, ligne N déconnectée | ||
| Courant nominal en | 6, 10, 16, 20, 25, 32, 40A | ||
| Tension nominale Ue | 230/240 V~ | ||
| Fréquence nominale | 50/60 Hz | ||
Courants de sensibilité nominale I△n | 30, 100, 300 mA | ||
Temps d'arrêt du courant résiduel sous I△n | ≤0,1s | ||
Capacité de rupture et de traction résiduelle nominale (I△m) | 500A (In≤50A) | ||
| Capacité de rupture nominale | 6 000A | ||
| Classe de limitation d'énergie | 3 | ||
| Résistance aux impulsions nominales (tension de 1,2/50 Ω) Uimp | 4 000 V | ||
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV | ||
Caractéristique de libération thermique | (1,13-1,45) x In | ||
Caractéristique de libération magnétique | B : (3-5) x pouces, C : (5-10) x pouces | ||
| Durée de vie électrique | 4 000 cycles | ||
| Durée de vie mécanique | 10 000 cycles | ||
| Indicateur de position de contact | Oui | ||
Indicateur de défaut à la terre | Oui | ||
degré de protection | IP20 | ||
| Température ambiante | -25 °C à +55 °C, humidité relative maximale de 95 % | ||
| Type de connexion terminale | Barre omnibus de type câble/broche/fourche | ||
Taille maximale des bornes pour câble | 25 mm 2 | ||
Couple de serrage maximal | 2,5 Nm | ||
Installation | Montage sur rail DIN 35 mm | ||
| Connexion | De haut en bas | ||
| Poles | Rated Current（A） | B Curve | ||
| Sensitivity | ||||
| 30mA | 100mA | 300mA | ||
| Type A | ||||
| 1P+N | 6A | EKL3-40M-1NB0630 | EKL3-40M-1NB06100 | EKL3-40M-1NB06300 |
| 8A | EKL3-40M-1NB0830 | EKL3-40M-1NB08100 | EKL3-40M-1NB08300 | |
| 10A | EKL3-40M-1NB1030 | EKL3-40M-1NB10100 | EKL3-40M-1NB10300 | |
| 13A | EKL3-40M-1NB1330 | EKL3-40M-1NB13100 | EKL3-40M-1NB13300 | |
| 16A | EKL3-40M-1NB1630 | EKL3-40M-1NB16100 | EKL3-40M-1NB16300 | |
| 20A | EKL3-40M-1NB2030 | EKL3-40M-1NB20100 | EKL3-40M-1NB20300 | |
| 25A | EKL3-40M-1NB2530 | EKL3-40M-1NB25100 | EKL3-40M-1NB25300 | |
| 32A | EKL3-40M-1NB3230 | EKL3-40M-1NB32100 | EKL3-40M-1NB32300 | |
| 40A | EKL3-40M-1NB4030 | EKL3-40M-1NB40100 | EKL3-40M-1NB40300 | |
| Rated Current（A） | C Curve | |||
| Sensitivity | ||||
| 30mA | 100mA | 300mA | ||
| Type A | ||||
| 6A | EKL3-40M-1NC0630 | EKL3-40M-1NC06100 | EKL3-40M-1NC06300 | |
| 8A | EKL3-40M-1NC0830 | EKL3-40M-1NC08100 | EKL3-40M-1NC08300 | |
| 10A | EKL3-40M-1NC1030 | EKL3-40M-1NC10100 | EKL3-40M-1NC10300 | |
| 13A | EKL3-40M-1NC1330 | EKL3-40M-1NC13100 | EKL3-40M-1NC13300 | |
| 16A | EKL3-40M-1NC1630 | EKL3-40M-1NC16100 | EKL3-40M-1NC16300 | |
| 20A | EKL3-40M-1NC2030 | EKL3-40M-1NC20100 | EKL3-40M-1NC20300 | |
| 25A | EKL3-40M-1NC2530 | EKL3-40M-1NC25100 | EKL3-40M-1NC25300 | |
| 32A | EKL3-40M-1NC3230 | EKL3-40M-1NC32100 | EKL3-40M-1NC32300 | |
| 40A | EKL3-40M-1NC4030 | EKL3-40M-1NC40100 | EKL3-40M-1NC40300 | |
