● Norme : IEC61009-1
● Type : AC, A
● Courant nominal : 6 à 40 A
● Tension nominale : 230/240 V~
● Nombre de poteaux : Poteaux simples
● Courant résiduel nominal (IAn) : 10, 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+40 °C
● Connexion : par le bas
● Certifications : CE, CB

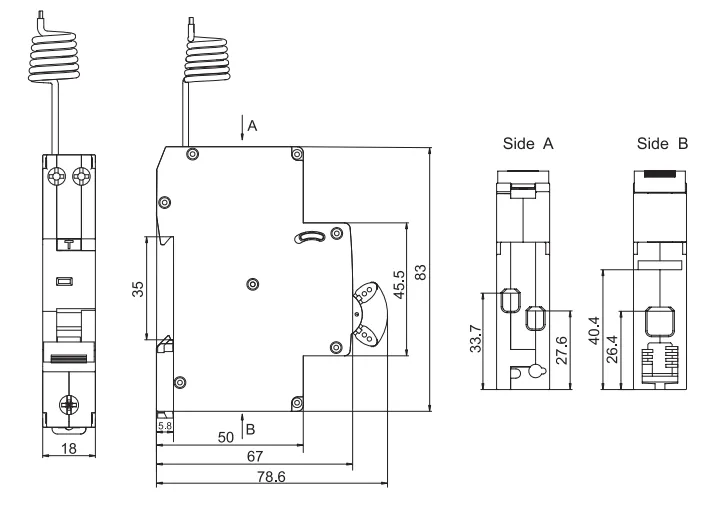

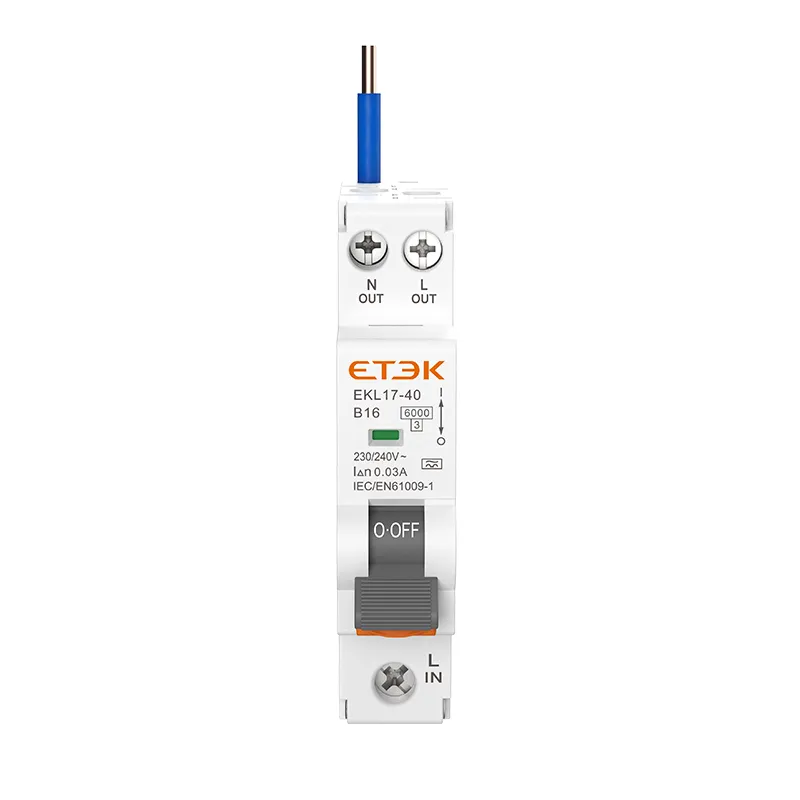

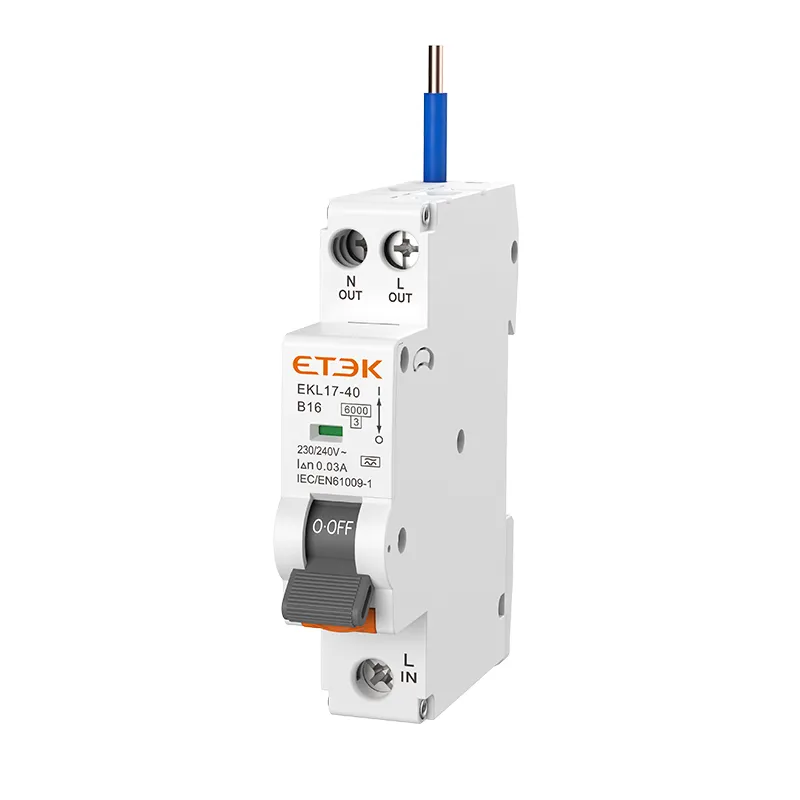

L'EKL17-40 est un disjoncteur différentiel monobloc (1P+N) avec protection contre les surintensités (RCBO) intégré, assurant la protection contre les courts-circuits, les surcharges, les défauts à la terre et les contacts indirects. Il offre également une protection supplémentaire contre les contacts directs. Le disjoncteur différentiel EKL17-40 est disponible en quatre versions : 10 mA, 30 mA, 100 mA et 300 mA. Il est équipé d'un fil neutre.
Le disjoncteur différentiel EKL17-40 1P+N combine la protection contre les courants de fuite à la terre et la protection contre les surintensités dans un seul module. Voici quelques-unes de ses caractéristiques :
1. Protection améliorée : Le fil neutre d'alimentation contribue à fournir une protection supplémentaire contre les défauts à la terre et les surintensités.
2. Sécurité renforcée : Le disjoncteur différentiel avec fils neutre et terre contribue à renforcer la sécurité des installations électriques en assurant une protection contre les défauts de fuite à la terre et les surintensités.
3. Convient à des applications spécifiques : Ce type de RCBO est particulièrement adapté aux installations où un fil de terre fonctionnel est requis, comme dans les établissements médicaux ou les zones avec des équipements électroniques sensibles.
4. Conformité aux réglementations : L'utilisation d'un fil de terre fonctionnel est souvent exigée par les réglementations dans certains secteurs ou pays, et le disjoncteur différentiel 1P+N avec fils neutres aide à répondre à ces exigences.
5. Installation facile : Comme le RCBO 1P+N standard, la version avec fils neutres est facile à installer et nécessite un câblage minimal, ce qui permet de gagner du temps et des efforts lors de l'installation.
| Standard | CEI/EN61009-1 |
| Protection | Défaut à la terre, surintensité et court-circuit, surtension (sélectionnable) |
| Type de voyage | Défaut à la terre : électronique |
| Surcharge et court-circuit : thermomagnétique | |
| Type de protection (fuite électrique) | AC,A |
| Nombre de poteaux | 1P+N 1 module, ligne N déconnectée |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40A |
| Courants de sensibilité nominale I△n | 10, 30, 100, 300 mA |
| Temps d'arrêt du courant résiduel sous I△n | ≤ 0,1 s |
| Capacité de rupture et de traction résiduelle nominale (I△m) | 500 A (dans ≤ 50 A) |
| Tension nominale (Ue) | 230/240 V~ |
| Fréquence nominale | 50/60 Hz |
| Capacité de rupture nominale | 6 000A |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV |
| Caractéristique de libération thermique | (1,13-1,45) x In |
| Caractéristique de libération magnétique | B : (3-5) x pouces, C : (5-10) x pouces |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indicateur de position de contact | Oui |
| degré de protection | IP20 |
| Température ambiante | -25 °C à +40 °C, humidité relative maximale de 95 % |
| Type de connexion terminale | Barre omnibus de type câble/broche |
| Taille maximale des bornes pour câble | L(in):25 mm² , N/L(out):16 mm² |
| Couple de serrage maximal | L(in):2,5 Nm , N/L(out):2 N.m |
| Installation | Montage sur rail DIN 35 mm |
| Connexion | De bas en haut |
