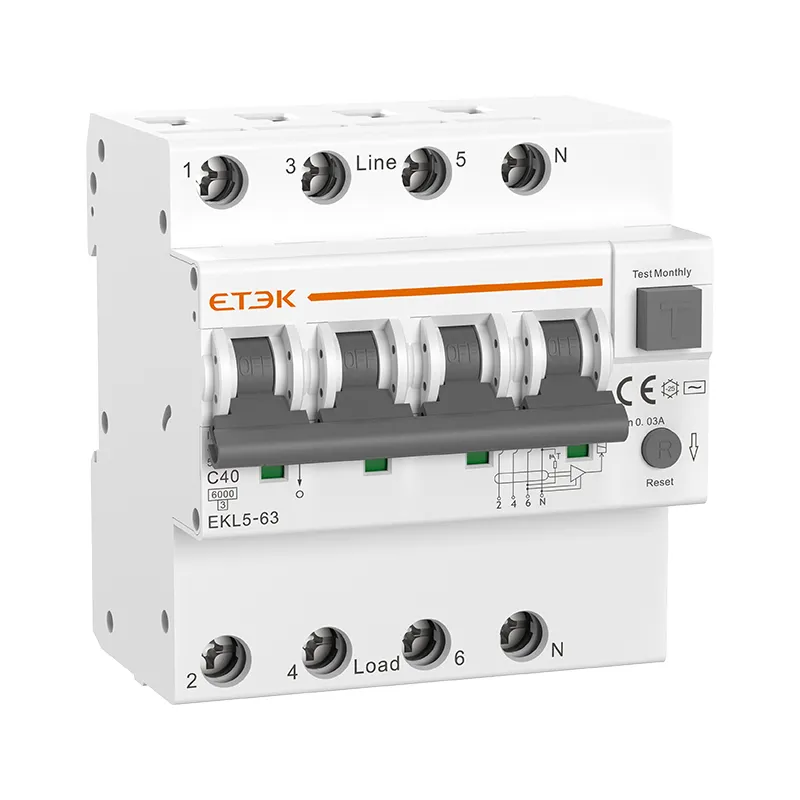

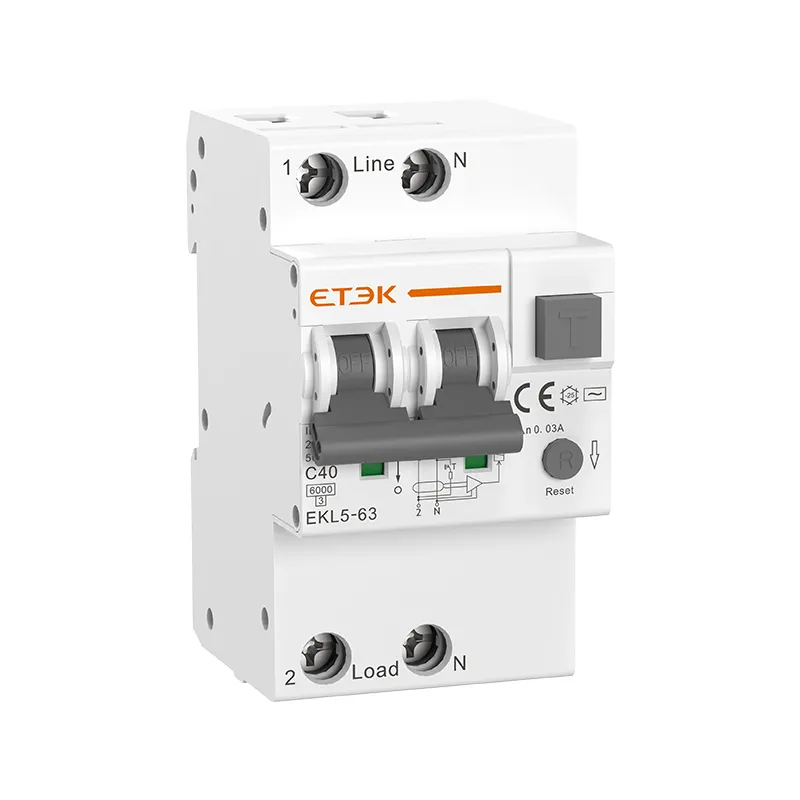

Les disjoncteurs différentiels de la série EKL5-63 avec plage de protection contre les surintensités offrent une protection complète des personnes et des appareils électriques, car ils sont conçus pour couper automatiquement l'alimentation en cas de surcharge, de court-circuit et de fuite à la terre.
1. La série ETEK Electric EKL5-63 RCBO est divisée en trois types selon la fonction de fonctionnement :
Type AC Ils sont couramment installés dans les maisons et destinés à être utilisés pour le courant résiduel sinusoïdal alternatif pour offrir un équipement inductif, capacitif ou résistif. Ces RCBO fonctionnent instantanément pour détecter un déséquilibre et n'ont pas de temporisation.
Type A Sont utilisés pour le courant continu pulsé résiduel jusqu'à 6 mA et le courant résiduel sinusoïdal alternatif
Type B Ils sont utilisés pour les équipements triphasés et monophasés tels que les escaliers mécaniques, les ascenseurs, les systèmes photovoltaïques, les équipements de soudage et les onduleurs.
Ils peuvent être utilisés comme dispositifs de protection pour le réseau biphasé 240V ou les circuits triphasés 415V.
Son courant nominal maximum atteint 63 A et le courant de fuite minimum a 4 options : 10 mA, 30 mA, 100 mA et 300 mA.
Le RCBO est équipé d'une fenêtre d'indication et d'un bouton de réinitialisation pour faire la distinction entre les déclenchements de courant résiduel (le bouton de réinitialisation apparaît) et les déclenchements de surcharge (la fenêtre d'indication devient rouge).
Le RCBO est en trois ou cinq modules DIN, il est donc plus facile à installer que la solution commune MCB + blocs complémentaires.
Ce produit répond à la norme IEC61009-1.

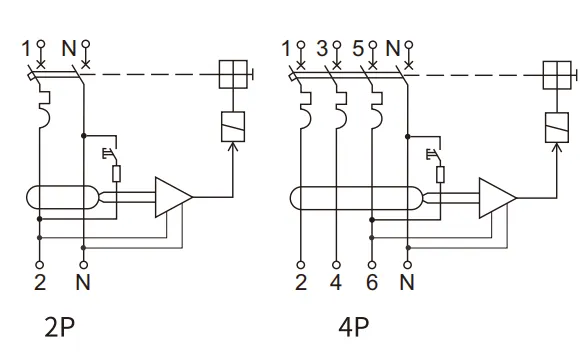

Caractéristiques électriques |
|||
Mode | Électronique | ||
Taper | CA, UN | ||
Courant nominal In | 6,8,10,13,16,20,25,32,40,50,63A | ||
Poteaux | 2P(1P+N), 4P(3P+N) | ||
Tension nominale Ue | 2P 240V~ | ||
4P 415V~ | |||
Tension d'isolement Ui | 500V | ||
Fréquence nominale | 50/60Hz | ||
Courant de fonctionnement résiduel nominal(I△n) | 10,30,100,300mA | ||
Temps de pause sous I△n | ≤0.1s (Type S <0.5s) | ||
Pouvoir de coupure nominal | 6 000 A | ||
Classe de limitation d'énergie | 3 | ||
Tension nominale de tenue aux chocs (1,5/50) Uimp | 4 000 V | ||
Tension d'essai diélectrique à ind.Freq. pendant 1min | 2kV | ||
Degré de pollution | 2 | ||
Caractéristique de déclenchement thermomagnétique | B, C, D | ||
Caractéristiques mécaniques |
|||
Durée de vie électrique | 4 000 Cycles | ||
Durée de vie mécanique | 10 000 cycles | ||
Indicateur de position des contacts | Oui | ||
Degré de protection | IP20 | ||
Température de référence pour le réglage des éléments thermiques | 30℃ | ||
Température ambiante (avec une moyenne quotidienne≤35℃) | -5℃~+40℃ | ||
Température de stockage | -25℃~+70℃ | ||

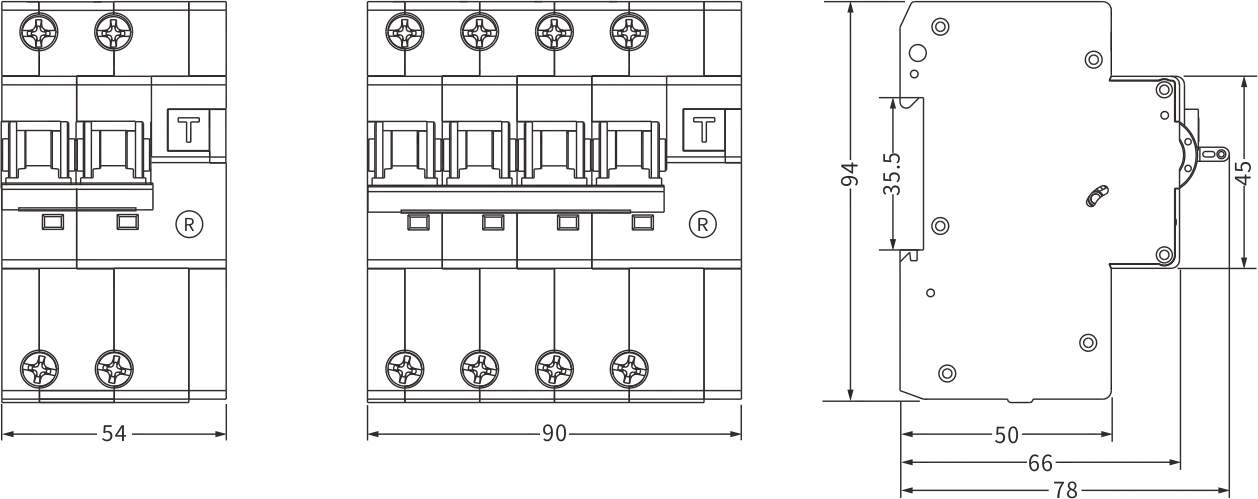

Installation |
|||
Type de connexion des bornes | Câble/jeu de barres de type Pin/jeu de barres de type U | ||
Taille de borne haut/bas pour câble | 25mm2 18-3AWG | ||
Taille de borne haut/bas pour jeu de barres | 25mm2 18-3AWG | ||
Couple de serrage | 2.5Nm 22In-lbs | ||
Montage | Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide | ||
Lien | Alimentation par le haut | ||
Combinaison avec des accessoires |
|||
Contact auxiliaire | EKM1-OF | ||
Contact d'alarme | EKM1-FB | ||
Déclencheur shunt | EKM1-MX | ||
Protection de survoltage | Oui | ||
Protection contre les sous-tensions | Oui | ||
Protection contre les sur/sous-tensions | Oui | ||
Taper | Courant de déclenchement, I△/A | ||
CA | 0.5I△n | ||
UN | Angle de retard | I△n>0.01A | I△n≤0.01A |
0° | 0.35I△n≤I△≤1.4I△n | 0,35I△n≤I△≤2I△n | |
90° | 0.25I△n≤I△≤1.4I△n | 0,25I△n≤I△≤2I△n | |
135° | 0.11I△n≤I△≤1.4I△n | 0,11I△n≤I△≤2I△n |
Pouvoir de coupure | Poteaux | Courant nominal (A) | Courbe B | Courbe C | ||||
Sensibilité | ||||||||
30mA | 100mA | 300mA | 30mA | 100mA | 300mA | |||
Tapez CA | ||||||||
6KA | 1P+N | 6A | EKL5-63-1NB0630 | EKL5-63-1NB06100 | EKL5-63-1NB06300 | EKL5-63-1NC0630 | EKL5-63-1NC06100 | EKL5-63-1NC06300 |
10A | EKL5-63-1NB1030 | EKL5-63-1NB10100 | EKL5-63-1NB10300 | EKL5-63-1NC1030 | EKL5-63-1NC10100 | EKL5-63-1NC10300 | ||
16A | EKL5-63-1NB1630 | EKL5-63-1NB16100 | EKL5-63-1NB16300 | EKL5-63-1NC1630 | EKL5-63-1NC16100 | EKL5-63-1NC16300 | ||
20A | EKL5-63-1NB2030 | EKL5-63-1NB20100 | EKL5-63-1NB20300 | EKL5-63-1NC2030 | EKL5-63-1NC20100 | EKL5-63-1NC20300 | ||
25A | EKL5-63-1NB2530 | EKL5-63-1NB25100 | EKL5-63-1NB25300 | EKL5-63-1NC2530 | EKL5-63-1NC25100 | EKL5-63-1NC25300 | ||
32A | EKL5-63-1NB3230 | EKL5-63-1NB32100 | EKL5-63-1NB32300 | EKL5-63-1NC3230 | EKL5-63-1NC32100 | EKL5-63-1NC32300 | ||
40A | EKL5-63-1NB4030 | EKL5-63-1NB40100 | EKL5-63-1NB40300 | EKL5-63-1NC4030 | EKL5-63-1NC40100 | EKL5-63-1NC40300 | ||
50A | EKL5-63-1NB5030 | EKL5-63-1NB50100 | EKL5-63-1NB50300 | EKL5-63-1NC5030 | EKL5-63-1NC50100 | EKL5-63-1NC50300 | ||
63A | EKL5-63-1NB6330 | EKL5-63-1NB63100 | EKL5-63-1NB63300 | EKL5-63-1NC6330 | EKL5-63-1NC63100 | EKL5-63-1NC63300 | ||
3P+N | 6A | EKL5-63-3NB0630 | EKL5-63-3NB06100 | EKL5-63-3NB06300 | EKL5-63-3NC0630 | EKL5-63-3NC06100 | EKL5-63-3NC06300 | |
10A | EKL5-63-3NB1030 | EKL5-63-3NB10100 | EKL5-63-3NB10300 | EKL5-63-3NC1030 | EKL5-63-3NC10100 | EKL5-63-3NC10300 | ||
16A | EKL5-63-3NB1630 | EKL5-63-3NB16100 | EKL5-63-3NB16300 | EKL5-63-3NC1630 | EKL5-63-3NC16100 | EKL5-63-3NC16300 | ||
20A | EKL5-63-3NB2030 | EKL5-63-3NB20100 | EKL5-63-3NB20300 | EKL5-63-3NC2030 | EKL5-63-3NC20100 | EKL5-63-3NC20300 | ||
25A | EKL5-63-3NB2530 | EKL5-63-3NB25100 | EKL5-63-3NB25300 | EKL5-63-3NC2530 | EKL5-63-3NC25100 | EKL5-63-3NC25300 | ||
32A | EKL5-63-3NB3230 | EKL5-63-3NB32100 | EKL5-63-3NB32300 | EKL5-63-3NC3230 | EKL5-63-3NC32100 | EKL5-63-3NC32300 | ||
40A | EKL5-63-3NB4030 | EKL5-63-3NB40100 | EKL5-63-3NB40300 | EKL5-63-3NC4030 | EKL5-63-3NC40100 | EKL5-63-3NC40300 | ||
50A | EKL5-63-3NB5030 | EKL5-63-3NB50100 | EKL5-63-3NB50300 | EKL5-63-3NC5030 | EKL5-63-3NC50100 | EKL5-63-3NC50300 | ||
63A | EKL5-63-3NB6330 | EKL5-63-3NB63100 | EKL5-63-3NB63300 | EKL5-63-3NC6330 | EKL5-63-3NC63100 | EKL5-63-3NC63300 | ||
Type A | ||||||||
1P+N | 6A | EKL5-63-1NB0630A | EKL5-63-1NB06100A | EKL5-63-1NB06300A | EKL5-63-1NC0630A | EKL5-63-1NC06100A | EKL5-63-1NC06300A | |
10A | EKL5-63-1NB1030A | EKL5-63-1NB10100A | EKL5-63-1NB10300A | EKL5-63-1NC1030A | EKL5-63-1NC10100A | EKL5-63-1NC10300A | ||
16A | EKL5-63-1NB1630A | EKL5-63-1NB16100A | EKL5-63-1NB16300A | EKL5-63-1NC1630A | EKL5-63-1NC16100A | EKL5-63-1NC16300A | ||
20A | EKL5-63-1NB2030A | EKL5-63-1NB20100A | EKL5-63-1NB20300A | EKL5-63-1NC2030A | EKL5-63-1NC20100A | EKL5-63-1NC20300A | ||
25A | EKL5-63-1NB2530A | EKL5-63-1NB25100A | EKL5-63-1NB25300A | EKL5-63-1NC2530A | EKL5-63-1NC25100A | EKL5-63-1NC25300A | ||
32A | EKL5-63-1NB3230A | EKL5-63-1NB32100A | EKL5-63-1NB32300A | EKL5-63-1NC3230A | EKL5-63-1NC32100A | EKL5-63-1NC32300A | ||
40A | EKL5-63-1NB4030A | EKL5-63-1NB40100A | EKL5-63-1NB40300A | EKL5-63-1NC4030A | EKL5-63-1NC40100A | EKL5-63-1NC40300A | ||
50A | EKL5-63-1NB5030A | EKL5-63-1NB50100A | EKL5-63-1NB50300A | EKL5-63-1NC5030A | EKL5-63-1NC50100A | EKL5-63-1NC50300A | ||
63A | EKL5-63-1NB6330A | EKL5-63-1NB63100A | EKL5-63-1NB63300A | EKL5-63-1NC6330A | EKL5-63-1NC63100A | EKL5-63-1NC63300A | ||
3P+N | 6A | EKL5-63-3NB0630A | EKL5-63-3NB06100A | EKL5-63-3NB06300A | EKL5-63-3NC0630A | EKL5-63-3NC06100A | EKL5-63-3NC06300A | |
10A | EKL5-63-3NB1030A | EKL5-63-3NB10100A | EKL5-63-3NB10300A | EKL5-63-3NC1030A | EKL5-63-3NC10100A | EKL5-63-3NC10300A | ||
16A | EKL5-63-3NB1630A | EKL5-63-3NB16100A | EKL5-63-3NB16300A | EKL5-63-3NC1630A | EKL5-63-3NC16100A | EKL5-63-3NC16300A | ||
20A | EKL5-63-3NB2030A | EKL5-63-3NB20100A | EKL5-63-3NB20300A | EKL5-63-3NC2030A | EKL5-63-3NC20100A | EKL5-63-3NC20300A | ||
25A | EKL5-63-3NB2530A | EKL5-63-3NB25100A | EKL5-63-3NB25300A | EKL5-63-3NC2530A | EKL5-63-3NC25100A | EKL5-63-3NC25300A | ||
32A | EKL5-63-3NB3230A | EKL5-63-3NB32100A | EKL5-63-3NB32300A | EKL5-63-3NC3230A | EKL5-63-3NC32100A | EKL5-63-3NC32300A | ||
40A | EKL5-63-3NB4030A | EKL5-63-3NB40100A | EKL5-63-3NB40300A | EKL5-63-3NC4030A | EKL5-63-3NC40100A | EKL5-63-3NC40300A | ||
50A | EKL5-63-3NB5030A | EKL5-63-3NB50100A | EKL5-63-3NB50300A | EKL5-63-3NC5030A | EKL5-63-3NC50100A | EKL5-63-3NC50300A | ||
63A | EKL5-63-3NB6330A | EKL5-63-3NB63100A | EKL5-63-3NB63300A | EKL5-63-3NC6330A | EKL5-63-3NC63100A | EKL5-63-3NC63300A | ||
Tapez CA | ||||||||
10KA | 1P+N | 6A | EKL5-63H-1NB0630 | EKL5-63H-1NB06100 | EKL5-63H-1NB06300 | EKL5-63H-1NC0630 | EKL5-63H-1NC06100 | EKL5-63H-1NC06300 |
10A | EKL5-63H-1NB1030 | EKL5-63H-1NB10100 | EKL5-63H-1NB10300 | EKL5-63H-1NC1030 | EKL5-63H-1NC10100 | EKL5-63H-1NC10300 | ||
16A | EKL5-63H-1NB1630 | EKL5-63H-1NB16100 | EKL5-63H-1NB16300 | EKL5-63H-1NC1630 | EKL5-63H-1NC16100 | EKL5-63H-1NC16300 | ||
20A | EKL5-63H-1NB2030 | EKL5-63H-1NB20100 | EKL5-63H-1NB20300 | EKL5-63H-1NC2030 | EKL5-63H-1NC20100 | EKL5-63H-1NC20300 | ||
25A | EKL5-63H-1NB2530 | EKL5-63H-1NB25100 | EKL5-63H-1NB25300 | EKL5-63H-1NC2530 | EKL5-63H-1NC25100 | EKL5-63H-1NC25300 | ||
32A | EKL5-63H-1NB3230 | EKL5-63H-1NB32100 | EKL5-63H-1NB32300 | EKL5-63H-1NC3230 | EKL5-63H-1NC32100 | EKL5-63H-1NC32300 | ||
40A | EKL5-63H-1NB4030 | EKL5-63H-1NB40100 | EKL5-63H-1NB40300 | EKL5-63H-1NC4030 | EKL5-63H-1NC40100 | EKL5-63H-1NC40300 | ||
50A | EKL5-63H-1NB5030 | EKL5-63H-1NB50100 | EKL5-63H-1NB50300 | EKL5-63H-1NC5030 | EKL5-63H-1NC50100 | EKL5-63H-1NC50300 | ||
63A | EKL5-63H-1NB6330 | EKL5-63H-1NB63100 | EKL5-63H-1NB63300 | EKL5-63H-1NC6330 | EKL5-63H-1NC63100 | EKL5-63H-1NC63300 | ||
3P+N | 6A | EKL5-63H-3NB0630 | EKL5-63H-3NB06100 | EKL5-63H-3NB06300 | EKL5-63H-3NC0630 | EKL5-63H-3NC06100 | EKL5-63H-3NC06300 | |
10A | EKL5-63H-3NB1030 | EKL5-63H-3NB10100 | EKL5-63H-3NB10300 | EKL5-63H-3NC1030 | EKL5-63H-3NC10100 | EKL5-63H-3NC10300 | ||
16A | EKL5-63H-3NB1630 | EKL5-63H-3NB16100 | EKL5-63H-3NB16300 | EKL5-63H-3NC1630 | EKL5-63H-3NC16100 | EKL5-63H-3NC16300 | ||
20A | EKL5-63H-3NB2030 | EKL5-63H-3NB20100 | EKL5-63H-3NB20300 | EKL5-63H-3NC2030 | EKL5-63H-3NC20100 | EKL5-63H-3NC20300 | ||
25A | EKL5-63H-3NB2530 | EKL5-63H-3NB25100 | EKL5-63H-3NB25300 | EKL5-63H-3NC2530 | EKL5-63H-3NC25100 | EKL5-63H-3NC25300 | ||
32A | EKL5-63H-3NB3230 | EKL5-63H-3NB32100 | EKL5-63H-3NB32300 | EKL5-63H-3NC3230 | EKL5-63H-3NC32100 | EKL5-63H-3NC32300 | ||
40A | EKL5-63H-3NB4030 | EKL5-63H-3NB40100 | EKL5-63H-3NB40300 | EKL5-63H-3NC4030 | EKL5-63H-3NC40100 | EKL5-63H-3NC40300 | ||
50A | EKL5-63H-3NB5030 | EKL5-63H-3NB50100 | EKL5-63H-3NB50300 | EKL5-63H-3NC5030 | EKL5-63H-3NC50100 | EKL5-63H-3NC50300 | ||
63A | EKL5-63H-3NB6330 | EKL5-63H-3NB63100 | EKL5-63H-3NB63300 | EKL5-63H-3NC6330 | EKL5-63H-3NC63100 | EKL5-63H-3NC63300 | ||
Type A | ||||||||
1P+N | 6A | EKL5-63H-1NB0630A | EKL5-63H-1NB06100A | EKL5-63H-1NB06300A | EKL5-63H-1NC0630A | EKL5-63H-1NC06100A | EKL5-63H-1NC06300A | |
10A | EKL5-63H-1NB1030A | EKL5-63H-1NB10100A | EKL5-63H-1NB10300A | EKL5-63H-1NC1030A | EKL5-63H-1NC10100A | EKL5-63H-1NC10300A | ||
16A | EKL5-63H-1NB1630A | EKL5-63H-1NB16100A | EKL5-63H-1NB16300A | EKL5-63H-1NC1630A | EKL5-63H-1NC16100A | EKL5-63H-1NC16300A | ||
20A | EKL5-63H-1NB2030A | EKL5-63H-1NB20100A | EKL5-63H-1NB20300A | EKL5-63H-1NC2030A | EKL5-63H-1NC20100A | EKL5-63H-1NC20300A | ||
25A | EKL5-63H-1NB2530A | EKL5-63H-1NB25100A | EKL5-63H-1NB25300A | EKL5-63H-1NC2530A | EKL5-63H-1NC25100A | EKL5-63H-1NC25300A | ||
32A | EKL5-63H-1NB3230A | EKL5-63H-1NB32100A | EKL5-63H-1NB32300A | EKL5-63H-1NC3230A | EKL5-63H-1NC32100A | EKL5-63H-1NC32300A | ||
40A | EKL5-63H-1NB4030A | EKL5-63H-1NB40100A | EKL5-63H-1NB40300A | EKL5-63H-1NC4030A | EKL5-63H-1NC40100A | EKL5-63H-1NC40300A | ||
50A | EKL5-63H-1NB5030A | EKL5-63H-1NB50100A | EKL5-63H-1NB50300A | EKL5-63H-1NC5030A | EKL5-63H-1NC50100A | EKL5-63H-1NC50300A | ||
63A | EKL5-63H-1NB6330A | EKL5-63H-1NB63100A | EKL5-63H-1NB63300A | EKL5-63H-1NC6330A | EKL5-63H-1NC63100A | EKL5-63H-1NC63300A | ||
3P+N | 6A | EKL5-63H-3NB0630A | EKL5-63H-3NB06100A | EKL5-63H-3NB06300A | EKL5-63H-3NC0630A | EKL5-63H-3NC06100A | EKL5-63H-3NC06300A | |
10A | EKL5-63H-3NB1030A | EKL5-63H-3NB10100A | EKL5-63H-3NB10300A | EKL5-63H-3NC1030A | EKL5-63H-3NC10100A | EKL5-63H-3NC10300A | ||
16A | EKL5-63H-3NB1630A | EKL5-63H-3NB16100A | EKL5-63H-3NB16300A | EKL5-63H-3NC1630A | EKL5-63H-3NC16100A | EKL5-63H-3NC16300A | ||
20A | EKL5-63H-3NB2030A | EKL5-63H-3NB20100A | EKL5-63H-3NB20300A | EKL5-63H-3NC2030A | EKL5-63H-3NC20100A | EKL5-63H-3NC20300A | ||
25A | EKL5-63H-3NB2530A | EKL5-63H-3NB25100A | EKL5-63H-3NB25300A | EKL5-63H-3NC2530A | EKL5-63H-3NC25100A | EKL5-63H-3NC25300A | ||
32A | EKL5-63H-3NB3230A | EKL5-63H-3NB32100A | EKL5-63H-3NB32300A | EKL5-63H-3NC3230A | EKL5-63H-3NC32100A | EKL5-63H-3NC32300A | ||
40A | EKL5-63H-3NB4030A | EKL5-63H-3NB40100A | EKL5-63H-3NB40300A | EKL5-63H-3NC4030A | EKL5-63H-3NC40100A | EKL5-63H-3NC40300A | ||
50A | EKL5-63H-3NB5030A | EKL5-63H-3NB50100A | EKL5-63H-3NB50300A | EKL5-63H-3NC5030A | EKL5-63H-3NC50100A | EKL5-63H-3NC50300A | ||
63A | EKL5-63H-3NB6330A | EKL5-63H-3NB63100A | EKL5-63H-3NB63300A | EKL5-63H-3NC6330A | EKL5-63H-3NC63100A | EKL5-63H-3NC63300A |
