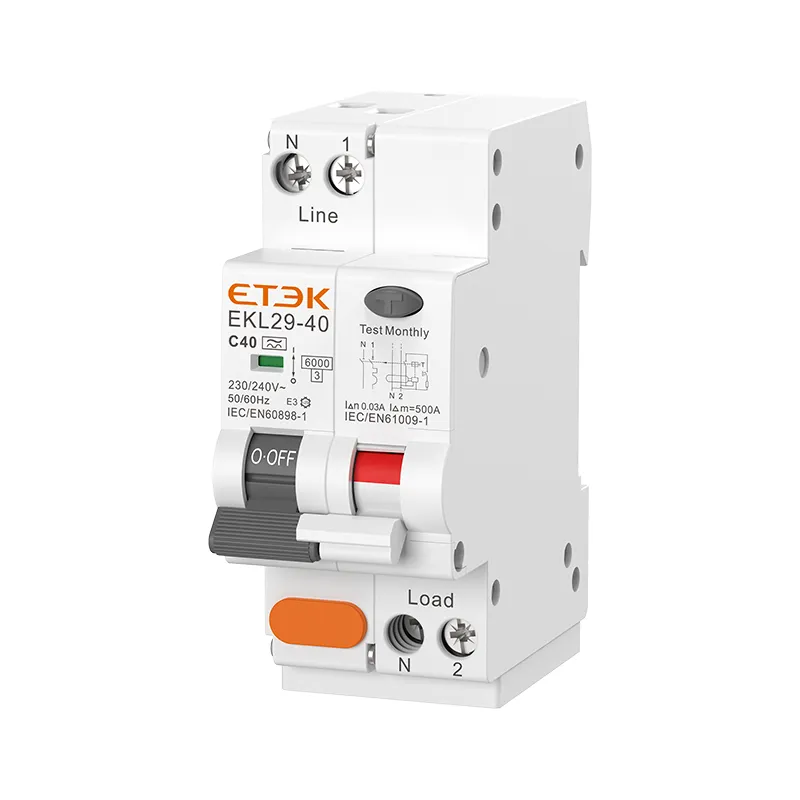

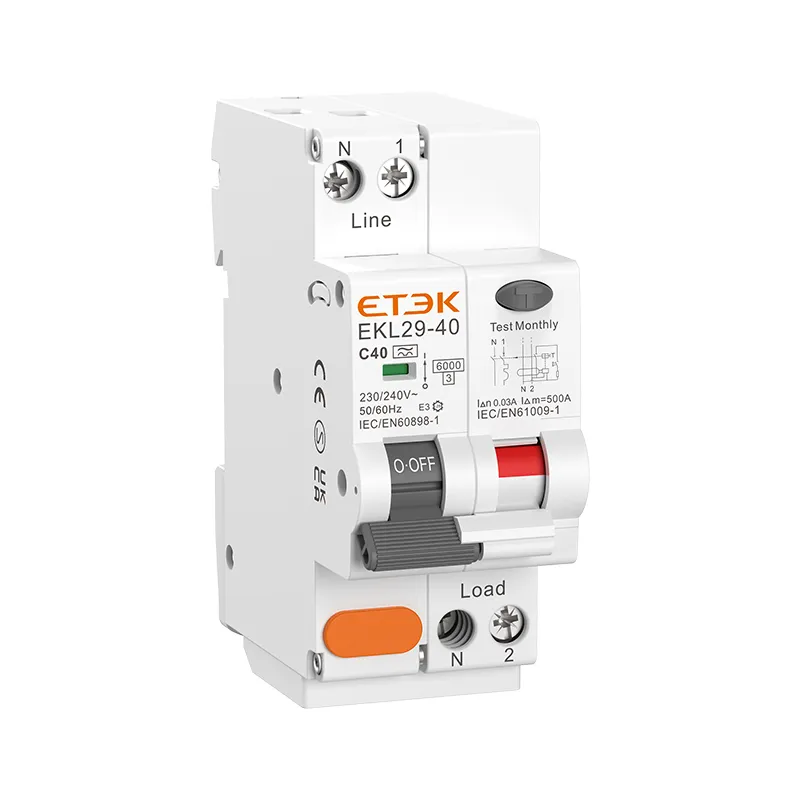

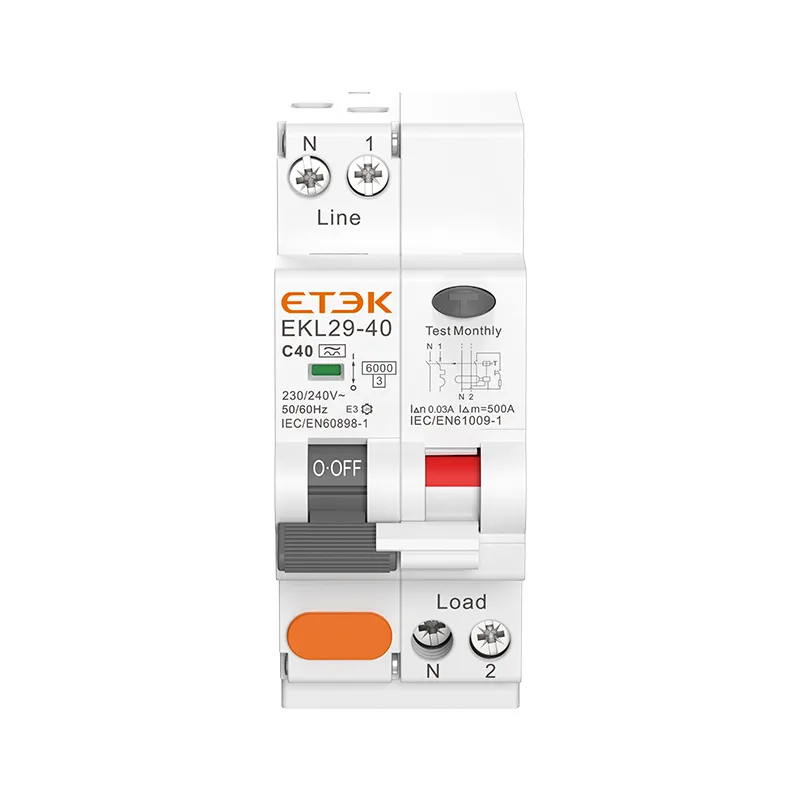

Disjoncteur différentiel électronique de type RCBO EKL29-40 avec protection contre les surintensités

Le disjoncteur différentiel électronique EKL29-40 est un disjoncteur différentiel électronique avec protection contre les surintensités. Il est conçu pour protéger les installations monophasées de distribution finale dans les bâtiments commerciaux et industriels, avec une puissance nominale maximale de 40 A.

● Norme : IEC61009-1, IEC60898-1
● Type : CA, A
● Courant nominal : 6~40A
● Tension nominale : 230/240~
● Nombre de pôles : 2P(1P+N)
● Courant de fonctionnement résiduel nominal (IΔn) : 30, 100 et 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25...+55 ºC
● Connexion : Par le haut

Renseignez-vous maintenant PDF

Disjoncteur différentiel électronique de type RCBO EKL29-40 avec protection contre les surintensités

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le disjoncteur différentiel EKL29-40 est un disjoncteur différentiel électronique avec protection contre les surintensités. Il est conçu pour protéger les installations monophasées de distribution finale dans les bâtiments commerciaux et industriels, avec une puissance nominale maximale de 40 A.

  • Conception modulaire, facile à installer.

  • Sensibilité de déclenchement de 30 mA à 300 mA pour couvrir tous les besoins de protection différentielle.

Paramètres techniques

Données techniques

Standard CEI/EN61009-1, CEI/EN60898-1
Protection Défaut de terre, surintensité et court-circuit, surtension (sélectionnable)
Type de voyage Défaut de terre : électronique
Surcharge et court-circuit : thermomagnétique
Type de protection (fuite électrique) CA, A
Nombre de pôles Module 1P+N 2, ligne N avec déconnecté
Tension nominale (Ue) 230/240V~
Fréquence nominale 50/60 Hz
Courants nominaux (In) 6,10,16,20,25,32,40A
Courants de sensibilité nominaux I△n 30, 100, 300 mA
Temps de coupure du courant résiduel sous I△n ≤ 0,1 s
Pouvoir résiduel nominal de fermeture et de coupure (I△m) 500 A (Entrée ≤ 50 A)
Pouvoir de coupure nominal 6 000 A
Classe de limitation d'énergie 3
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
Caractéristique de déclenchement magnétique B:(3-5) x Dans, C:(5-10) x Dans
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Indicateur de défaut à la terre Oui
Degré de protection IP20
Température ambiante -25℃ à +55℃, humidité max.95%
Type de connexion du terminal Barre omnibus de type câble/broche
Taille max. du terminal pour le câble 16 mm 2
Couple de serrage max. 2,5 Nm
Installation Montage sur rail DIN 35 mm
Connexion De haut en bas

Télécharger les fichiers

Présentation du produit

Le disjoncteur différentiel EKL29-40 est un disjoncteur différentiel électronique avec protection contre les surintensités. Il est conçu pour protéger les installations monophasées de distribution finale dans les bâtiments commerciaux et industriels, avec une puissance nominale maximale de 40 A.

  • Conception modulaire, facile à installer.

  • Sensibilité de déclenchement de 30 mA à 300 mA pour couvrir tous les besoins de protection différentielle.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

ETEK-SPN-EKL19-40-RCBO

Disjoncteur différentiel avec protection contre les surintensités (RCBO) EKL19-40

Renseigner
EKL29-40M-RCBO

Disjoncteur différentiel électromagnétique RCBO EKL29-40M avec protection contre les surintensités

Renseigner
ETEK-EKL17-40-RCBO

Disjoncteur différentiel 1P+N EKL17-40 avec protection contre les surintensités (RCBO)

Renseigner
ETEK-RCBO-EKL2-40

Disjoncteur différentiel à courant résiduel EKL2-40 RCBO 6kA 1P+N

Renseigner

Produits recommandés

ETEK-SPN-EKL19-40-RCBO

Disjoncteur différentiel avec protection contre les surintensités (RCBO) EKL19-40

Renseigner
EKL29-40M-RCBO

Disjoncteur différentiel électromagnétique RCBO EKL29-40M avec protection contre les surintensités

Renseigner

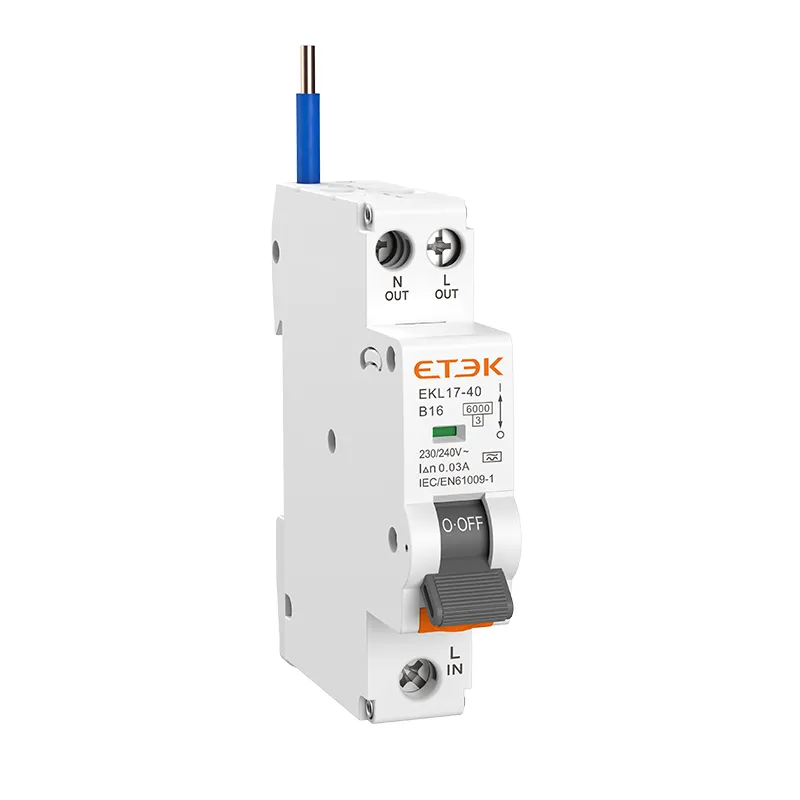

ETEK-EKL17-40-RCBO
