● Norme : IEC61009-1
● Type : AC, A
● Courant nominal : 6 à 40 A
● Tension nominale : 230/240 V~
● Nombre de poteaux : Deux poteaux
● Courant résiduel nominal (IAn) : 10, 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA, 10 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+40 °C
● Connexion : De haut en bas
● Certifications : CE, CB, UKCA

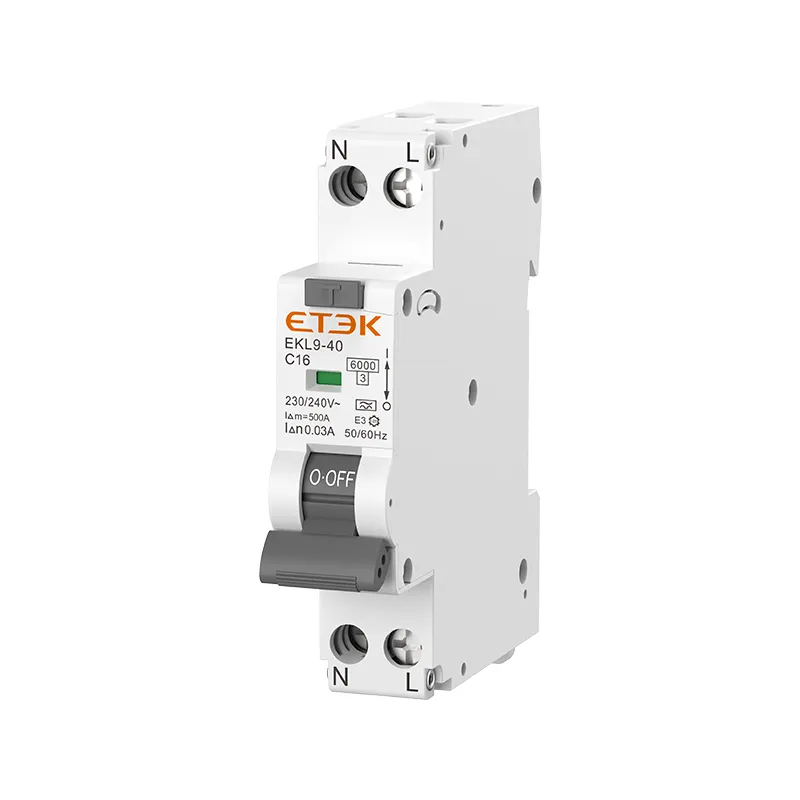

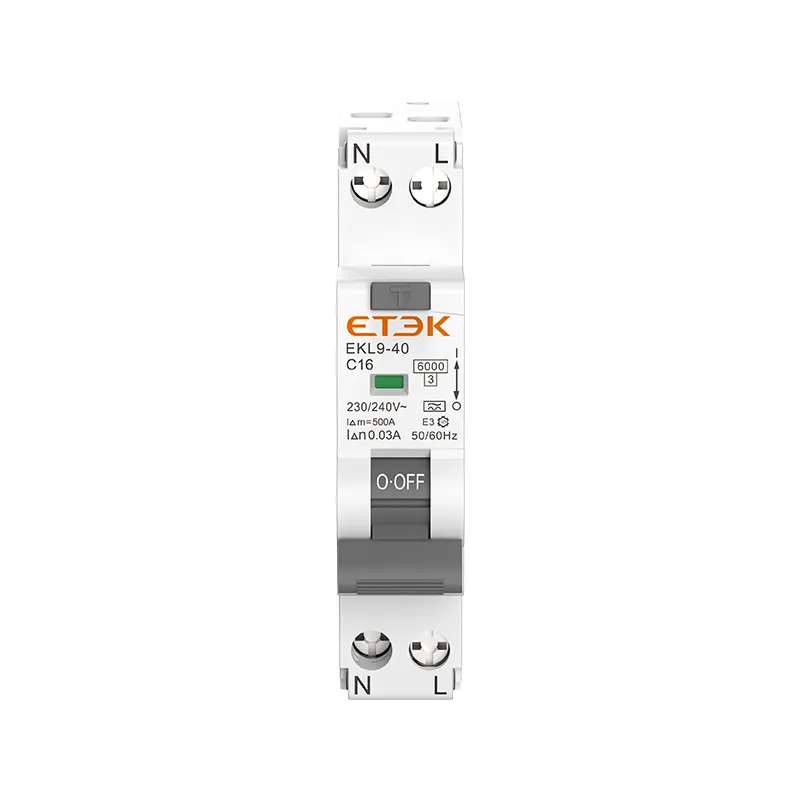

Les produits EKL9-40 assurent la protection contre les défauts à la terre, les surcharges, les courts-circuits et les surtensions dans les installations commerciales et résidentielles. Le disjoncteur différentiel (RCBO) avec neutre et phase déconnectés garantit son bon fonctionnement en cas de fuite à la terre, même si le neutre et la phase sont mal connectés. Le disjoncteur différentiel électronique intègre un dispositif de filtrage qui prévient les risques de surtensions et de courants transitoires indésirables.
Double protection : intègre la protection contre les courants de fuite à la terre et la protection contre les surintensités dans un seul appareil, ce qui permet de gagner de la place et de simplifier l'installation.
Conception compacte : 9 mm de largeur par pôle, permettant d’intégrer davantage de circuits dans un espace limité du tableau de distribution.
Intensités nominales polyvalentes : Disponibles en différentes intensités nominales jusqu’à 40 A, adaptées à une large gamme d’applications.
Pouvoir de coupure élevé : assure une protection efficace contre les courts-circuits et les surcharges.
Détection sensible des fuites à la terre : protège contre les courants de fuite à la terre potentiellement dangereux, améliorant ainsi la sécurité personnelle.
Installation facile : Conçu pour un montage rapide et simple sur les rails DIN standard.
Indication claire de l'état : Comporte un indicateur de trajet visible pour un diagnostic facile des pannes.
Performances fiables : Conçu pour fonctionner de manière constante dans diverses conditions environnementales.
Conforme aux normes : Répond aux normes de sécurité internationales pour les disjoncteurs différentiels, garantissant qualité et fiabilité.
Mécanisme anti-déclenchement : Garantit le déclenchement de l'appareil même si la poignée de commande est maintenue en position « MARCHE ».
systèmes électriques résidentiels
Petits bureaux et magasins
installations commerciales légères
Ateliers et garages
établissements d'enseignement
cliniques de soins de santé
Points de vente au détail
Lieux d'accueil
petites unités industrielles
Installations électriques temporaires pour événements ou chantiers de construction
Le disjoncteur différentiel EKL9-40 d'ETEK Electric offre un équilibre parfait entre fonctionnalité, sécurité et compacité. Son format compact le rend idéal pour les installations où l'espace est limité, tandis que ses capacités de protection complètes garantissent la sécurité des personnes et des biens. Ce disjoncteur différentiel est particulièrement adapté à la mise à niveau des installations électriques anciennes afin de répondre aux normes de sécurité actuelles, ou aux nouvelles installations nécessitant des dispositifs de protection fiables et peu encombrants.
En choisissant le disjoncteur différentiel EKL9-40, les utilisateurs bénéficient de l'engagement d'ETEK Electric envers la qualité et l'innovation en matière de protection électrique. Cet appareil offre une tranquillité d'esprit aux particuliers, aux petites entreprises et aux électriciens, qui savent avoir mis en œuvre une solution de sécurité robuste répondant à de multiples besoins de protection dans un seul appareil compact. L'EKL9-40 témoigne de la volonté d'ETEK Electric de faire progresser la technologie de sécurité électrique dans un monde de plus en plus dépendant de l'énergie.
| Standard | CEI/EN61009-1 | ||
Protection | Défaut à la terre, surintensité et court-circuit | ||
Type de voyage | Défaut à la terre : électronique | ||
Surcharge et court-circuit : thermomagnétique | |||
Nombre de poteaux | Module 1P+N,1, ligne N déconnectée | ||
| Taper | AC, A | ||
| Courant nominal en | 6, 10, 16, 20, 25, 32, 40A | ||
Courants de sensibilité nominale I△n | 10, 30, 100, 300 mA | ||
| Temps d'arrêt du courant résiduel sous I△n | ≤0,1s | ||
| Capacité résiduelle de production et de rupture (I△m) | 500 A (dans ≤ 50 A) | ||
| Tension nominale Ue | 240V~ | ||
| Fréquence nominale | 50/60 Hz | ||
| Capacité de rupture nominale | EKL9-40 : 6 kA, EKL9-40H : 10 kA | ||
| Classe de limitation d'énergie | 3 | ||
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V | ||
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV | ||
Caractéristique de libération thermique | (1,13-1,45) x In | ||
| Caractéristique de libération magnétique | B : (3-5) x pouces, C : (5-10) x pouces | ||
| Durée de vie électrique | 4 000 cycles | ||
| Durée de vie mécanique | 10 000 cycles | ||
| Indicateur de position de contact | Oui | ||
| degré de protection | IP20 | ||
| Température ambiante | -25 °C à +40 °C, humidité relative maximale de 95 % | ||
| Type de connexion terminale | Barre omnibus de type câble/broche | ||
Taille maximale des bornes pour câble | 16 mm 2 | ||
| Couple de serrage maximal | 2,5 Nm | ||
Installation | Montage sur rail DIN 35 mm | ||
| Connexion | De haut en bas | ||
