● Norme : IEC61009-1, IEC60898-1
● Type : AC, A
● Courant nominal : 6 à 40 A
● Tension nominale : 230/240 V~
● Nombre de pôles : 2P(1P+N)
● Technologie du déclencheur : type électromagnétique
● Courant de fonctionnement résiduel nominal (IΔn) : 30, 100 et 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+55 °C
● Connexion : De haut en bas

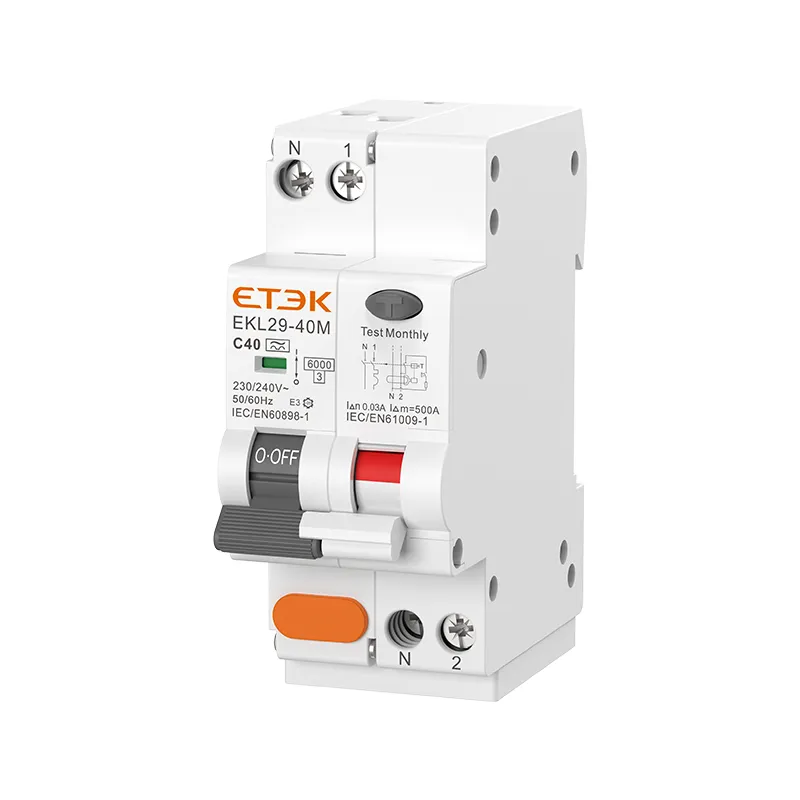

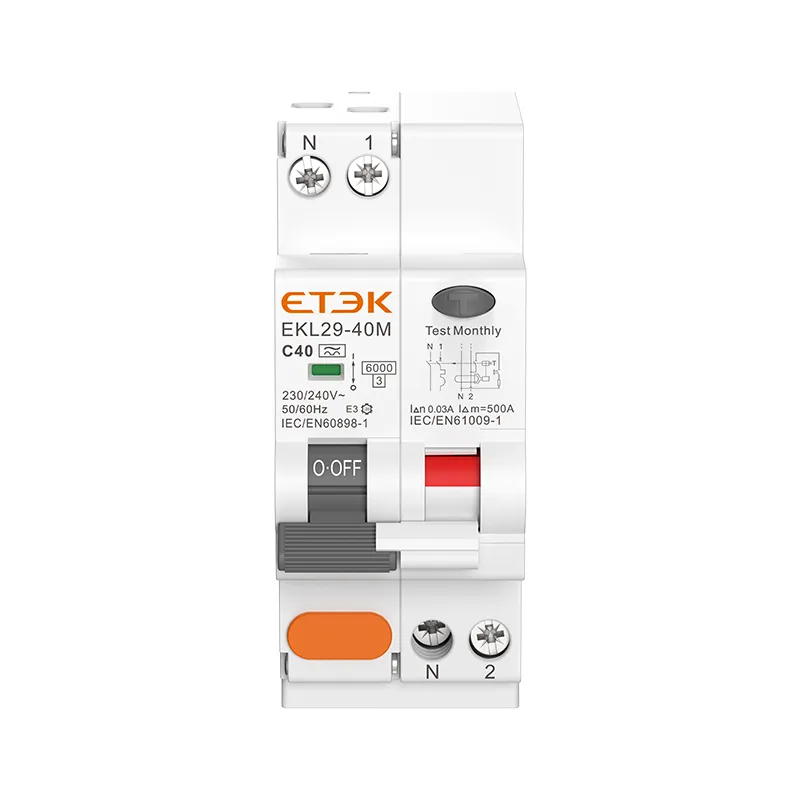

Le disjoncteur différentiel EKL29-40M est un dispositif de protection contre les surintensités électromagnétiques. Il est conçu pour protéger les installations monophasées de distribution finale dans les bâtiments commerciaux et industriels, avec un courant nominal maximal de 40 A.
Conception modulaire, installation facile.
Sensibilité de déclenchement de 30 mA à 300 mA pour couvrir tous les besoins en matière de protection contre les fuites à la terre.
| Standard | CEI/EN61009-1, CEI/EN60898-1 |
| Protection | Défaut à la terre, surintensité et court-circuit |
| Type de voyage | Défaut à la terre : électromagnétique |
| Surcharge et court-circuit : thermomagnétique | |
| Type de protection (fuite électrique) | AC, A |
| Nombre de poteaux | 1P+N 2 modules, ligne N déconnectée |
| Tension nominale (Ue) | 230/240 V~ |
| Fréquence nominale | 50/60 Hz |
| Courants nominaux (In) | 6, 10, 16, 20, 25, 32, 40A |
| Courants de sensibilité nominale I△n | 30, 100, 300 mA |
| Temps d'arrêt du courant résiduel sous I△n | ≤ 0,1 s |
| Capacité résiduelle nominale de rupture et de compression (I△m) | 500 A (dans ≤ 50 A) |
| Capacité de rupture nominale | 6 000A |
| Classe de limitation d'énergie | 3 |
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV |
| Caractéristique de libération thermique | (1,13-1,45) x In |
| Caractéristique de libération magnétique | B : (3-5) x pouces, C : (5-10) x pouces |
| Durée de vie électrique | 4 000 cycles |
| Durée de vie mécanique | 10 000 cycles |
| Indicateur de position de contact | Oui |
| Indicateur de défaut à la terre | Oui |
| degré de protection | IP20 |
| Température ambiante | -25 °C à +55 °C, humidité relative maximale de 95 % |
| Type de connexion terminale | Barre omnibus de type câble/broche |
| Taille maximale des bornes pour câble | 16 mm 2 |
| Couple de serrage maximal | 2,5 Nm |
| Installation | Montage sur rail DIN 35 mm |
| Connexion | De haut en bas |
