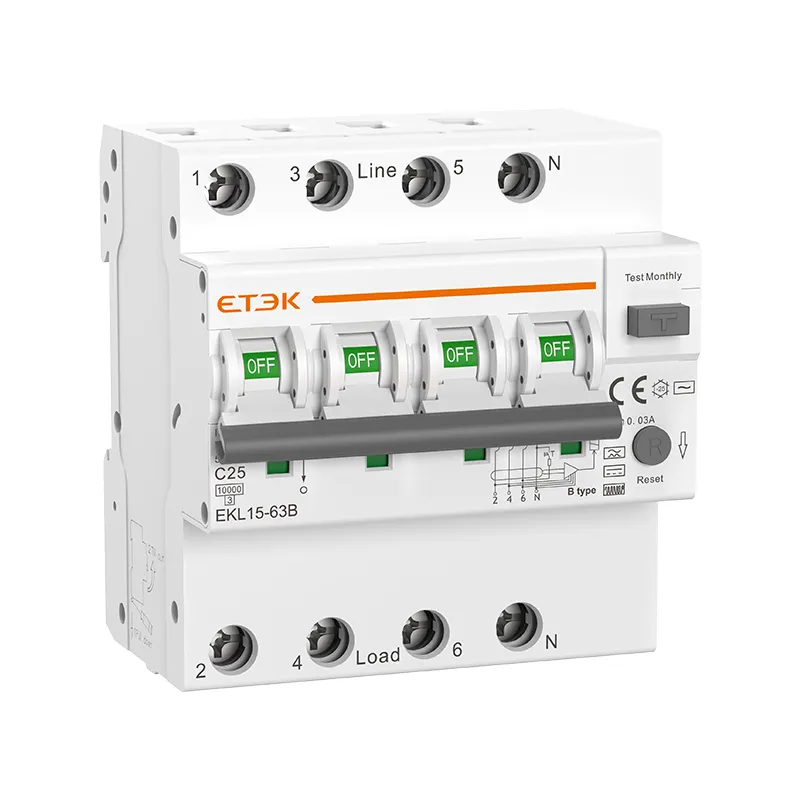

Disjoncteur différentiel de type B EKL15-63B avec protection contre les surintensités

Le EKL15-63B est un disjoncteur différentiel de type B avec protection intégrée contre les surintensités pour les applications domestiques et similaires. Ce dispositif combine les fonctions d'un disjoncteur miniature (MCB) et d'un dispositif différentiel (RCD) en une seule unité, offrant une protection complète des circuits électriques.

● Norme : IEC61009-1, IEC62423
● Type de protection (fuite électrique) : B
● Courant nominal : 6~63A
● Tension nominale : 230/240~, 400/415V~
● Nombre de pôles : 2P (1P+N), 4P (3P+N)
● Courant résiduel nominal de fonctionnement (IAn) : 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 10 kA
● Courbe de déclenchement : B, C, D
● Température ambiante : -25...+55 ºC
● Température de stockage : -25...+70 ºC
● Connexion : Par le haut
● Certificats : CE, CB, KC

Renseignez-vous maintenant PDF

Disjoncteur différentiel de type B EKL15-63B avec protection contre les surintensités

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le disjoncteur différentiel de type B EKL15-63B est un dispositif de protection de circuit avancé qui combine les fonctions d'un dispositif à courant résiduel (RCD) et d'un disjoncteur miniature (MCB). Ce dispositif hybride est conçu pour protéger les circuits contre les surintensités (telles que les courts-circuits et les surcharges de circuit) et les courants résiduels (communément appelés courants de fuite). La classification « type B » fait référence aux caractéristiques de protection contre les courants résiduels, spécifiquement conçues pour gérer les formes d'ondes complexes non sinusoïdales. Il est conforme aux normes IEC61009-1 et IEC62423.

Caractéristiques du disjoncteur différentiel de type B :

  1. Sensibilité au courant résiduel : les disjoncteurs différentiels de type B sont conçus pour détecter les courants de défaut continus réguliers, les courants de défaut continus pulsés et les courants de défaut alternatifs. Ils sont particulièrement adaptés aux circuits susceptibles de produire toute forme de courant résiduel continu ou de courants résiduels mixtes alternatifs et continus.

  2. Large gamme d'applications : en raison de leur capacité à détecter les courants de défaut CA et CC, les disjoncteurs différentiels de type B sont adaptés à une utilisation dans des environnements avec des appareils électroniques susceptibles de générer des courants de défaut CC. Cela comprend les installations avec des systèmes photovoltaïques (solaires), des bornes de recharge pour véhicules électriques, des systèmes UPS et des convertisseurs de fréquence.

  3. Niveau de protection : Ils assurent une protection contre les courants de fuite à la terre, garantissant ainsi la sécurité des personnes et protégeant contre les risques d'incendie causés par les courants de défaut.

  4. Protection contre les surintensités : En plus d'offrir une protection contre les courants résiduels, les disjoncteurs différentiels de type B protègent également les circuits contre les surcharges et les courts-circuits, préservant ainsi l'installation électrique et les appareils connectés.

  5. Déclenchement sélectif : dans un système où plusieurs disjoncteurs différentiels sont installés, un disjoncteur différentiel de type B garantit que seul le circuit présentant le défaut est déconnecté, minimisant ainsi les perturbations de l'alimentation électrique dans les autres circuits.

  6. Compatibilité et installation : Les disjoncteurs différentiels de type B sont conçus pour s'adapter aux unités de consommation standard ou aux tableaux de distribution, ce qui en fait une option polyvalente pour les nouvelles installations et les mises à niveau des systèmes existants.

Paramètres techniques

Données techniques

Standard CEI/EN61009-1, CEI/EN62423
Protection Défaut de terre, surintensité et court-circuit, surtension (sélectionnable)
Type de voyage Défaut de terre : électronique
Surcharge et court-circuit : thermomagnétique
Type de protection (fuite électrique) B
Nombre de pôles 2P (1P + N) 3 modules, 4P (3P + N) 5 modules, ligne N avec déconnecté
Tension nominale (Ue) 1P+N : 230/240 V~, 3P+N : 400/415 V~
Courant nominal (In) 6,10,16, 20, 25, 32, 40, 50, 63
Courants de sensibilité nominaux (l△n) 30, 100, 300 mA
Temps de coupure du courant résiduel sous (l△n) ≤0,1 s
Pouvoir résiduel nominal de fermeture et de coupure (l△m) 500 A (Entrée ≤ 50 A), 10 A (Entrée > 50 A)
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal 10 kA
Classe de limitation d'énergie 3
Tension nominale de tenue aux chocs (1,2/50) (Uimp) 4 kV
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45)x Dans
Caractéristique de déclenchement magnétique B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Indicateur de défaut à la terre Oui
Degré de protection IP20
Température ambiante -25℃ à +55℃ (jusqu'à 70°C à capacité de courant réduite), humidité maximale de 95 %
Température de stockage -25℃ à +70℃
Type de connexion du terminal Câble/barre omnibus de type broche/barre omnibus de type fourche
Taille max. du terminal pour le câble 25 mm²
Couple de serrage max. 2,5 Nm
Installation Montage sur rail DIN 35 mm
Connexion De haut en bas

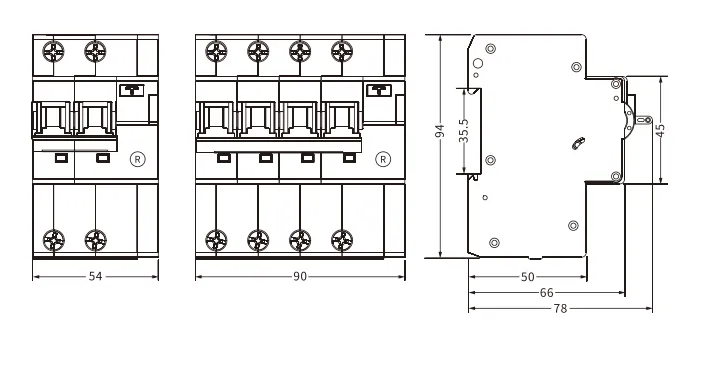

Dimensions

Formulaire de sélection de produits

Modèle Courant nominal Polonais Courbe de déplacement Type de disjoncteur différentiel Courant résiduel Code
EKL15-63B-1NB0630 6A 1P+N B B 30mA 132401
EKL15-63B-1NB1030 10A 1P+N B B 30mA 132402
EKL15-63B-1NB1630 16A 1P+N B B 30mA 132403
EKL15-63B-1NB2030 20A 1P+N B B 30mA 132404
EKL15-63B-1NB2530 25A 1P+N B B 30mA 132405
EKL15-63B-1NB3230 32A 1P+N B B 30mA 132406
EKL15-63B-1NB4030 40A 1P+N B B 30mA 132407
EKL15-63B-1NB5030 50A 1P+N B B 30mA 132408
EKL15-63B-1NB6330 63A 1P+N B B 30mA 132409
EKL15-63B-1NB06100 6A 1P+N B B 100mA 132410
EKL15-63B-1NB10100 10A 1P+N B B 100mA 132411
EKL15-63B-1NB16100 16A 1P+N B B 100mA 132412
EKL15-63B-1NB20100 20A 1P+N B B 100mA 132413
EKL15-63B-1NB25100 25A 1P+N B B 100mA 132414
EKL15-63B-1NB32100 32A 1P+N B B 100mA 132415
EKL15-63B-1NB40100 40A 1P+N B B 100mA 132416
EKL15-63B-1NB50100 50A 1P+N B B 100mA 132417
EKL15-63B-1NB63100 63A 1P+N B B 100mA 132418
EKL15-63B-1NB06300 6A 1P+N B B 300mA 132419
EKL15-63B-1NB10300 10A 1P+N B B 300mA 132420
EKL15-63B-1NB16300 16A 1P+N B B 300mA 132421
EKL15-63B-1NB20300 20A 1P+N B B 300mA 132422
EKL15-63B-1NB25300 25A 1P+N B B 300mA 132423
EKL15-63B-1NB32300 32A 1P+N B B 300mA 132424
EKL15-63B-1NB40300 40A 1P+N B B 300mA 132425
EKL15-63B-1NB50300 50A 1P+N B B 300mA 132426
EKL15-63B-1NB63300 63A 1P+N B B 300mA 132427
EKL15-63B-1NC0630 6A 1P+N C B 30mA 132428
EKL15-63B-1NC1030 10A 1P+N C B 30mA 132429
EKL15-63B-1NC1630 16A 1P+N C B 30mA 132430
EKL15-63B-1NC2030 20A 1P+N C B 30mA 132431
EKL15-63B-1NC2530 25A 1P+N C B 30mA 132432
EKL15-63B-1NC3230 32A 1P+N C B 30mA 132433
EKL15-63B-1NC4030 40A 1P+N C B 30mA 132434
EKL15-63B-1NC5030 50A 1P+N C B 30mA 132435
EKL15-63B-1NC6330 63A 1P+N C B 30mA 132436
EKL15-63B-1NC06100 6A 1P+N C B 100mA 132437
EKL15-63B-1NC10100 10A 1P+N C B 100mA 132438
EKL15-63B-1NC16100 16A 1P+N C B 100mA 132439
EKL15-63B-1NC20100 20A 1P+N C B 100mA 132440
EKL15-63B-1NC25100 25A 1P+N C B 100mA 132441
EKL15-63B-1NC32100 32A 1P+N C B 100mA 132442
EKL15-63B-1NC40100 40A 1P+N C B 100mA 132443
EKL15-63B-1NC50100 50A 1P+N C B 100mA 132444
EKL15-63B-1NC63100 63A 1P+N C B 100mA 132445
EKL15-63B-1NC06300 6A 1P+N C B 300mA 132446
EKL15-63B-1NC10300 10A 1P+N C B 300mA 132447
EKL15-63B-1NC16300 16A 1P+N C B 300mA 132448
EKL15-63B-1NC20300 20A 1P+N C B 300mA 132449
EKL15-63B-1NC25300 25A 1P+N C B 300mA 132450
EKL15-63B-1NC32300 32A 1P+N C B 300mA 132451
EKL15-63B-1NC40300 40A 1P+N C B 300mA 132452
EKL15-63B-1NC50300 50A 1P+N C B 300mA 132453
EKL15-63B-1NC63300 63A 1P+N C B 300mA 132454
EKL15-63B-1ND0630 6A 1P+N D B 30mA 133360
EKL15-63B-1ND1030 10A 1P+N D B 30mA 133361
EKL15-63B-1ND1630 16A 1P+N D B 30mA 133362
EKL15-63B-1ND2030 20A 1P+N D B 30mA 133363
EKL15-63B-1ND2530 25A 1P+N D B 30mA 133364
EKL15-63B-1ND3230 32A 1P+N D B 30mA 133365
EKL15-63B-1ND4030 40A 1P+N D B 30mA 133366
EKL15-63B-1ND5030 50A 1P+N D B 30mA 133367
EKL15-63B-1ND6330 63A 1P+N D B 30mA 133368
EKL15-63B-1ND06100 6A 1P+N D B 100mA 133369
EKL15-63B-1ND10100 10A 1P+N D B 100mA 133370
EKL15-63B-1ND16100 16A 1P+N D B 100mA 133371
EKL15-63B-1ND20100 20A 1P+N D B 100mA 133372
EKL15-63B-1ND25100 25A 1P+N D B 100mA 133373
EKL15-63B-1ND32100 32A 1P+N D B 100mA 133374
EKL15-63B-1ND40100 40A 1P+N D B 100mA 133375
EKL15-63B-1ND50100 50A 1P+N D B 100mA 133376
EKL15-63B-1ND63100 63A 1P+N D B 100mA 133377
EKL15-63B-1ND06300 6A 1P+N D B 300mA 133378
EKL15-63B-1ND10300 10A 1P+N D B 300mA 133379
EKL15-63B-1ND16300 16A 1P+N D B 300mA 133380
EKL15-63B-1ND20300 20A 1P+N D B 300mA 133381
EKL15-63B-1ND25300 25A 1P+N D B 300mA 133382
EKL15-63B-1ND32300 32A 1P+N D B 300mA 133383
EKL15-63B-1ND40300 40A 1P+N D B 300mA 133384
EKL15-63B-1ND50300 50A 1P+N D B 300mA 133385
EKL15-63B-1ND63300 63A 1P+N D B 300mA 133386
EKL15-63B-3NB0630 6A 3P+N B B 30mA 132455
EKL15-63B-3NB1030 10A 3P+N B B 30mA 132456
EKL15-63B-3NB1630 16A 3P+N B B 30mA 132457
EKL15-63B-3NB2030 20A 3P+N B B 30mA 132458
EKL15-63B-3NB2530 25A 3P+N B B 30mA 132459
EKL15-63B-3NB3230 32A 3P+N B B 30mA 132460
EKL15-63B-3NB4030 40A 3P+N B B 30mA 132461
EKL15-63B-3NB5030 50A 3P+N B B 30mA 132462
EKL15-63B-3NB6330 63A 3P+N B B 30mA 132463
EKL15-63B-3NB06100 6A 3P+N B B 100mA 132464
EKL15-63B-3NB10100 10A 3P+N B B 100mA 132465
EKL15-63B-3NB16100 16A 3P+N B B 100mA 132466
EKL15-63B-3NB20100 20A 3P+N B B 100mA 132467
EKL15-63B-3NB25100 25A 3P+N B B 100mA 132468
EKL15-63B-3NB32100 32A 3P+N B B 100mA 132469
EKL15-63B-3NB40100 40A 3P+N B B 100mA 132470
EKL15-63B-3NB50100 50A 3P+N B B 100mA 132471
EKL15-63B-3NB63100 63A 3P+N B B 100mA 132472
EKL15-63B-3NB06300 6A 3P+N B B 300mA 132473
EKL15-63B-3NB10300 10A 3P+N B B 300mA 132474
EKL15-63B-3NB16300 16A 3P+N B B 300mA 132475
EKL15-63B-3NB20300 20A 3P+N B B 300mA 132476
EKL15-63B-3NB25300 25A 3P+N B B 300mA 132477
EKL15-63B-3NB32300 32A 3P+N B B 300mA 132478
EKL15-63B-3NB40300 40A 3P+N B B 300mA 132479
EKL15-63B-3NB50300 50A 3P+N B B 300mA 132480
EKL15-63B-3NB63300 63A 3P+N B B 300mA 132481
EKL15-63B-3NC0630 6A 3P+N C B 30mA 132482
EKL15-63B-3NC1030 10A 3P+N C B 30mA 132483
EKL15-63B-3NC1630 16A 3P+N C B 30mA 132484
EKL15-63B-3NC2030 20A 3P+N C B 30mA 132485
EKL15-63B-3NC2530 25A 3P+N C B 30mA 132486
EKL15-63B-3NC3230 32A 3P+N C B 30mA 132487
EKL15-63B-3NC4030 40A 3P+N C B 30mA 132488
EKL15-63B-3NC5030 50A 3P+N C B 30mA 132489
EKL15-63B-3NC6330 63A 3P+N C B 30mA 132490
EKL15-63B-3NC06100 6A 3P+N C B 100mA 132491
EKL15-63B-3NC10100 10A 3P+N C B 100mA 132492
EKL15-63B-3NC16100 16A 3P+N C B 100mA 132493
EKL15-63B-3NC20100 20A 3P+N C B 100mA 132494
EKL15-63B-3NC25100 25A 3P+N C B 100mA 132495
EKL15-63B-3NC32100 32A 3P+N C B 100mA 132496
EKL15-63B-3NC40100 40A 3P+N C B 100mA 132497
EKL15-63B-3NC50100 50A 3P+N C B 100mA 132498
EKL15-63B-3NC63100 63A 3P+N C B 100mA 132499
EKL15-63B-3NC06300 6A 3P+N C B 300mA 132500
EKL15-63B-3NC10300 10A 3P+N C B 300mA 132501
EKL15-63B-3NC16300 16A 3P+N C B 300mA 132502
EKL15-63B-3NC20300 20A 3P+N C B 300mA 132503
EKL15-63B-3NC25300 25A 3P+N C B 300mA 132504
EKL15-63B-3NC32300 32A 3P+N C B 300mA 132505
EKL15-63B-3NC40300 40A 3P+N C B 300mA 132506
EKL15-63B-3NC50300 50A 3P+N C B 300mA 132507
EKL15-63B-3NC63300 63A 3P+N C B 300mA 132508
EKL15-63B-3ND0630 6A 3P+N D B 30mA 133387
EKL15-63B-3ND1030 10A 3P+N D B 30mA 133388
EKL15-63B-3ND1630 16A 3P+N D B 30mA 133389
EKL15-63B-3ND2030 20A 3P+N D B 30mA 133390
EKL15-63B-3ND2530 25A 3P+N D B 30mA 133391
EKL15-63B-3ND3230 32A 3P+N D B 30mA 133392
EKL15-63B-3ND4030 40A 3P+N D B 30mA 133393
EKL15-63B-3ND5030 50A 3P+N D B 30mA 133394
EKL15-63B-3ND6330 63A 3P+N D B 30mA 133395
EKL15-63B-3ND06100 6A 3P+N D B 100mA 133396
EKL15-63B-3ND10100 10A 3P+N D B 100mA 133397
EKL15-63B-3ND16100 16A 3P+N D B 100mA 133398
EKL15-63B-3ND20100 20A 3P+N D B 100mA 133399
EKL15-63B-3ND25100 25A 3P+N D B 100mA 133400
EKL15-63B-3ND32100 32A 3P+N D B 100mA 133401
EKL15-63B-3ND40100 40A 3P+N D B 100mA 133402
EKL15-63B-3ND50100 50A 3P+N D B 100mA 133403
EKL15-63B-3ND63100 63A 3P+N D B 100mA 133404
EKL15-63B-3ND06300 6A 3P+N D B 300mA 133405
EKL15-63B-3ND10300 10A 3P+N D B 300mA 133406
EKL15-63B-3ND16300 16A 3P+N D B 300mA 133407
EKL15-63B-3ND20300 20A 3P+N D B 300mA 133408
EKL15-63B-3ND25300 25A 3P+N D B 300mA 133409
EKL15-63B-3ND32300 32A 3P+N D B 300mA 133410
EKL15-63B-3ND40300 40A 3P+N D B 300mA 133411
EKL15-63B-3ND50300 50A 3P+N D B 300mA 133412
EKL15-63B-3ND63300 63A 3P+N D B 300mA 133413

Télécharger les fichiers

Type de document
Nom du document
Taille
Catalogue de produits
Disjoncteur différentiel type B EKL15-63B
1.68MB
Certificat de produit
Certificat_de_EKL15-63B(EKL5-63B)_(CE+CB)
478.58KB

Présentation du produit

Le disjoncteur différentiel de type B EKL15-63B est un dispositif de protection de circuit avancé qui combine les fonctions d'un dispositif à courant résiduel (RCD) et d'un disjoncteur miniature (MCB). Ce dispositif hybride est conçu pour protéger les circuits contre les surintensités (telles que les courts-circuits et les surcharges de circuit) et les courants résiduels (communément appelés courants de fuite). La classification « type B » fait référence aux caractéristiques de protection contre les courants résiduels, spécifiquement conçues pour gérer les formes d'ondes complexes non sinusoïdales. Il est conforme aux normes IEC61009-1 et IEC62423.

Caractéristiques du disjoncteur différentiel de type B :

  1. Sensibilité au courant résiduel : les disjoncteurs différentiels de type B sont conçus pour détecter les courants de défaut continus réguliers, les courants de défaut continus pulsés et les courants de défaut alternatifs. Ils sont particulièrement adaptés aux circuits susceptibles de produire toute forme de courant résiduel continu ou de courants résiduels mixtes alternatifs et continus.

  2. Large gamme d'applications : en raison de leur capacité à détecter les courants de défaut CA et CC, les disjoncteurs différentiels de type B sont adaptés à une utilisation dans des environnements avec des appareils électroniques susceptibles de générer des courants de défaut CC. Cela comprend les installations avec des systèmes photovoltaïques (solaires), des bornes de recharge pour véhicules électriques, des systèmes UPS et des convertisseurs de fréquence.

  3. Niveau de protection : Ils assurent une protection contre les courants de fuite à la terre, garantissant ainsi la sécurité des personnes et protégeant contre les risques d'incendie causés par les courants de défaut.

  4. Protection contre les surintensités : En plus d'offrir une protection contre les courants résiduels, les disjoncteurs différentiels de type B protègent également les circuits contre les surcharges et les courts-circuits, préservant ainsi l'installation électrique et les appareils connectés.

  5. Déclenchement sélectif : dans un système où plusieurs disjoncteurs différentiels sont installés, un disjoncteur différentiel de type B garantit que seul le circuit présentant le défaut est déconnecté, minimisant ainsi les perturbations de l'alimentation électrique dans les autres circuits.

  6. Compatibilité et installation : Les disjoncteurs différentiels de type B sont conçus pour s'adapter aux unités de consommation standard ou aux tableaux de distribution, ce qui en fait une option polyvalente pour les nouvelles installations et les mises à niveau des systèmes existants.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

EKL21-63M_RCCB

Disjoncteur différentiel EKL21-63M (RCCB)

Renseigner
EKL37-30_RCBO

Disjoncteur différentiel 3P+N RCBO EKL37-40 avec protection contre les surintensités

Renseigner
ETEK-EKL5-63B-Type-B-RCBO

Disjoncteur différentiel de type B EKL5-63B avec protection contre les surintensités (RCBO)

Renseigner
ETEK-SPN-EKL19-40-RCBO

Disjoncteur différentiel avec protection contre les surintensités (RCBO) EKL19-40

Renseigner

Produits recommandés

EKL21-63M_RCCB

Disjoncteur différentiel EKL21-63M (RCCB)

Renseigner
EKL37-30_RCBO

Disjoncteur différentiel 3P+N RCBO EKL37-40 avec protection contre les surintensités

Renseigner
ETEK-EKL5-63B-Type-B-RCBO

Disjoncteur différentiel de type B EKL5-63B avec protection contre les surintensités (RCBO)

Renseigner
ETEK-SPN-EKL19-40-RCBO

Disjoncteur différentiel avec protection contre les surintensités (RCBO) EKL19-40

Renseigner
Envoyer une demande

Entrer en contact

Captcha Code
La demande est en cours de soumission, veuillez patienter...
×
Nous respectons votre vie privée
Nous utilisons des cookies pour vous offrir une meilleure expérience en ligne, analyser et mesurer l'utilisation du site Web et aider dans nos efforts de marketing.
Accepter tout
