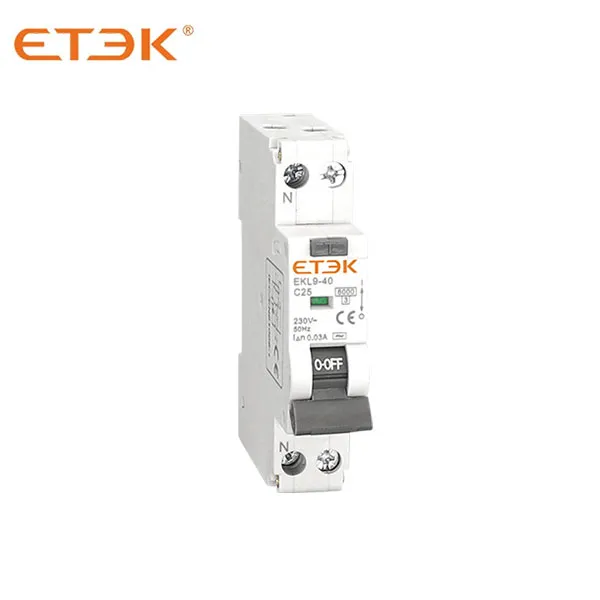

● Norme : IEC61009-1
● Type : AC, A
● Courant nominal : 6 à 40 A
● Tension nominale : 230/240 V~
● Nombre de poteaux : Deux poteaux
● Courant résiduel nominal (IAn) : 10, 30, 100, 300 mA
● Pouvoir de coupure nominal en court-circuit : 6 kA
● Courbe de déclenchement : B, C
● Température ambiante : -25…+40 °C
● Connexion : De haut en bas
● Certifications : CE, CB

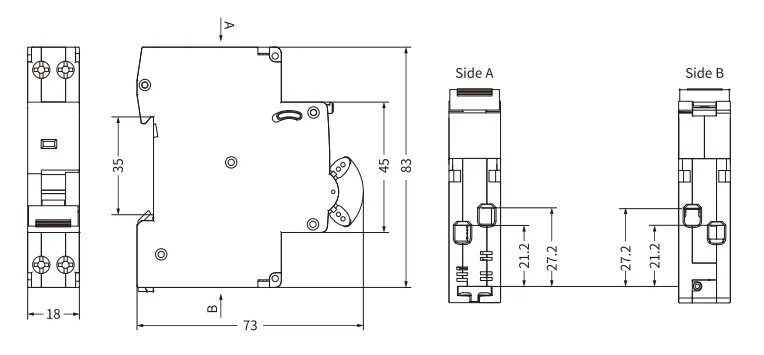

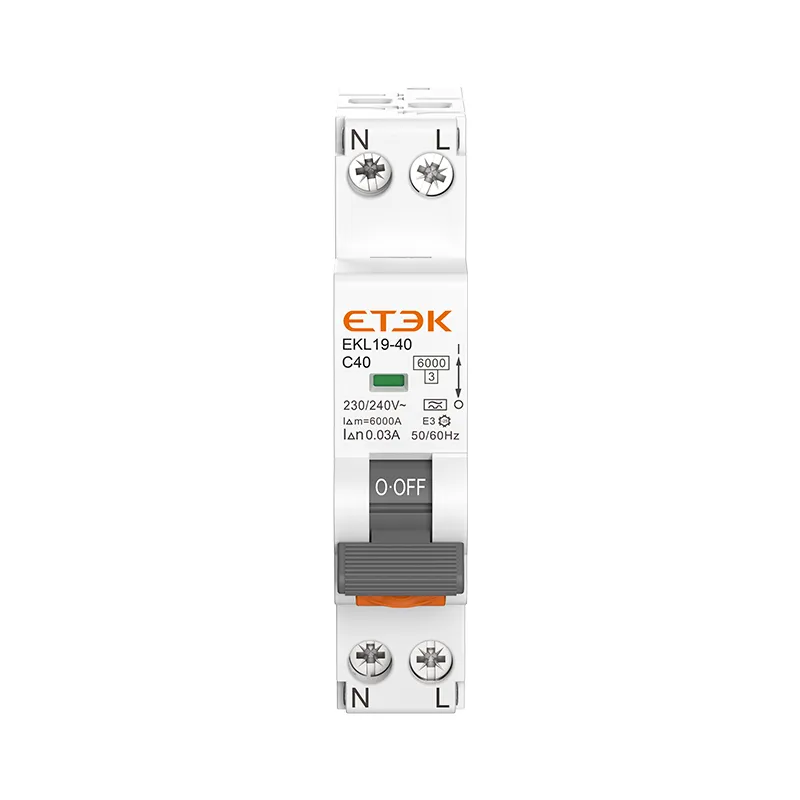

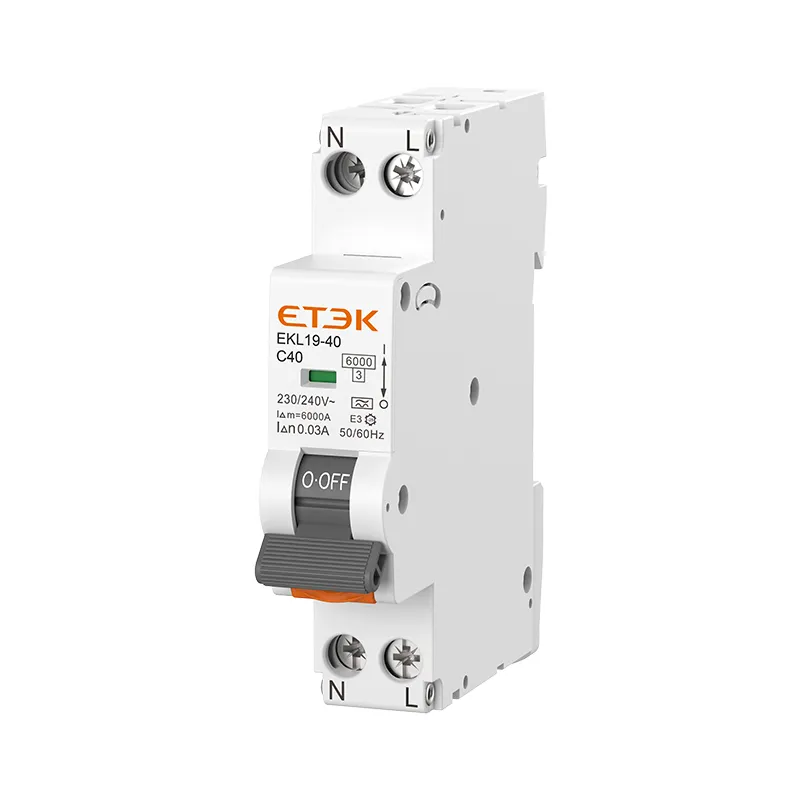

Les produits EKL19-40 assurent la protection contre les défauts à la terre, les surcharges, les courts-circuits et les surtensions dans les installations commerciales et résidentielles. Le disjoncteur différentiel (RCBO) avec neutre et phase déconnectés garantit son bon fonctionnement en cas de fuite à la terre, même si le neutre et la phase sont mal connectés. Le disjoncteur différentiel électronique intègre un dispositif de filtrage qui prévient les risques de surtensions et de courants transitoires indésirables.
Ce disjoncteur différentiel peut être câblé par le bas ou par le haut.
Assure la protection contre les courants de défaut à la terre/de fuite et la fonction d'isolation.
Capacité de tenue aux courants de court-circuit élevés.
Applicable aux connexions de barres omnibus de type terminal et broche/fourche.
Doté de bornes de connexion protégées contre les doigts.
Les pièces en plastique ignifugé résistent à une chaleur anormale et à des chocs violents.
Déconnexion automatique du circuit en cas de défaut à la terre/courant de fuite dépassant la sensibilité nominale.
Le courant nominal peut atteindre jusqu'à 40 A.
| Standard | CEI/EN61009-1 | ||
Protection | Défaut à la terre, surintensité et court-circuit | ||
Type de voyage | Défaut à la terre : électronique | ||
Surcharge et court-circuit : thermomagnétique | |||
Nombre de poteaux | Module 1P+N,1, ligne N déconnectée | ||
| Taper | AC, A | ||
| Courant nominal en | 6, 10, 16, 20, 25, 32, 40A | ||
Courants de sensibilité nominale I△n | 10, 30, 100, 300 mA | ||
| Temps d'arrêt du courant résiduel sous I△n | ≤0,1s | ||
| Capacité résiduelle de production et de rupture (I△m) | 500 A (dans ≤ 50 A) | ||
| Tension nominale Ue | 240V~ | ||
| Fréquence nominale | 50/60 Hz | ||
| Capacité de rupture nominale | 6 kA | ||
| Classe de limitation d'énergie | 3 | ||
| Tension de tenue aux impulsions nominale (1,2/50) Uimp | 4 000 V | ||
| Tension d'essai diélectrique à la fréquence industrielle pendant 1 min | 2 kV | ||
Caractéristique de libération thermique | (1,13-1,45) x In | ||
| Caractéristique de libération magnétique | B : (3-5) x pouces, C : (5-10) x pouces | ||
| Durée de vie électrique | 4 000 cycles | ||
| Durée de vie mécanique | 10 000 cycles | ||
| Indicateur de position de contact | Oui | ||
| degré de protection | IP20 | ||
| Température ambiante | -25 °C à +40 °C, humidité relative maximale de 95 % | ||
| Type de connexion terminale | Barre omnibus de type câble/broche | ||
Taille maximale des bornes pour câble | 16 mm 2 | ||
| Couple de serrage maximal | 2,5 Nm | ||
Installation | Montage sur rail DIN 35 mm | ||
| Connexion | De haut en bas | ||
