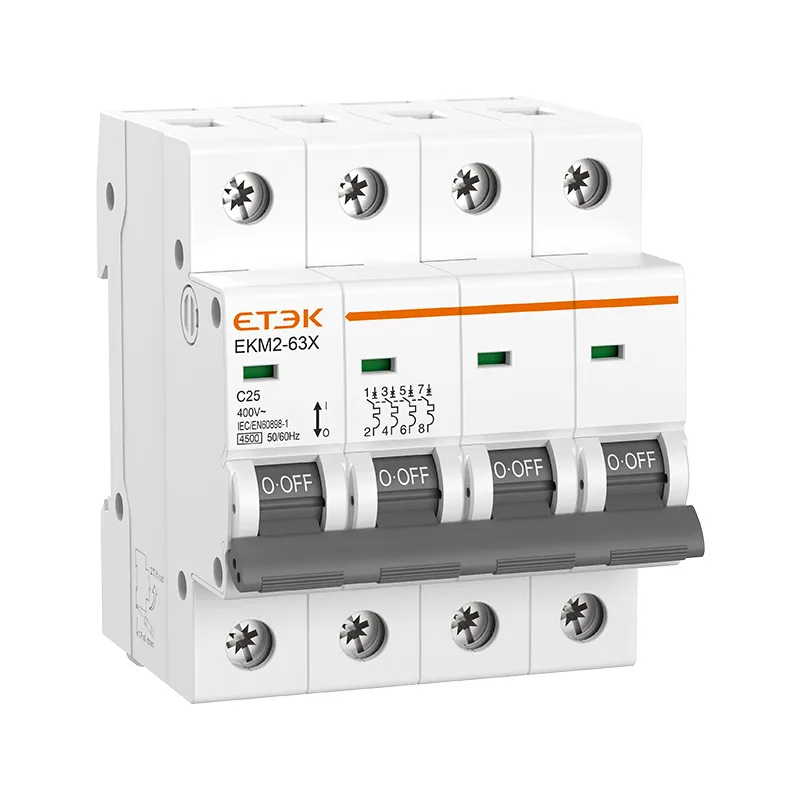

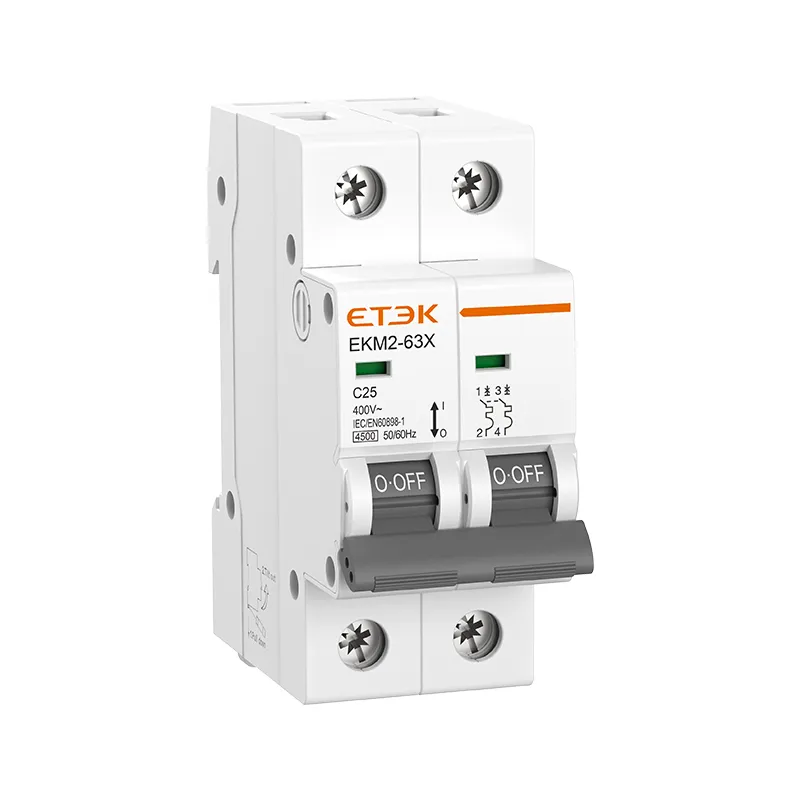

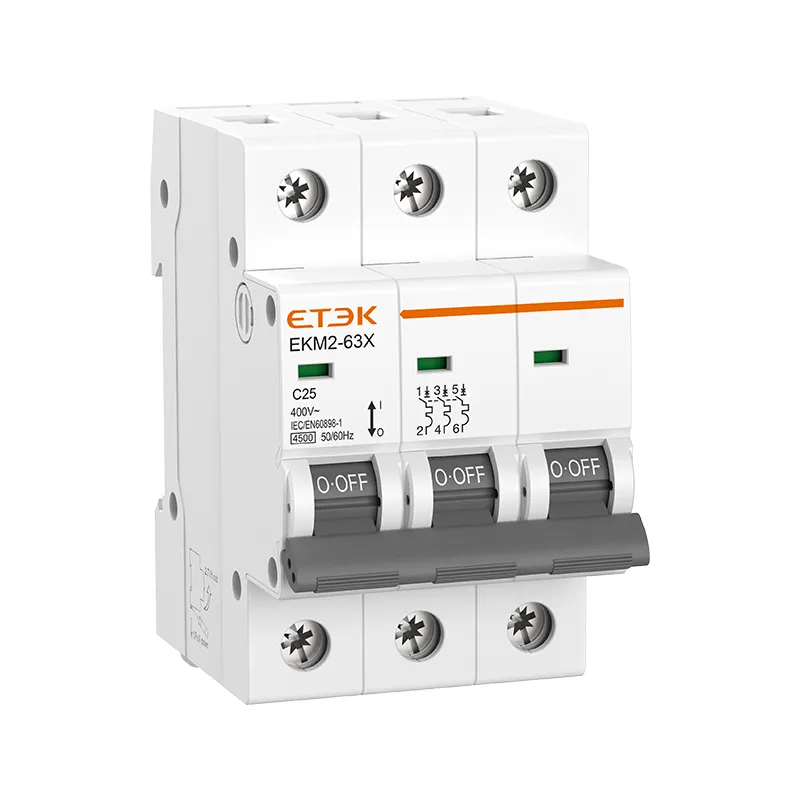

Disjoncteur miniature EKM2-63X MCB 4,5 kA

Disjoncteur miniature EKM2-63X MCB - 63A pour protection contre les surcharges et les courts-circuits

● Norme : IEC60898-1
● Type de voyage : Thermo-magnétique
● Protection : Protection contre les surintensités et les courts-circuits
● Courant nominal : 1~63A
● Tension nominale : 230/400 V~240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 4,5 kA
● Courbe de déclenchement : B, C, D
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CB, CE

Renseignez-vous maintenant PDF(Document actuellement disponible en anglais uniquement)

Disjoncteur miniature EKM2-63X MCB 4,5 kA

Renseignez-vous maintenant PDF

Présentation du produit

Paramètres techniques

Télécharger les fichiers

Produits recommandés

Enquête

Présentation du produit

Le mini-disjoncteur EKM2-63X 4,5 kA offre une protection fiable contre les surintensités et les courts-circuits pour les applications résidentielles et industrielles. Avec une large gamme de courants nominaux, un type de déclenchement thermomagnétique et une connexion de borne de jeu de barres de type câble/broche, il s'agit d'un choix polyvalent et durable pour vos besoins de protection de circuit.

Paramètres techniques

Données techniques

Standard	CEI/EN60898-1
Protection	Surintensité et court-circuit
Type de voyage	Thermo-magnétique
Courant nominal en	1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Polonais	1P, 1P+N, 2P, 3P, 3P+N, 4P
Tension nominale Ue	240/415V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	4 500 A
Tension de tenue aux chocs nominale (1,2/50) Uimp	4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2 kV
Caractéristique de libération thermique	(1.13-1.45) x Dans
Caractéristique de déclenchement magnétique	B: (3-5) x In, C: (5-10) x In, D: (10-20) x In
La vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃)	-5℃~+40℃, humidité max. 95%
Type de connexion du terminal	Barre omnibus de type câble/broche
Taille max. du terminal pour le câble	25 mm ²
Couple de serrage max.	2,5 Nm
Installation	Montage sur rail Din 35 mm
Connexion	De haut en bas

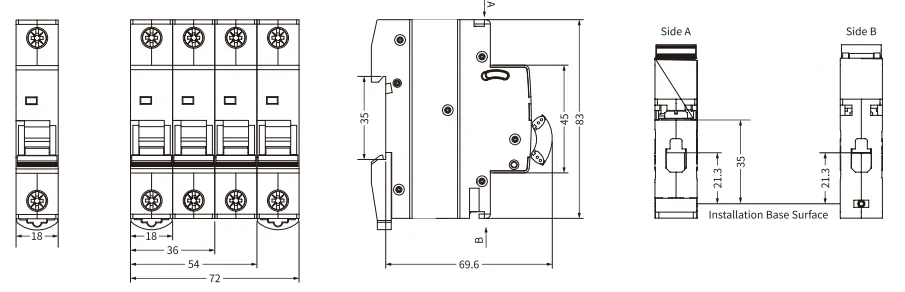

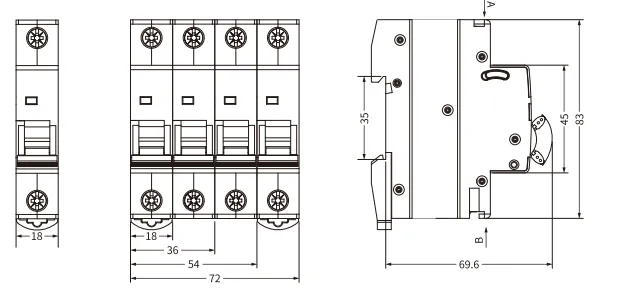

Dimensions

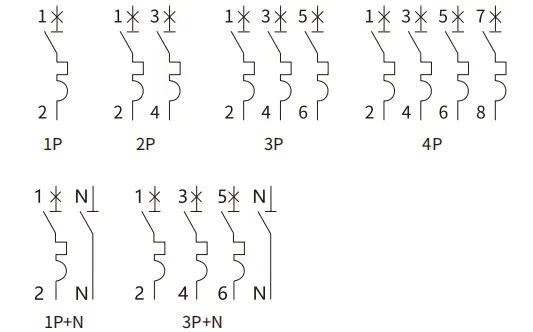

Schéma de circuit

Taille d'installation
