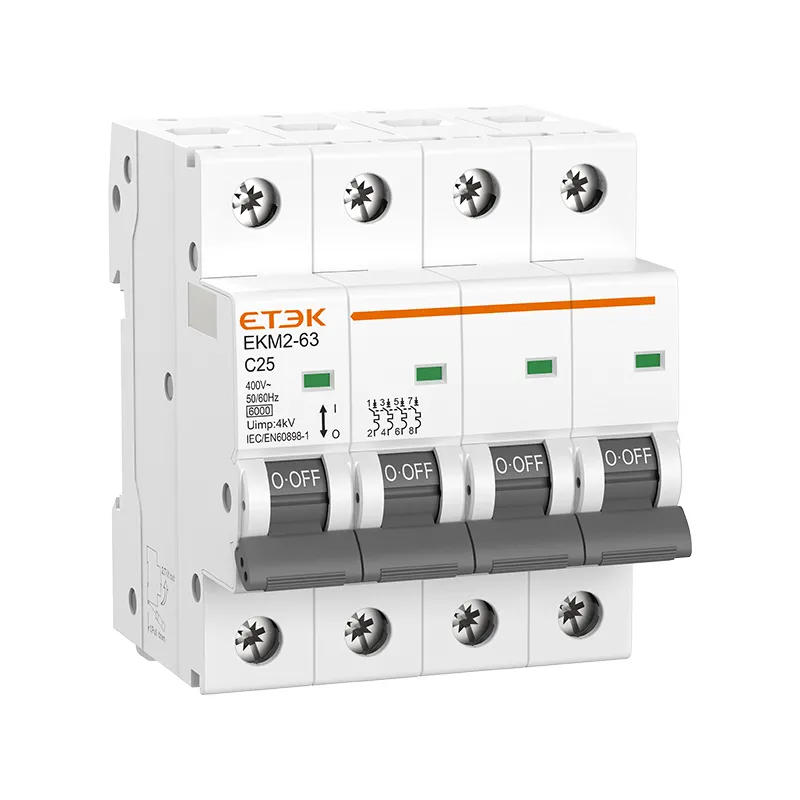

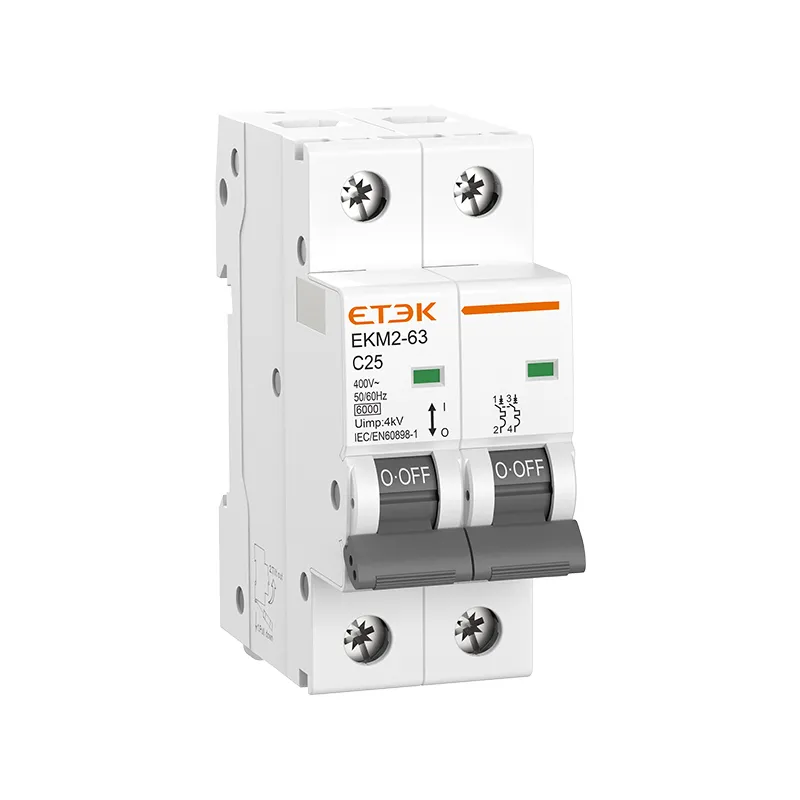

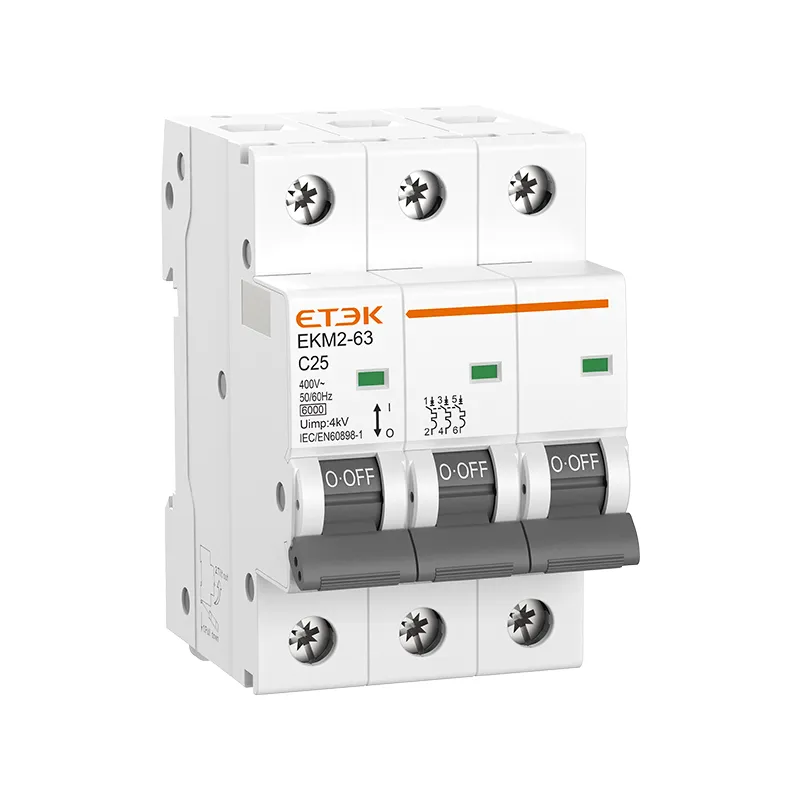

EKM2-63 MCB a une durée de vie beaucoup plus longue grâce au mécanisme de fonctionnement à stockage d'énergie ; Boîtier et pièces fonctionnelles fabriqués à partir de plastiques importés avec des propriétés ignifuges, résistantes à la chaleur et aux impulsions ; Capacité de limitation de courant plus élevée garantissant une gamme de produits rentable.
Caractéristiques électriques |
|
| Courant nominal dans | 1,2,3,4,5,6,8,8,10,13,16,20,25,32,40,50,63A |
| Poteaux | 1P, 2P, 3P, 4P |
| Tension nominale Ue | 240/415V~ |
| Tension d'isolement Ui | 500V |
| Fréquence nominale | 50/60Hz |
| Pouvoir de coupure nominal | 6 000 A |
| Classe de limitation d'énergie | 3 |
| Tension assignée de tenue aux chocs (1,5/50) Uimp | 4 000 V |
| Tension d'essai diélectrique à ind. Fréq. pendant 1 minute | 2kV |
| Degré de pollution | 2 |
| Caractéristique de déclenchement thermomagnétique | B, C, D |
Caractéristiques mécaniques |
|
| Durée de vie électrique | 8 000 Cycles |
| Durée de vie mécanique | 20 000 cycles |
| Indicateur de position des contacts | Oui |
| Degré de protection | IP20 |
| Température de référence pour le réglage des éléments thermiques | 30℃ |
| Température ambiante (avec une moyenne quotidienne≤35℃) | -5℃~+40℃ |
| Température de stockage | -25℃~+70℃ |

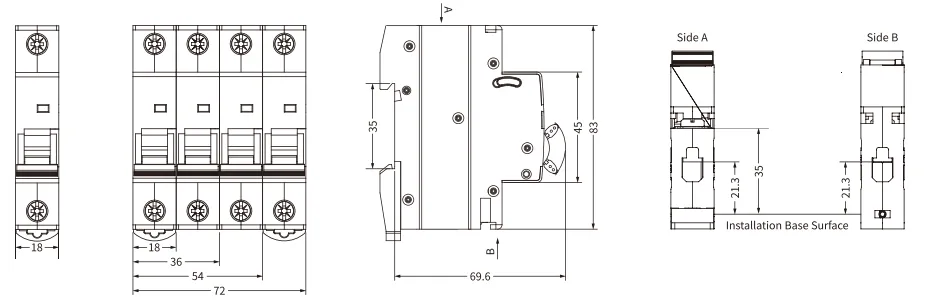

Installation |
|
| Type de connexion des bornes | Câble/jeu de barres de type Pin/jeu de barres de type U |
| Taille de borne haut/bas pour câble | 25mm2 18-3AWG |
| Taille de borne haut/bas pour jeu de barres | 25mm2 18-3AWG |
| Couple de serrage | 2.5Nm 22In-Ibs |
| Montage | Sur rail DIN EN60715(35mm) au moyen d'un dispositif de clip rapide |
| Lien | Alimentation dans les deux sens |
Combinaison avec des accessoires |
|
| Contact auxiliaire | EKM2-OF |
| Contact d'alarme | EKM2-FB |
| Déclencheur shunt | EKM2-MX |
| Déclencheur de sur/sous-tension | EKM2-MV+MN |
| Disjoncteur MCB EKM2-63 6KA | ||||
| Poteaux | Courant nominal (A) | Courbe B | Courbe C | Courbe D |
| 1P | 1A | EKM2-63-1B01 | EKM2-63-1C01 | EKM2-63-1D01 |
| 2A | EKM2-63-1B02 | EKM2-63-1C02 | EKM2-63-1D02 | |
| 3A | EKM2-63-1B03 | EKM2-63-1C03 | EKM2-63-1D03 | |
| 4A | EKM2-63-1B04 | EKM2-63-1C04 | EKM2-63-1D04 | |
| 5A | EKM2-63-1B05 | EKM2-63-1C05 | EKM2-63-1D05 | |
| 6A | EKM2-63-1B06 | EKM2-63-1C06 | EKM2-63-1D06 | |
| 8A | EKM2-63-1B08 | EKM2-63-1C08 | EKM2-63-1D08 | |
| 10A | EKM2-63-1B10 | EKM2-63-1C10 | EKM2-63-1D10 | |
| 13A | EKM2-63-1B13 | EKM2-63-1C13 | EKM2-63-1D13 | |
| 16A | EKM2-63-1B16 | EKM2-63-1C16 | EKM2-63-1D16 | |
| 20A | EKM2-63-1B20 | EKM2-63-1C20 | EKM2-63-1D20 | |
| 25A | EKM2-63-1B25 | EKM2-63-1C25 | EKM2-63-1D25 | |
| 32A | EKM2-63-1B32 | EKM2-63-1C32 | EKM2-63-1D32 | |
| 40A | EKM2-63-1B40 | EKM2-63-1C40 | EKM2-63-1D40 | |
| 50A | EKM2-63-1B50 | EKM2-63-1C50 | EKM2-63-1D50 | |
| 63A | EKM2-63-1B63 | EKM2-63-1C63 | EKM2-63-1D63 | |
| 2P | 1A | EKM2-63-2B01 | EKM2-63-2C02 | EKM2-63-2D01 |
| 2A | EKM2-63-2B02 | EKM2-63-2C03 | EKM2-63-2D02 | |
| 3A | EKM2-63-2B03 | EKM2-63-2C04 | EKM2-63-2D03 | |
| 4A | EKM2-63-2B04 | EKM2-63-2C05 | EKM2-63-2D04 | |
| 5A | EKM2-63-2B05 | EKM2-63-2C06 | EKM2-63-2D05 | |
| 6A | EKM2-63-2B06 | EKM2-63-2C08 | EKM2-63-2D06 | |
| 8A | EKM2-63-2B08 | EKM2-63-2C10 | EKM2-63-2D08 | |
| 10A | EKM2-63-2B10 | EKM2-63-2C13 | EKM2-63-2D10 | |
| 13A | EKM2-63-2B13 | EKM2-63-2C16 | EKM2-63-2D13 | |
| 16A | EKM2-63-2B16 | EKM2-63-2C20 | EKM2-63-2D16 | |
| 20A | EKM2-63-2B20 | EKM2-63-2C25 | EKM2-63-2D20 | |
| 25A | EKM2-63-2B25 | EKM2-63-2C32 | EKM2-63-2D25 | |
| 32A | EKM2-63-2B32 | EKM2-63-2C40 | EKM2-63-2D32 | |
| 40A | EKM2-63-2B40 | EKM2-63-2C50 | EKM2-63-2D40 | |
| 50A | EKM2-63-2B50 | EKM2-63-2C63 | EKM2-63-2D50 | |
| 63A | EKM2-63-2B63 | EKM3-63-2C63 | EKM2-63-2D63 | |
| 3P | 1A | EKM2-63-3B01 | EKM2-63-3C01 | EKM2-63-3D01 |
| 2A | EKM2-63-3B02 | EKM2-63-3C02 | EKM2-63-3D02 | |
| 3A | EKM2-63-3B03 | EKM2-63-3C03 | EKM2-63-3D03 | |
| 4A | EKM2-63-3B04 | EKM2-63-3C04 | EKM2-63-3D04 | |
| 5A | EKM2-63-3B05 | EKM2-63-3C05 | EKM2-63-3D05 | |
| 6A | EKM2-63-3B06 | EKM2-63-3C06 | EKM2-63-3D06 | |
| 8A | EKM2-63-3B08 | EKM2-63-3C08 | EKM2-63-3D08 | |
| 10A | EKM2-63-3B10 | EKM2-63-3C10 | EKM2-63-3D10 | |
| 13A | EKM2-63-3B13 | EKM2-63-3C13 | EKM2-63-3D13 | |
| 16A | EKM2-63-3B16 | EKM2-63-3C16 | EKM2-63-3D16 | |
| 20A | EKM2-63-3B20 | EKM2-63-3C20 | EKM2-63-3D20 | |
| 25A | EKM2-63-3B25 | EKM2-63-3C25 | EKM2-63-3D25 | |
| 32A | EKM2-63-3B32 | EKM2-63-3C32 | EKM2-63-3D32 | |
| 40A | EKM2-63-3B40 | EKM2-63-3C40 | EKM2-63-3D40 | |
| 50A | EKM2-63-3B50 | EKM2-63-3C50 | EKM2-63-3D50 | |
| 63A | EKM2-63-3B63 | EKM2-63-3C63 | EKM2-63-3D63 | |
| 4P | 1A | EKM2-63-4B01 | EKM2-63-4C01 | EKM2-63-4D01 |
| 2A | EKM2-63-4B02 | EKM2-63-4C02 | EKM2-63-4D02 | |
| 3A | EKM2-63-4B03 | EKM2-63-4C03 | EKM2-63-4D03 | |
| 4A | EKM2-63-4B04 | EKM2-63-4C04 | EKM2-63-4D04 | |
| 5A | EKM2-63-4B05 | EKM2-63-4C05 | EKM2-63-4D05 | |
| 6A | EKM2-63-4B06 | EKM2-63-4C06 | EKM2-63-4D06 | |
| 8A | EKM2-63-4B08 | EKM2-63-4C08 | EKM2-63-4D08 | |
| 10A | EKM2-63-4B10 | EKM2-63-4C10 | EKM2-63-4D10 | |
| 13A | EKM2-63-4B13 | EKM2-63-4C13 | EKM2-63-4D13 | |
| 16A | EKM2-63-4B16 | EKM2-63-4C16 | EKM2-63-4D16 | |
| 20A | EKM2-63-4B20 | EKM2-63-4C20 | EKM2-63-4D20 | |
| 25A | EKM2-63-4B25 | EKM2-63-4C25 | EKM2-63-4D25 | |
| 32A | EKM2-63-4B32 | EKM2-63-4C32 | EKM2-63-4D32 | |
| 40A | EKM2-63-4B40 | EKM2-63-4C40 | EKM2-63-4D40 | |
| 50A | EKM2-63-4B50 | EKM2-63-4C50 | EKM2-63-4D50 | |
| 63A | EKM2-63-4B63 | EKM2-63-4C63 | EKM2-63-4D63 | |
