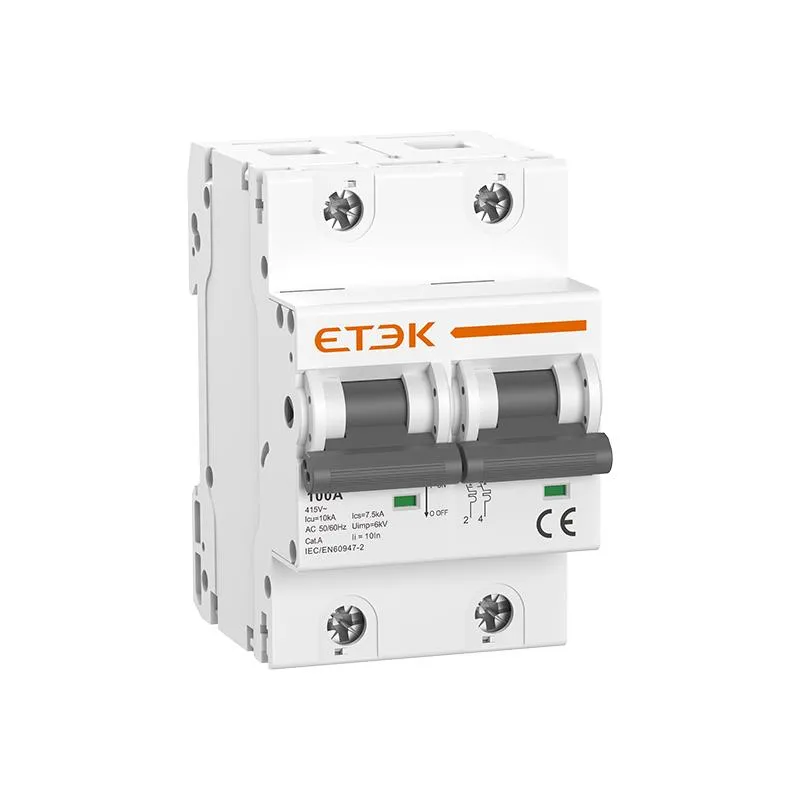

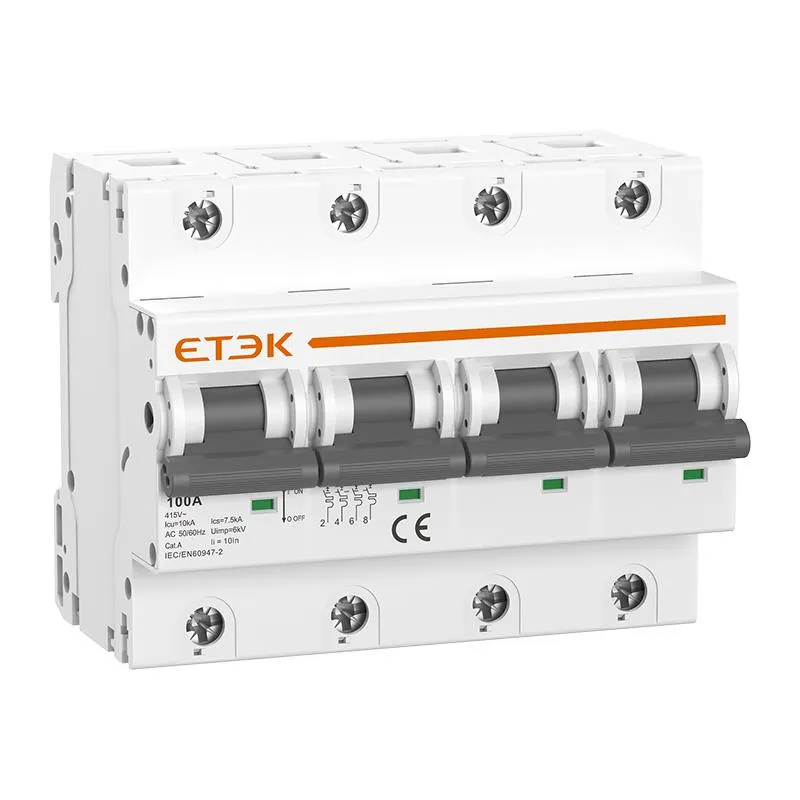

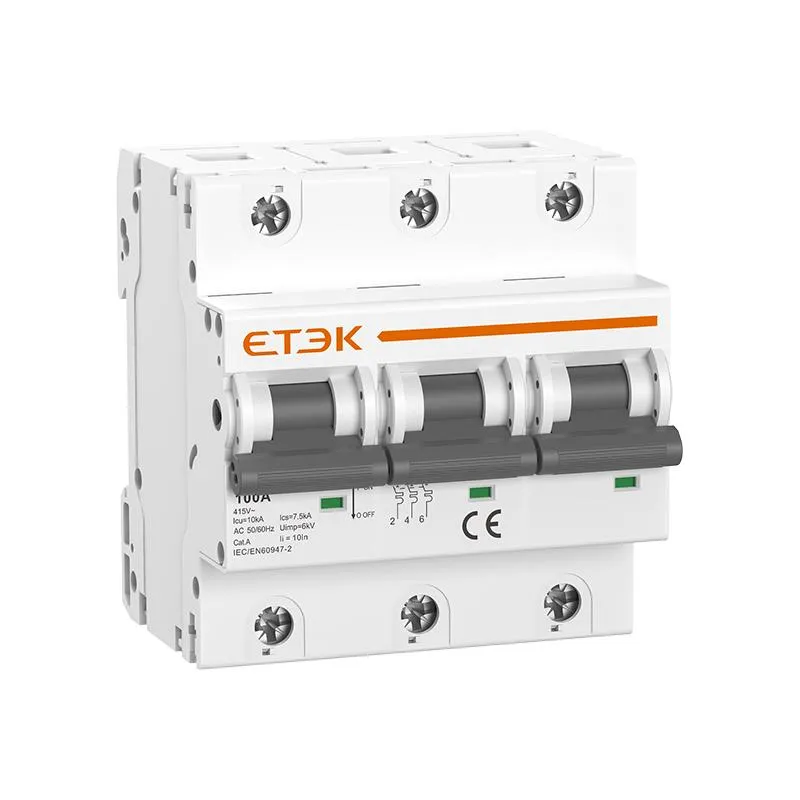

Disjoncteur miniature à courant élevé EKM3-125H MCB 10kA 125A

Name: Disjoncteur miniature à courant élevé EKM3-125H MCB 10kA 125A
Brand: ETEK
SKU: 01507
Rating: 4.1 (804 reviews)

Le disjoncteur EKM3-125H est un disjoncteur à courant élevé conçu pour gérer les environnements électriques exigeants. Avec une puissance nominale de 125 A, il est parfaitement adapté aux applications de charge haute tension et offre une protection et un contrôle robustes pour les charges à courant élevé. Cela en fait un choix idéal pour les environnements industriels et les projets de construction à grande échelle où des performances fiables sont essentielles.

● Norme : IEC60898-1, IEC60947-2
● Type de voyage : Thermo-magnétique
● Courant nominal : 80~125A
● Tension nominale : 230/400 V~240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 6 kA, 10 kA
● Courbe de déclenchement : C, D
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CE, CB, UKCA

Renseignez-vous maintenant PDF

Disjoncteur miniature à courant élevé EKM3-125H MCB 10kA 125A

Renseignez-vous maintenant PDF

Présentation du produit

Paramètres techniques

Télécharger les fichiers

Produits recommandés

Enquête

Présentation du produit

Le disjoncteur EKM3-125H est un disjoncteur à courant élevé conçu pour gérer les environnements électriques exigeants. Avec une puissance nominale de 125 A, il est parfaitement adapté aux applications de charge haute tension et offre une protection et un contrôle robustes pour les charges à courant élevé. Cela en fait un choix idéal pour les environnements industriels et les projets de construction à grande échelle où des performances fiables sont essentielles.

Paramètres techniques

Données techniques

Standard	CEI/EN60898-1	CEI/EN60947-2
Protection	Surintensité et court-circuit
Type de voyage	Thermo-magnétique
Courant nominal en	80,100,125A
Polonais	1P, 1P+N, 2P, 3P, 3P+N, 4P
Tension nominale Ue	240/415V~
Fréquence nominale	50/60 Hz
Pouvoir de coupure nominal	6 000 A	10 000 A
Tension de tenue aux chocs nominale (1,2/50) Uimp	4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min	2 kV
Caractéristique de libération thermique	(1.13-1.45) x Dans	(8-12) x Dans
Caractéristique de déclenchement magnétique	C:(5-10) x In, D:(10-20) x In
La vie électrique	4 000 cycles
Durée de vie mécanique	10 000 cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃)	-5℃~+40℃, humidité max. 95%
Type de connexion du terminal	Barre omnibus de type câble/broche
Taille max. du terminal pour le câble	50 mm ²
Couple de serrage max.	3,5 Nm
Installation	Montage sur rail Din 35 mm
Connexion	De haut en bas

Dimensions

Schéma de circuit

Schéma du circuit du disjoncteur différentiel ETEK

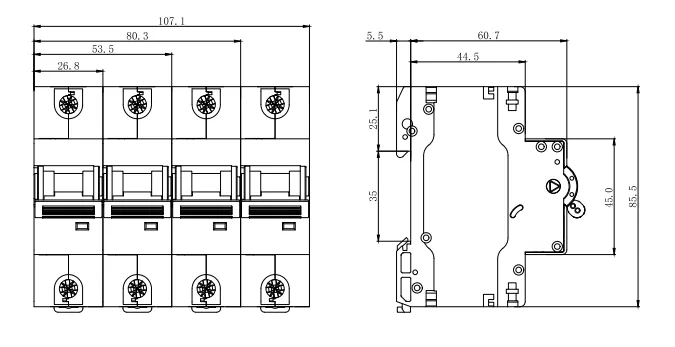

Taille d'installation

Disjoncteur différentiel ETEK EKM3-125H à courant élevé 10 kA
