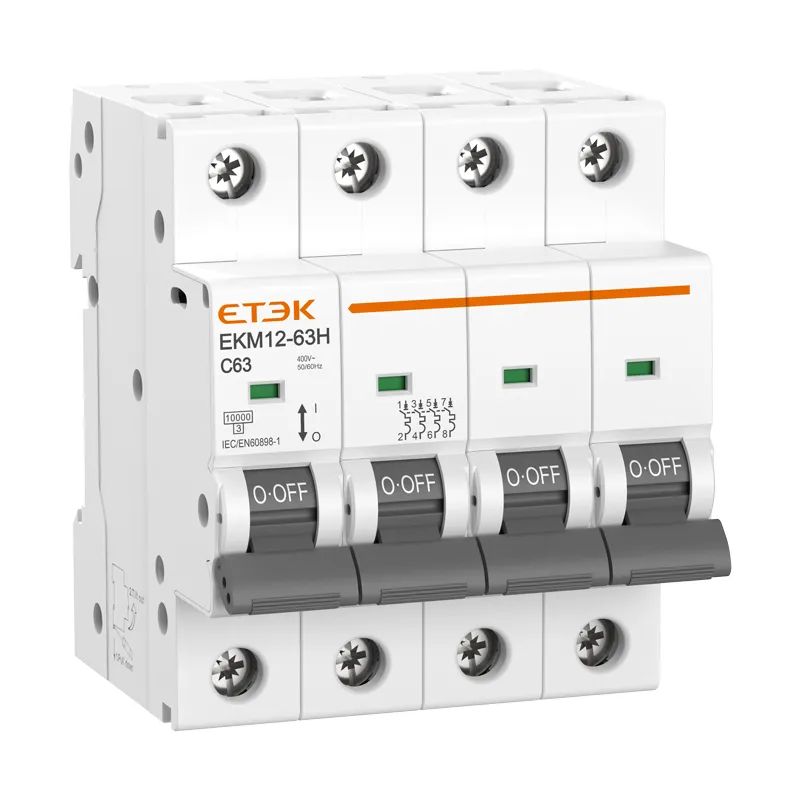

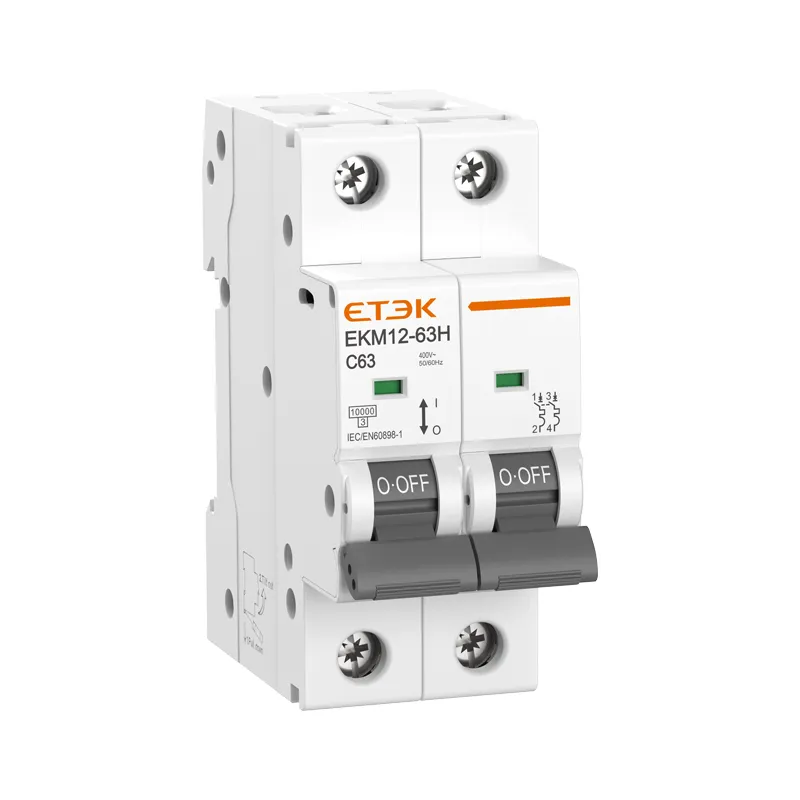

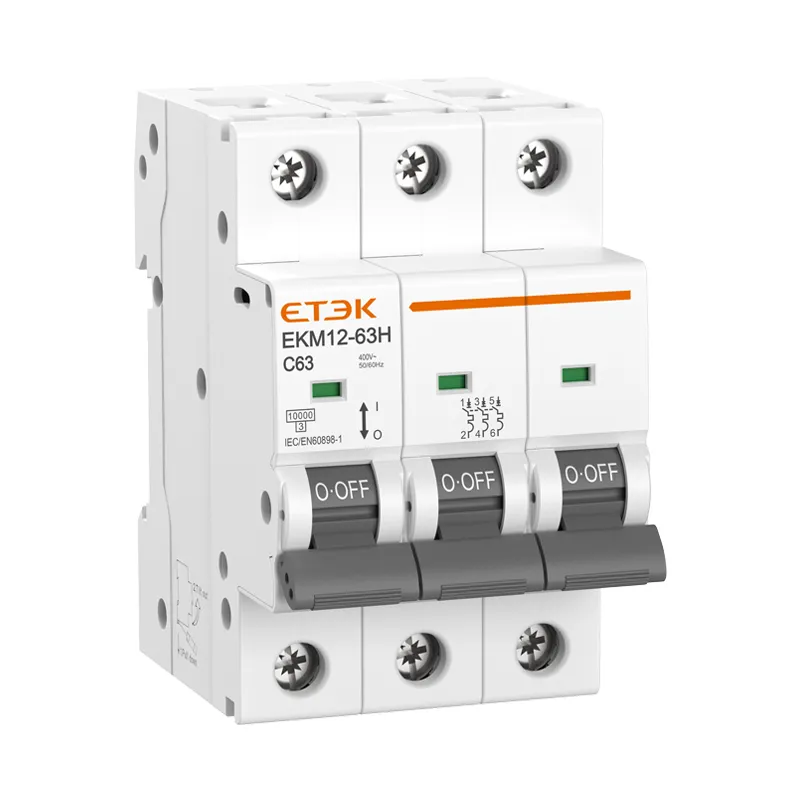

Disjoncteur miniature EKM12-63H MCB 10kA 63A

Le disjoncteur EKM12-63H est un dispositif polyvalent et fiable conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il présente une structure avancée, une capacité de coupure élevée et un design visuellement attrayant, ce qui le rend adapté à une large gamme d'applications.

● Norme : IEC60898-1
● Type de voyage : Thermo-magnétique
● Courant nominal : 1~63A
● Tension nominale : 230/400 V~240/415 V
● Nombre de pôles : 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Pouvoir de coupure nominal en court-circuit : 10 kA
● Courbe de déclenchement : B, C, D
● Température ambiante : -25...+40 ºC
● Connexion : Par le haut et par le bas
● Certificats : CB, CE, UKCA

Renseignez-vous maintenant PDF

Disjoncteur miniature EKM12-63H MCB 10kA 63A

Renseignez-vous maintenant PDF
Présentation du produit
Paramètres techniques
Télécharger les fichiers
Produits recommandés
Enquête

Présentation du produit

Le disjoncteur EKM12-63H présente les caractéristiques d'une structure avancée, de performances fiables, d'une capacité de coupure élevée (10 kA) et d'une belle apparence. Il est principalement utilisé pour le courant alternatif 50 Hz ou 60 Hz, la tension nominale 400 V ou moins et le courant de travail nominal 63 A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les immeubles résidentiels, etc. Il peut également être utilisé pour les opérations marche-arrêt peu fréquentes et la conversion de lignes.

Paramètres techniques

Données techniques

Standard CEI/EN60898-1
Protection Surintensité et court-circuit
Type de voyage Thermo-magnétique
Courant nominal en 1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Polonais 1P, 1P+N, 2P, 3P, 3P+N, 4P
Tension nominale Ue 240/415V~
Tension d'isolement Ui 500 V
Fréquence nominale 50/60 Hz
Pouvoir de coupure nominal 10 000 A
Classe de limitation d'énergie 3
Tension de tenue aux chocs nominale (1,2/50) Uimp 4 000 V
Tension d'essai diélectrique à fréquence ind. pendant 1 min 2 kV
Caractéristique de libération thermique (1.13-1.45) x Dans
Caractéristique de déclenchement magnétique B: (3-5) x In, C: (5-10) x In, D: (10-20) x In
La vie électrique 4 000 cycles
Durée de vie mécanique 10 000 cycles
Indicateur de position de contact Oui
Degré de protection IP20
Température ambiante (avec une moyenne journalière ≤ 35 ℃) -5℃~+40℃, humidité maximale de 95 %
Type de connexion du terminal Câble/barre omnibus de type broche/barre omnibus de type fourche
Type de connexion du terminal 25 mm 2
Couple de serrage max. 2,5 Nm
Montage Montage sur rail DIN 35 mm
Connexion De haut en bas

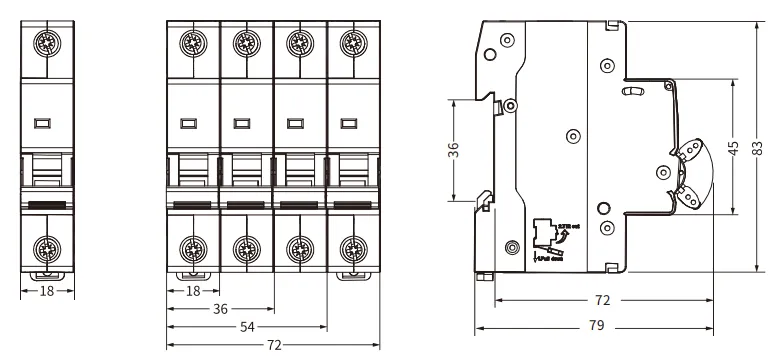

Dimensions

Schéma de circuit



Taille d'installation

Formulaire de sélection de produits

Disjoncteur EKM12-63H 10KA
Polonais Courant nominal (A) Courbe B Courbe C Courbe D
1P 1A EKM12-63H-1B01 EKM12-63H-1C01 EKM12-63H-1D01
2A EKM12-63H-1B02 EKM12-63H-1C02 EKM12-63H-1D02
3A EKM12-63H-1B03 EKM12-63H-1C03 EKM12-63H-1D03
4A EKM12-63H-1B04 EKM12-63H-1C04 EKM12-63H-1D04
5A EKM12-63H-1B05 EKM12-63H-1C05 EKM12-63H-1D05
6A EKM12-63H-1B06 EKM12-63H-1C06 EKM12-63H-1D06
10A EKM12-63H-1B10 EKM12-63H-1C10 EKM12-63H-1D10
16A EKM12-63H-1B16 EKM12-63H-1C16 EKM12-63H-1D16
20A EKM12-63H-1B20 EKM12-63H-1C20 EKM12-63H-1D20
25A EKM12-63H-1B25 EKM12-63H-1C25 EKM12-63H-1D25
32A EKM12-63H-1B32 EKM12-63H-1C32 EKM12-63H-1D32
40A EKM12-63H-1B40 EKM12-63H-1C40 EKM12-63H-1D40
50A EKM12-63H-1B50 EKM12-63H-1C50 EKM12-63H-1D50
63A EKM12-63H-1B63 EKM12-63H-1C63 EKM12-63H-1D63
2P 1A EKM12-63H-2B01 EKM12-63H-2C01 EKM12-63H-2D01
2A EKM12-63H-2B02 EKM12-63H-2C02 EKM12-63H-2D02
3A EKM12-63H-2B03 EKM12-63H-2C03 EKM12-63H-2D03
4A EKM12-63H-2B04 EKM12-63H-2C04 EKM12-63H-2D04
5A EKM12-63H-2B05 EKM12-63H-2C05 EKM12-63H-2D05
6A EKM12-63H-2B06 EKM12-63H-2C06 EKM12-63H-2D06
10A EKM12-63H-2B10 EKM12-63H-2C10 EKM12-63H-2D10
16A EKM12-63H-2B16 EKM12-63H-2C16 EKM12-63H-2D16
20A EKM12-63H-2B20 EKM12-63H-2C20 EKM12-63H-2D20
25A EKM12-63H-2B25 EKM12-63H-2C25 EKM12-63H-2D25
32A EKM12-63H-2B32 EKM12-63H-2C32 EKM12-63H-2D32
40A EKM12-63H-2B40 EKM12-63H-2C40 EKM12-63H-2D40
50A EKM12-63H-2B50 EKM12-63H-2C50 EKM12-63H-2D50
63A EKM12-63H-2B63 EKM12-63H-2C63 EKM12-63H-2D63
3P 1A EKM12-63H-3B01 EKM12-63H-3C01 EKM12-63H-3D01
2A EKM12-63H-3B02 EKM12-63H-3C02 EKM12-63H-3D02
3A EKM12-63H-3B03 EKM12-63H-3C03 EKM12-63H-3D03
4A EKM12-63H-3B04 EKM12-63H-3C04 EKM12-63H-3D04
5A EKM12-63H-3B05 EKM12-63H-3C05 EKM12-63H-3D05
6A EKM12-63H-3B06 EKM12-63H-3C06 EKM12-63H-3D06
10A EKM12-63H-3B10 EKM12-63H-3C10 EKM12-63H-3D10
16A EKM12-63H-3B16 EKM12-63H-3C16 EKM12-63H-3D16
20A EKM12-63H-3B20 EKM12-63H-3C20 EKM12-63H-3D20
25A EKM12-63H-3B25 EKM12-63H-3C25 EKM12-63H-3D25
32A EKM12-63H-3B32 EKM12-63H-3C32 EKM12-63H-3D32
40A EKM12-63H-3B40 EKM12-63H-3C40 EKM12-63H-3D40
50A EKM12-63H-3B50 EKM12-63H-3C50 EKM12-63H-3D50
63A EKM12-63H-3B63 EKM12-63H-3C63 EKM12-63H-3D63
4P 1A EKM12-63H-4B01 EKM12-63H-4C01 EKM12-63H-4D01
2A EKM12-63H-4B02 EKM12-63H-4C02 EKM12-63H-4D02
3A EKM12-63H-4B03 EKM12-63H-4C03 EKM12-63H-4D03
4A EKM12-63H-4B04 EKM12-63H-4C04 EKM12-63H-4D04
5A EKM12-63H-4B05 EKM12-63H-4C05 EKM12-63H-4D05
6A EKM12-63H-4B06 EKM12-63H-4C06 EKM12-63H-4D06
10A EKM12-63H-4B10 EKM12-63H-4C10 EKM12-63H-4D10
16A EKM12-63H-4B16 EKM12-63H-4C16 EKM12-63H-4D16
20A EKM12-63H-4B20 EKM12-63H-4C20 EKM12-63H-4D20
25A EKM12-63H-4B25 EKM12-63H-4C25 EKM12-63H-4D25
32A EKM12-63H-4B32 EKM12-63H-4C32 EKM12-63H-4D32
40A EKM12-63H-4B40 EKM12-63H-4C40 EKM12-63H-4D40
50A EKM12-63H-4B50 EKM12-63H-4C50 EKM12-63H-4D50
63A EKM12-63H-4B63 EKM12-63H-4C63 EKM12-63H-4D63

Télécharger les fichiers

Présentation du produit

Le disjoncteur EKM12-63H présente les caractéristiques d'une structure avancée, de performances fiables, d'une capacité de coupure élevée (10 kA) et d'une belle apparence. Il est principalement utilisé pour le courant alternatif 50 Hz ou 60 Hz, la tension nominale 400 V ou moins et le courant de travail nominal 63 A ou moins. Il est utilisé pour la protection contre les surcharges et les courts-circuits de l'éclairage, des lignes de distribution, des équipements dans les immeubles de bureaux, les immeubles résidentiels, etc. Il peut également être utilisé pour les opérations marche-arrêt peu fréquentes et la conversion de lignes.

Paramètres techniques

Télécharger les fichiers

Produits recommandés

ETEK-EKD3-125-Isolator-Switch

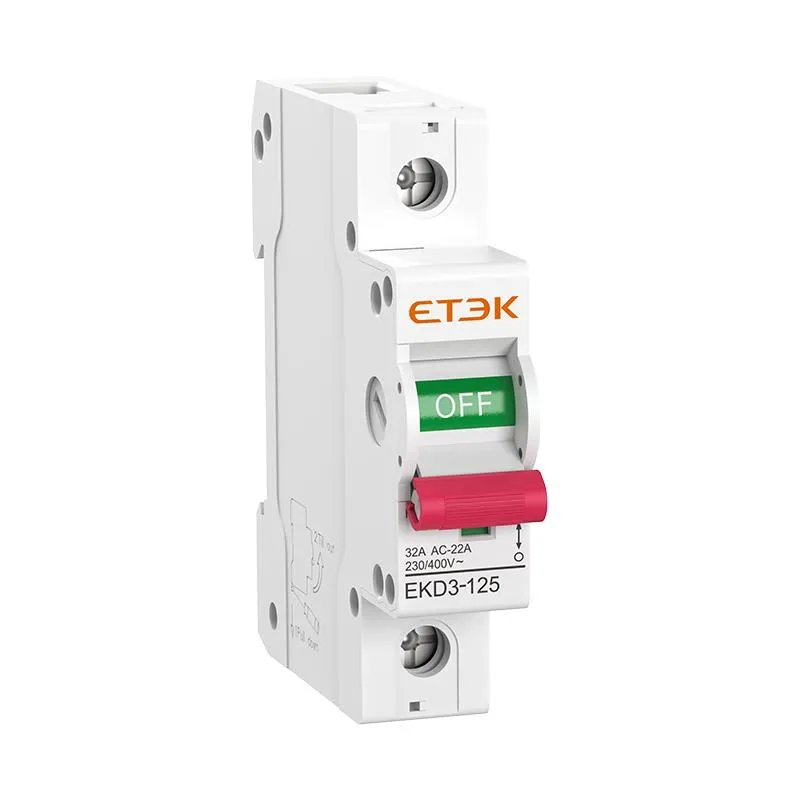

Interrupteur d'isolement EKD3-125
